5G/Wi-Fi 6E 滤波技术大突破！这款通用合成方法，让滤波器设计效率飙升 20 倍
手机 5G 信号时断时续、Wi-Fi 6E 传输卡顿、毫米波设备干扰严重 —— 这些问题的背后，都藏着一个关键部件的 “设计瓶颈”：声波滤波器。
作为射频前端的 “频谱守门人”，声波滤波器负责筛选有效信号、屏蔽干扰，是 5G、Wi-Fi 6E 等高速通信的核心硬件。但随着带宽需求从 “窄带” 升级到 “超宽频”（如 5G n77 频段带宽达 0.9GHz），传统设计方法要么误差飙升，要么数值崩溃，严重制约了通信速度的提升。
2025 年 10 月，《IEEE Transactions on Microwave Theory and Techniques》（微波领域顶刊）发表了一篇重磅论文，提出了一种通用化直接带通（DB）合成方法，彻底解决了宽频 / 高次 声波梯形滤波器的设计难题，为 5G 毫米波、Wi-Fi 6E、物联网等场景提供了高效解决方案。
一、传统滤波设计的 “两大死穴”，宽频时代难以为继
AW 滤波器之所以难设计，核心是传统方法无法适配 “宽频 + 高次” 的双重需求，两大痛点尤为突出：
1. 低通原型（LP）方法：宽频场景 “翻译失真”
传统设计像 “先写英文再翻译成中文”—— 先在 “低通域” 设计理想滤波器，再通过频率变换 “翻译” 到实际 “带通域”。这种方法在窄带场景（如早期 4G）勉强可用，但到了宽频时代就彻底 “翻车”：
宽频下，电容、电感的特性会随频率显著变化，传统方法假设的 “固定特性” 不成立，导致 “翻译误差” 暴增，通带波纹变大、信号失真； 忽略了 “极端频率”（如超高频段）的信号特性，宽频下这些特性的影响不可忽略，进一步恶化滤波效果。
简单说：用 LP 方法设计 5G 宽频滤波器，就像用旧地图走新高速，根本不准。
2. 现有直接带通（DB）方法：高次 / 窄带 “数值崩溃”
为解决宽频问题，学界曾提出 “直接在带通域设计” 的 DB 方法，但新问题又来了：
无法控制 “相位匹配”：滤波器与前端电路的相位需要精准适配，现有 DB 方法做不到，导致信号匹配不良、干扰增加； 数值不稳定：设计 5 阶以上或窄带滤波器时，计算数据会异常增大，超出电脑计算精度，导致设计失败或误差累积。
这两大痛点，让宽频高次 AW 滤波器的设计周期长达数周，量产成本居高不下。
二、核心创新：两大突破，让滤波设计 “直接通关”
论文提出的通用 DB 合成方法，就像给滤波设计装了 “双核加速器”，从根源上解决了上述问题：
1. 突破 1：通用化带通设计，宽频 / 窄带都适配
不再 “先翻译再设计”，而是直接在带通域 “量身定制”，核心靠两个关键操作：
对数映射：精准还原信号特性
：用对数函数将理想滤波特性 “拉伸” 到实际带通域，同时完整保留 “极端频率” 的信号特性，彻底消除宽频翻译误差； 复反射零点（CRZs）：相位 + 抗干扰双控制
：相当于给滤波器装了 “相位调节器” 和 “抗干扰开关”—— 通过调整 CRZs 的参数，既能精准匹配前端电路的相位，又能抑制带外干扰的 “反弹”（专业叫 “带外飞返”），让滤波效果更纯净。
简单说：这种设计就像直接用中文写文章，不用翻译，还能根据场景调整语气，精准适配需求。
2. 突破 2：根基提取方法，高次设计不崩溃
传统方法靠 “多项式系数” 计算参数，高次时容易 “溢出”，论文改用 “直接求根” 的思路：
不纠结于复杂的系数计算，而是直接求解信号方程的 “根”（核心参数），避免数据异常增大； 每次提取一个元件参数后，迭代更新计算，保证数值稳定，不用依赖高精度计算工具。
效果立竿见影：设计 18 阶窄带滤波器，计算时间从 1.2 秒缩短到 0.06 秒，效率提升 20 倍，还不会出现数值崩溃。
三、通俗解读设计流程：4 步搞定高性能滤波器
论文的设计方法看似复杂，拆解后其实很清晰，工程师可直接落地：
定目标
：明确滤波器的工作频段（如 5G n78 的 3.3-3.8GHz）、带宽、带外抑制要求； 建模型
：用 “对数映射 + CRZs” 构建带通域滤波函数，确定等波纹特性（信号波动小）； 提参数
：用 “根基提取法” 迭代求解，得到滤波器的核心参数（如谐振器的电容、电感值）； 转制造
：将参数转化为实际可生产的 AW 谐振器模型（BVD 模型），直接用于工厂量产。
整个流程从 “数周” 压缩到 “数小时”，设计效率大幅提升。
四、实验验证：数据说话，性能碾压传统方法
论文通过两个关键实验，证明了方法的有效性，数据亮眼到惊人：

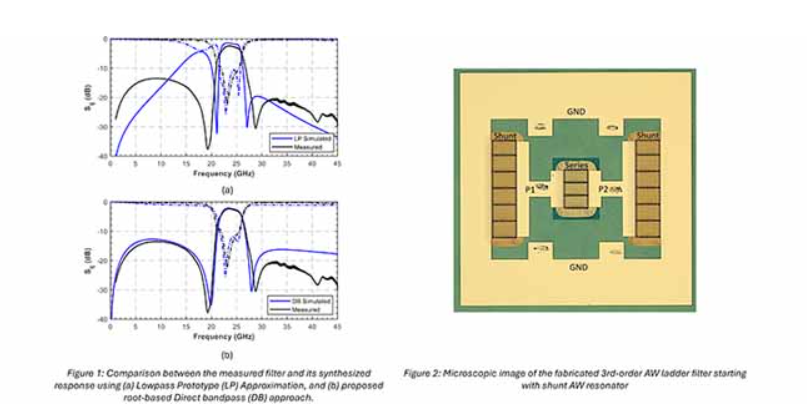

实验 1：18% 超宽频滤波器（5G 毫米波场景）
设计指标：工作频段 21.35-25.65GHz（超宽频），基于 LiNbO3 薄膜工艺制造； 实测结果：通带信号波动 <0.5dB（传统 LP 方法> 3dB），带外抑制 > 40dB，与实际制造的滤波器参数误差 < 5%，完全满足 5G 毫米波需求。
实验 2：18 阶窄带滤波器（物联网场景）
设计指标：工作频段 1805-1880MHz（窄带），18 阶（传统方法易崩溃）； 实测结果：成功完成设计，通带波动 <0.3dB，带外抑制> 60dB，计算时间仅 0.06 秒，数值稳定无崩溃。
与传统方法对比：全方位领先
无论是宽频、窄带还是高次设计，新方法都实现了全方位超越。
五、应用前景：5G、Wi-Fi 6E、物联网都受益
这项技术的落地，将直接推动多个场景的通信升级：
5G 毫米波终端
：快速设计宽频滤波器，让 5G 信号更稳定、速度更快，助力超高清视频、VR/AR 等场景普及； Wi-Fi 6E 设备
：6GHz 频段的宽频滤波需求可快速满足，让 Wi-Fi 传输速率突破 10Gbps，卡顿成为历史； 物联网终端
：窄带高次滤波器设计更高效，降低物联网设备的功耗和成本，助力万物互联； 卫星通信
：适配卫星通信的高频段需求，提升信号抗干扰能力，让卫星终端更小巧、更稳定。
六、总结：滤波技术的 “效率革命”
这篇论文的核心价值，不仅是提出了一种新方法，更是开启了 AW 滤波器设计的 “效率革命”—— 它让宽频高次滤波器的设计从 “耗时费力” 变成 “高效精准”，为 5G、Wi-Fi 6E 等高速通信的普及扫清了关键障碍。
随着通信技术向 6G 演进，对滤波器的带宽、精度要求会更高，这项技术的应用场景还将持续扩大。或许用不了多久，我们身边的 5G 手机、Wi-Fi 路由器、智能设备，都会搭载基于这项技术的滤波器，让信号更稳、速度更快。
你觉得这项技术还能应用在哪些场景？欢迎在评论区留言讨论～
附录

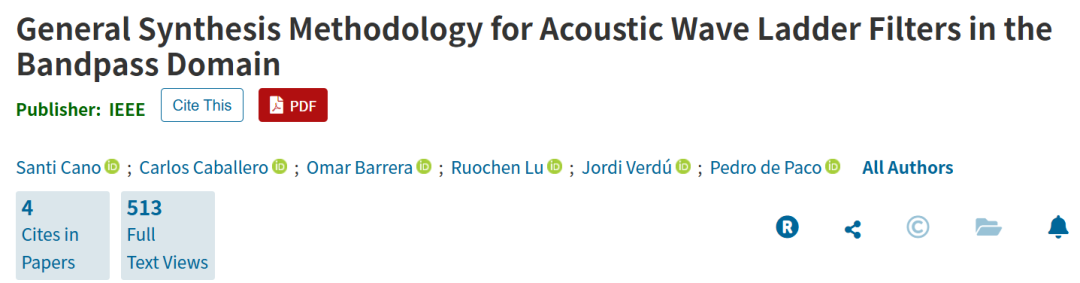

论文来源：IEEE Transactions on Microwave Theory and Techniques（2025 年 10 月）论文 DOI：10.1109/TMTT.2025.3565809
论文全文：
