齿槽转矩：电机振动和噪音的根源

核心武器库：三大主流优化方向

• ••

  斜槽技术：这是最经典、应用最广泛的方法之一。将定子槽或转子磁极沿轴向扭斜一个角度，相当于将齿槽转矩的峰值在轴向上相互抵消。



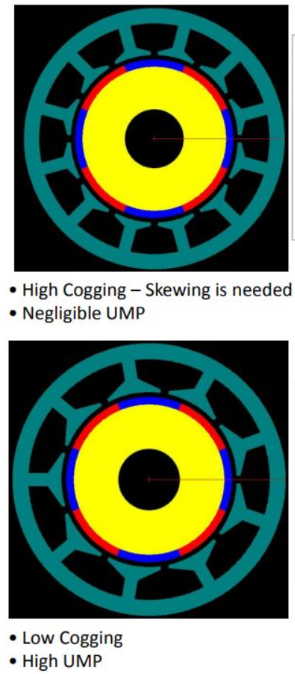

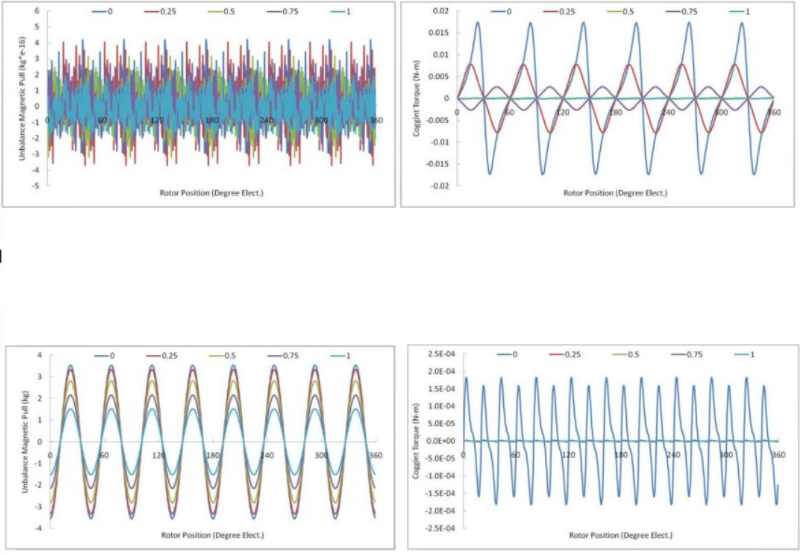

  配图说明：上图清晰展示了采用斜槽前后，齿槽转矩（右下小图）从不规则大幅波动变为平滑曲线的显著效果。但同时，不平衡磁拉力（UMP）可能会增加，需要综合权衡。




• ••

  优势：效果显著。




• ••

  挑战：会略微降低电机的反电动势和输出转矩，且制造工艺复杂，成本较高。




• ••

  定子槽形设计：直接改变槽口的形状也能有效果。例如采用辅助槽、闭口槽或分裂槽等，可以调制气隙磁导的谐波成分。

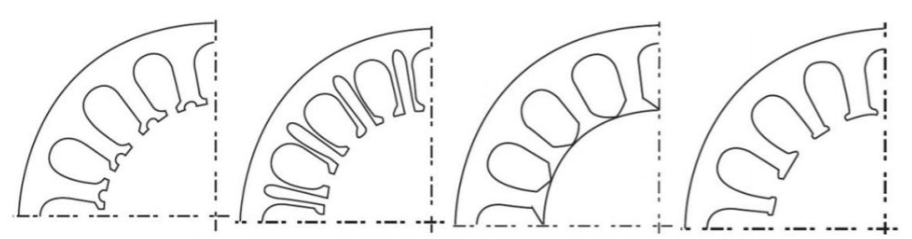

  配图说明：图示了几种为减小齿槽转矩而设计的特殊定子槽形，如分裂槽、闭口槽等。




• ••

  永磁体形状优化：不再是简单的扇形块，通过将磁极边缘削薄或设计成非对称的多边形，可以优化气隙磁密分布，从源头削弱齿槽转矩。




•

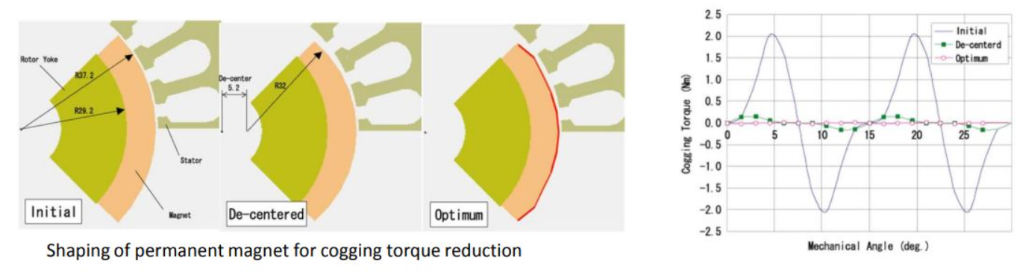

  配图说明：通过将永磁体“偏心”放置或优化其边缘形状（如最右侧Optimum设计），能显著平滑齿槽转矩波形（见右侧曲线对比）。




• ••

  磁体斜极/分段移位：与定子斜槽对应，也可以将转子磁极本身做成斜极。对于较长的电机，常采用轴向分段阶梯斜极，即用几段磁体错位排列来近似连续斜极的效果，能在保证性能的同时降低 制造难度。




•

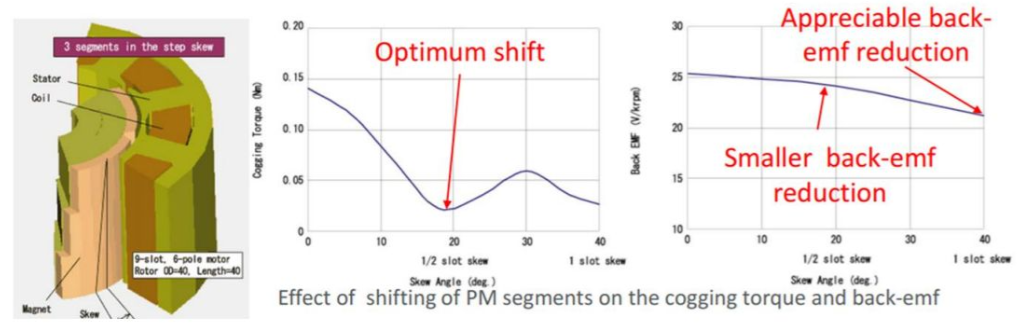

  配图说明：展示了转子磁体分段阶梯斜极的3D模型，以及磁体段移位角度对齿槽转矩和反电动势的影响，可以找到一个最佳移位角度。




• ••

  先进磁化方式：采用如哈尔巴赫（Halbach）阵列的充磁方式，可以使磁场一侧增强、另一侧减弱，获得更正弦化的气隙磁场，从而有效降低齿槽转矩和转矩脉动。

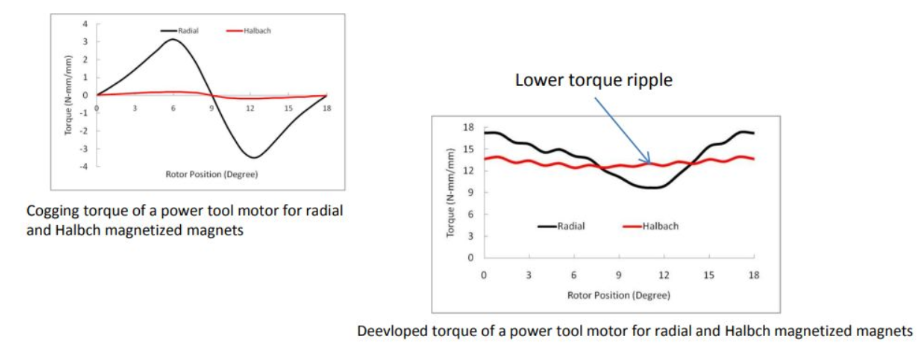

  配图说明：对比径向磁化与哈尔巴赫磁化，后者（红色曲线）能实现更低的齿槽转矩和转矩脉动。




• ••

  优选分数槽绕组：尽量选择分数槽（即每极每相槽数q为分数）而非整数槽。分数槽设计能使齿槽转矩的基波次数大大提高（次数 = Ns和2P的最小公倍数LCM(Ns, 2P)），而幅值大幅降低。




• ••

  规避力波低阶次：避免产生低阶次（如2阶、4阶）的径向电磁力，因为这些低阶力波容易引发定子结构的剧烈振动，产生可听噪音。



  配图说明：列出了槽极配合选择的核心原则，如选择高最小公倍数(LCM)、小最大公约数(GCD)等，是电机NVH设计的“宪法”。




总结：没有“银弹”，唯有“权衡”
