拍碎脑袋也想不到，同事居然这样设计BUCK电路！

EE小新

11月前浏览189

关注

大家好，我是EE小新。

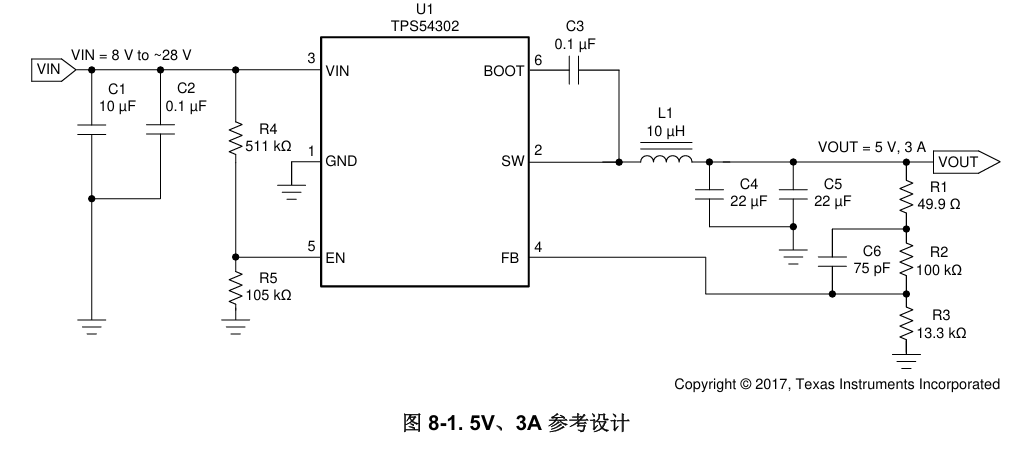

同事设计了一个5V转3.3V/3A的BUCK电源，用的TI的TPS54302，参考电路如下：

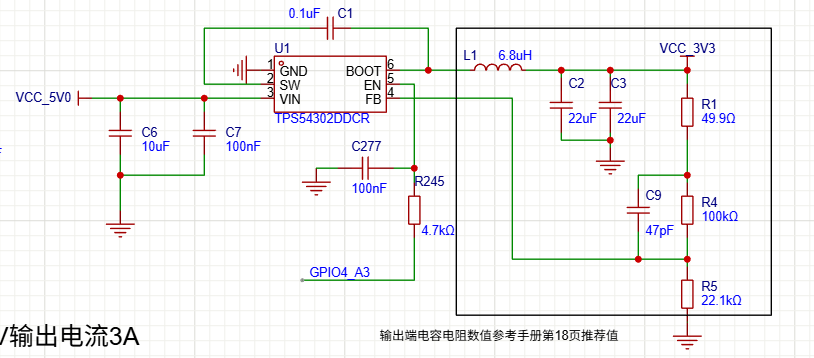

这是他画的电路图：

从输入、输出、EN、分压电阻看完全没啥问题。

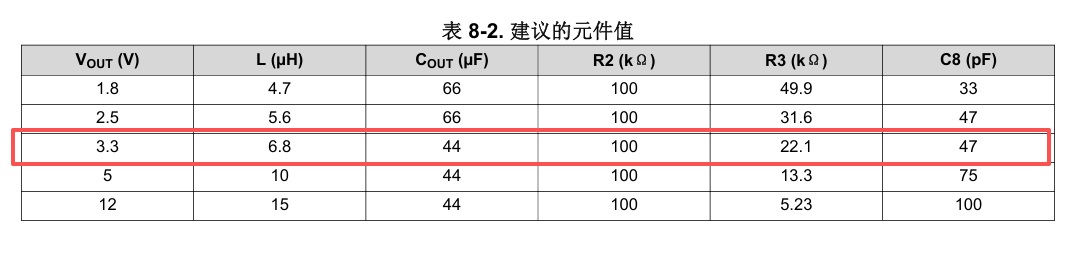

这是输出3.3V分压电阻的取值。

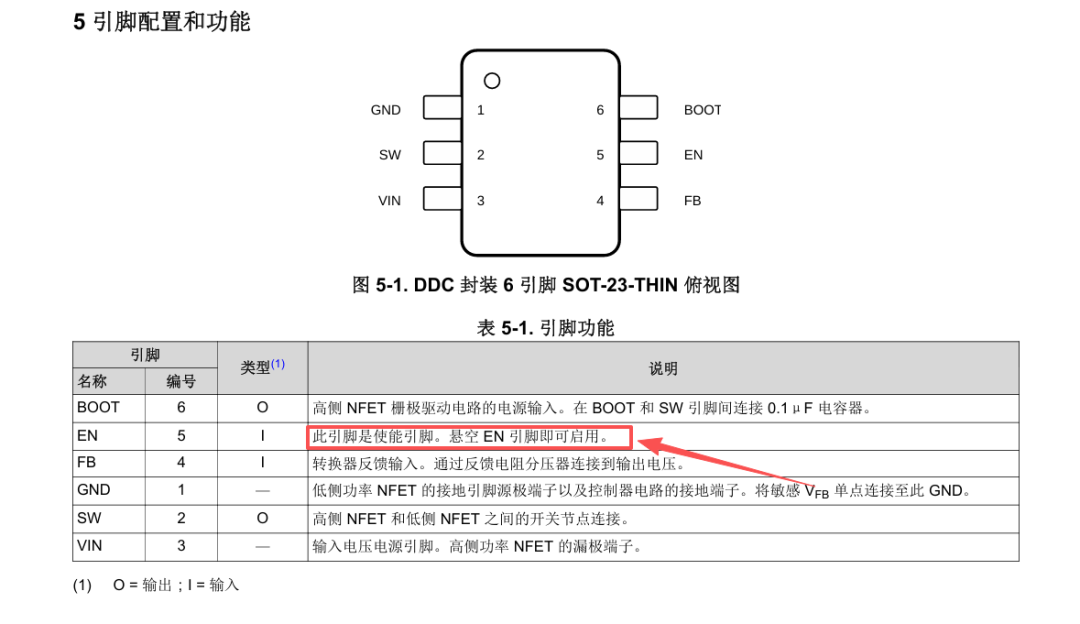

EN脚悬空，BOOT和SW之间接100nF电容。

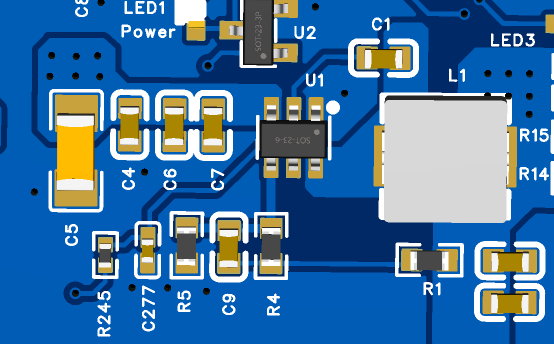

PCB画的也可以。

完美！打样贴片！
