首次到9V≠上电就绪：RLC充电的三项工程验收

给低压电源前端加一个上电电阻，不能只看电流峰值有没有变小。后级究竟何时能启动？启动途中有没有过压？电阻承担多少脉冲能量？下面用同一模型的两组时序，把问题落实到可检查的验收条件。

说明：作者参与Thmiuler开发，本文不是独立用户测评。场景、参数及验收目标均为教学自设，不对应真实客户设备。配图与数据复用2026年10月24日保存的原生教学面板及两次实际求解，本轮只重新统计与绘图，非新录屏、非实测。AI辅助整理。

一、先定义工程边界与验收目标

设备边界只取“后级尚未启动时的电源前端充电阶段”：10V理想电源，串联100mH电感、待选电阻与10mF电容；无并联负载，电感电流与电容电压初值均为0。100mH是教学假设，不能照搬成普通板级电源参数。

三项教学自设目标必须同时满足：

（1）电流绝对值峰值≤1A；

（2）250ms内进入9—11V就绪窗口，之后在本次1s记录内保持；

（3）整个启动过程电容电压≤11V。

这些是本例验收目标，不是某款实际器件的额定值。

二、运行前，用KVL提出预测

基尔霍夫电压定律要求闭合回路电压代数和为零。对本例的理想集中参数回路：

Vin = R·i + L·di/dt + Vc；i = C·dVc/dt。

Vin、Vc用V，i用A，R用Ω，L用H，C用F，t用s。电源电压由电阻、电感、电容共同承担，所以不能把整个瞬态直接当作i=Vin/R。

接通瞬间i=0、Vc=0，两组电阻的初始电流斜率都为10/0.1=100A/s。随后电流上升，电阻耗散与电容充电共同改变电压分配。

临界阻尼电阻2√(L/C)约6.32Ω。因而预测：2Ω组欠阻尼，可能有电压超调与电流反向；10Ω组过阻尼，电压单调趋向10V。增加电阻可能降低峰值，却不保证更快就绪。这一预测只对本例的线性、无负载、零初值边界成立。

三、模型连接与复现参数

使用Thmiuler电气基础教学拓扑：直流电源、电气串联RLC支路、电气参考地，共3元件3连接。电源positive接支路positive；电源negative、支路negative接共同参考节点。支路内部为串联R、L、C。记录branchCurrent和capacitorVoltage。

两组只改R=2Ω或10Ω；输入10V、L=0.1H、C=0.01F及两项零初值不变。原有试算通过独立原生experiment-worker运行，结束时间1s，stepSize=0.0002s，最大积分步长0.0002s，solverName=auto；每组实际返回5006个记录点。连接检查、参数请求和原生返回时序均有留档，不切换、覆盖或保存工作区工程。

本轮曲线直接由这些实际数据重绘。独立解析式仅用于交叉核查：两组电流、电压最大误差均小于2×10⁻⁶（分别为A、V）。这证明的是该方程与数值结果的一致性，不是实物精度。

四、时序指标怎么判，才不会误读“快”

R=2Ω：峰值电流2.085A；约57.5ms第一次达到9V，但约104.7ms冲到13.509V；约230.7ms才进入并在余下记录内保持9—11V窗口。它没有通过电流与过压验收。

R=10Ω：峰值电流0.835A；约216.5ms第一次达到9V，此后留在就绪窗口；1s记录最大电压约9.99985V，解析稳定响应最终趋向10V。标称条件下三项目标同时满足。

这就是不能拿57.5ms与216.5ms直接判断“谁能更早启动后级”的原因：首次跨阈值、进入并保持窗口、全程不过压，是不同指标。文中阈值时刻按实际记录点统计，最大步长0.2ms；不是把两位小数当作实物测量精度。有限1s记录本身也不证明未来永不越界，长期趋势还应结合稳定解析响应判断。

五、峰值下降，脉冲负担就消失了吗？

按真实电流时序计算pR=R·i²，2Ω和10Ω组的电阻功率峰值分别约8.70W、6.97W。对0—1s积分，两组损耗都约0.500J；理想最终能量也同为½CVin²=0.5J。

电阻变大改变了耗散时程，没有消灭这部分能量。因此不能直接按6.97W峰值决定电阻型号，还需核对厂商脉冲过载曲线、上电重复周期、环境温度与温升。本文未完成器件热设计。

六、回到原工程任务作决定

在本例标称、理想、无后级负载的充电阶段，10Ω可留下作为候选；2Ω因电流和过压而淘汰。下一步应加入电源限流及内阻、电容ESR与容差、电感饱和和真实后级负载，检查最坏组合与重复启动。

欠阻尼组负电流意味着理想电源吸收回流能量；真实电源若不能吸收，端压可能不同。旁路开关、启动逻辑、保护与温升没有纳入，不能用本结果声称整机安全、量产合格或完整选型完成。

工程价值在于：先写“后级何时能启动、有没有越限、器件承担什么脉冲”的目标，再用完整时序作候选筛选，而不是只截一个峰值或面板最后的数字。

原理参考：OpenStax《Calculus Volume 3》7.3 Applications，The RLC Series Circuit。https://openstax.org/books/calculus-volume-3/pages/7-3-applications

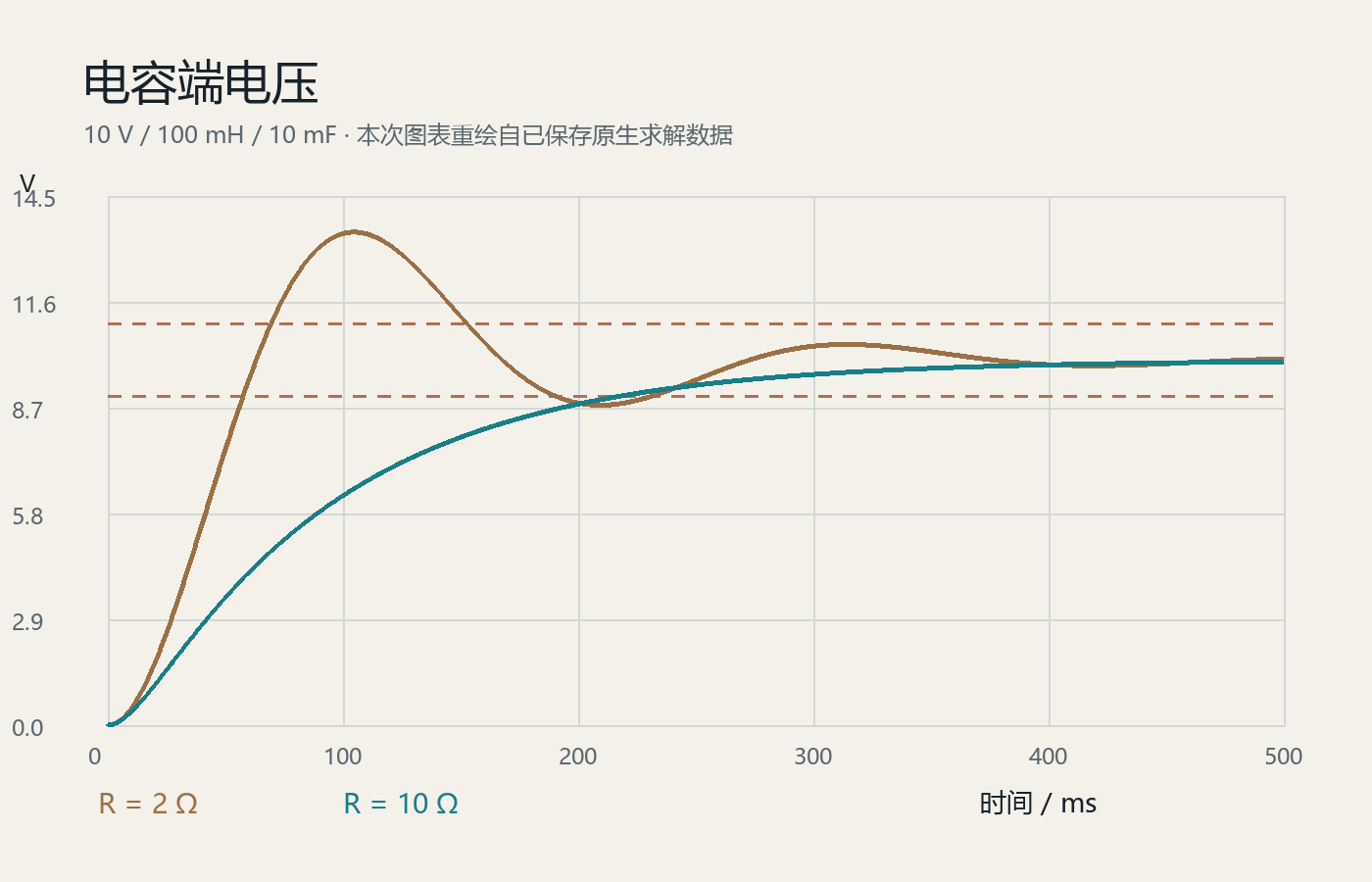

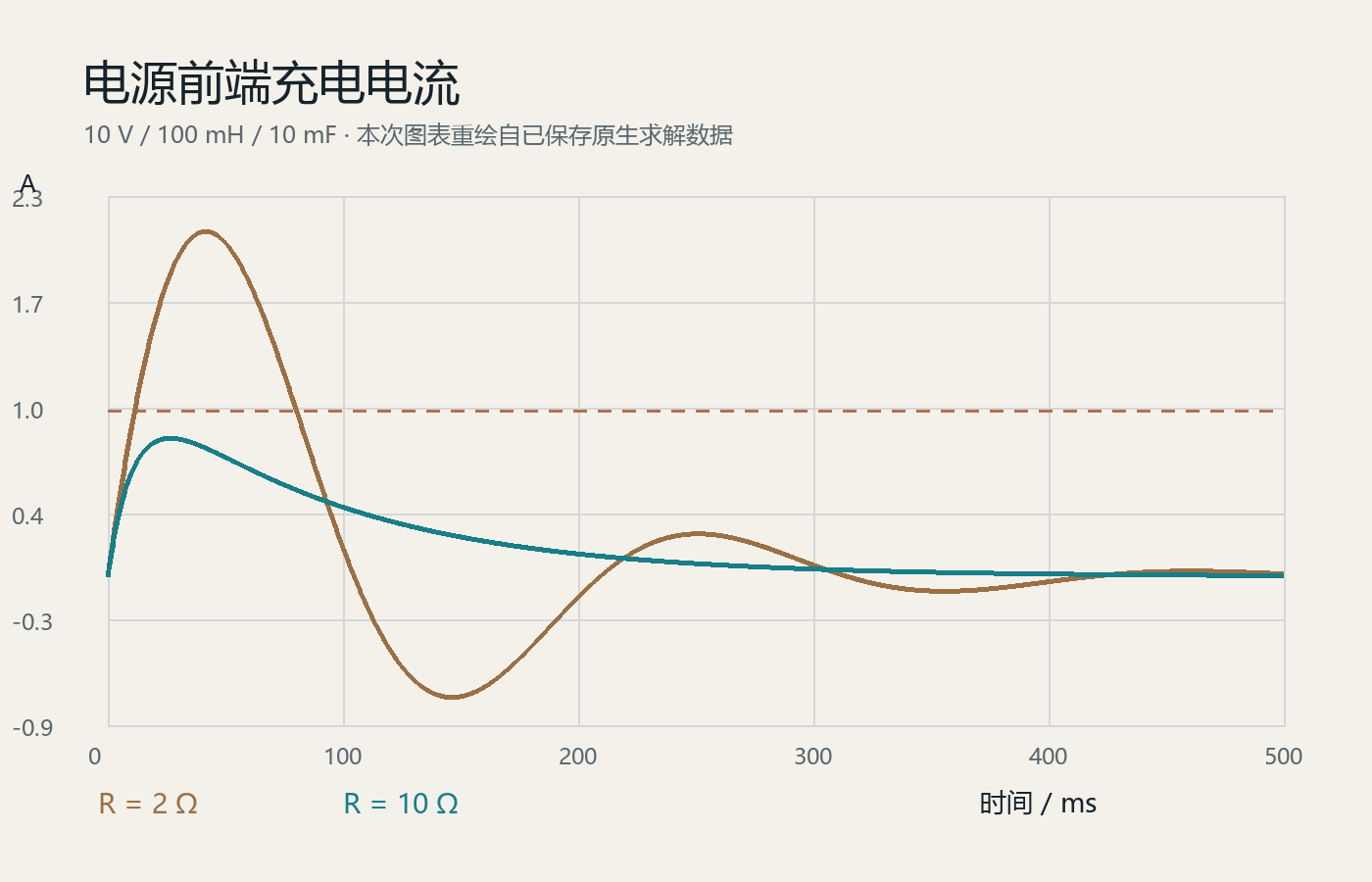

配图说明：既有原生教学面板的1s终态读数不等于启动峰值；电流、电压两图均为上述两组真实求解时序重绘。

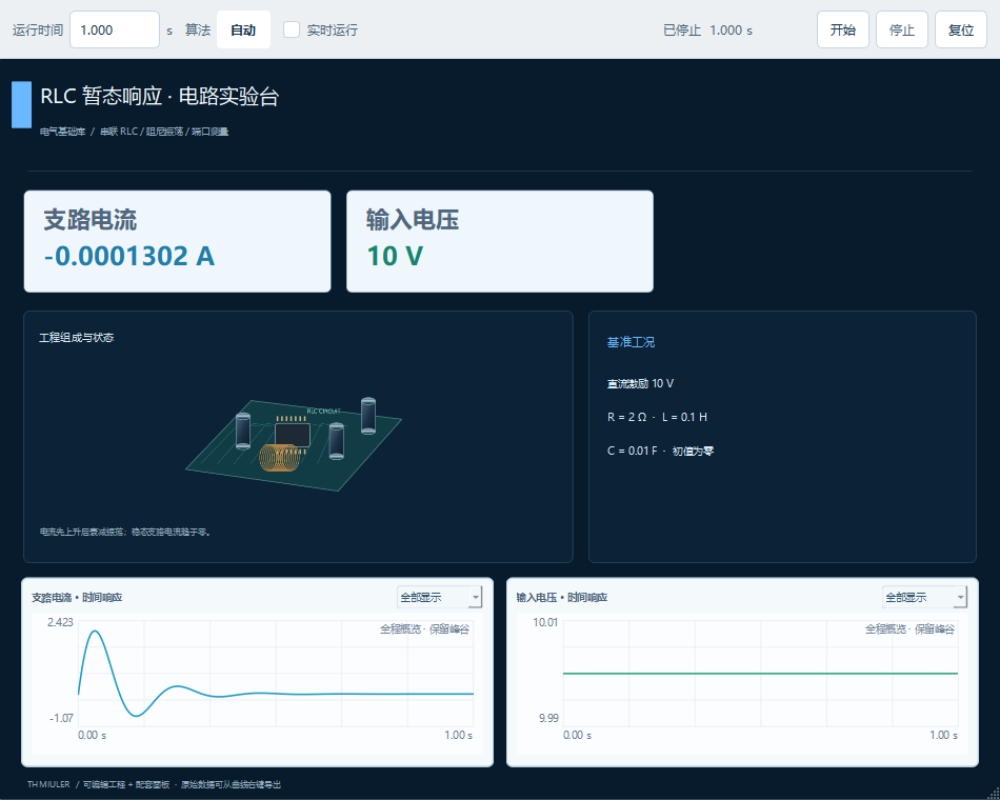

图1｜既有原生教学面板。1s终态电流不是启动峰值，后两图来自同一教学回路保存的完整求解时序。

附：用Python/NumPy从原生时序检查“就绪”
