导读：上一篇文章效率飙升！Ansys Workbench脚本二次开发构建电路板多工况热力耦合仿真聚焦 ANSYS Workbench 脚本开发，以 “电路板多工况热仿真” 为实战案例，从脚本核心逻辑拆解到完整代码详解，手把手教你通过 Python 自动化批量构建仿真系统。本文小郭老师继续给大家带来后台交互命令实战案例.

你是否也遇到过这种情况？从事ANSYS二次开发，给客户/领导/导师交付定制化分析软件时，软件一演示运行就暴露底层是调用 ANSYS 开发，而不是自己手写求解器，被疯狂追问 “能不能藏掉这些专业软件界面？”

今天小郭老师依旧干货满满，直接教授大家ANSYS二次开发任务中关于后台交互这一关键命令！

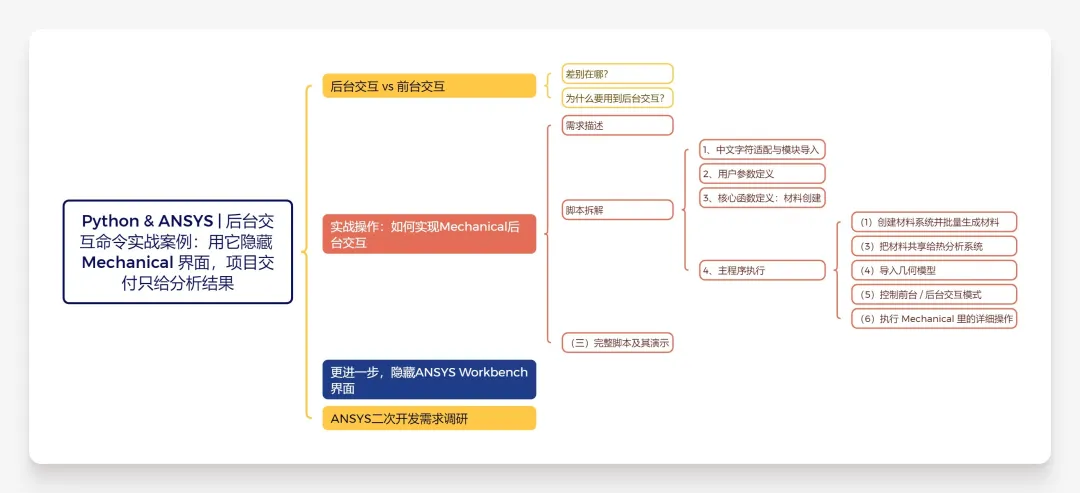

后台交互 vs 前台交互

（一）差别在哪？

“后台交互” 是 ANSYS 二次开发里 “藏起技术细节、提升效率” 的核心功能，很多工程师第一次接触时都会疑惑 “它到底是怎么工作的”。

简单说，后台交互就是 ANSYS 程序在电脑后台自动运行，不弹出任何可视化界面（比如 Mechanical 的程序界面），用户看不到操作过程，只能通过日志或最终结果确认执行状态。它和我们平时 “手动点开 Mechanical 界面、一步步操作” 的 “前台交互” 是完全相反的模式。

对比维度	前台交互	后台交互
界面显示	弹出 Mechanical 完整窗口，能看到网格、载荷、结果云图	无任何界面，任务管理器里能看到 ANSYS 进程在运行
操作干预	可以随时暂停、修改参数（比如中途调整网格大小）	全程自动执行，无法手动干预（除非强制结束进程）
电脑占用	界面会占用屏幕空间，切换窗口时可能卡顿	只占系统资源（CPU / 内存），不影响用电脑做其他事（比如写报告、画图纸）
适用场景	脚本调试、参数优化（需要实时看过程）	批量仿真、客户交付工具（不需要看界面，只要结果）

（二）为什么要用到后台交互？

不是为了 “炫技”，而是解决实际工作中的核心痛点：交付时 “隐藏底层技术”，提升客户信任

我去年做过的一个项目，当时客户的核心诉求很明确：“不用懂仿真，能快速出温度报告就行”。所以交付的工具最终是这样的：客户只需三步 —— 上传电机三维模型→输入环境温度及工况边界条件→点击 “生成报告”，几分钟后就能下载带温度云图、热点位置的分析报告。

当然，合作初期我们会明确告知 “工具底层基于 ANSYS 开发”，但工具实际使用时，客户完全不用接触这个细节 —— 不用管 ANSYS 是什么，也不用懂热分析原理。

如果用前台交互，打开工具时突然弹出 Mechanical 界面，客户可能会质疑 —— 后台交互能完全藏起 ANSYS 的痕迹，只给客户看你定制的简洁界面，专业度直接拉满。

实战操作：如何实现Mechanical后台交互

（一）需求描述

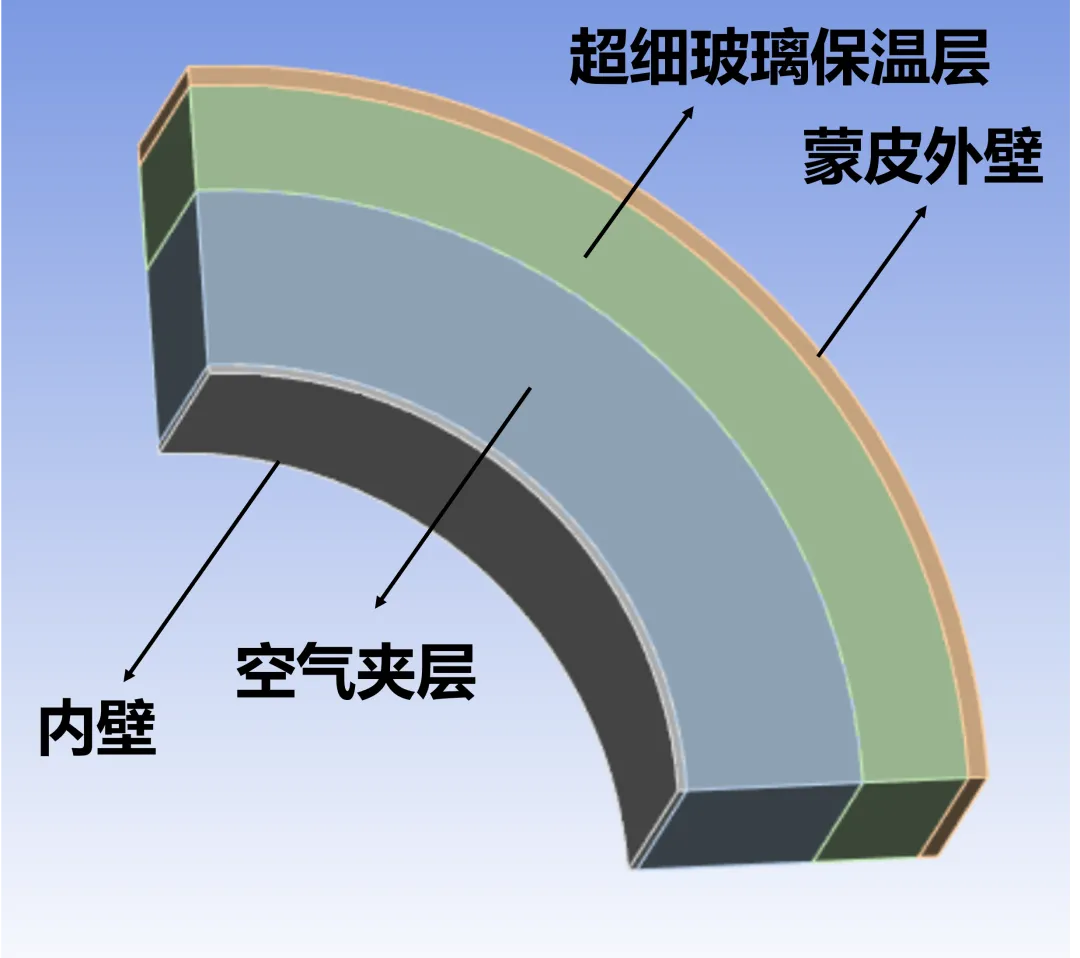

现需开展飞机多层窗导热分析的仿真自动化计算，几何模型如下：

要求：利用Python脚本命令在Engineering Data系统里自动创建相应的材料，并可根据用户选择，实现数据集成应用程序Mechanical的后台交互或前台交互。

（二）脚本拆解

1、中文字符适配与模块导入



# -*- coding: utf-8 -*-  # 指定文件编码为UTF-8，确保支持中文注释和路径import os  # 导入操作系统接口模块，用于文件路径操作

这两行是所有 Python 脚本的 “标配”。第一行解决中文乱码问题。如果在脚本里写了中文注释，没这句可能会报错。

第二行导入 os 模块。后面处理文件路径全靠它，比如找几何文件存在哪里、脚本放在哪个文件夹，都是基于os模块。

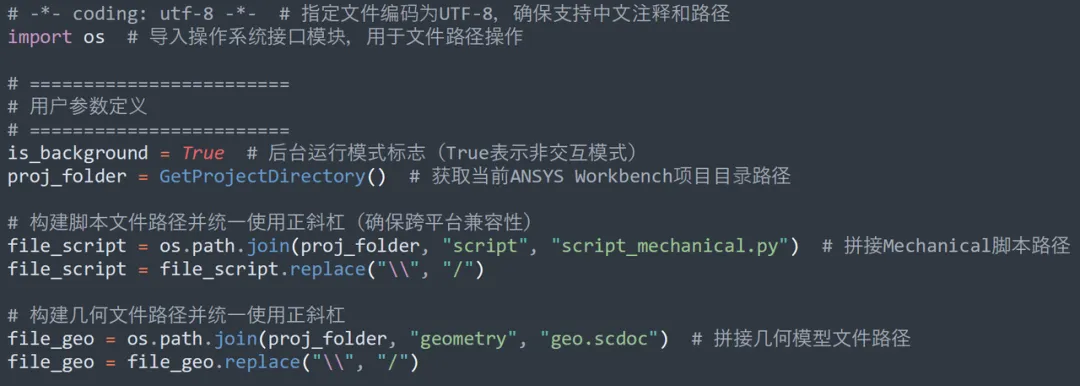

2、用户参数定义


is_background = True  # 后台运行模式标志（True表示非交互模式）
proj_folder = GetProjectDirectory()  # 获取当前ANSYS Workbench项目目录路径
# 构建脚本文件路径并统一使用正斜杠（确保跨平台兼容性）
file_script = os.path.join(proj_folder, "script", "script_mechanical.py")  # 拼接Mechanical脚本路径
file_script = file_script.replace("\\", "/")
# 构建几何文件路径并统一使用正斜杠
file_geo = os.path.join(proj_folder, "geometry", "geo.scdoc")  # 拼接几何模型文件路径
file_geo = file_geo.replace("\\", "/")
在这段代码块中，绝大多数命令在我发布的上一篇文章《Python+ANSYS，打造多工况仿真自动化系统》中均有所提及。与本文所讲内容相关的就是命令is_background = True。
is_background设为True，就是后台运行（不弹 Mechanical 界面）；设为False，就是前台运行（弹出界面让你看过程）。
我平时开发时，调试阶段会设成False—— 方便盯着界面看哪里出错了；给客户交付时就改成True，藏起 ANSYS 界面，只给客户看结果。
3、核心函数定义：材料创建






















def create_mat(system_mat, mat_name, density, therma_conductivity):    """在工程数据系统中创建新材料并定义其物理属性    参数:        system_mat: 材料系统对象（工程数据容器）        mat_name: 材料名称（字符串）        density: 材料密度值（kg/m³）        therma_conductivity: 材料热导率值（W/m·°C）    """    # 获取工程数据容器    engineeringData1 = system_mat.GetContainer(ComponentName="Engineering Data")    # 创建新材料对象    mat = engineeringData1.CreateMaterial(Name=mat_name)    # 定义密度属性（带单位说明）    mat.CreateProperty(Name='Density').SetData(        Variables=['Density'],         Values=[["%s [kg m^-3]" % density]]  # 格式化为带单位的字符串    )    # 定义热导率属性（带单位说明）    mat.CreateProperty(Name='Thermal Conductivity').SetData(        Variables=['Thermal Conductivity'],         Values=[["%s [W m^-1 C^-1]" % therma_conductivity]]  # 格式化为带单位的字符串    )
这个create_mat函数是 “批量建材料” 的核心，解决了手动在 Engineering Data 里点来点去的麻烦。咱们拆解下它的逻辑：
参数设计：函数需要 4 个参数 ——system_mat（材料系统对象，相当于 ANSYS 里的 “工程数据” 模块）、mat_name（材料名）、density（密度）、therma_conductivity（热导率）。这样设计后，想建多少材料，调用多少次函数就行，不用重复写代码。
获取工程数据容器：engineeringData1 = system_mat.GetContainer(...)相当于手动点开 Workbench 里的 “Engineering Data” 模块，拿到操作权限。
创建材料：mat = engineeringData1.CreateMaterial(...)对应手动点击 “创建新材料” 按钮，Name=mat_name就是给材料起名（比如 “Mag2Al”）。
定义属性：重点看SetData里的Values参数，这里用了"%s [kg m^-3]" % density的格式。这是因为 ANSYS 对单位非常敏感，如果你只写 “2560”，它可能默认成 “g/cm³”，结果直接差 1000 倍！带单位字符串能确保 ANSYS 正确识别（[kg m^-3]就是千克每立方米，[W m^-1 C^-1]是瓦每米每摄氏度）。
在飞机多层窗导热分析中，按要求需创建4种材料，则重复调用这个函数4次，即可完成材料参数的定义。

4、主程序执行

（1）创建材料系统并批量生成材料

# 创建材料系统
template_mat = GetTemplate(TemplateName="EngData")  # 获取工程数据模板
system_mat = template_mat.CreateSystem()  # 基于模板创建材料系统
# 创建四种工程材料
create_mat(system_mat, "Mag2Al", 2560, 158)  # 创建Mag2Al合金材料
create_mat(system_mat, "air", 1.295, 0.024)   # 创建空气材料
create_mat(system_mat, "glass", 33, 0.025)    # 创建玻璃材料
create_mat(system_mat, "al", 4450, 202)       # 创建铝材料

# 创建材料系统
template_mat = GetTemplate(TemplateName="EngData")  # 获取工程数据模板
system_mat = template_mat.CreateSystem()  # 基于模板创建材料系统
# 创建四种工程材料
create_mat(system_mat, "Mag2Al", 2560, 158)  # 创建Mag2Al合金材料
create_mat(system_mat, "air", 1.295, 0.024)   # 创建空气材料
create_mat(system_mat, "glass", 33, 0.025)    # 创建玻璃材料
create_mat(system_mat, "al", 4450, 202)       # 创建铝材料
前两行相当于在 Workbench 左侧拖一个 “Engineering Data” 模块到项目里。GetTemplate是拿 “工程数据” 的模板，CreateSystem是实际创建这个模块。有了它，后面才能在里面建材料。
之后就是调用前面定义的create_mat函数，一次性建四种材料。
如果后续需要加材料，直接再加一行create_mat(...)就行。比如，加个 “铜” 就写：create_mat(system_mat, "copper", 8960, 401)，非常方便。
（2）把材料共享给热分析系统
# 获取工程数据组件用于后续共享
engineeringDataComponent1 = system_mat.GetComponent(Name="Engineering Data")# 创建热分析系统并共享工程数据
template_thermal = GetTemplate(TemplateName="Steady-State Thermal", Solver="ANSYS")  # 获取稳态热分析模板# 创建热分析系统并共享已定义的材料数据
system_thermal = template_thermal.CreateSystem(
    ComponentsToShare=[engineeringDataComponent1],  # 共享工程数据组件
    Position="Right"  # 在Workbench界面右侧创建新系统)
这部分解决了 “材料复用” 的问题。手动操作时，建完材料后要在热分析模块里手动关联，脚本里用ComponentsToShare参数，直接把前面建好的材料系统共享给新创建的热分析系统（Steady-State Thermal是稳态热分析模板），避免重复定义材料。
Position="Right"是说在 Workbench 界面里，热分析系统显示在材料系统的右边，和手动拖模块的布局一致，方便调试时查看。
（3）导入几何模型
# 设置几何模型
geo_thermal = system_thermal.GetContainer(ComponentName="Geometry")  # 获取几何容器
geo_thermal.SetFile(FilePath=file_geo)  # 导入几何模型文件
这两行相当于在热分析系统里双击 “Geometry”，然后选择前面定义好的file_geo路径导入模型。GetContainer(ComponentName="Geometry")是拿到几何模块的操作权限，SetFile是指定要导入的几何文件。
如果你的几何需要参数化（比如窗户厚度可变），可以在这一步后面加geo_thermal.Edit()打开 SpaceClaim 脚本接口，批量修改尺寸参数 。关于这部分，这个我们后面案例再细讲。
（4）控制前台 / 后台交互模式
# 设置分析环境
setup_thermal = system_thermal.GetContainer(ComponentName="Setup")  # 获取分析设置容器
setup_thermal.Edit(Interactive=not is_background)  # 根据后台标志决定是后台交互还是前台交互
这是实现 “后台 / 前台切换” 的关键代码！setup_thermal是热分析的 “设置” 模块（就是 Mechanical 里划分网格、加边界条件的地方）。
setup_thermal.Edit(Interactive=...)里的Interactive参数：
当is_background=True时，Interactive=not True=False，表示 “非交互模式”（后台运行，不弹 Mechanical 界面）；
当is_background=False时，Interactive=not False=True，表示 “交互模式”（前台运行，弹出 Mechanical 界面）。
这就是为什么前面说is_background是 “总开关”—— 改一个参数，就能在调试和交付模式间切换。

（5）执行 Mechanical 里的详细操作


# 构建并执行Mechanical脚本命令
command = 'WB.AppletList.Applet("DSApplet").App.Script.doToolsRunMacro("%s")' % file_script
setup_thermal.SendCommand(Command=command)  # 在Mechanical环境中执行外部Python脚本

这部分是 “调用细节脚本”。前面的脚本解决了 “建材料、关联系统、导入几何”，但具体的网格划分（比如设置网格尺寸 2mm）、加边界条件（比如外表面温度 - 50℃）、求解设置（比如收敛精度 1e-6），这些更细致的操作通常写在script_mechanical.py里（就是前面定义的file_script路径）。

SendCommand相当于在 Mechanical 的命令行里输入指令，让它去运行script_mechanical.py里的内容。这样做的好处是 “分工明确”—— 主脚本管流程，细节脚本管具体操作，后续改网格或边界条件时，只动细节脚本就行。

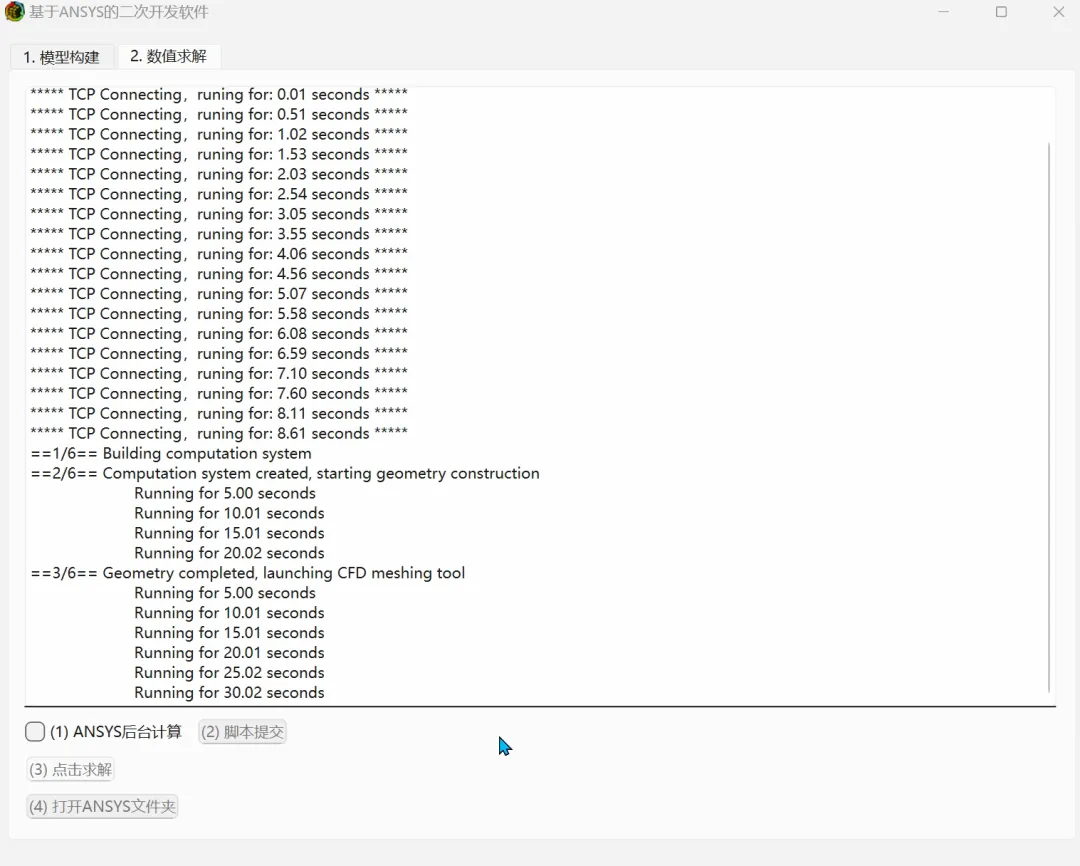

（三）完整脚本及其演示







































































# -*- coding: utf-8 -*-  # 指定文件编码为UTF-8，确保支持中文注释和路径import os  # 导入操作系统接口模块，用于文件路径操作# ========================# 用户参数定义# ========================is_background = True  # 后台运行模式标志（True表示非交互模式）proj_folder = GetProjectDirectory()  # 获取当前ANSYS Workbench项目目录路径# 构建脚本文件路径并统一使用正斜杠（确保跨平台兼容性）file_script = os.path.join(proj_folder, "script", "script_mechanical.py")  # 拼接Mechanical脚本路径file_script = file_script.replace("\\", "/") # 构建几何文件路径并统一使用正斜杠file_geo = os.path.join(proj_folder, "geometry", "geo.scdoc")  # 拼接几何模型文件路径file_geo = file_geo.replace("\\", "/") # ========================# 核心函数定义# ========================def create_mat(system_mat, mat_name, density, therma_conductivity):    """在工程数据系统中创建新材料并定义其物理属性    参数:        system_mat: 材料系统对象（工程数据容器）        mat_name: 材料名称（字符串）        density: 材料密度值（kg/m³）        therma_conductivity: 材料热导率值（W/m·°C）    """    # 获取工程数据容器    engineeringData1 = system_mat.GetContainer(ComponentName="Engineering Data")    # 创建新材料对象    mat = engineeringData1.CreateMaterial(Name=mat_name)    # 定义密度属性（带单位说明）    mat.CreateProperty(Name='Density').SetData(        Variables=['Density'],         Values=[["%s [kg m^-3]" % density]]  # 格式化为带单位的字符串    )    # 定义热导率属性（带单位说明）    mat.CreateProperty(Name='Thermal Conductivity').SetData(        Variables=['Thermal Conductivity'],         Values=[["%s [W m^-1 C^-1]" % therma_conductivity]]  # 格式化为带单位的字符串    )# ========================# 主程序执行# ========================# 创建材料系统template_mat = GetTemplate(TemplateName="EngData")  # 获取工程数据模板system_mat = template_mat.CreateSystem()  # 基于模板创建材料系统# 创建四种工程材料create_mat(system_mat, "Mag2Al", 2560, 158)  # 创建Mag2Al合金材料create_mat(system_mat, "air", 1.295, 0.024)   # 创建空气材料create_mat(system_mat, "glass", 33, 0.025)    # 创建玻璃材料create_mat(system_mat, "al", 4450, 202)       # 创建铝材料# 获取工程数据组件用于后续共享engineeringDataComponent1 = system_mat.GetComponent(Name="Engineering Data")# 创建热分析系统并共享工程数据template_thermal = GetTemplate(TemplateName="Steady-State Thermal", Solver="ANSYS")  # 获取稳态热分析模板# 创建热分析系统并共享已定义的材料数据system_thermal = template_thermal.CreateSystem(    ComponentsToShare=[engineeringDataComponent1],  # 共享工程数据组件    Position="Right"  # 在Workbench界面右侧创建新系统)# 设置几何模型geo_thermal = system_thermal.GetContainer(ComponentName="Geometry")  # 获取几何容器geo_thermal.SetFile(FilePath=file_geo)  # 导入几何模型文件# 设置分析环境setup_thermal = system_thermal.GetContainer(ComponentName="Setup")  # 获取分析设置容器setup_thermal.Edit(Interactive=not is_background)  # 根据后台标志决定是后台交互还是前台交互# 构建并执行Mechanical脚本命令command = 'WB.AppletList.Applet("DSApplet").App.Script.doToolsRunMacro("%s")' % file_scriptsetup_thermal.SendCommand(Command=command)  # 在Mechanical环境中执行外部Python脚本# 完成设置并保存setup_thermal.Exit()  # 退出设置编辑器界面Save(Overwrite=True)  # 保存项目文件（覆盖现有文件）

刷新

更进一步，隐藏ANSYS Workbench界面

篇幅有限，本文仅介绍如何实现Mechanical后台交互，同学们可参考本文所提供的命令，实现Mechanical/Fluent等数据集成应用程序 (data-integrated applications)的后台交互操作。

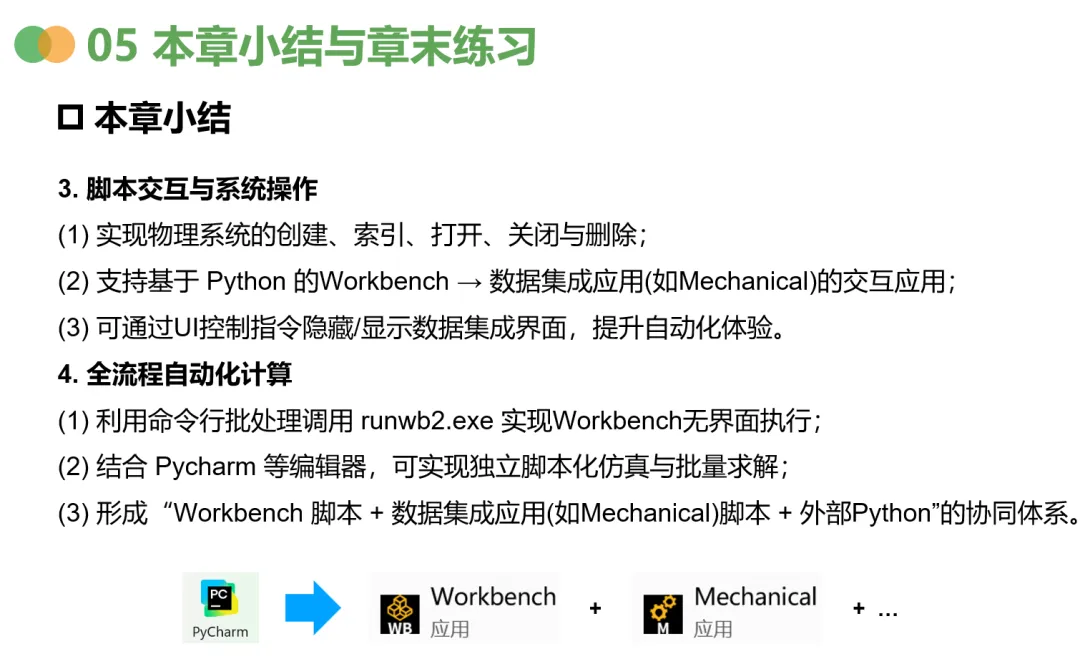

更近一步的，在我于仿真秀推出的《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》中，我还进一步讲解了如何利用批处理命令，利用批处理命令，后台打开Ansys Workbench并执行一系列脚本命令。学习过程中不仅提供相关学习资料还提供VIP群答疑服务。
