一、什么是接地？
虽然说这个问题看起来有点蠢，但不同类型的接地之间还是有区别的。电气接地是一个导电体，它充当来自各种设备的电流的公共返回路径，通常称为 0 电位节点，系统中所有其他电压都是相对于这个节点。

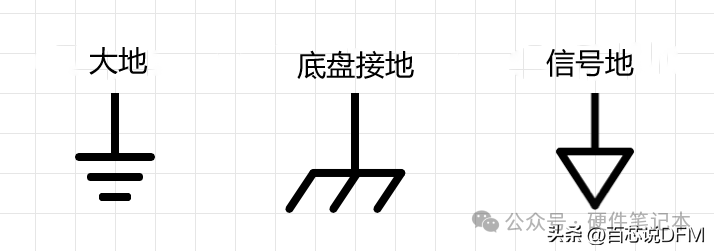

这里介绍接地不同类型的节点：
1、浮地
当系统没有可靠的接地连接时，就会发生浮地。因此，接地端子和导体中的电压是不确定的，无意浮动接地被认为是系统故障（接地系统中的潜在断路），但也有有意使用浮动接地的应用。

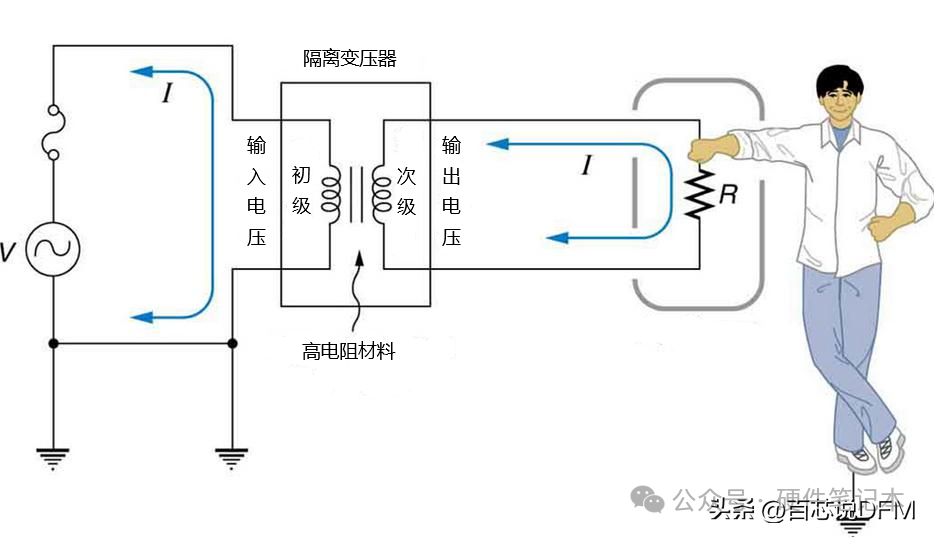

在低压电源和测试仪器中，隔离变压器用于将低压接地与主接地系统隔离，以提高安全性。通过浮动低压侧的地，它避免了来自主电源的接地电流路径。如果低压侧出现故障，这将提供电气安全。

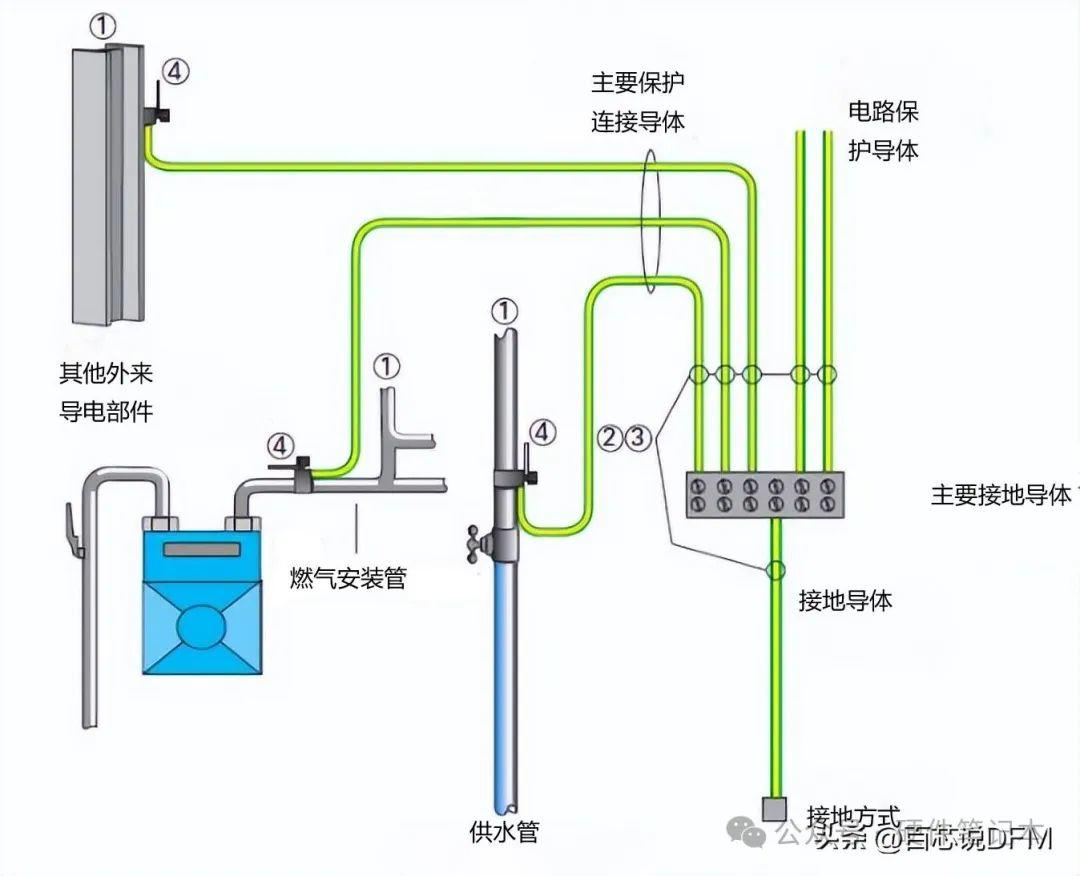

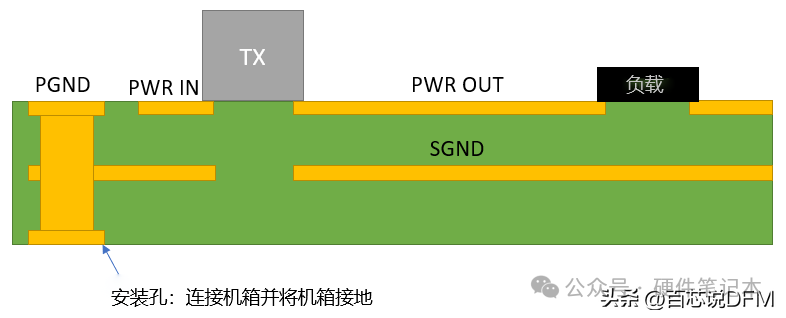

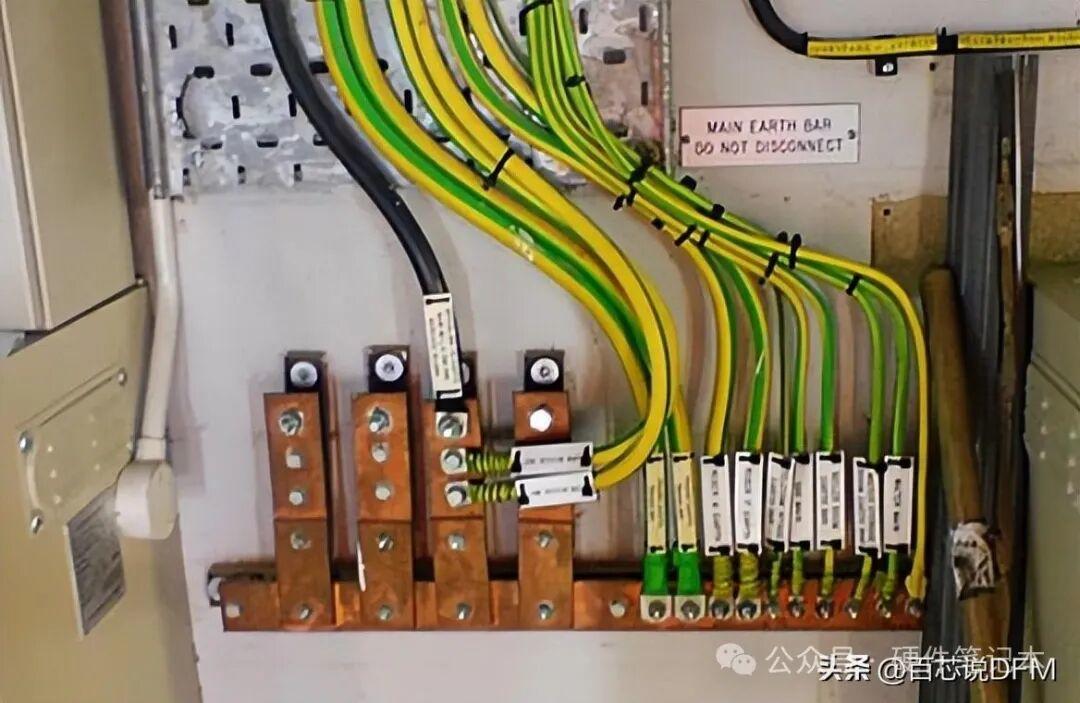

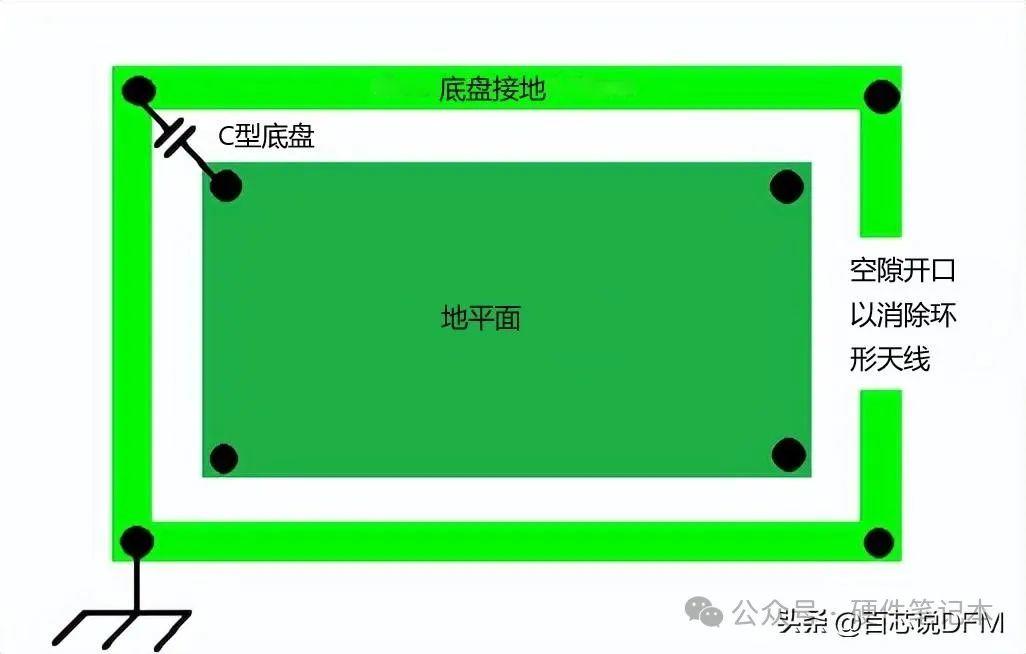

由于机箱现在设置为全局 0 V 参考电位，因此机箱现在充当法拉第笼并提供宽带屏蔽。 它提供了一种安全功能，可以将寄生电流（ESD、短路或噪声）消散回大地。 它可以在此输入 EMI 滤波器上为共模噪声提供低阻抗接收器，而无需在板上放置铁氧体或大扼流圈。
二、并非所有接地都为 0V
悬空的导体或者系统中参考不同电源的导体可能不具有相同的 0 V 电位。换句话说，两个不同的设备有两个接地参加，但连接到同一个参考，如果你测量它们之间的电位，测量得到是一个非 0电压。

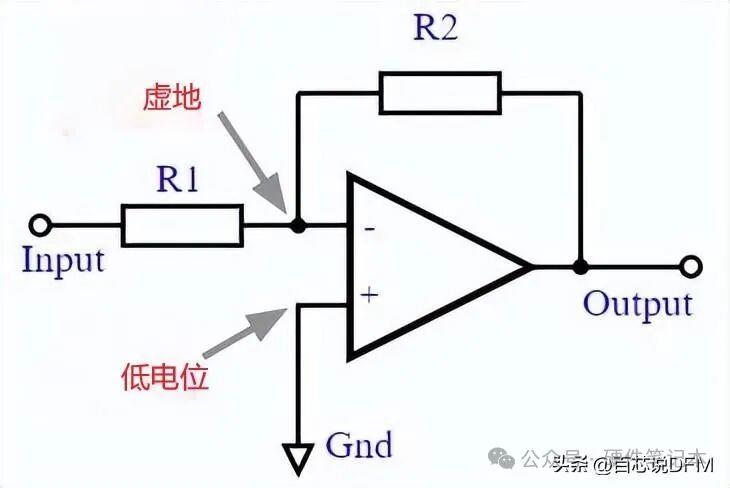

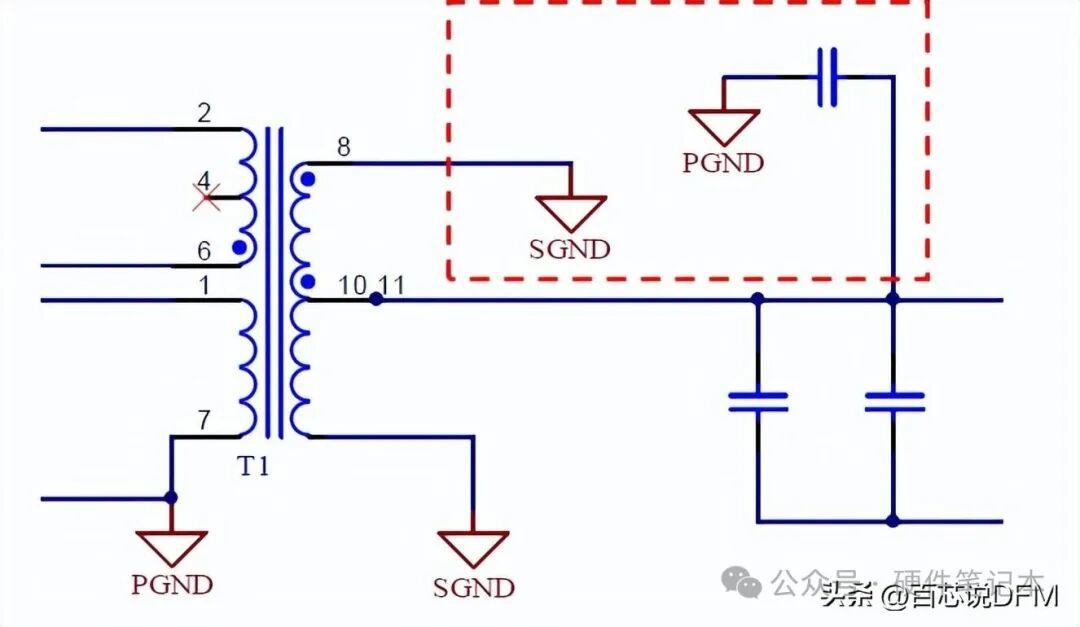

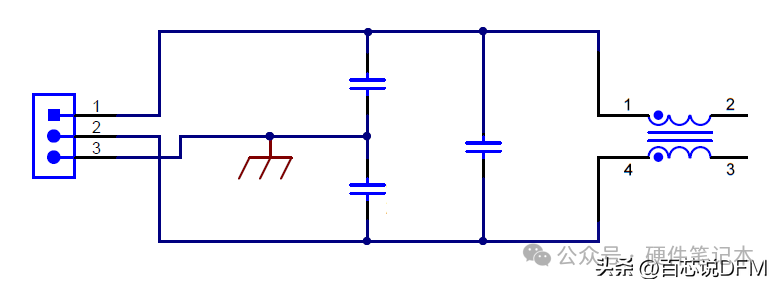

在电源系统中，要注意如何使用电容接地以确保接地参考保持一致。Y级电容最合适，你需要消除平面之间的直流偏移，同时提供电流隔离和高频EMI 滤波。

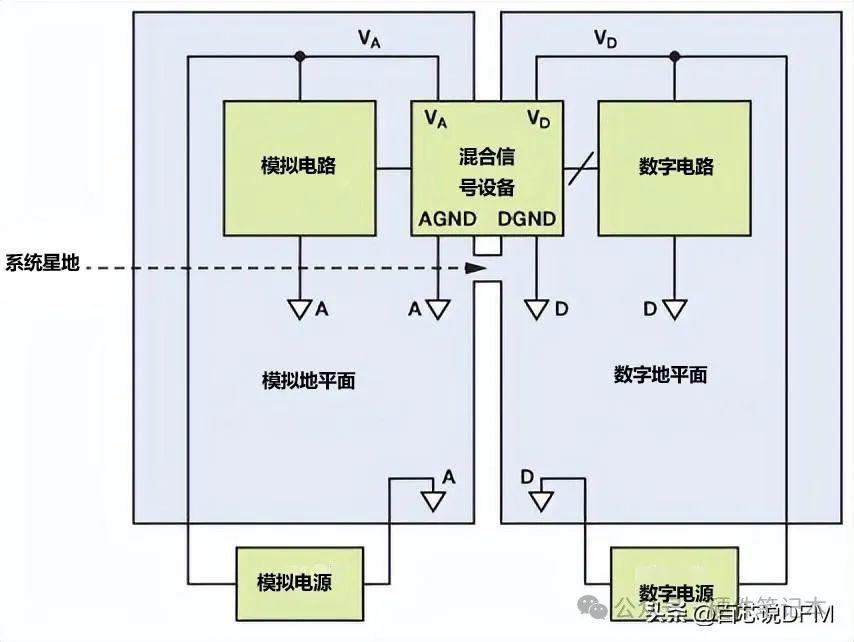

PCB接地电路

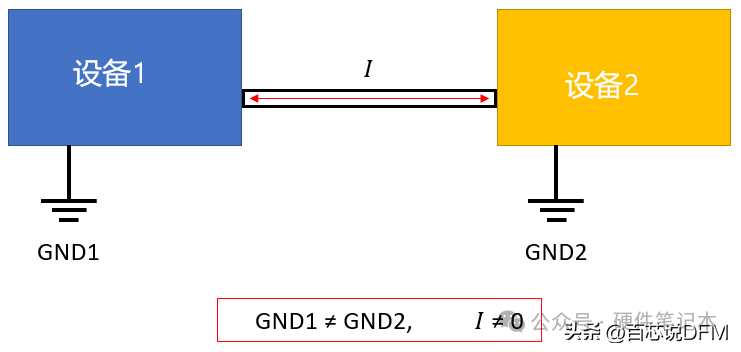

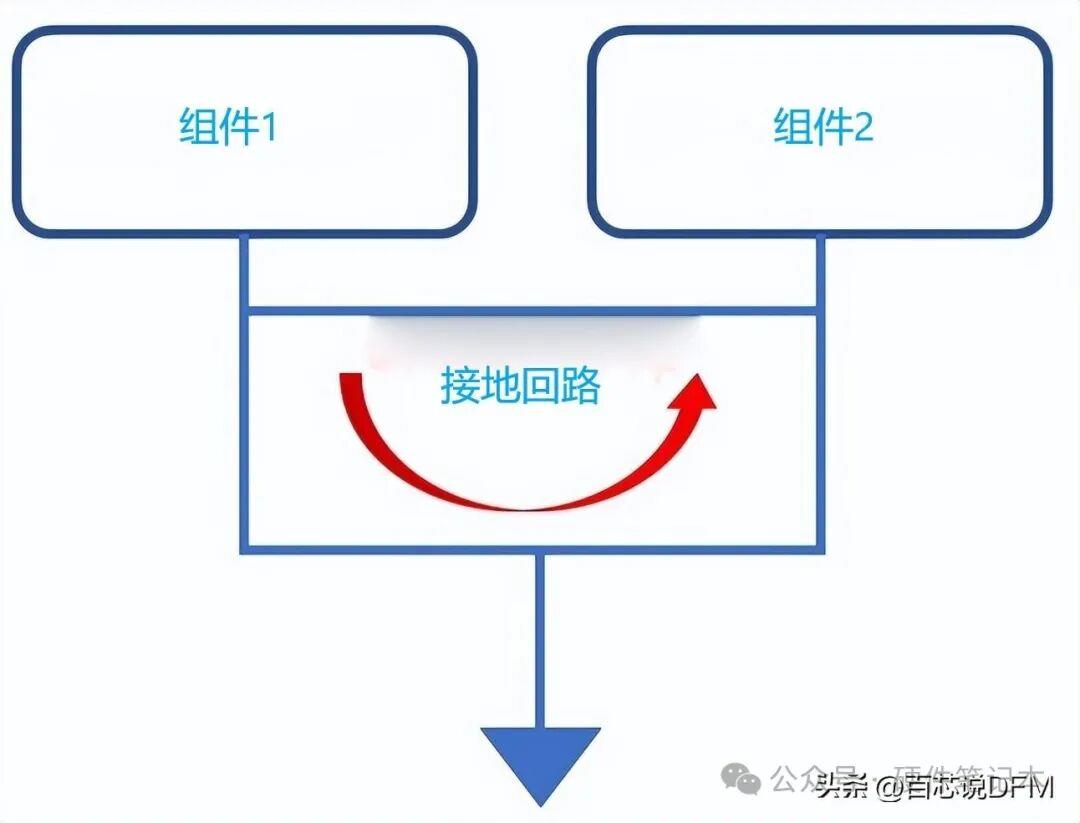

当两个设备引用相同的导体作为接地连接时，可能会发生下面这种情况。如果你测量长导体上的电位差（例如：使用万用表），它可能不为 0，这意味着沿着导体驱动了一些电流。这种沿着大地或两个接地连接之间的电位差称为 “接地偏移”。
三、PCB 接地设计

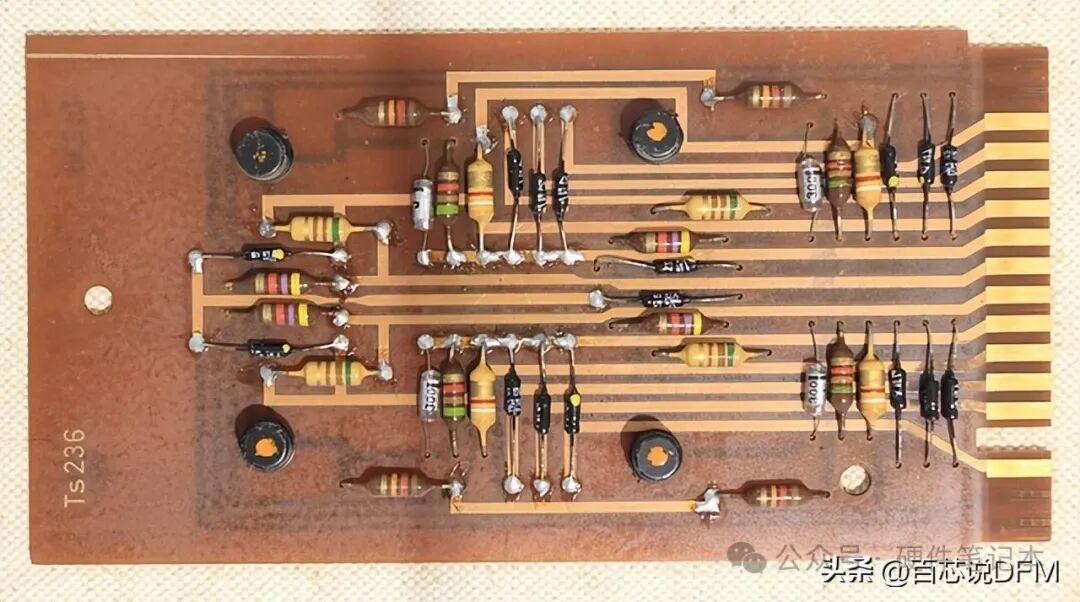

1、地线

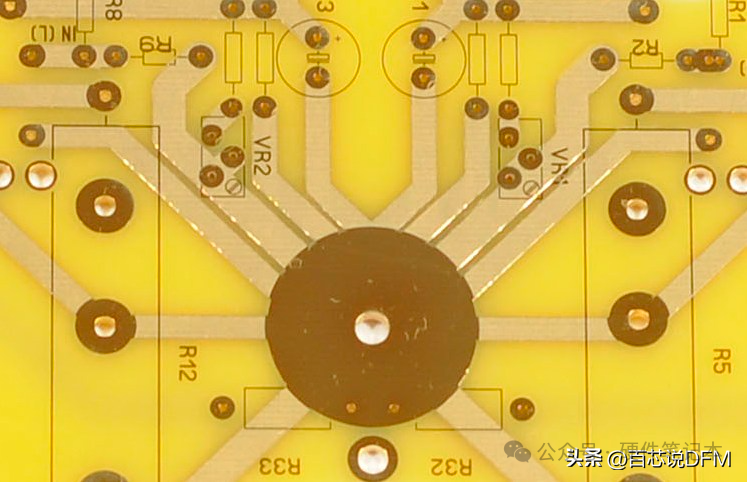

所有连接到地面的组件都通过公共迹线连接在一起，这在旧 PCB 和简单 PCB 中很常见。

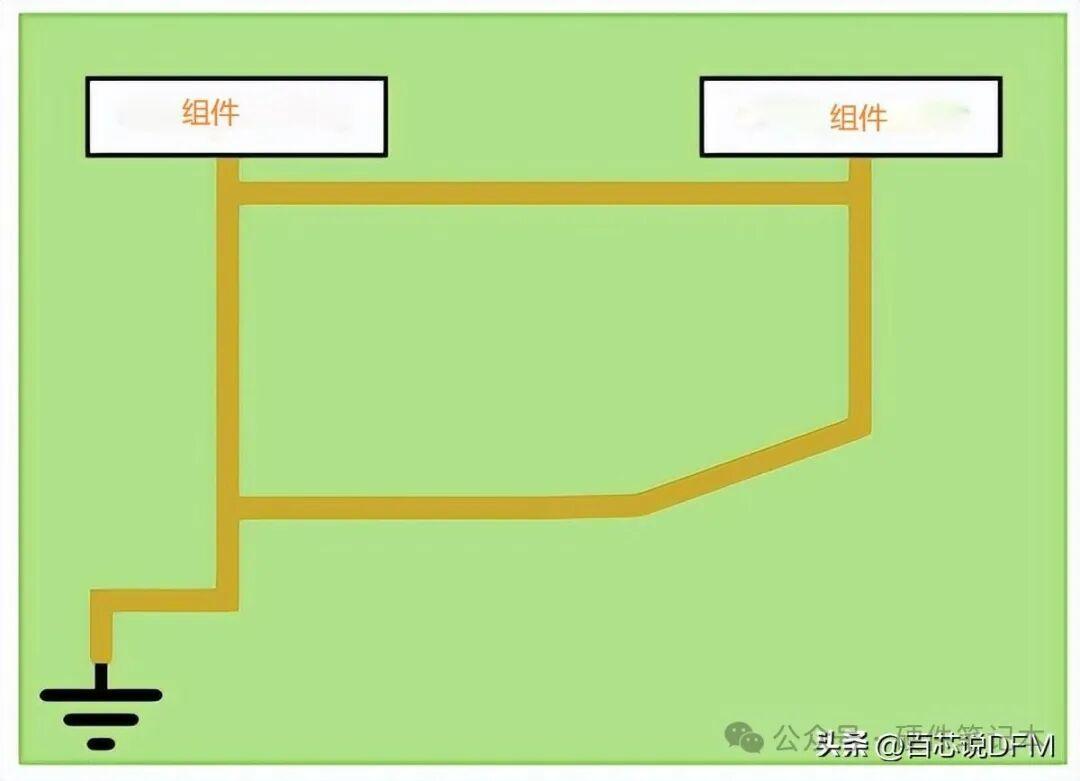

地线

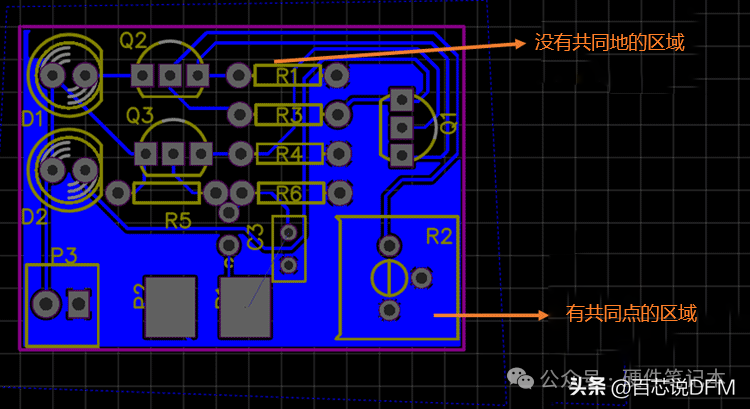

2、公共接地平面

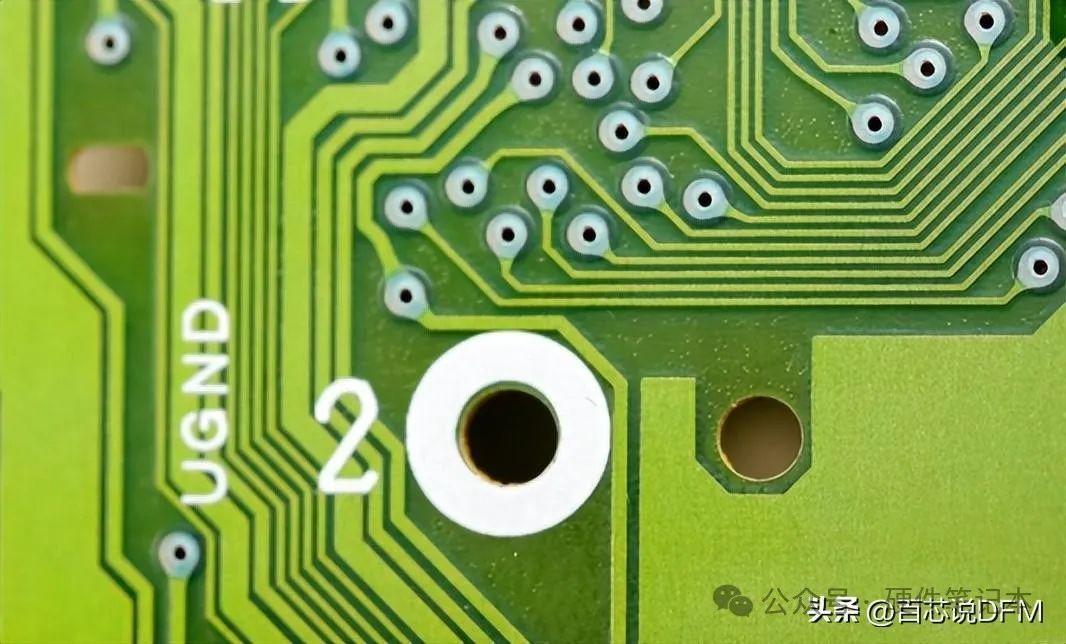

公共接地平面是PCB设计中最常见的做法。PCB 上未被走线或元件利用的自由空间被从地面覆盖。公共接地平面显着改善了 PCB 的热特性，也有助于降低电磁干扰 (EMI)。

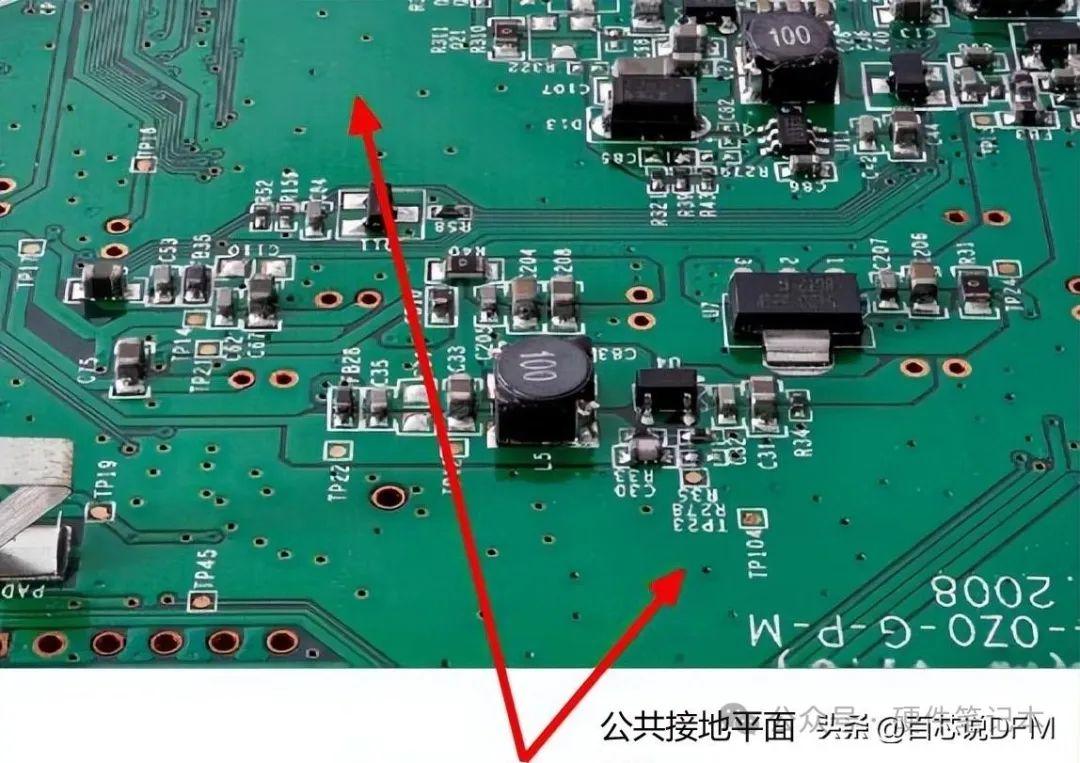

公共接地平面

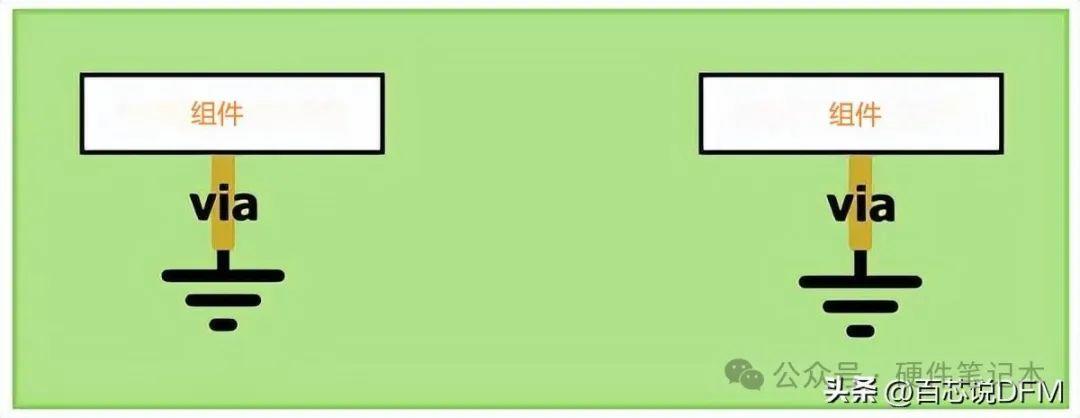

3、专用接地层

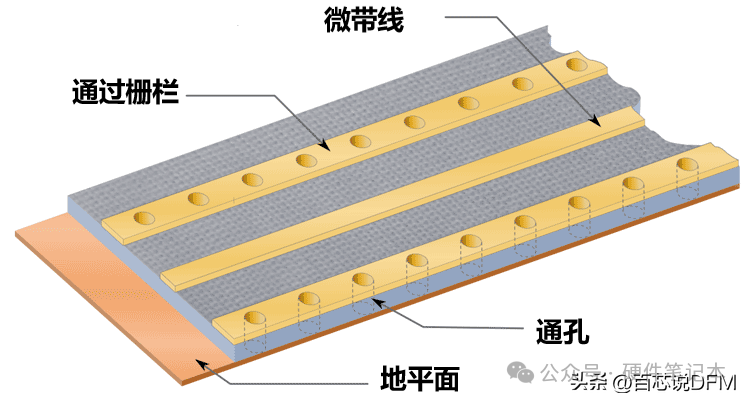

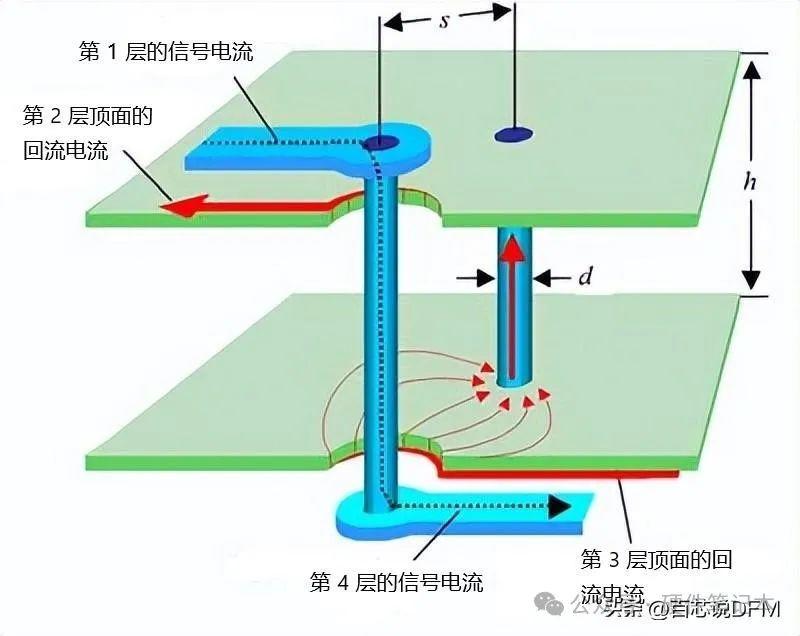

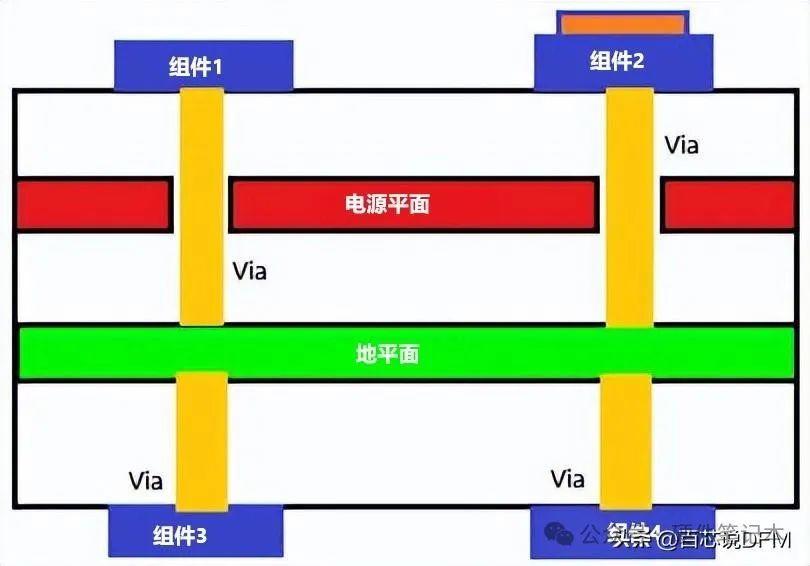

专用接地层用于多层 PCB，组件通过接地过孔连接到接地层。可以在具有 3 层及以上层的密集复杂 PCB 中找到。

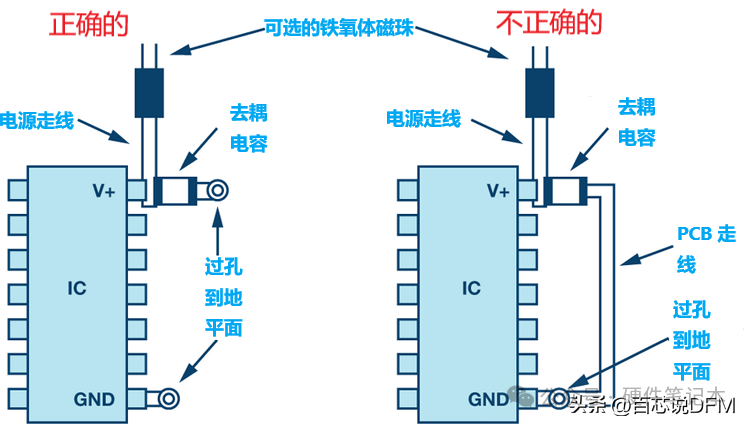

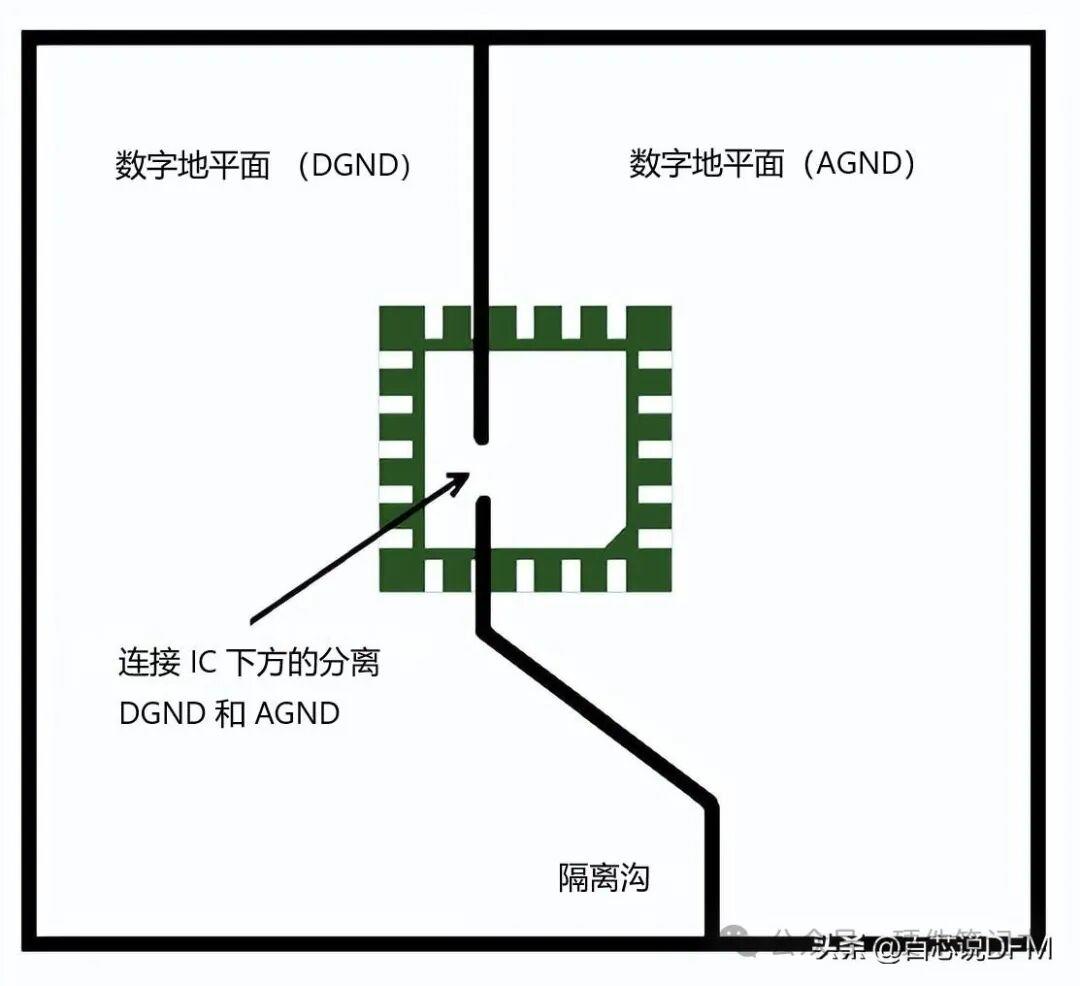

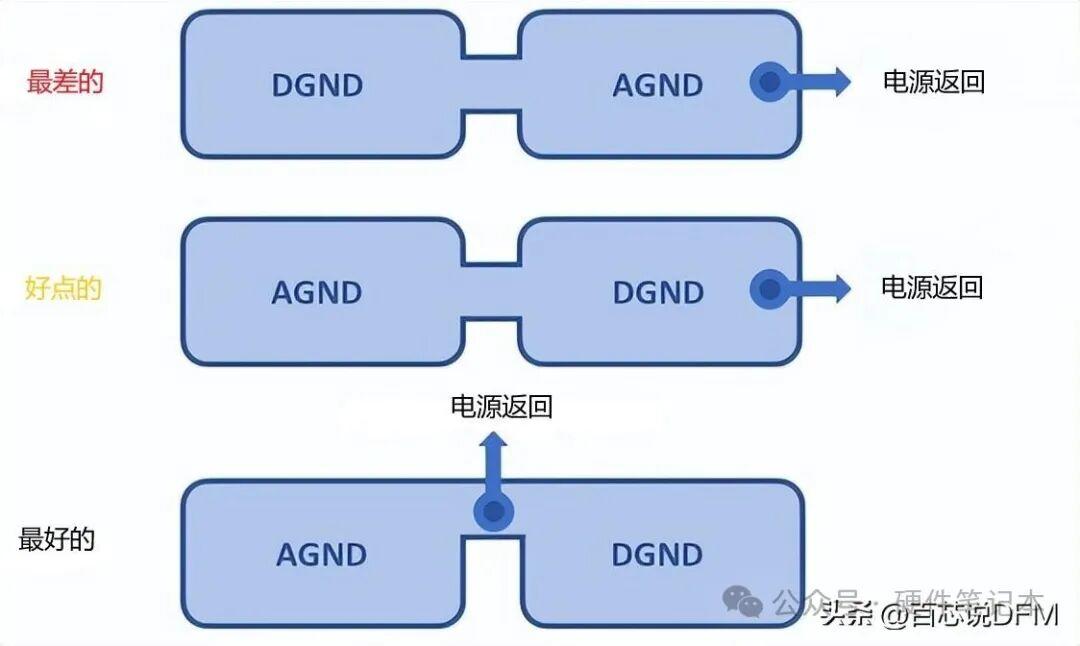

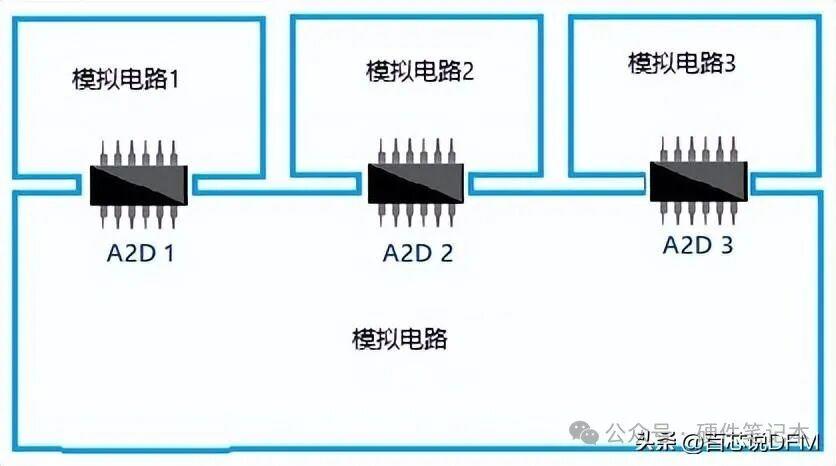

四、PCB 接地技巧
