这些硬件问题，看着就头疼！

大家好，我是王工。

咱们在硬件设计完成后，一般都会比较期待样板能够尽快打回来。拿到板子后，也希望很顺利一次就能调通，但现实是，在调试时总会遇到各种各样的问题，有些问题能很轻松解决，有些问题就是让人很头疼。

1、电源输出电压不对

这个不难，要么电源本身问题，要么电源后级短路。逐级排查。先定位问题：

A、如果是后级短路，确认后级与之相连的电源网络芯片有无问题。

B、如果是电源本身问题，确认DC芯片外围电路参数，PCB走线等。

2、串口通信异常

之前有个兄弟，串口半天都调不通，一会怀疑这，一会怀疑那，总觉得串口芯片有问题。

我仔细一看，原理图确实没错，芯片外围也正常，但是三极管的封装引脚定义不对，这个三极管是用在3.3V转5V的电平转换电路。

还有一次，单板串口通信正常，但整机就是不通，毫无疑问，两个模块的TX，RX刚好接错，这是很多工程师知道的，但是也最容易犯错的地方。

3、一次简单的改板，RE就是不过

做硬件都知道，成熟的方案最好不要轻易去改，除非有非改不可的理由，否则很容易出错。

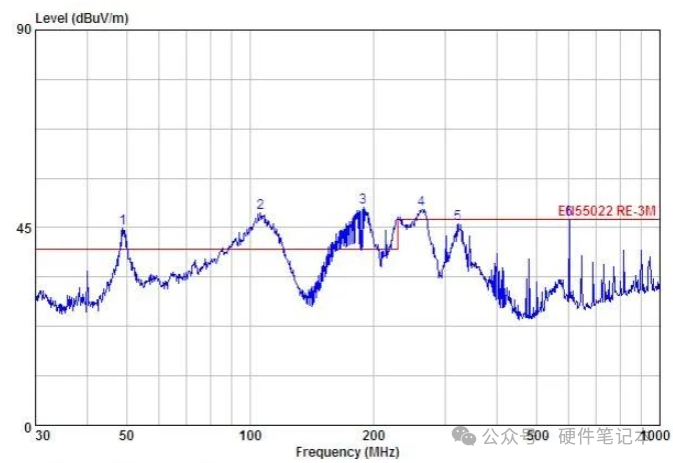

之前一个产品，走线动了一点点，有几个元件挪了一点点，敷铜改变了一点点，可RE就是测不过。

最后发现跟结构和板子都有关。

4、板子越调越差，还差点炸机

有时候参数调的多，0402或0201的阻容不太好焊，就容易造成虚焊。之前就是因为一个电阻虚焊，差点炸机。

所以焊完之后，最好用洗板水清洗干净，然后目测一下，如果不确定就再用万用表打一下。

5、电路板莫名跑不起来

电路板本来测试通过，功能都正常，到了第二天就莫名的跑不起来了。

这种就很无奈。

6、问题偶现

第一次做样机2台，功能都正常，客户也很满意。

第二次直接要做20台，要交货了，其中3台在做老化测试时，突然就跑不起来，但有时候又能跑起来。

7、单板没问题，整机就是有问题

单板没问题，整机就是有问题。整机到底是哪里影响了单板？

8、软硬件互推责任

软件说：我的代码都没错，一定是硬件的问题；

硬件说：我的板子一直都这样设计的，原理图和PCB都是严格按规范来的，一定是软件的问题。

还有哪些让你觉得很无奈的事情，欢迎留言区补充！
