60个真实项目的EMC血泪史:从设计到测试的经验复盘

10月前浏览876
大家好!今天想跟各位硬件工程师朋友推荐一本特别实用的EMC经典书——郑军琦老师的《EMC设计与测试案例分析》,包括60个案例详解。这本书虽然出版有些年头了,但里面的内容真的非常扎实,可以说是我们做硬件、搞电磁兼容设计的一本"避坑指南",值得放在手边常翻常新。

011

EMC为啥让人头疼?咱们工程师的烦心事儿

说到EMC,可能有些刚入行的朋友会觉得它有点玄学,出了问题也不知道从哪下手。其实说白了,EMC就是处理电子产品内部电路不干扰外界设备、同时也不被外界设备干扰的一门技术。你想想,现在设备越来越复杂,数字电路和模拟电路混在一起,频率越跑越高,干扰问题自然就越来越多。再加上国内外对电子产品的电磁兼容标准要求越来越严,尤其是出口产品,如果EMC过不了,产品根本就出不了海。

所以我们做开发的,不光要懂技术、调电路,还得把EMC设计提前考虑进去。不然等产品做出来了再去整改,那真的是费钱又费时间,甚至项目都可能黄掉。更现实的是,现在产品迭代速度越来越快,根本没有留给我们太多后期整改的时间。如果能在设计初期就融入EMC思维,会省掉非常多麻烦。

021

这本“避坑宝典”,到底讲了啥干货?

说到这里,不得不提一个很多工程师都会遇到的典型问题:为什么模拟地和数字地不建议用磁珠连接?这个问题困扰了很多硬件工程师,但在郑老师的书里找到了清晰的答案。

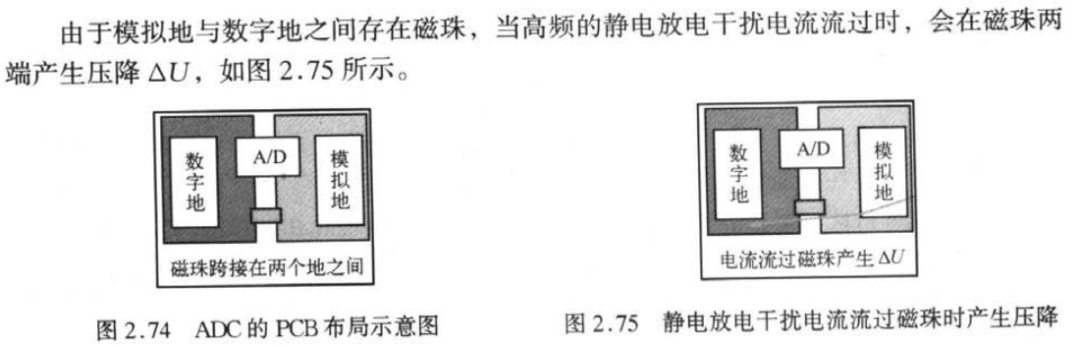

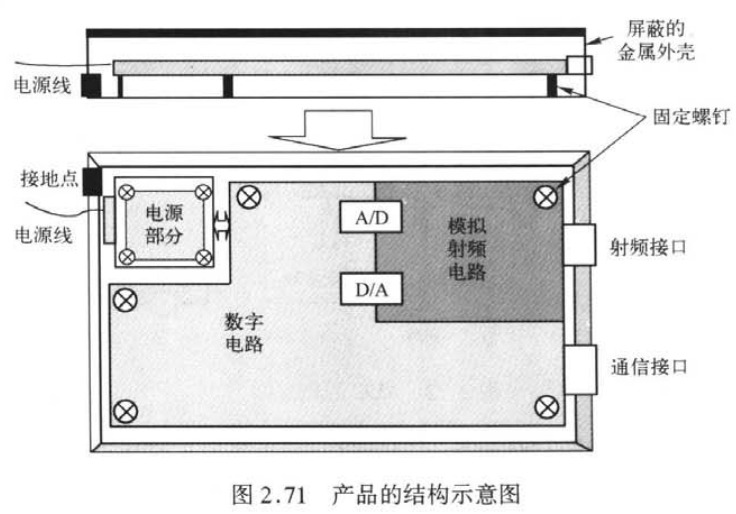

在书中的案例中详细解释了这个问题:磁珠在低频时阻抗很小,但随着频率升高,其阻抗会增大并产生谐振。如果用它来连接模拟地和数字地,反而会在特定频点引入更大的噪声。正确的做法是在ADC或DAC地的引脚用最短的连线接到同一个低阻抗的接地平面上。高频下,对于ADC的两个地引脚来讲,并不能实现低阻抗接地。如果再在ADC附近增加两个接地点,一个在模拟电路侧,另一个在数字电路侧,将大大增强接地效果。

这个案例不仅给出了解决方案,还通过示意图对比展示了不同处理方式的效果,让人一目了然。

那怎么才能系统性地掌握EMC设计呢?一方面要懂标准,知道测试的要求和底线在哪;另一方面更要掌握实际的设计和调试方法。而郑老师这本书最大的特点就是——实战性强。全书不讲空洞的理论,而是用60个真实案例来说话,覆盖了我们日常设计中最容易出问题的六大方面:

1、结构与屏蔽接地——13个案例

2、电缆、连接器与接口电路——10个案例

3、滤波与抑制——12个案例

4、旁路与去耦——10个案例

5、PCB设计——11个案例

6、器件、软件与频率抖动——4个案例

每一个案例都按照【现象描述】→【原因分析】→【处理措施】→【思考与启示】这样的结构展开,读起来特别有代入感,就像老师傅在旁边带你debug一样。比如你可能遇到过设备辐射发射超标,最后发现是电缆屏蔽没做好;或者产品在静电测试时老是重启,原来是接口电路没加TVS管。这本书里这些情况都有对应的真实案例,教你一步步分析、解决,并且总结成可以复用的设计规则。

我特别欣赏书中强调的一个观点:EMC设计就像交通规则,你不遵守不一定百分百出事,但风险肯定大大增加。做产品设计,最后都是要控制风险、提高成功率。这本书就是在帮我们降低EMC方面的风险,让我们设计出来的产品不仅能用,而且稳定可靠,容易过测。

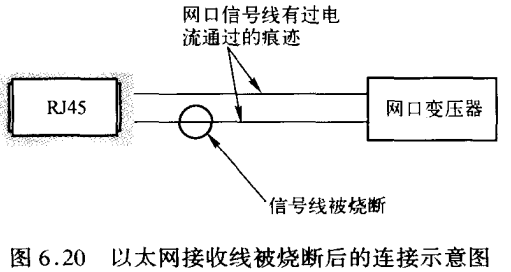

比如说PCB布线不合理造成网口雷击损坏。以太网接口中,RJ45为金属屏蔽外壳,接收信号布于TOP层,发送信号在BOTTOM层。雷击时网线屏蔽层产生高共模电压,由于RJ45外壳与TOP层信号线间隙小,易发生绝缘击穿。大电流流入信号线导致烧毁,共模电压转为差模电压,传入PHY芯片造成损坏。

因此,若使用金属屏蔽型RJ45,信号线应避免布在TOP层,或需增加电压钳位保护及特殊绝缘处理。通过简单调整PCB布线,问题就解决了。这类实战经验,如果没有老师指点,靠自己摸索可能要花上好几天时间。

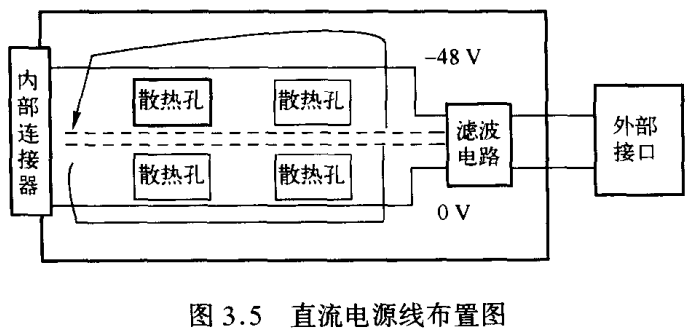

再比如由电缆布线造成的辐射超标问题。书中有一个典型案例,某设备电缆辐射发射严重,最后发现是直流电源线布置存在较大环路,电流流过导体或环路时也会产生磁场,从而引起电磁辐射。这些经验都是实打实从工程实践中总结出来的,不是纸上谈兵。


还有一点很关键,这本书也讲到了器件选型、软件和频率抖动技术这些经常被忽略但又极其重要的细节。比如同一个电路,换不同封装的芯片,EMC表现可能天差地别,有些CPU本身抗干扰能力较强,就可以省去一些外围额外的保护电路和滤波器件;用好软件容错,有时比硬改电路更省成本。

值得一提的是,这本书不仅讲"怎么做",还讲"为什么这么做"。从事情的本质进行分析说明,让你真正理解背后的原理,从而能够举一反三,而不是死记硬背规则。

031

想领取学习?看这里!

总之,如果你正在做硬件开发,尤其是涉及高速电路、射频、电源、接口等方面的设计,这本书绝对值得细读。它可以帮助你少走很多弯路,节省大量调试时间,更重要的是——让你设计的产品更靠谱。

注:本资源仅供学习交流,请勿用于商业用途。
