为什么常见的PCB板厚是1.6mm？而不是1.0，2.0mm?

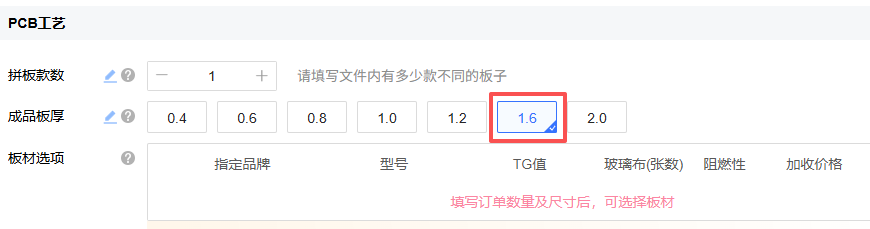

“对，就它吧。”

这样的对话，几乎发生在每个硬件项目投板的起点。我们太习惯这个选项了，以至于很少去问：为什么偏偏是1.6mm，而不是1.0mm或2.0mm？

说实话，每次顺手勾选这个默认值时，我心里偶尔也会闪过一丝好奇：它既不是整数，也不像有什么特别的数学道理，怎么就成了行业默认？后来我特意去查了一些资料，才发现这个答案并不在现在的电路设计手册里，而是藏在一段跨越百年的工业历史中。今天就跟大伙儿一起唠唠，这背后其实是一个“用着用着就成了标准”的有趣故事。

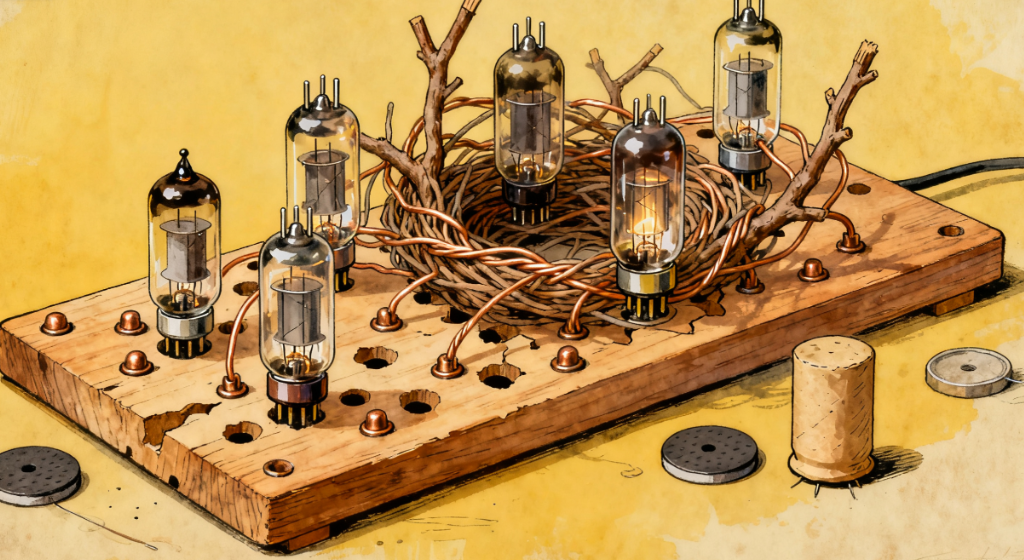

要想弄明白1.6mm的来历，咱们得把时钟拨回到还没有PCB的年代。那时候的电子设备，比如收音机，里面是啥样呢？不是整齐的绿色电路板，而可能是一块木板或者一块硬纸板！工程师在上面钻好孔，然后用铆钉和铜线，像搭鸟窝一样，把那些笨重的电子管和元件一个个连接起来。

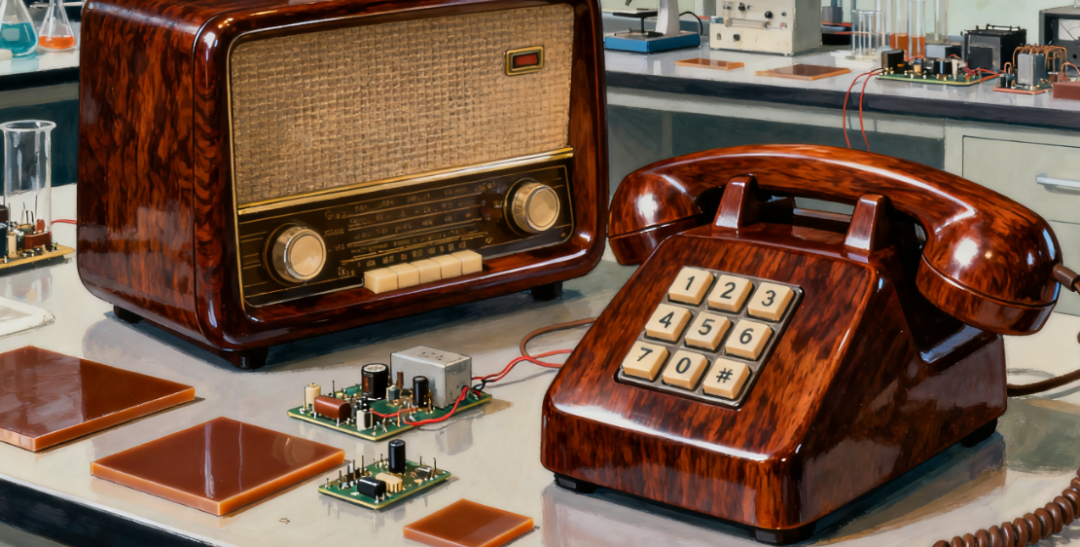

后来，人们找到了一种叫“电木”（酚醛树脂）的新材料。这东西结实、绝缘、耐热，在当时主要用来做收音机的外壳、电话机，还有各种桌面。它可是那个时代的“高科技塑料”。

那么，当时生产这种电木板的标准厚度是多少呢？答案就是：1/16英寸。换算一下，就是咱们熟悉的大约1.6毫米。这个厚度对于做桌面和面板来说，强度刚刚好。

当时的电子工程师们一看，这电木板真不错啊！比木头和纸板强多了。于是，他们就“借”用了这种现成的材料，拿来当安装元件的基板。这就像你想垫一下桌脚，顺手从旁边拿了本厚度刚好的书——电木板就是那本“厚度刚好的书”。

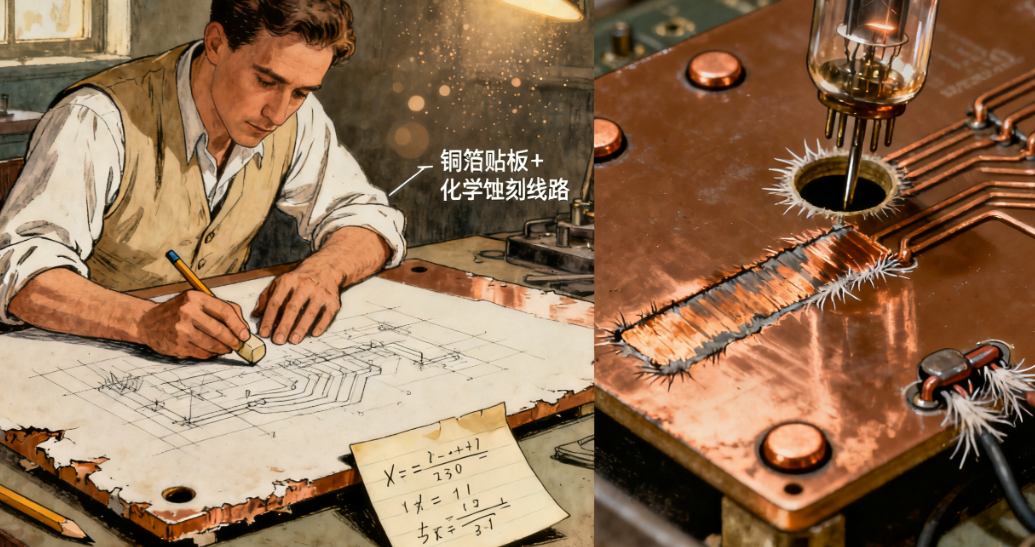

再后来，有天才工程师想出了更厉害的办法：“我们能不能把铜箔直接贴在这板子上，然后用化学方法‘画’出线路呢？”——这就是印刷电路板技术的开端。

就这样，1/16英寸（1.6mm）这个厚度，从电木板那里被完整地“继承”给了最早的PCB。紧接着，所有的配套零件，比如板对板的连接器，也都按照这个厚度来设计。一个完整的产业链形成了，1.6mm也就稳稳地成了全球默认的“行业标准”。

你可能又会问，现在材料早换成FR-4了，为什么厚度还是它？这就好比电脑键盘为什么是QWERTY排列——不是它最科学，而是大家用习惯了，整个生态都围绕着它建立了。

1、配套全：所有的连接器、外壳、安装孔位，都按1.6mm设计。改了厚度，麻烦就大了。

2、成本低：板厂做1.6mm的工艺最成熟，效率最高，所以价格最便宜。

3、够用：对大多数电子产品来说，这个厚度在强度和成本之间取得了最佳平衡。

当然随着科技的不断进步，咱们产品的种类越来越多，适用场景也越来越复杂，不是所有板子都非得用1.6mm。比如：

• 超薄设备：像手机、手表，可能用0.8mm甚至更薄。

• 高端复杂板：20多层的主板，叠起来自然就厚，可能得用2.0mm以上。

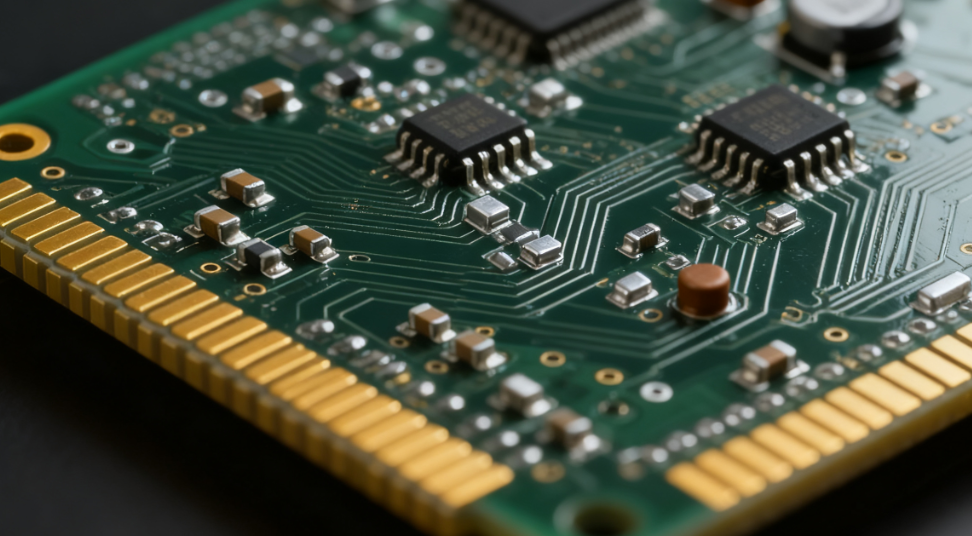

• 特殊接口：比如一些金手指，可能规定用1.57mm。

不过，选这些“特殊厚度”，你得清楚三点：

1、得加钱：材料和加工费都会更贵。

2、得耐心等：交货期可能会延长。

3、得先问：最关键的一步！画图前一定要问板厂：“这个厚度，你们能做吗？”大多数情况下一般厂家都能满足。

所以，你看，一个简单的数字背后，是一段横跨百年的工业史。1.6mm的数字，可能不是最时髦的，但绝对是最让人省心的。

下次你再勾选那个默认的“1.6mm”时，就可以会心一笑了：咱们选的不仅是板厚，更是一段百年工业历史的延续。希望这次的分享，也能满足你的好奇心！
