一文掌握艾默生辅助电源设计精髓:从反激电路、环路补偿、安规设计、EMC设计到经典案例分享

8月前浏览232
大家好,今天给大家分享一份实用的技术文档——《辅助电源设计规范》。这份文档来自艾默生网络能源有限公司,其中很多设计原则、电路方案和调试方法至今仍然非常有用。如果你是做电源设计的,或者你对开关电源有点兴趣,那这篇文章应该能帮到你。


下面咱们介绍一下这份文档大概讲了哪些内容,包括:辅助电源是啥、它要满足哪些指标、常用的电路方案、关键器件怎么选、电路怎么设计,以及一些实际项目中踩过的“坑”。


011

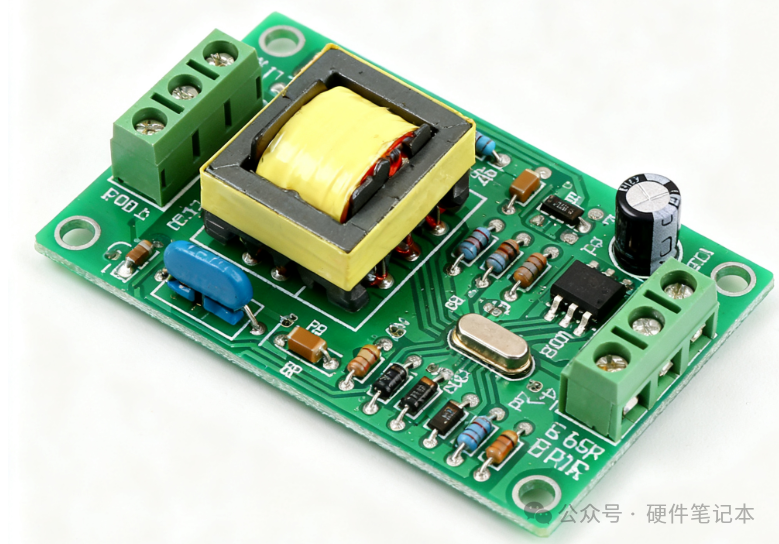

辅助电源简介

1、辅助电源是干啥的?

简单来说,辅助电源就是给设备内部其它电路供电的小电源。比如在一个电源模块里,主电路负责输出大功率,而辅助电源则负责给控制芯片、驱动电路、监控电路等供电。它的输出功率一般不大,通常在30W以下,但要求输入电压范围宽,还要满足安规和EMC等要求。


2、辅助电源要满足哪些技术指标?

必须要有的指标包括:

输入电压范围,输出电压和波动范围,工作温度和存储温度,纹波与噪声,负载调整率,开机过冲,输出功率和电流,安规和EMC要求。

可选指标(不强制):温度系数、动态响应、效率、绝缘电阻等。

特别提醒:辅助电源的可靠性要高于主电路,因为它一旦挂了,整个系统就可能“瘫痪”。


3、辅助电源常用哪种电路方案?

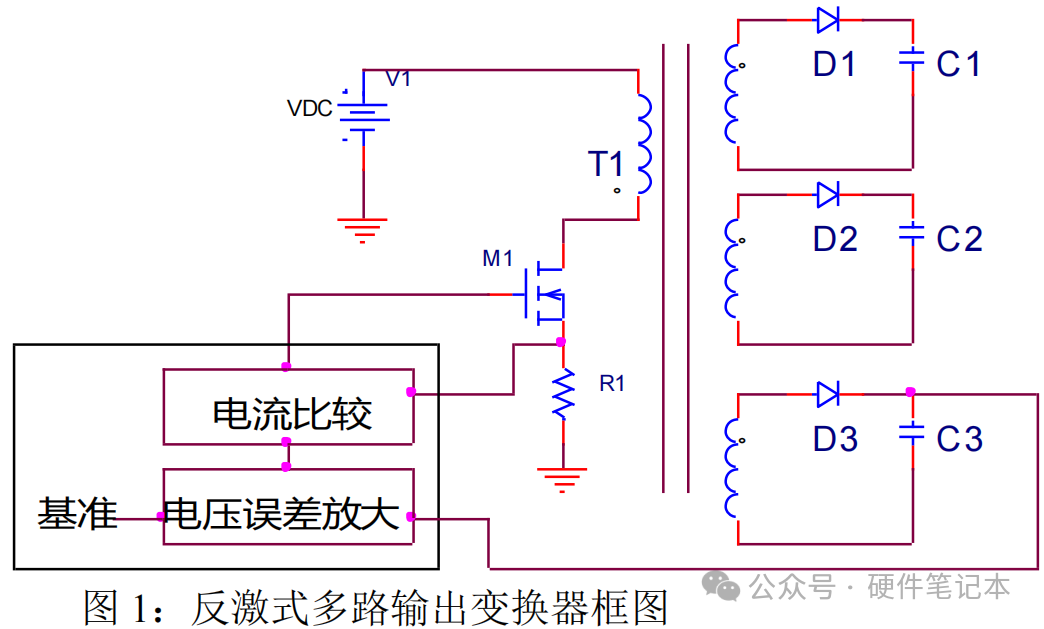

反激变换器(Flyback Converter)是目前最主流的方案。为啥?因为它结构简单、成本低、适合多路输出,而且技术成熟。

你可能听过正激变换器或者从主变压器取电的方案,但在一次电源中,反激变换器是首选。它的基本工作原理是:

开关管导通时,电能变成磁能储存在变压器里;开关管关断时,磁能再变成电能传给负载。

这种方式特别适合小功率、多路输出的场景。控制方式上,常用的是峰值电流型PWM控制,也就是用电流信号和电压误差信号比较,来控制开关管的通断。


4、控制芯片怎么选?

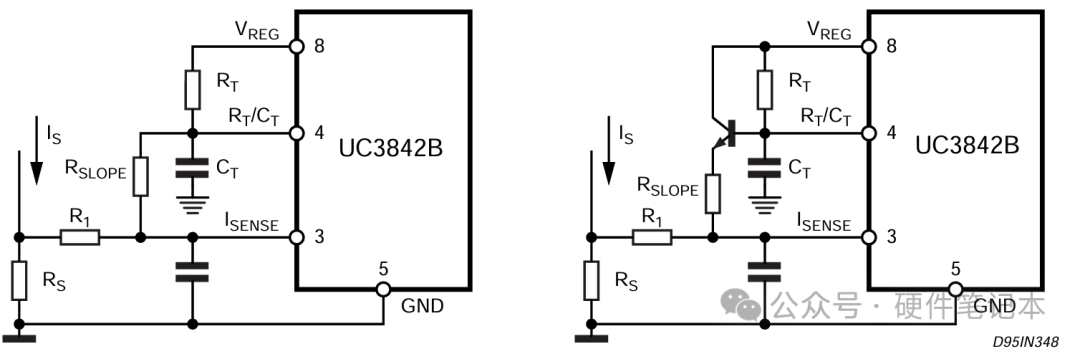

反激电源的核心是控制芯片。文档里重点介绍了UC384X系列,比如UC3842/3/4/5。

它们的主要区别在于启动电压和最大占空比:

注意:不同厂家、不同后缀的芯片参数可能有差异,选型时要仔细看手册。


021

电路设计要点

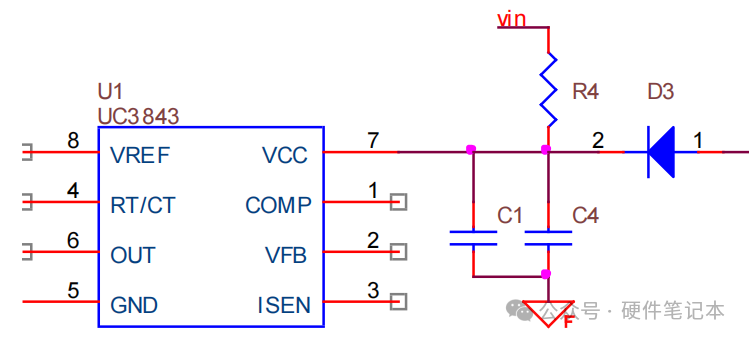

1、启动电路

启动电路是辅助电源的“点火系统”。文档里强调:必须能在最恶劣条件下正常启动,包括低温、低压、满载等。

如下是文档中的一个推荐电路,具体原理可查看文档。

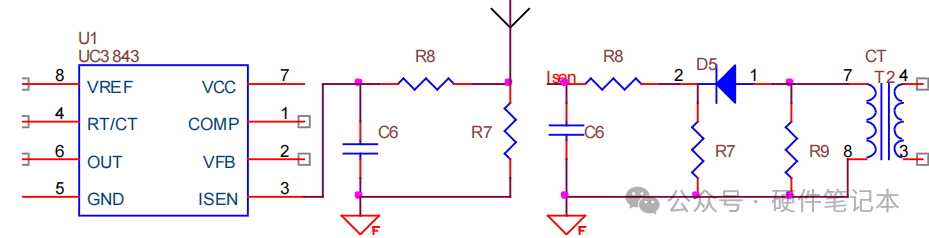

2、电流采样电路

采样方式有两种:电阻采样电流互感器采样。如果采样电阻功耗超过0.5W,建议用电流互感器。

采样电阻的取值要保证工作时不会触发限流,而且要留至少20%的余量。

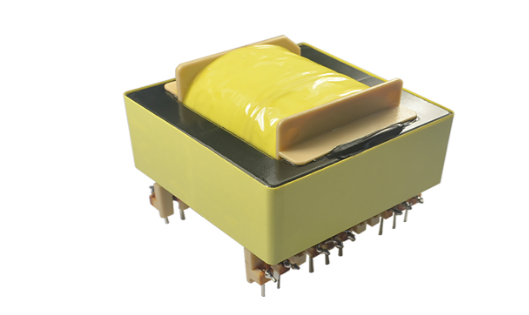

3、变压器设计

变压器是反激电源非常重要的知识点,也是难点。设计时要注意:

  • 线径尽量细,推荐0.1mm多股线或0.21mm单线;

  • 磁通密度Bmax一般要小于0.2T;

  • 气隙会导致电感量有10%的误差,设计时要考虑进去;

  • 尽量用公司已有的磁芯和骨架,降低成本。

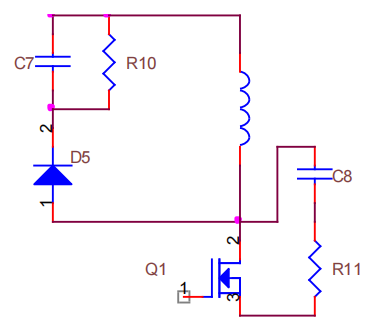

4、开关管驱动和吸收电路

MOS管是开关核心,选型要满足电流、电压、结温的降额要求。驱动电阻一般用10Ω左右,太大了效率低,太小了容易振荡。

开关管和整流二极管上常常要加吸收电路,用来抑制电压尖峰。常用的有RCD吸收、RC吸收等。文档里提醒:吸收电路要以最小功耗达到最好效果


5、环路设计与稳定性

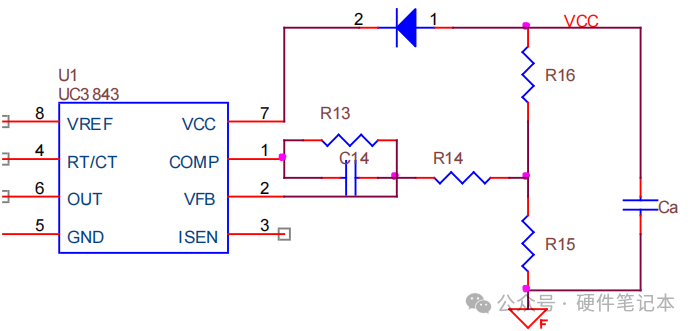

环路稳定性是电源设计的重点内容。如果是非隔离控制,一般在芯片的COMP和VFB之间加RC补偿就行;

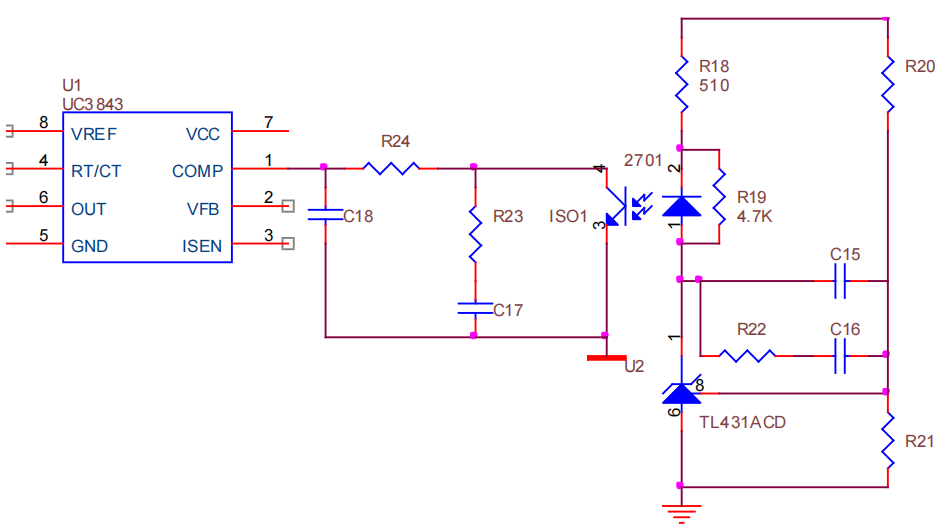

如果是隔离控制,常用光耦+431基准来反馈,光耦前后都可能要加补偿电路。

6、短路保护

辅助电源一般靠原边限流实现短路保护,不需要额外电路。短路时,芯片供电电压降低,进入“打嗝模式”——不断重启,直到短路解除。

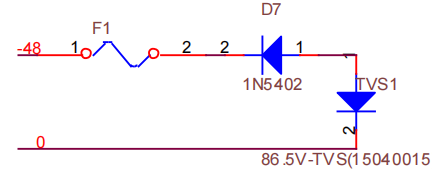

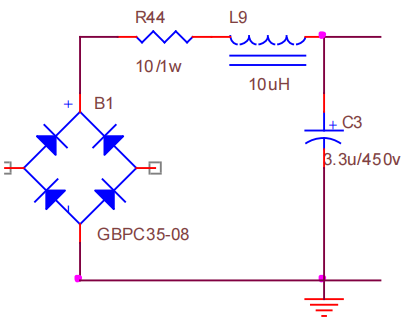

7、输入保护

  • 监控电源常用保险丝

  • 整流模块常用串联电阻,电阻要能在MOS短路时自己先烧断,保护PCB。


8、安规设计

安规是硬性要求,包括:

  • PCB上的安全间距;

  • 光耦、保险丝、电解电容等要选安规认证的;

  • 变压器、光耦、开关管短路时,不能起火或爆炸。

文档里还提到了两种安规保护方法:输出钳位(TVS) 和 提高电容耐压+限制占空比

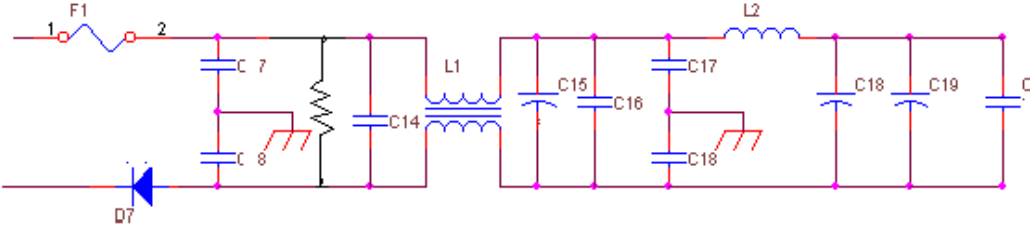

9、EMC设计

辅助电源也需要满足整机的EMC要求。

  • 输入EMI滤波要加在监控电源前端;

  • 输出端如果接外部设备,要加TVS防浪涌;

  • 开关管附近要加Y电容(1000pF~4700pF)接地,抑制辐射。


10、经验案例

文档里总结了7个经典问题,我挑几个说说:

  • H1412M1串联电阻损坏:原因是并联的电容太大,导致电阻在谐波或雷击时容易坏;


  • PSM-A9启动失败:芯片关断电压临界,供电电压设计得太接近极限;

  • H6412Z芯片损坏:用了CMOS型的UCC38C43,抗干扰差,换成3843B解决;

  • HD4850风扇电源电容坏:电感太小,纹波电流大,电容扛不住。

这些案例告诉我们:器件选型、启动设计、滤波电路、散热设计,一个都不能马虎

注:本资源仅供学习交流,请勿用于商业用途。
