连接副(joint)的三个知识点(高级属性)

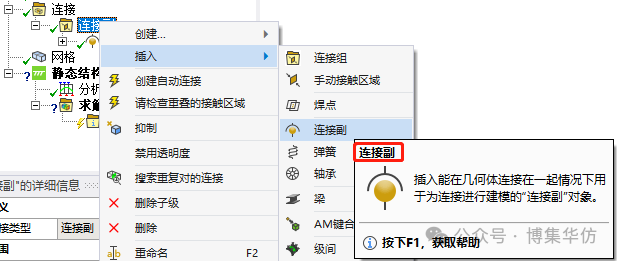

连接副

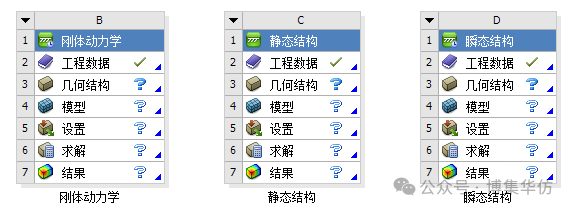

    连接副常用于刚体动力学分析，也可用于静力学分析和振动分析。





    需要注意，连接副是实际连接关系的一种简化和抽象，并不能完全代表实际连接关系。

    本文讨论三个知识点：

1）刚性与柔性；

2）移动坐标系；

3）几何的范围；

刚性与柔性

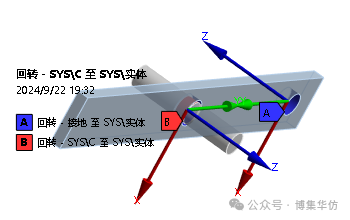

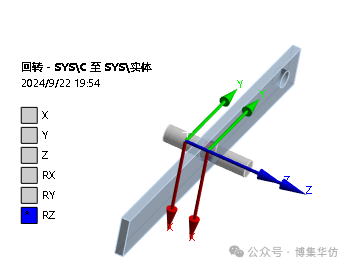

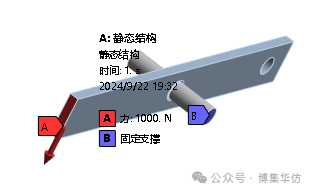

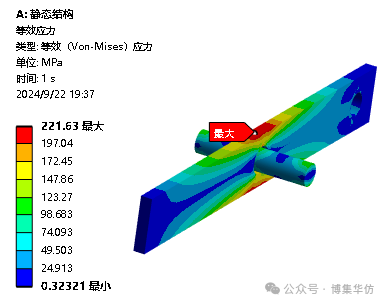

    分析模型如下图所示：

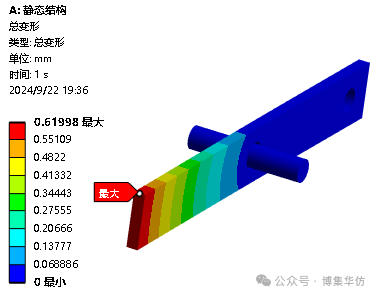

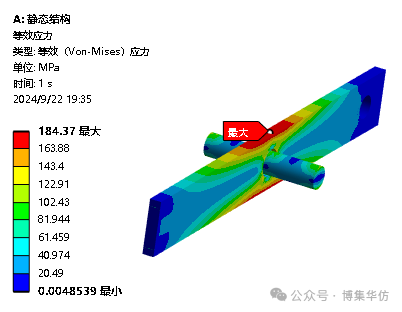

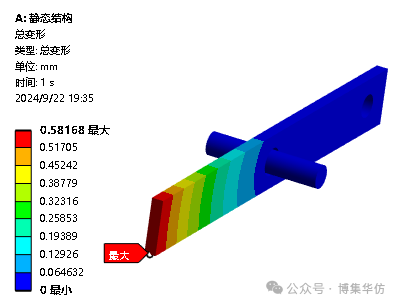

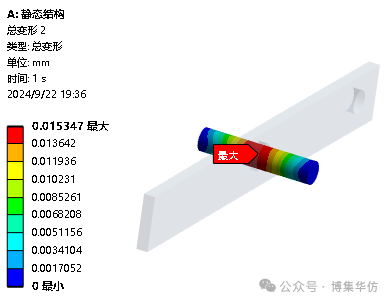

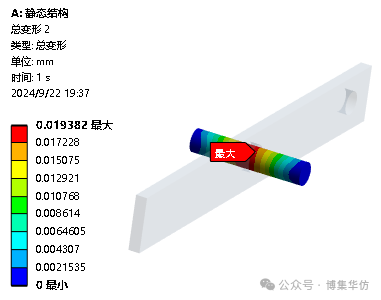

    连接副的行为有刚性和柔性选项。



    可能读者认为柔性行为更符合实际情况，这种看法其实是片面的。因为连接副本身就是一种简化，所以最终到底是柔性行为还是刚性行为的分析结果更接近现实，这是不一定的。

移动坐标系

    移动对象的初始位置默认为无变化，即参考坐标系和移动坐标系是重合的。如果切换为覆盖，则可以自定义移动坐标系。

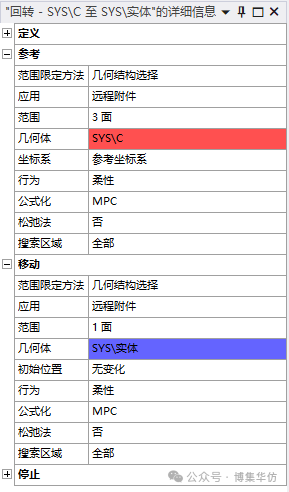

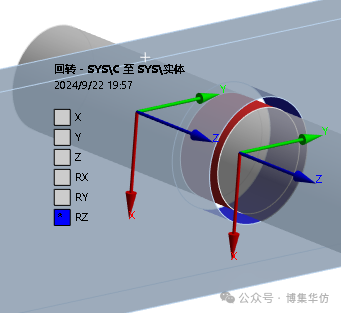

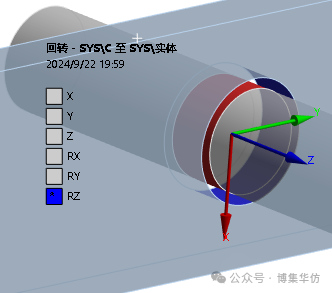

    大多数用户很少修改初始位置，对该属性不太了解。修改移动坐标系，如下图所示。

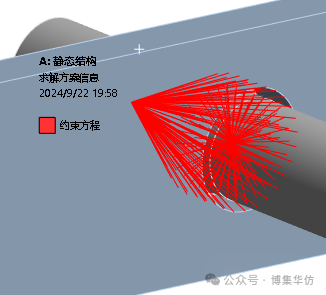

    移动坐标系的位置对分析结果存在影响，绝大多数情况下，参考坐标系和移动坐标系还是应该为重合。

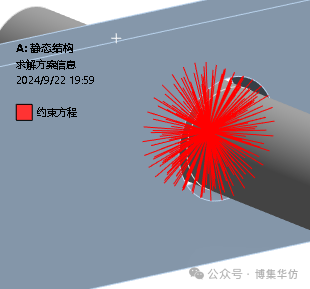

几何的范围

总结
