计算随机振动PSD谱的RMS值？通过ANSYS就可以！

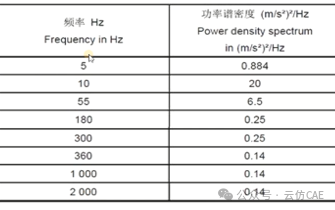

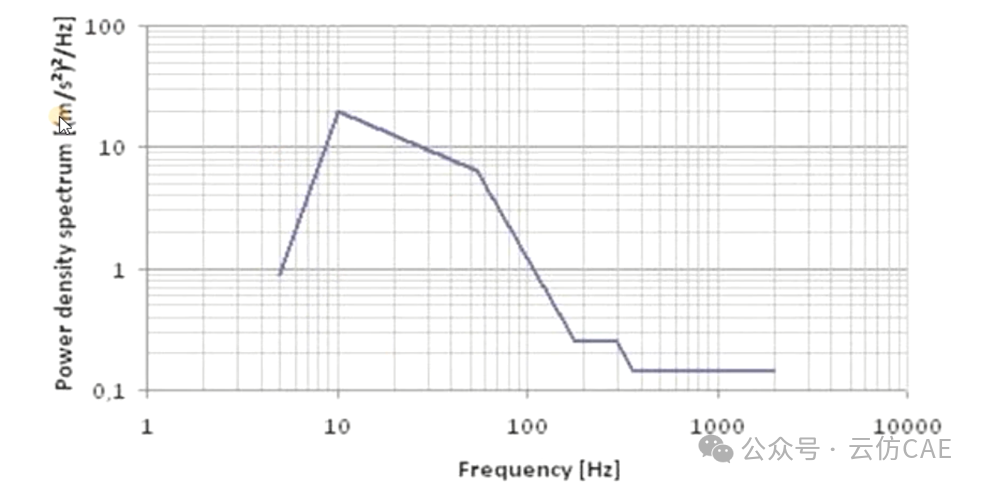

    随机振动仿真是第二常见的振动分析类型，需要输入PSD谱。第一常见的振动分析类型是什么？大多数读者都知道吧！

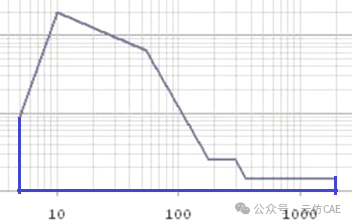

    RMS值，称为有效值，也称为均方根值，即上图蓝色线和频率轴围成的面积再开根号。

    可能有读者觉得，算面积太简单了。应该指出，这里是对数坐标，所以算面积没那么简单。





案例实战







    随便建立一个最简单的方块，进行随机振动分析：

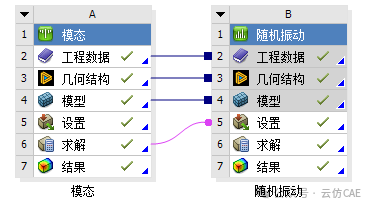

    固定一个面，进行模态分析，模特阶数随意，当然阶数越少计算会越快。

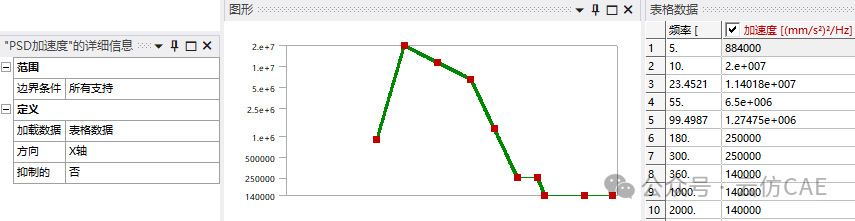

    输入随机振动的PSD谱：

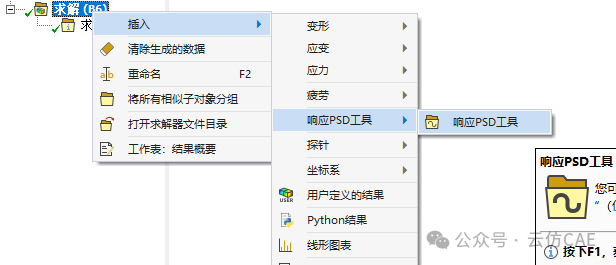

    求解完成，插入响应PSD工具：

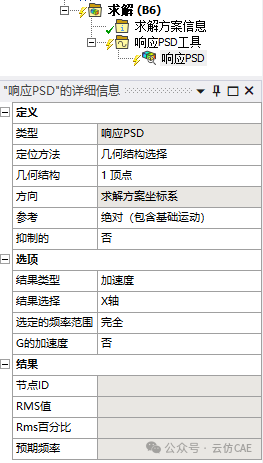

    选择固定面的任何一个角点，如下图所示：

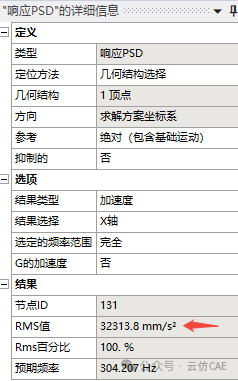

    获取结果：

    将集群频率点由默认的20改为很大：
