99%的兄弟不知道！梁单元模拟螺栓连接的技术细节-ANSYS！

问题来源

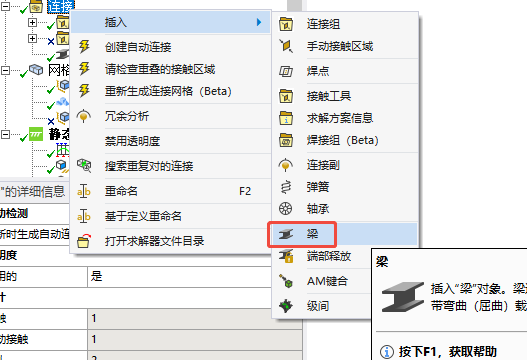

    前两天免费直播，演示螺栓连接的梁单元方法，使用了梁连接。

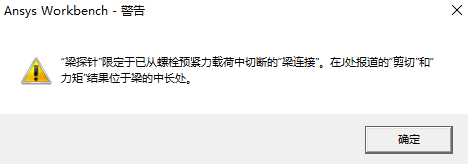

    求解的时候，出现如下警告。

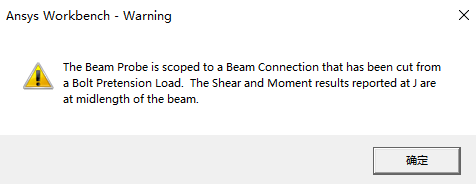

    中文翻译可能有点不贴切，看看英文形式：

    一般来说，警告不用理会，但这次我们应该好好研究一下这个问题。

梁连接分析结果

    只为研究软件功能，所以分析模型不具备工程背景。

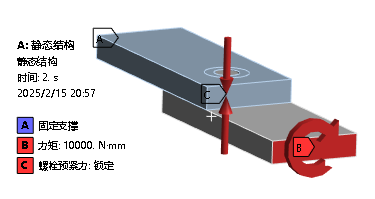

    第一步，螺栓施加预紧力；第二步，螺栓锁定并施加扭矩。提取梁连接结果。

线体-梁单元分析结果

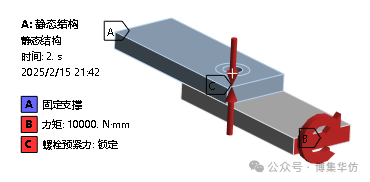

    模型同上，建立线体，划分为梁单元，替代梁连接，模拟螺栓连接。

    对比本节梁单元和上节梁连接的分析结果，只有弯矩结果不一样。详细查看梁单元的弯矩结果：

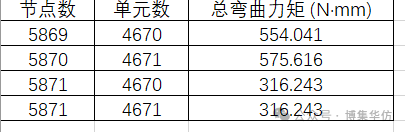

    上节梁连接的I处的力矩与本节梁单元的5869节点一致，J处的力矩与5871节点一致。

    综上可得：梁连接输出的J点力矩不属于梁连接的端部，而是属于梁连接的中部。这就是警告的含义。读者一定要注意这个技术细节！
