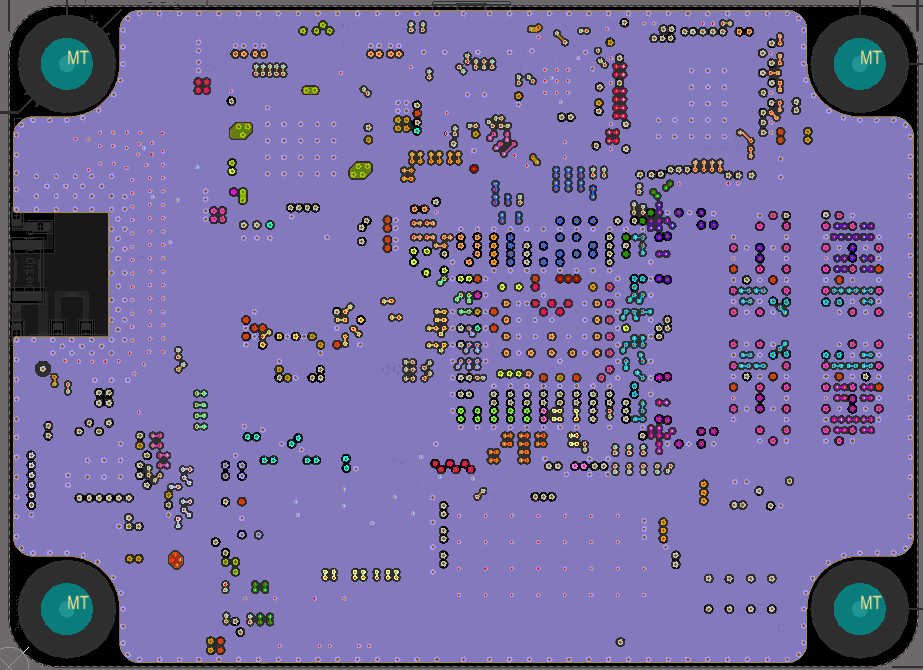

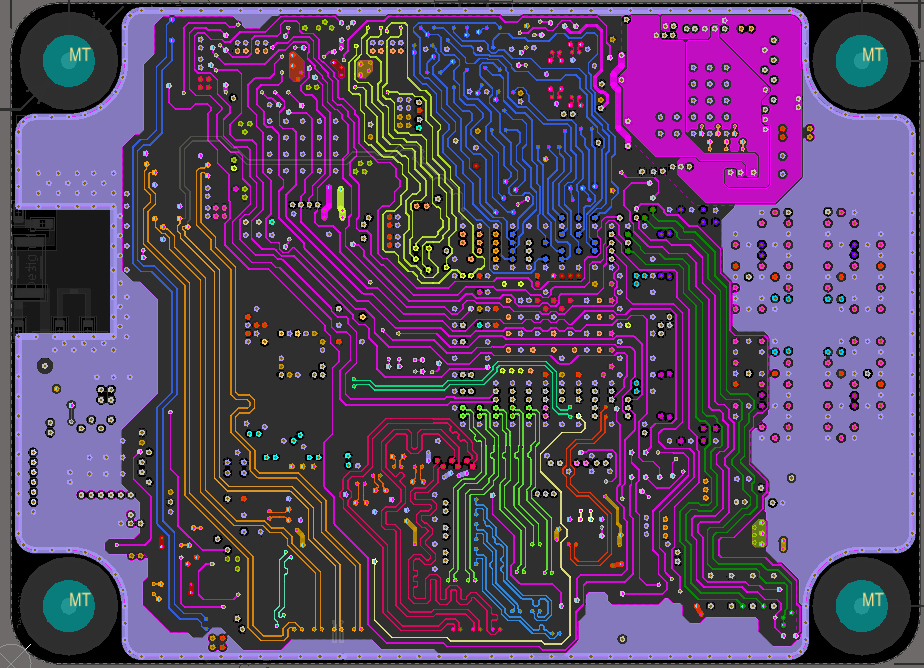

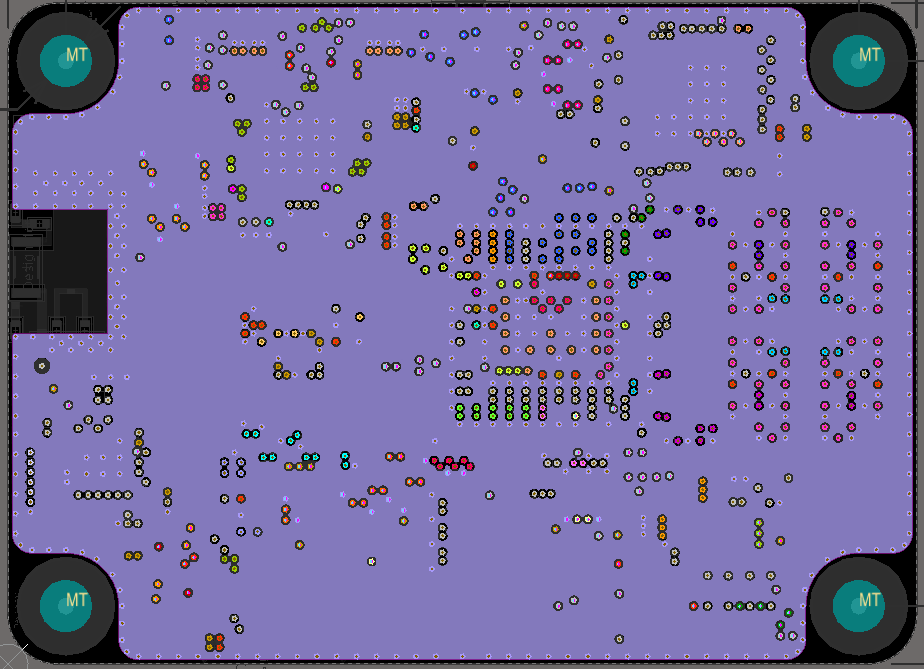

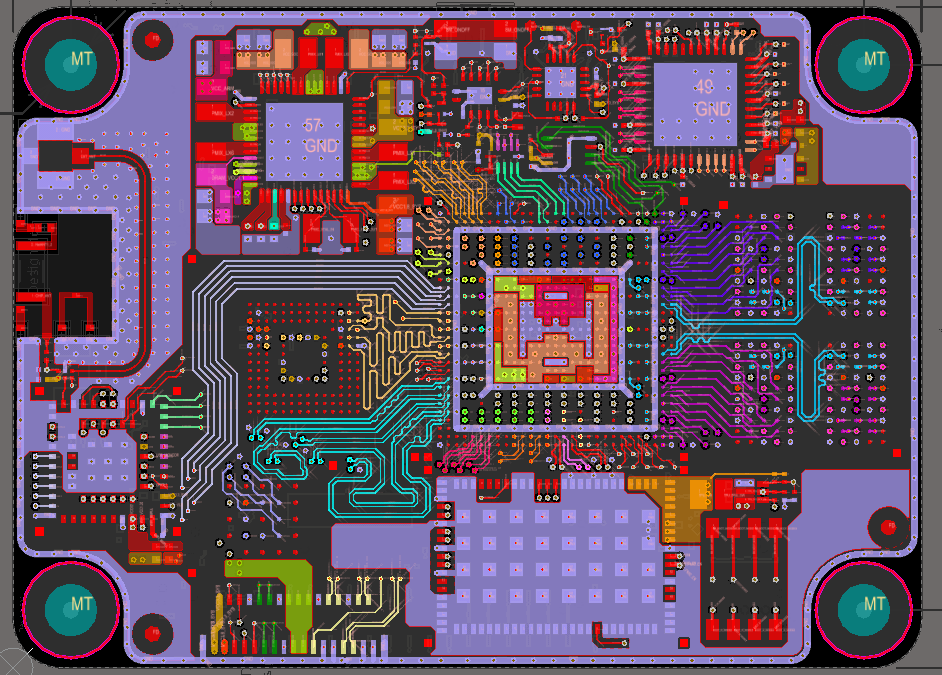

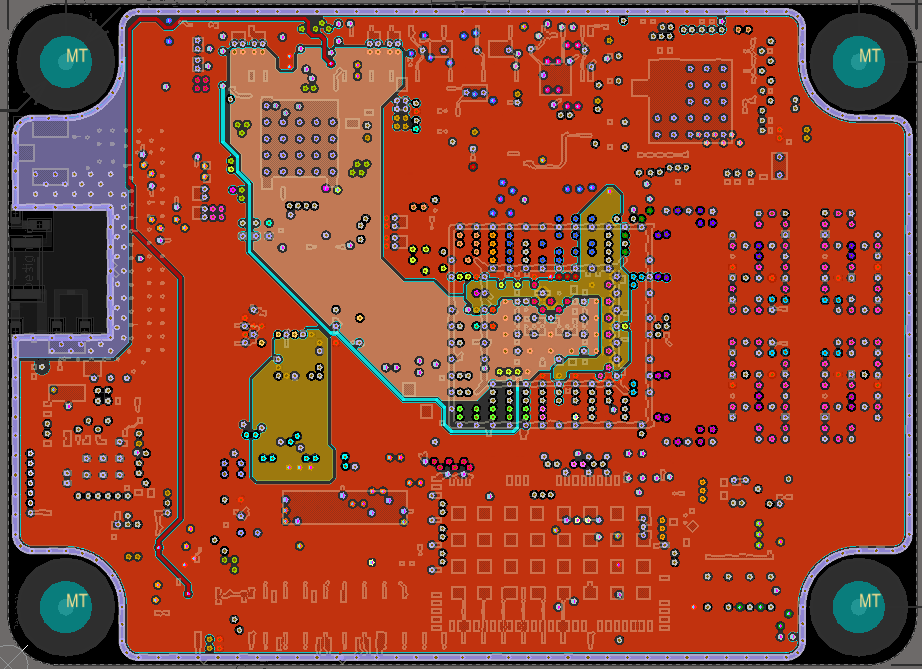

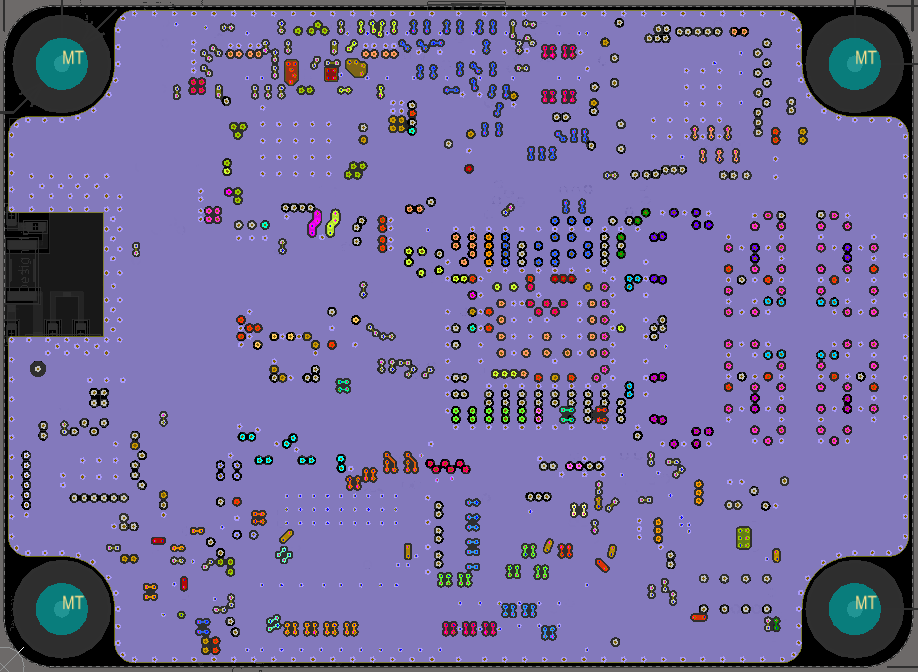

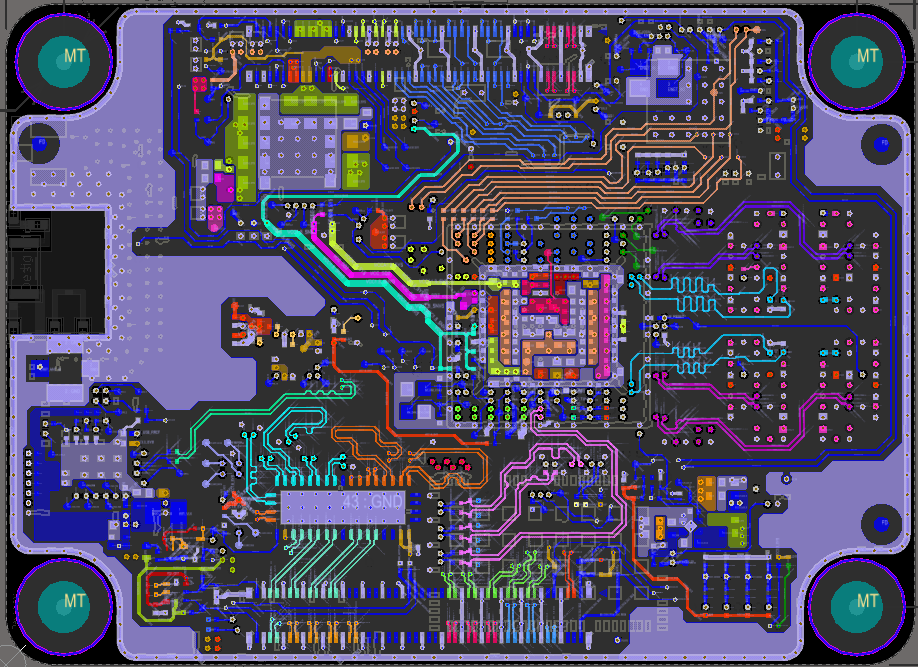

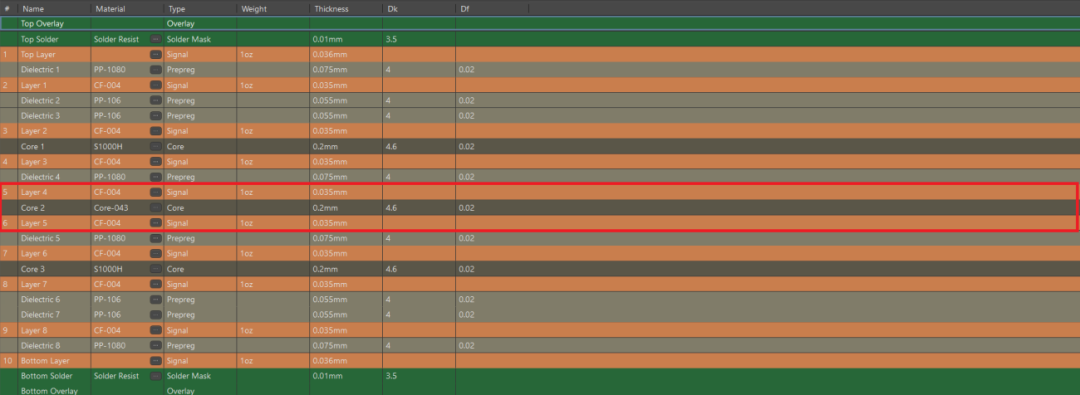

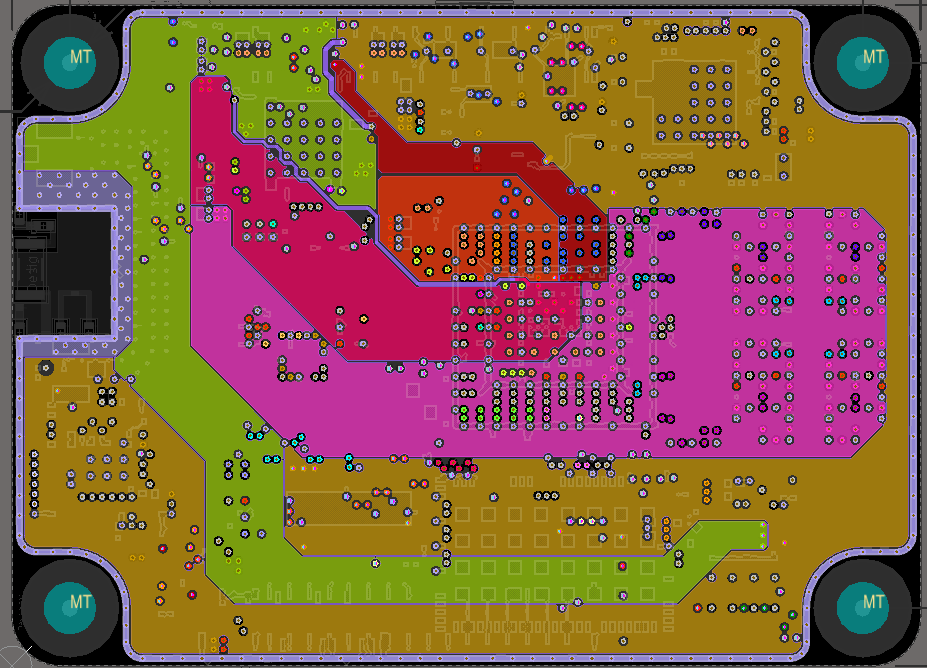

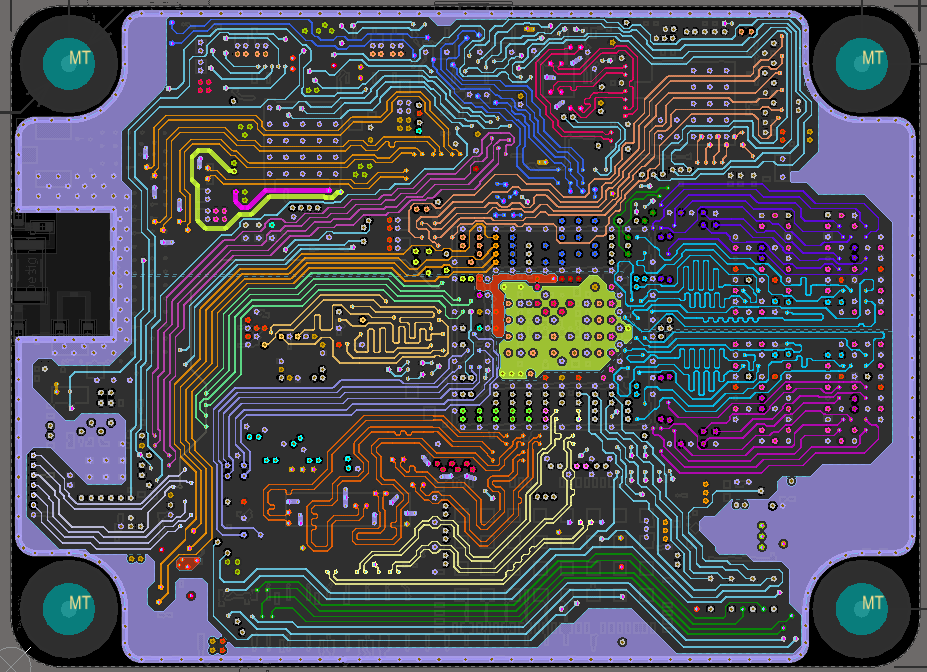

优秀原理图和PCB分享，又是技术细节拉满的一天！

原理图采用层次化设计，先了解一下什么是层次化设计？

层次化设计包括主电路图和子电路图两部分。主电路图展示各模块之间的系统连接关系，而子电路图则描述具体的功能模块。模块之间通过端口、页面符或图纸入口实现电气连接。结合本期的设计案例，具体详细情况如下：

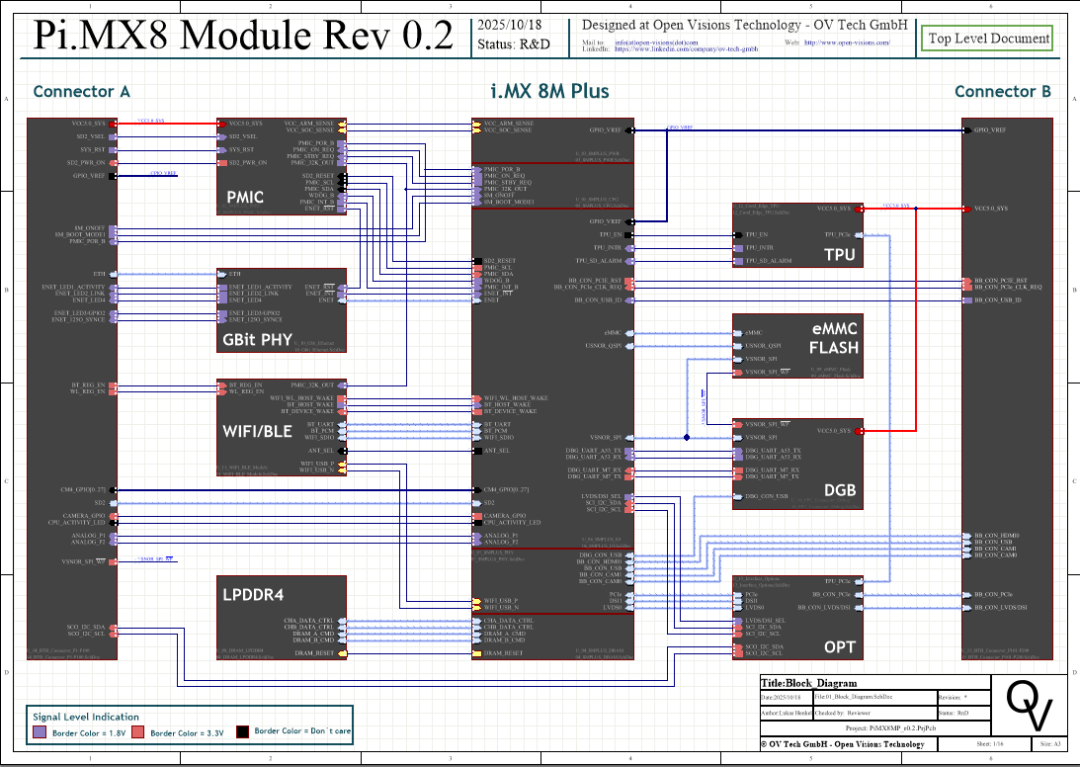

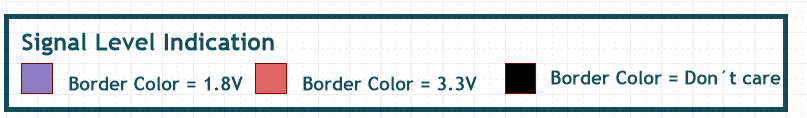

1、Block-Diagram

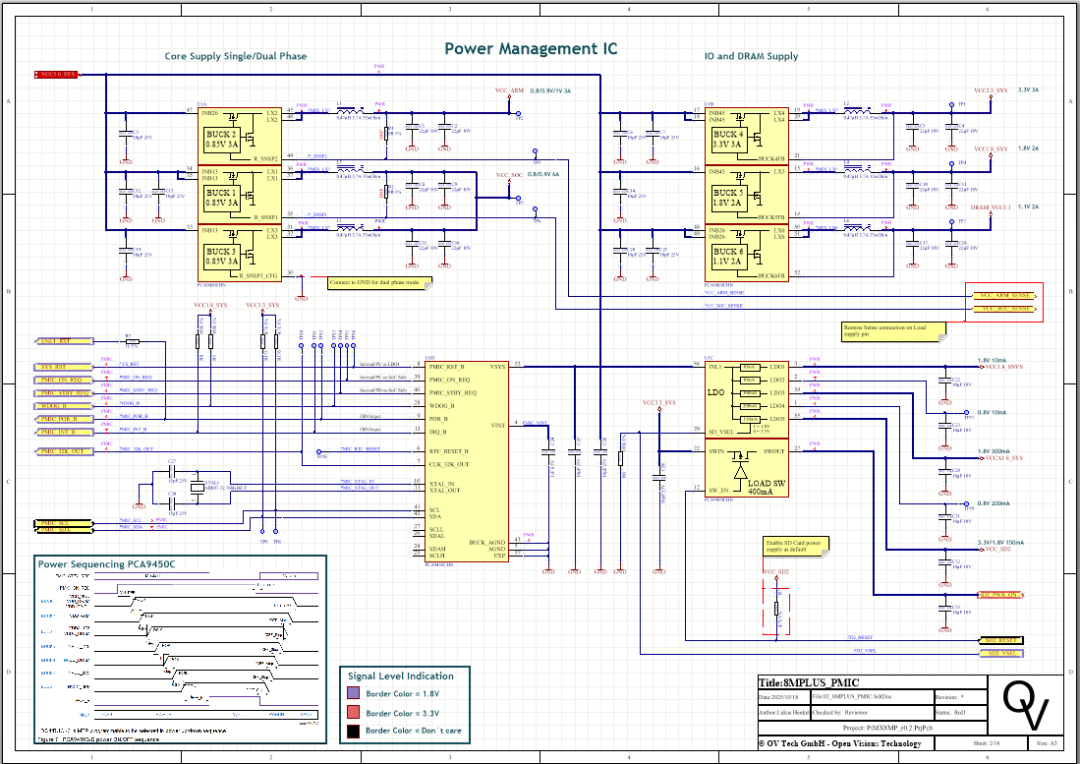

2、8MPLUS_PMIC

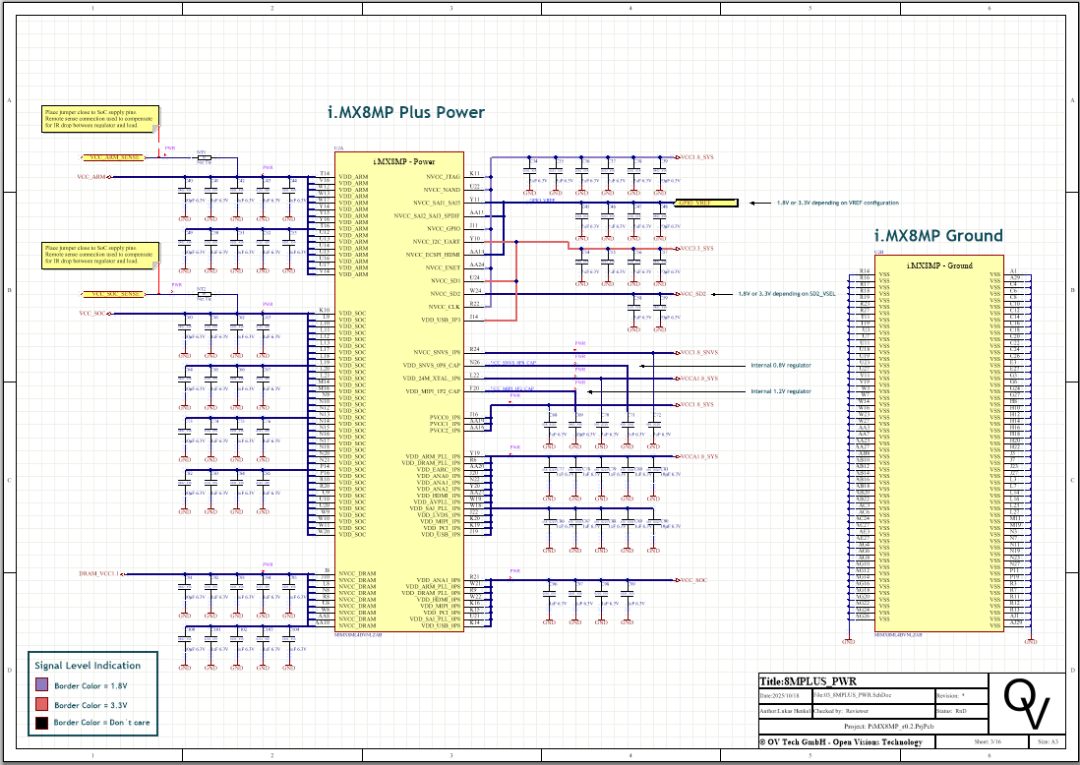

3、8MPLUS_PWR

 4、8MPLUS_DRAM

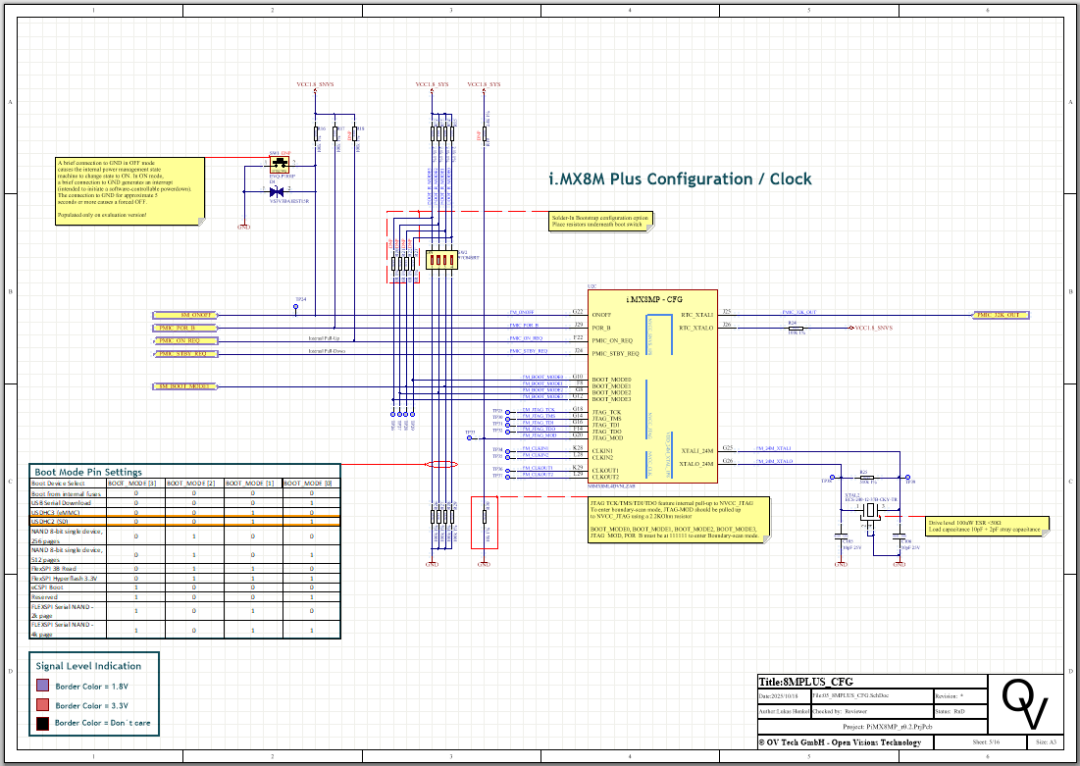

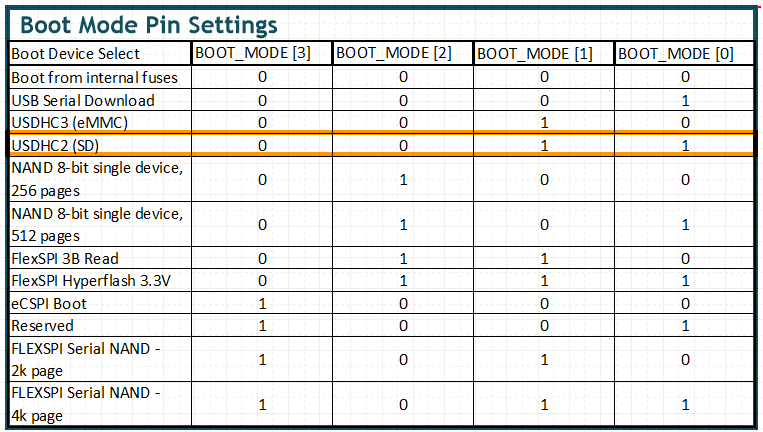

5、8MPLUS_CFG

6、8MPLUS_IO

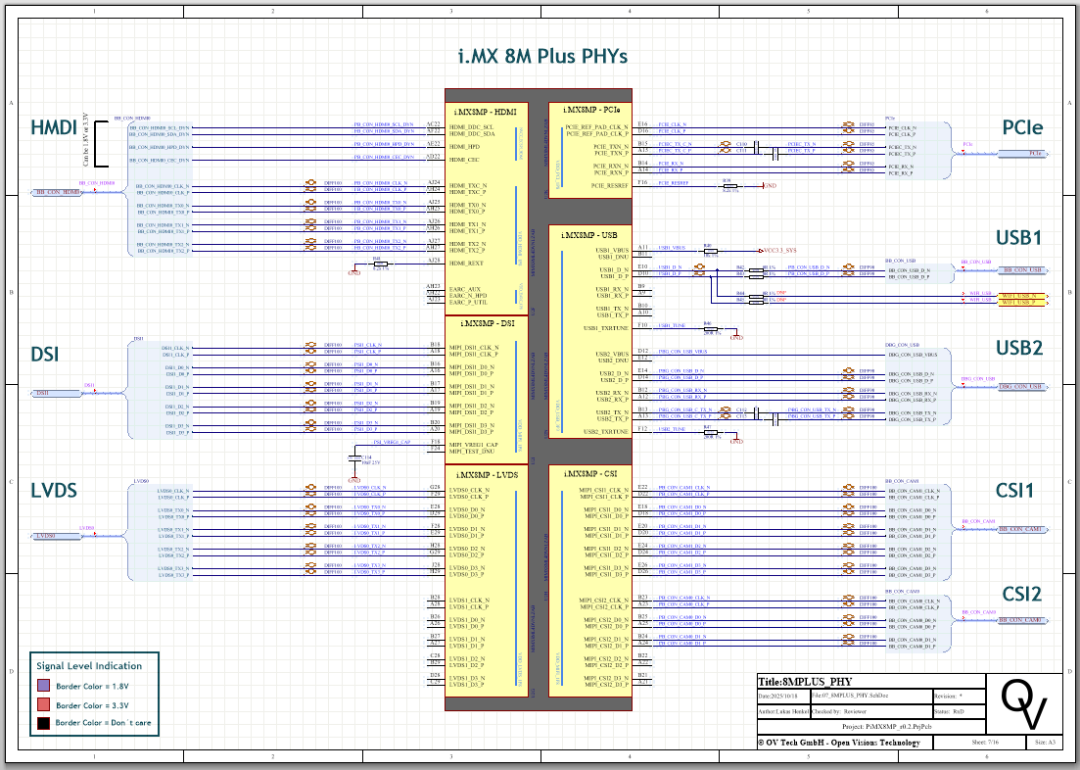

7、8MPLUS_PHY

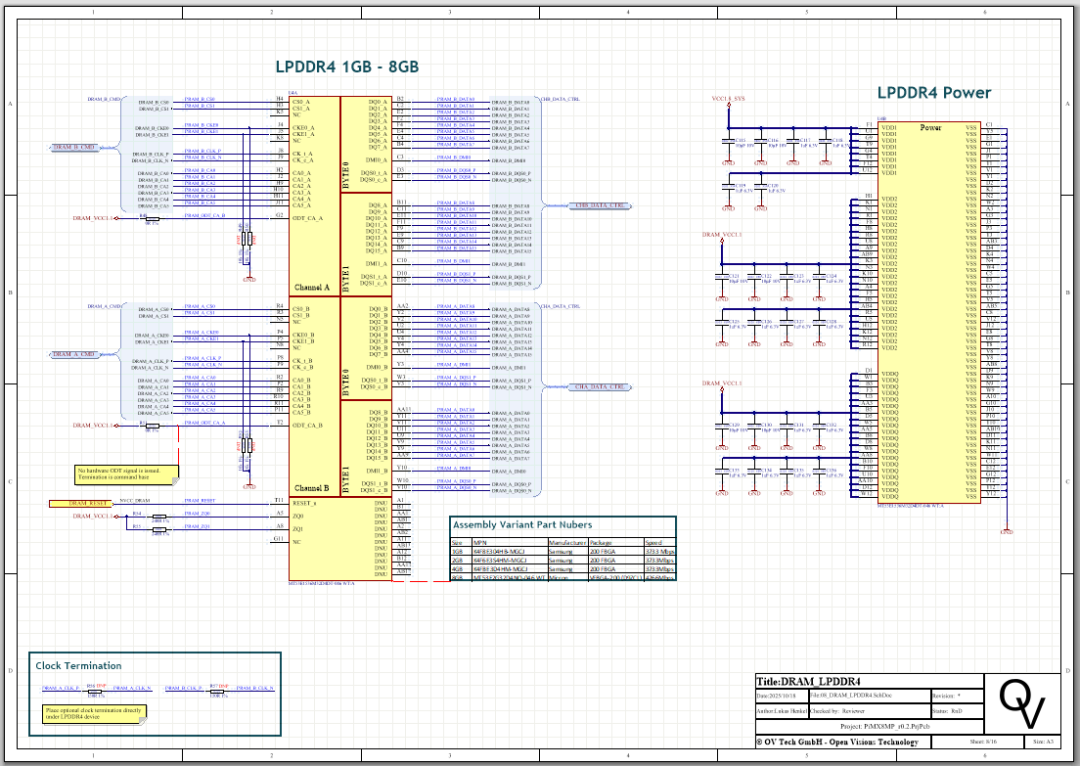

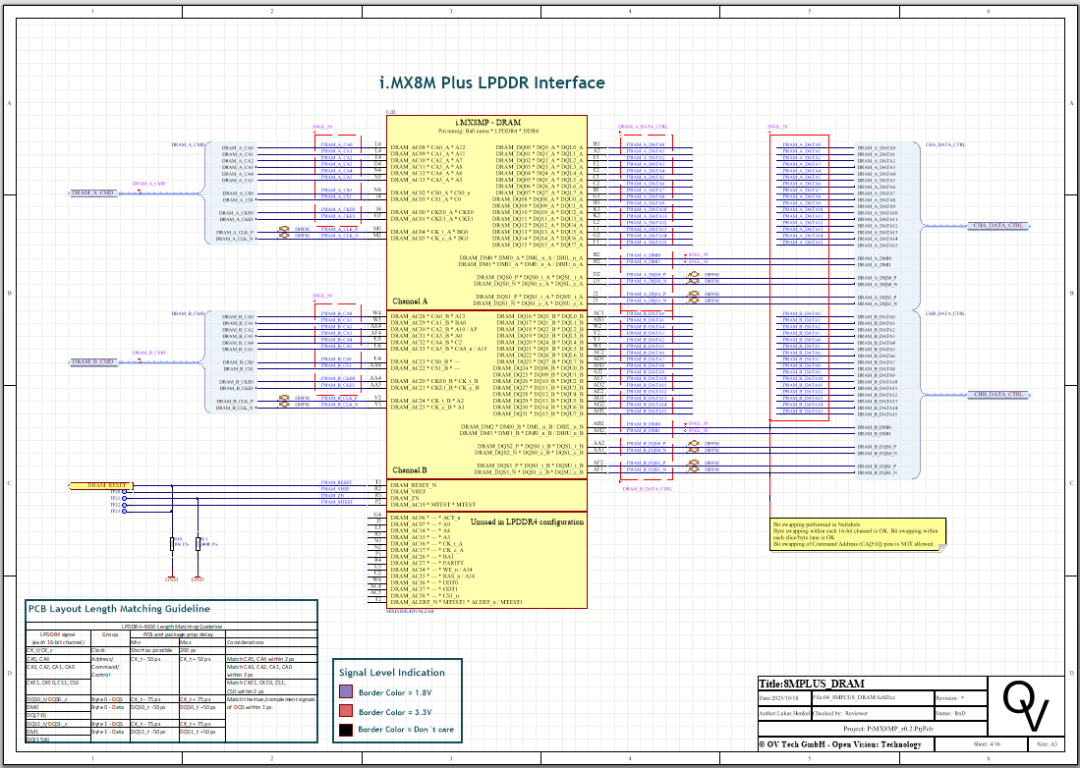

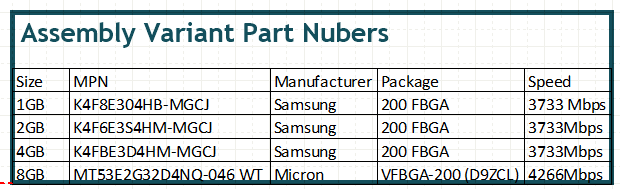

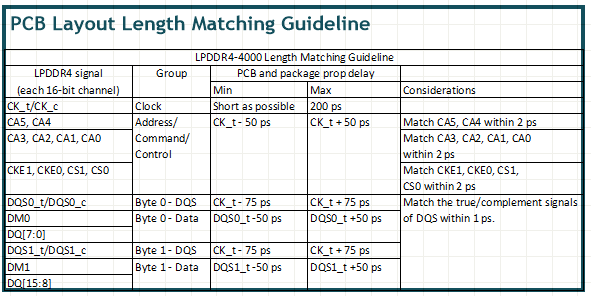

8、DRAM_LPDDR4

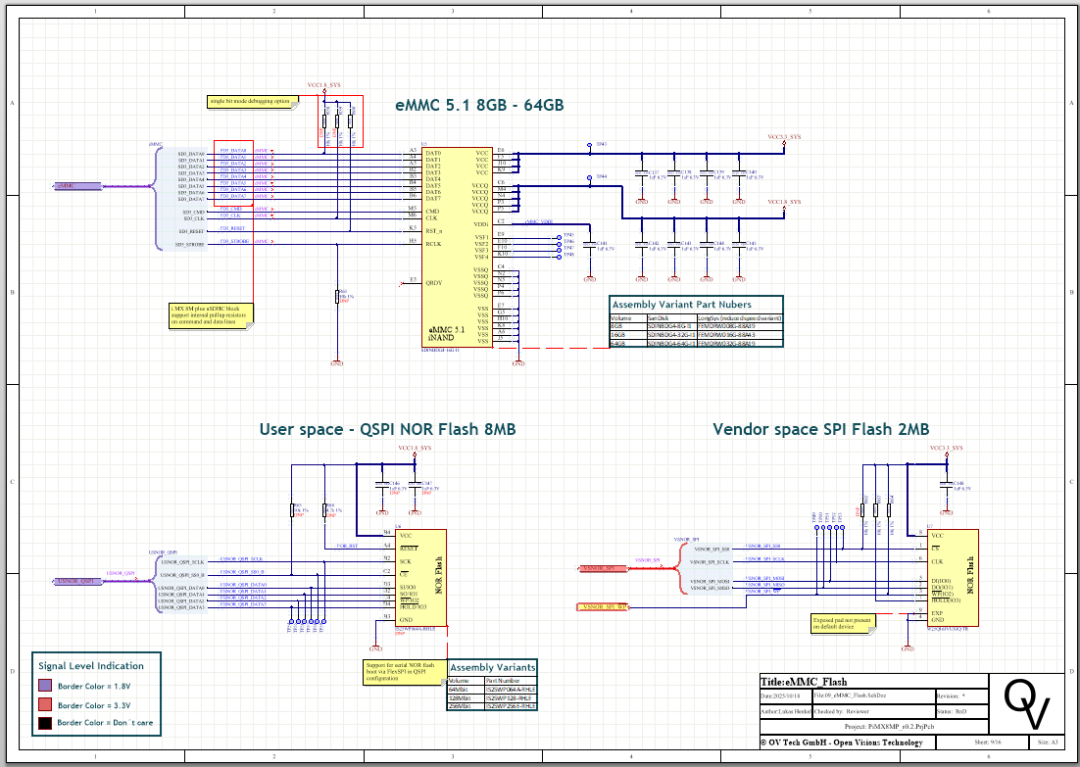

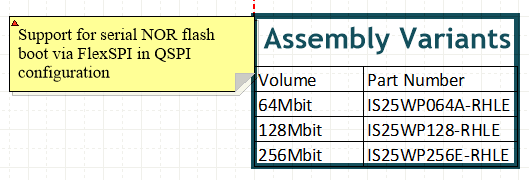

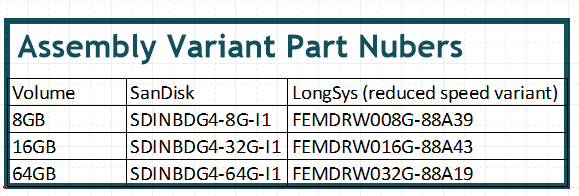

9、eMMC_Flash

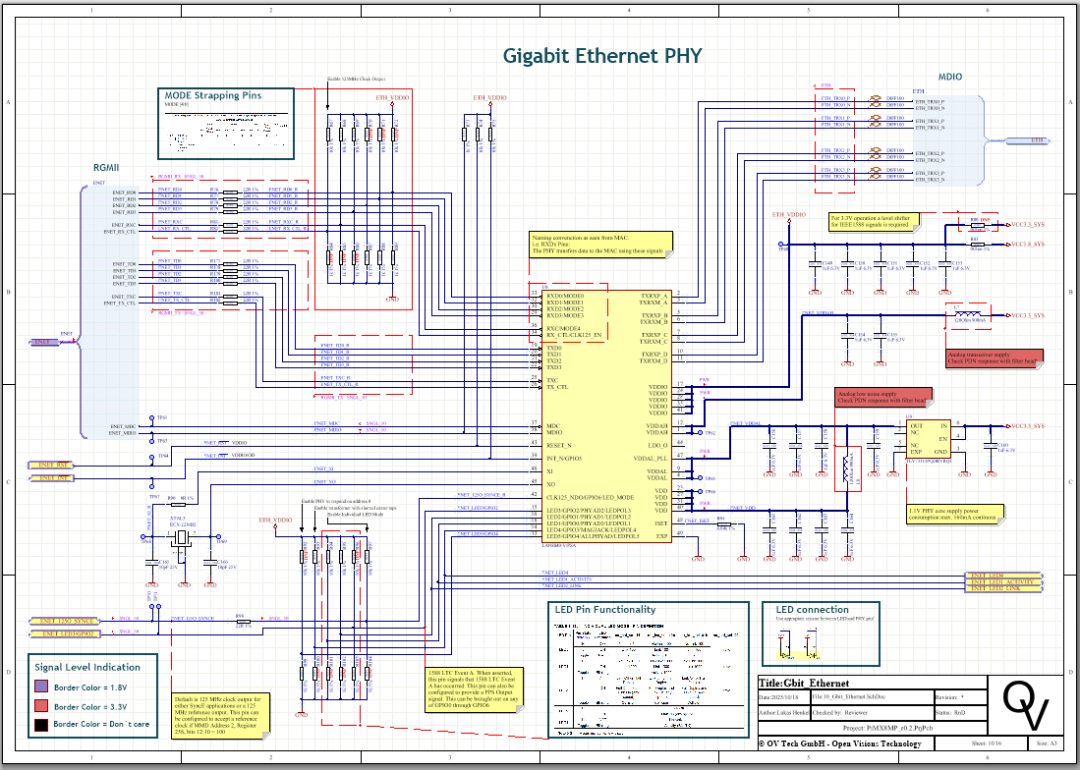

10、Gbit_Ethernet

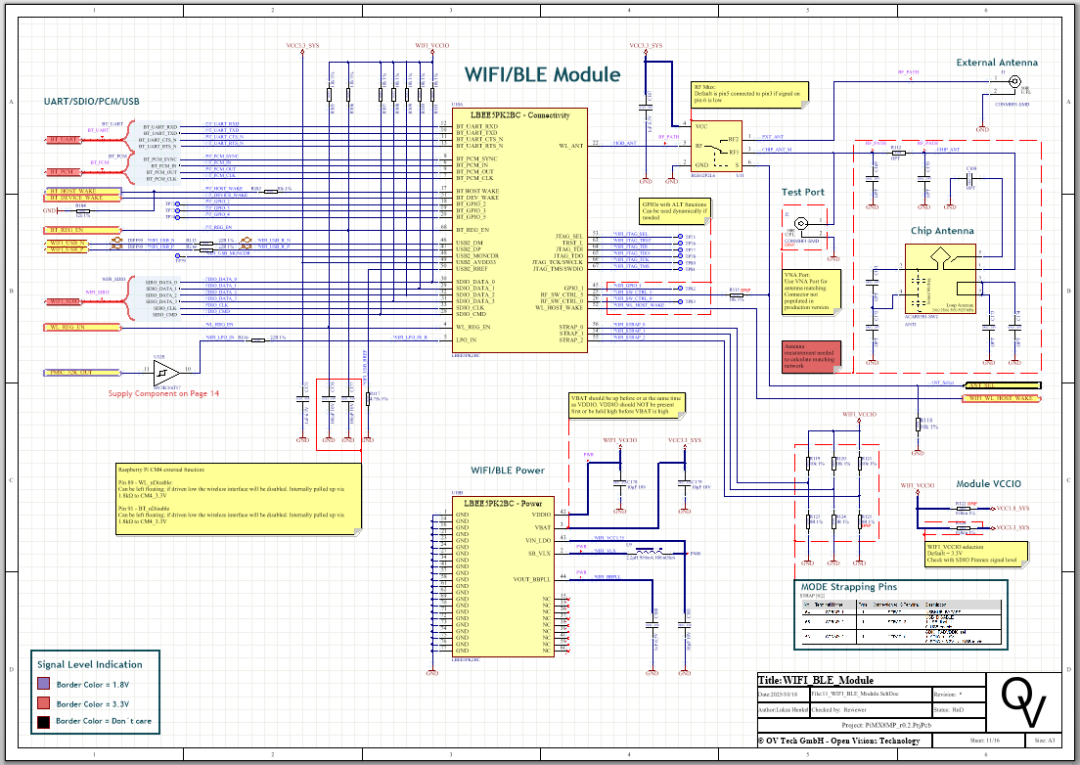

11、WIFI_BLE_Module

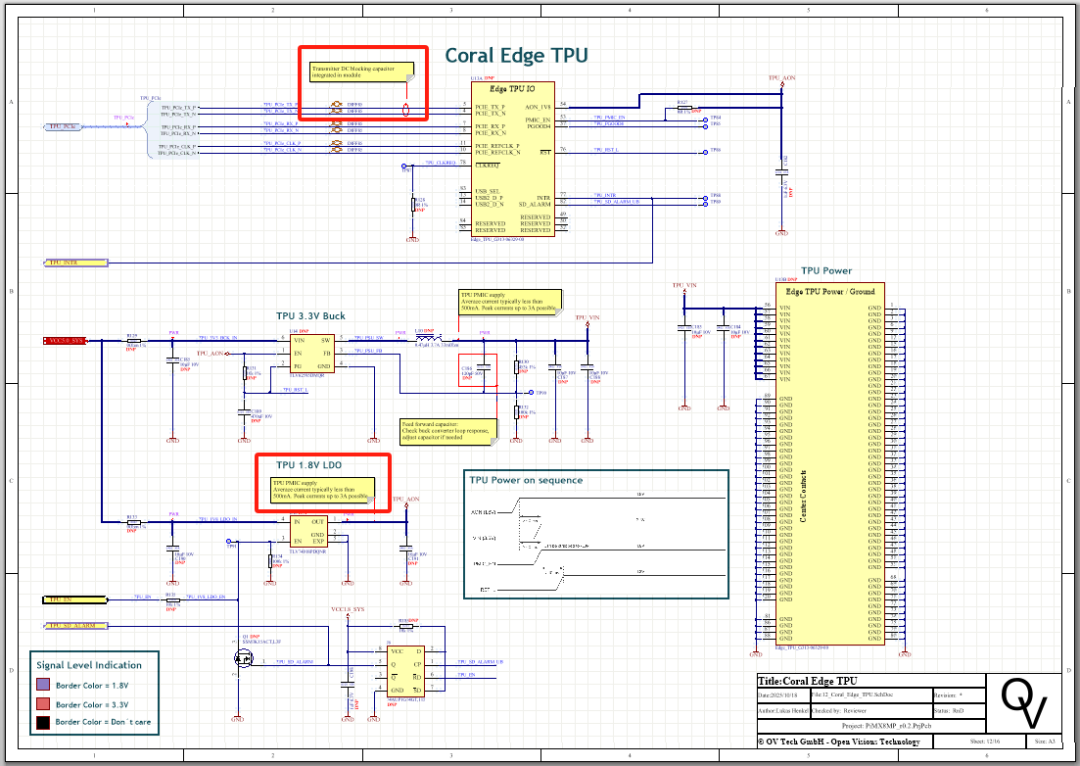

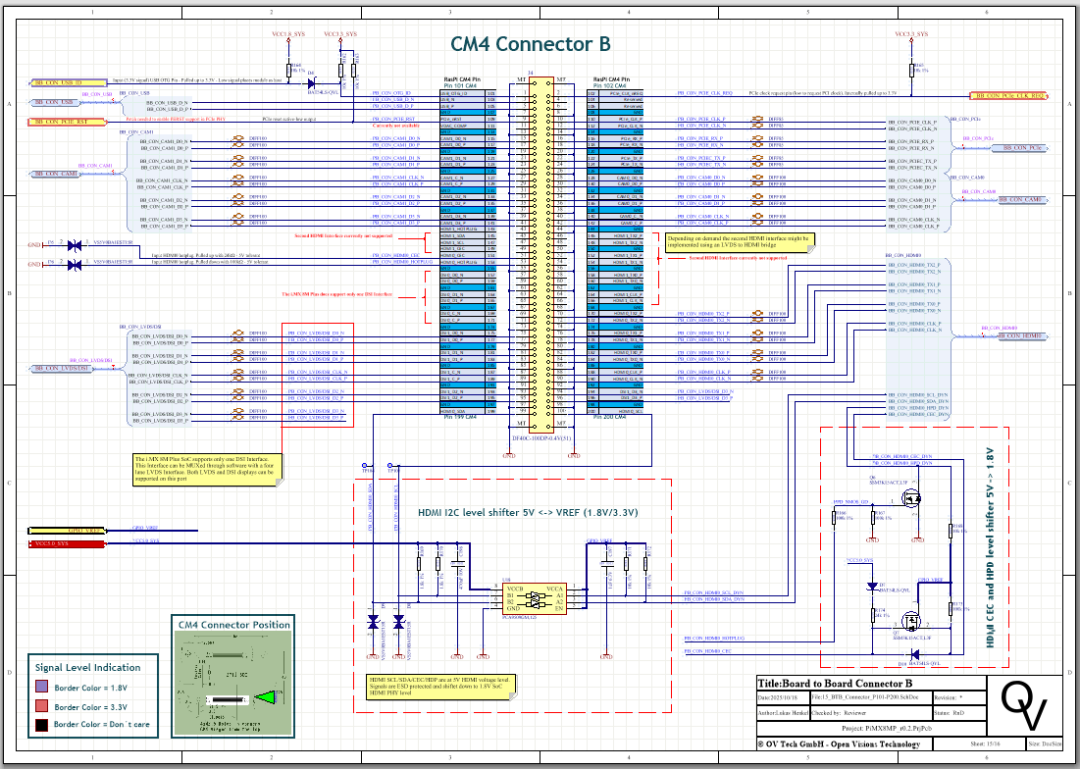

12、Coral Edge TPU

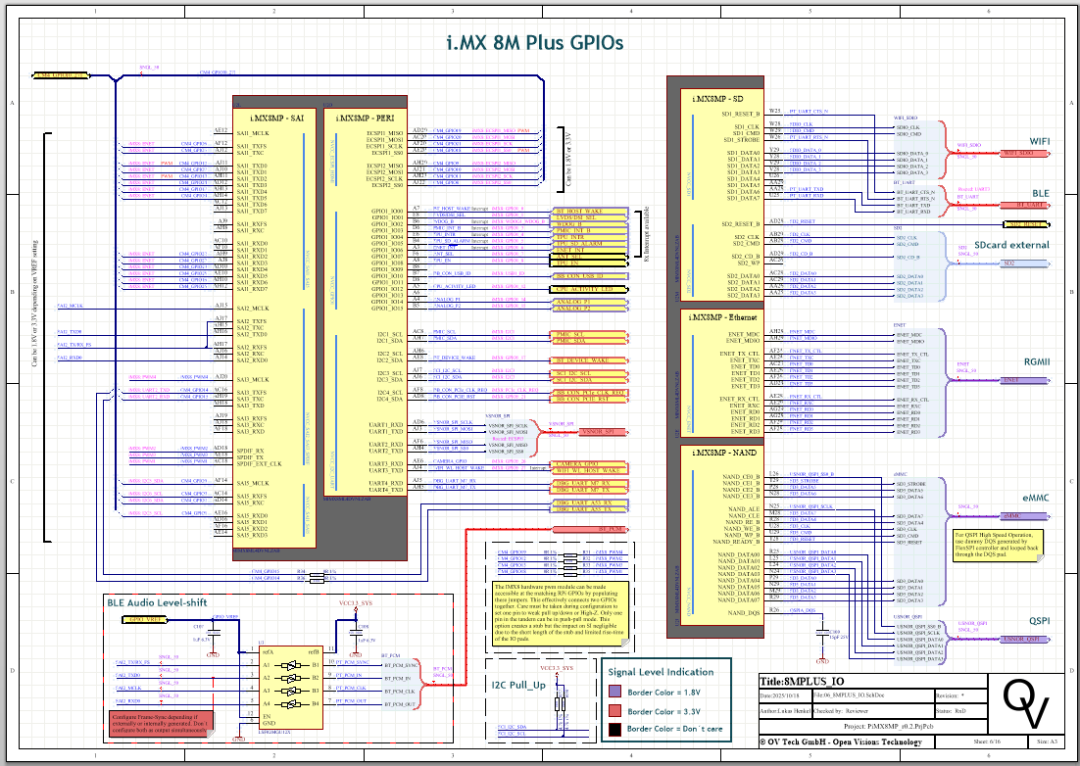

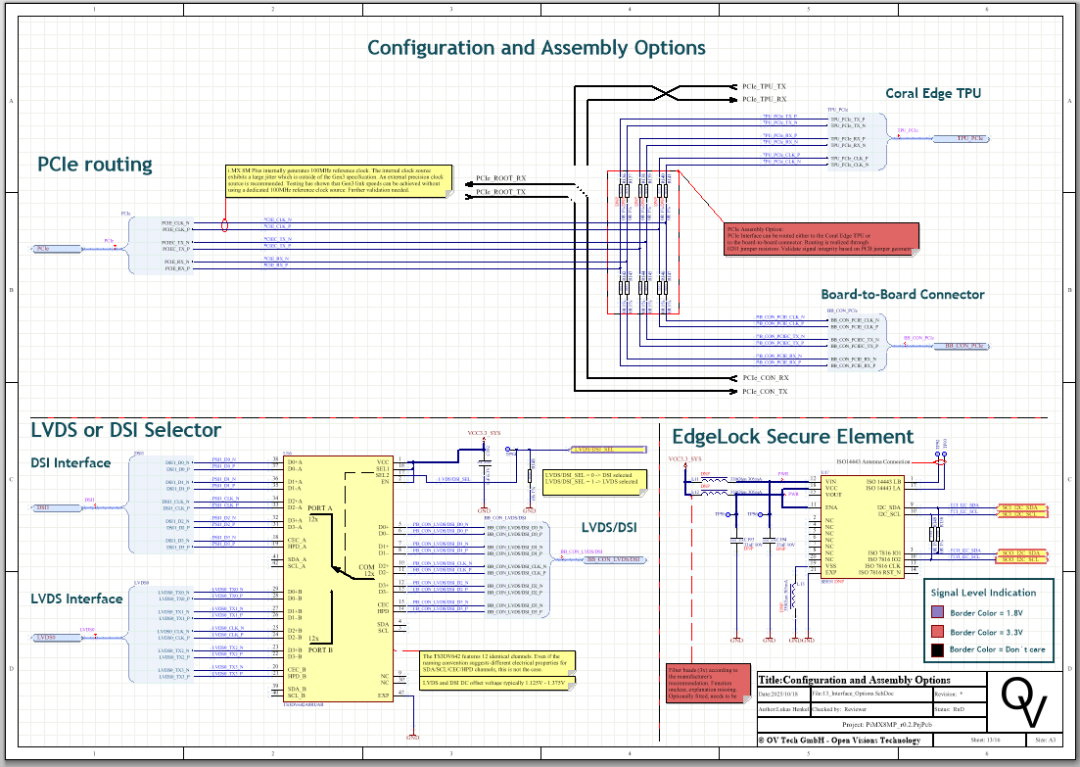

13、Interface_Options

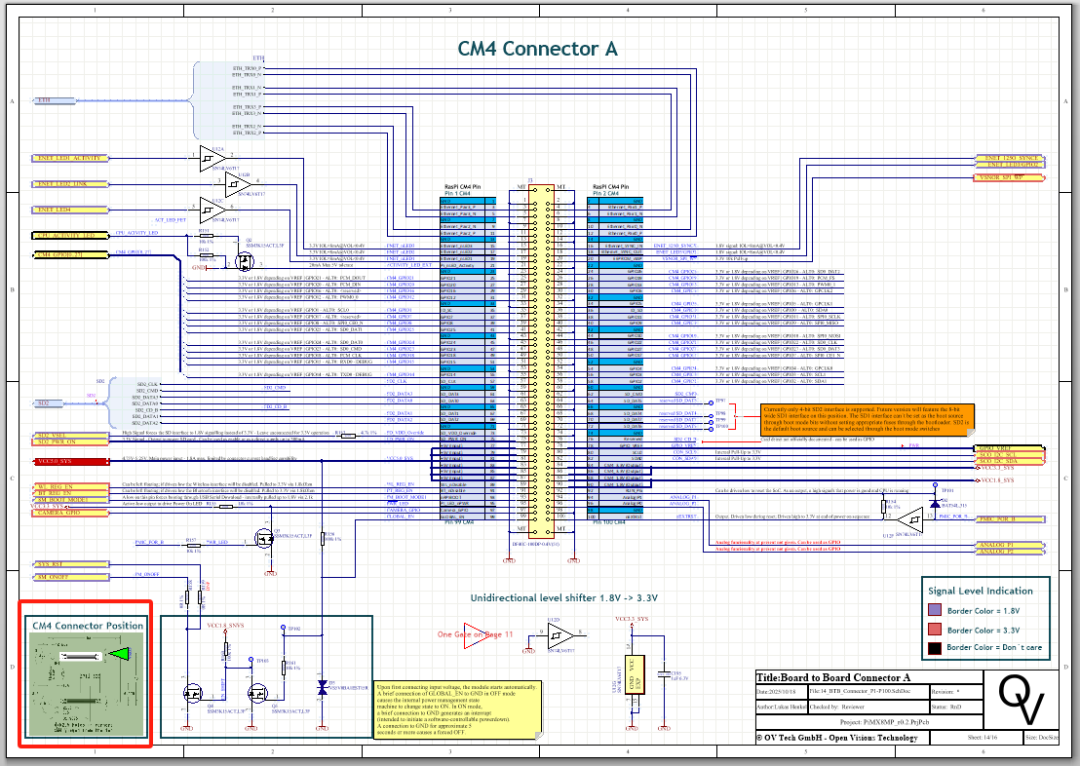

14、CM4 Connector A

15、CM4 Connector B

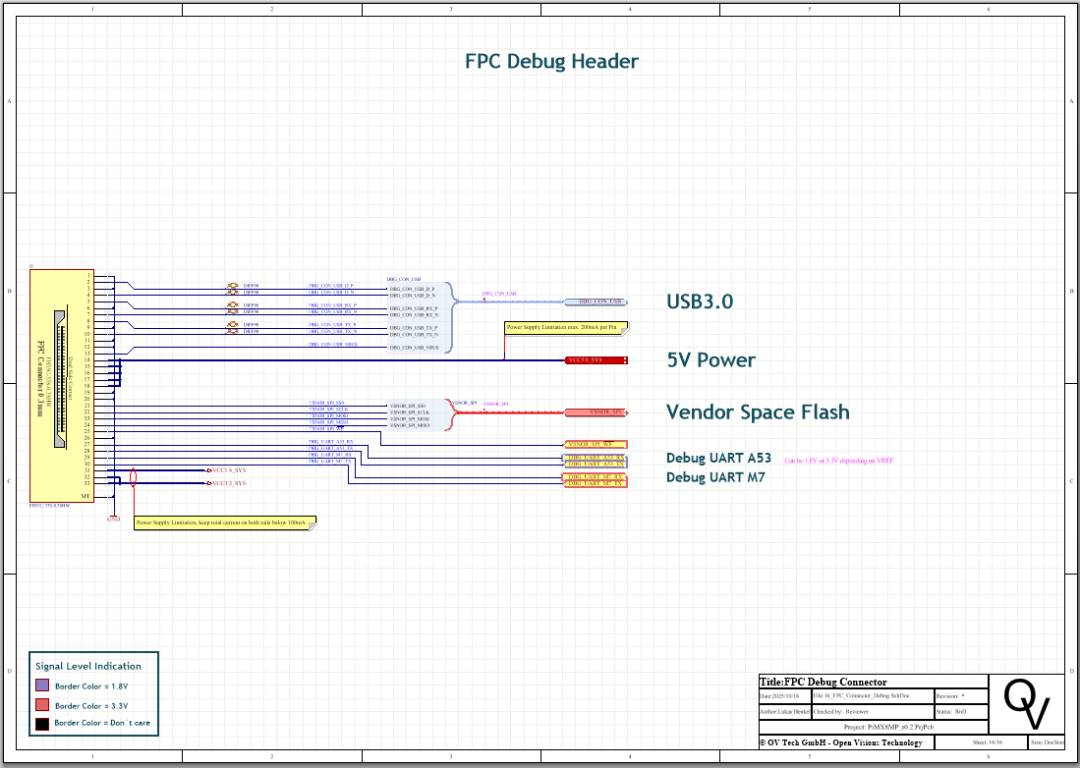

16、FPC Debug Header

最后再说一句“不要把把所有赌注压在公司”，多提升自己，也欢迎各位硬件组长、硬件经理、硬件总监，公司CTO
