【技术深析】纯电续航、成本、环保三赢？德纳推出三电平逆变器的硬核解决方案
近期，全球电驱动领域巨头德纳公司发布了一份关于 “高性能电动汽车多电平逆变器拓扑” 的深度研究，从技术原理到实际案例，全面拆解了三电平逆变器如何解决纯电动车的 “效率、成本、碳足迹” 三大核心痛点。今天我们就用通俗的语言，带大家读懂这份硬核报告，看看这项技术到底有多 “香”。
一、先认识下 “电驱动巨头” 德纳：120 年积淀的技术底气
在聊技术前，先得知道是谁在做研究 —— 毕竟电驱动系统不是 “小打小闹”，需要深厚的产业积累。
德纳成立于 1904 年，至今已有 120 年历史，是全球领先的汽车传动、电驱动系统解决方案提供商。从数据就能看出它的实力：
全球有83 个主要生产基地，业务覆盖30 个国家，服务 135 个国家的 1.2 万 + 客户； 拥有1.1 万 + 项专利，技术研发实力雄厚； 2024 年销售额达103 亿美元，全球员工超 3.9 万人，9 个技术中心遍布 6 大洲。

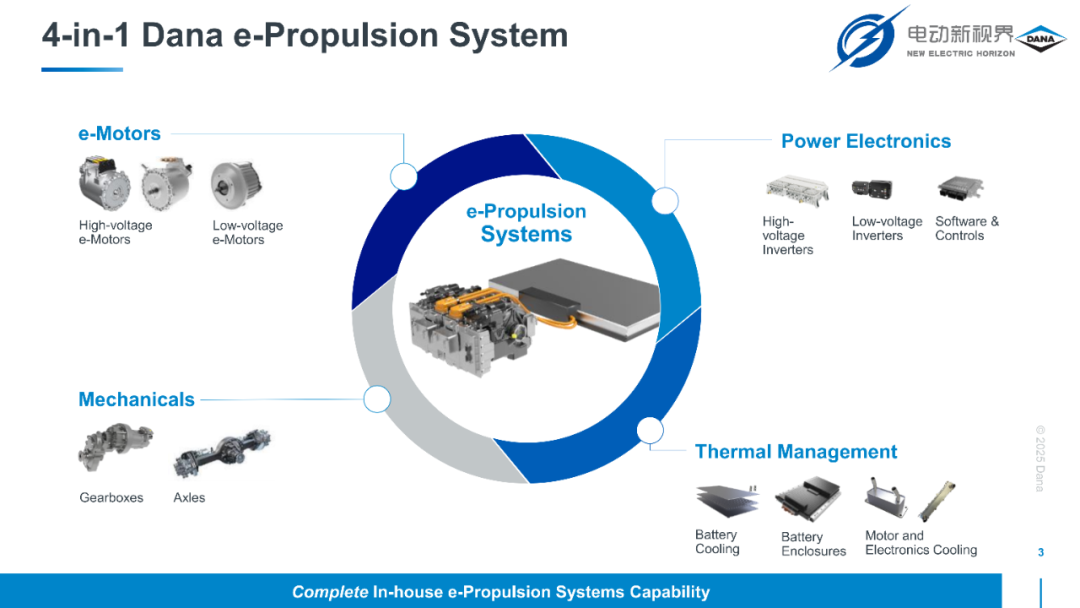

而在电动车领域，德纳的核心竞争力是4 合 1 电驱动系统—— 把 “电机（高压 + 低压）、逆变器（高压 + 低压）、减速器、热管理（电机电子冷却、电池冷却）” 等关键部件集成在一起，还配套了软件控制系统和电池外壳。这种 “全栈自研 + 集成化” 的能力，让它能从系统层面优化效率，也为三电平逆变器的研究提供了 “从理论到落地” 的基础。
二、为什么要 “升级” 逆变器？两电平的 “效率痛点” 藏在低负载里
要理解三电平逆变器的价值，得先搞清楚：逆变器是干嘛的？
简单说，逆变器是电动车的 “能量转换器”—— 电池输出的是直流电，而驱动车轮的电机需要交流电，逆变器的作用就是把直流电 “变” 成交流电，同时精准控制电流、电压的大小和频率，直接决定电机的效率和能耗。
目前市面上主流的是 “两电平逆变器”，但它有个绕不开的问题：低负载时损耗太高，直接影响续航。

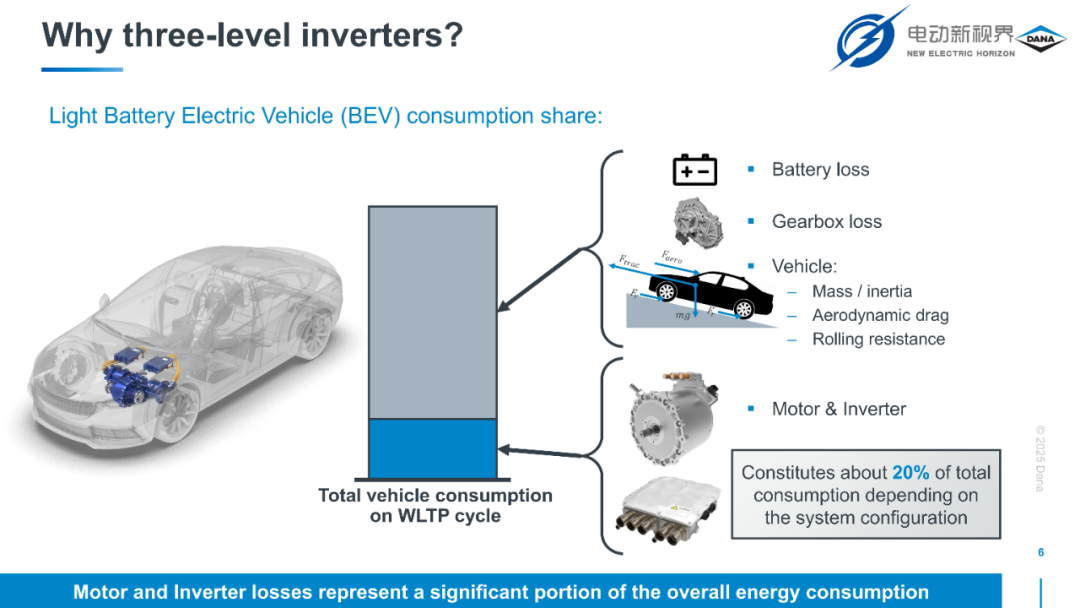

德纳研究数据显示：在轻型纯电动车（BEV）的总能耗中，电机 + 逆变器的损耗占了约 20%（具体比例取决于系统配置），而这部分损耗里，“开关损耗”（开关器件通断时产生的能量损失）在低负载时尤为突出：

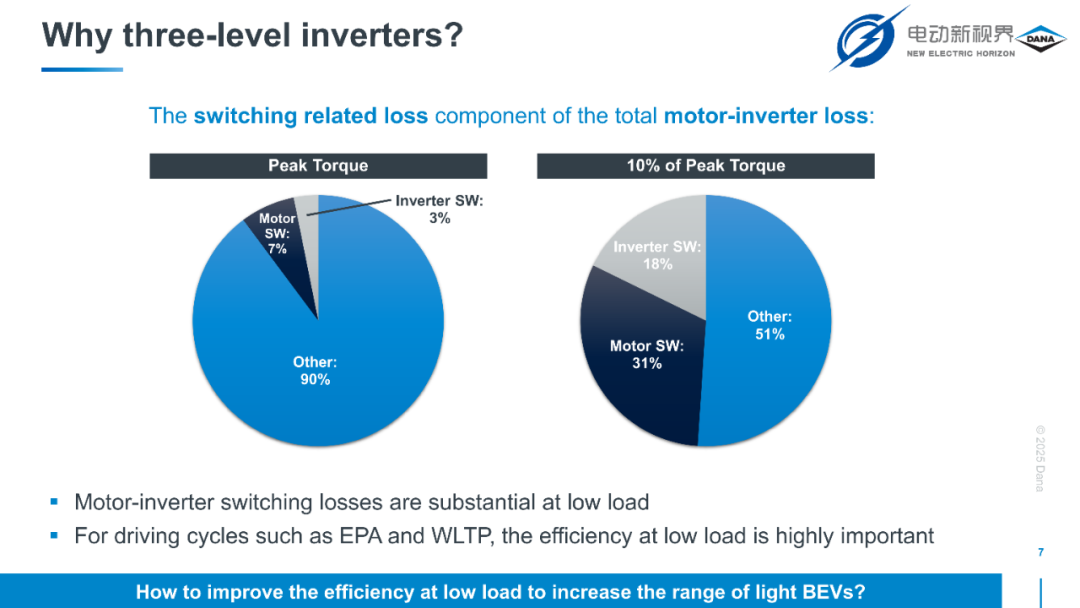

当电机输出 “峰值扭矩”（比如急加速、爬坡）时，逆变器开关损耗只占总损耗的 3%，电机开关损耗占 7%； 但当扭矩只有峰值的 10%（比如低速巡航、轻踩油门）时，逆变器开关损耗飙升到 18%，电机开关损耗更是高达 51%！
而我们日常开车，大部分时间都是 “低负载工况”—— 比如城市通勤、低速跟车，这时候两电平逆变器的高损耗，就像 “车子没跑多远，能量先被逆变器‘浪费’了”。
更关键的是，纯电动车的续航测试（比如 WLTP 全球统一循环、EPA 美国循环），恰恰模拟的是日常驾驶场景，低负载效率直接决定了最终的续航成绩。所以，要提升续航，不能只靠加电池，优化逆变器在低负载时的效率，才是 “性价比更高” 的方案 —— 这就是三电平逆变器的核心使命。
三、三电平逆变器到底好在哪？从 “原理” 到 “损耗” 的全面优化
三电平逆变器和两电平的核心区别，在于 “电压等级”—— 两电平只有 “高电压（+V）” 和 “低电压（-V）” 两个等级，而三电平多了一个 “中间电压（0V）”，这看似简单的 “多一级”，却带来了两大关键优势：谐波更少、损耗更低。
1. 原理对比：多一个 “中间电压”，谐波直接减少

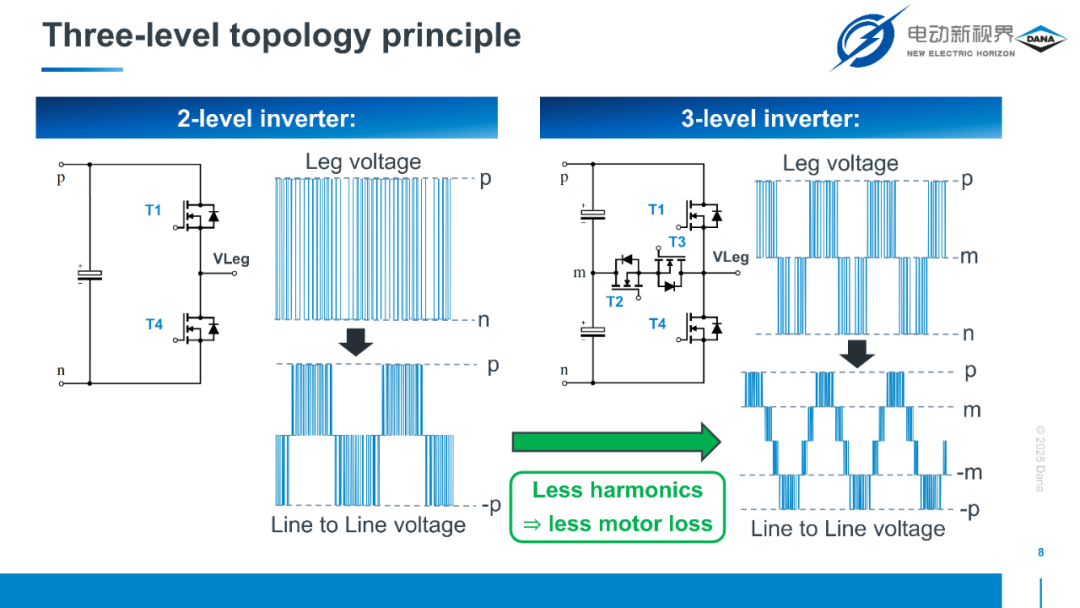

先看电压波形：
两电平逆变器的 “腿电压”（逆变器输出端的电压）只有 “+p” 和 “-p” 两种状态，输出的线电压波形波动大，会产生较多 “谐波”； 三电平逆变器的腿电压多了 “0V”，变成 “+p、0、-p” 三种状态，线电压波形更接近正弦波，谐波含量大幅减少。
这里要解释下 “谐波” 的危害：谐波是电流 / 电压的 “不规则波动”，会让电机铁芯额外发热、线圈损耗增加，相当于 “电机一边干活，一边还要浪费能量对抗谐波”。三电平减少了谐波，自然就减少了电机的额外损耗 —— 这是它提升效率的第一个关键点。
2. 损耗降低：从 “谐波” 到 “开关”，多维度减损

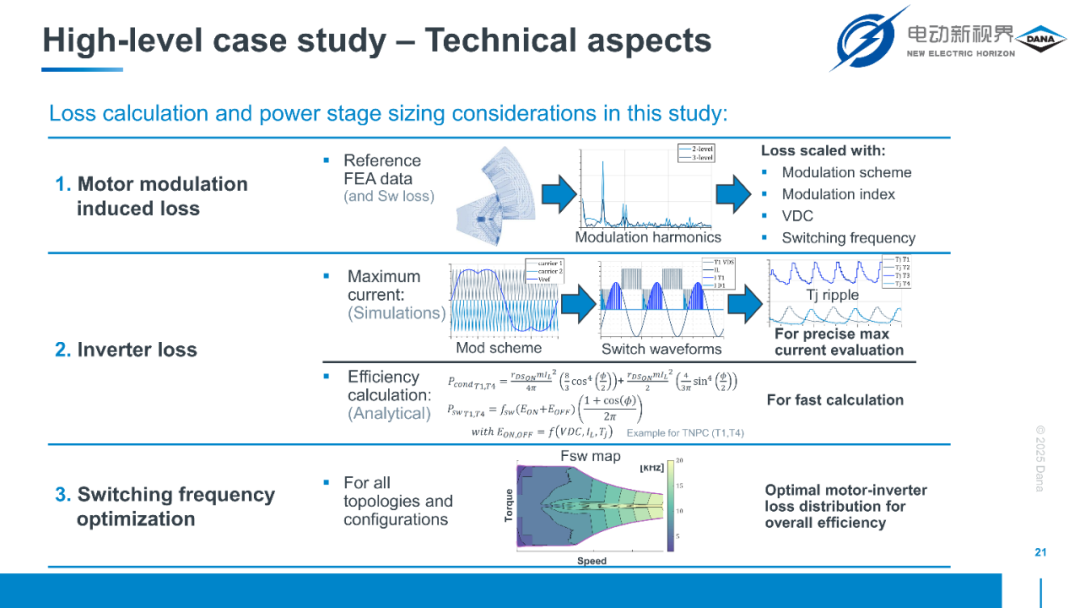

德纳的研究还量化了三电平逆变器如何降低损耗，核心和四个因素相关：

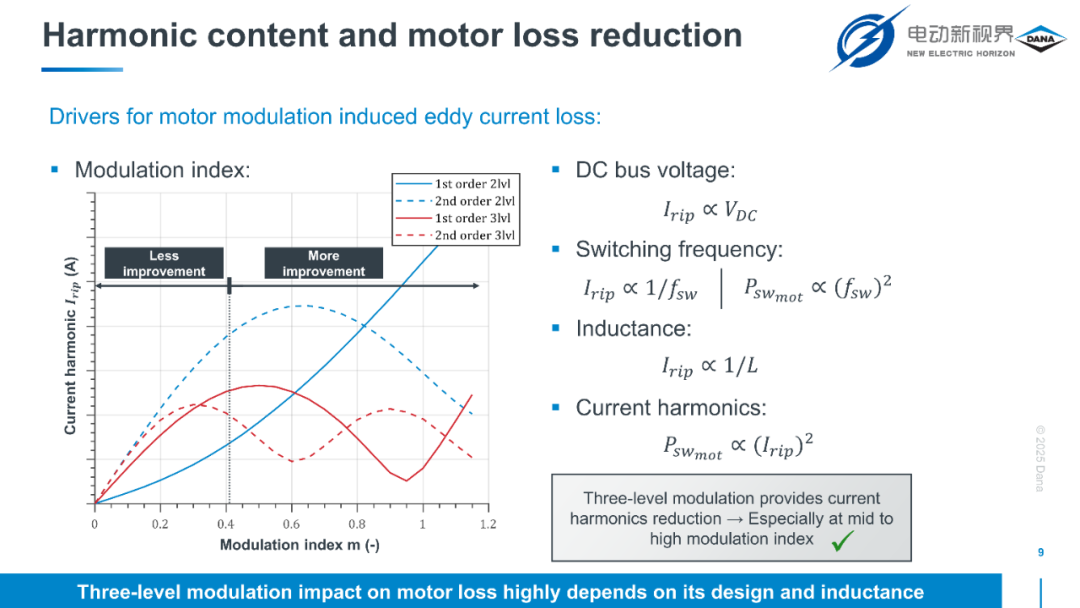

（1）谐波诱导损耗：中高调制指数下优势最明显
“调制指数” 可以理解为 “逆变器输出电压的利用率”，数值越接近 1，电压利用率越高（比如高速巡航时）。
研究发现，三电平逆变器能显著降低 “电流纹波（I_rip）”—— 纹波是谐波的一种表现，直接影响电机损耗。而电流纹波和多个因素相关：
和直流母线电压（V_DC）成正比：电压越高，纹波越大； 和开关频率（f_sw）成反比：开关频率越高，纹波越小（但开关损耗会增加）； 和电机电感（L）成反比：电感越大，纹波越小； 电机的开关损耗（P_sw_mot），更是和纹波电流的平方成正比 —— 纹波少一半，损耗能少四分之三！
而三电平逆变器在 “中高调制指数”（比如高速行驶，电压利用率高）时，电流纹波降低效果最显著，对应的电机损耗也降得更多。
（2）开关损耗：高压开关 “压力减半”，损耗大降
逆变器的核心是 “功率开关器件”（比如碳化硅 SiC、硅 Si），开关损耗的大小，和开关承受的电压变化直接相关。

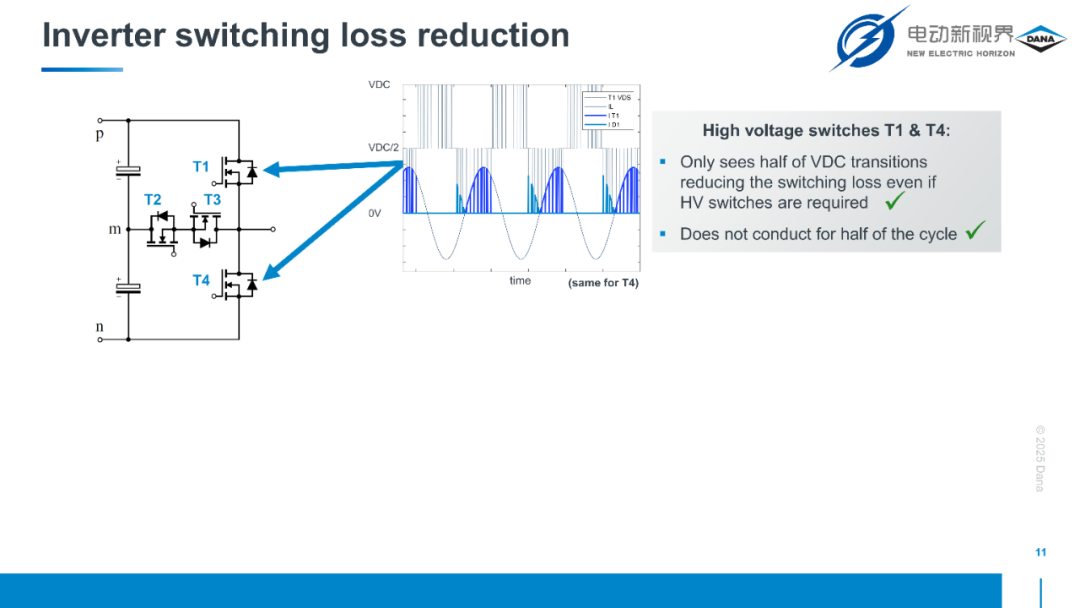

三电平逆变器的高压开关（比如 TNPC 拓扑里的 T1、T4），只需要承受 “一半的直流母线电压（V_DC/2）” 变化 —— 比如直流母线电压是 800V，开关只承受 400V 的电压波动，而两电平开关需要承受全电压（800V）。
电压变化减半，开关损耗自然大幅降低；更重要的是，高压开关在一个周期内 “有一半时间不导通”，相当于 “劳逸结合”，进一步减少了能量浪费。

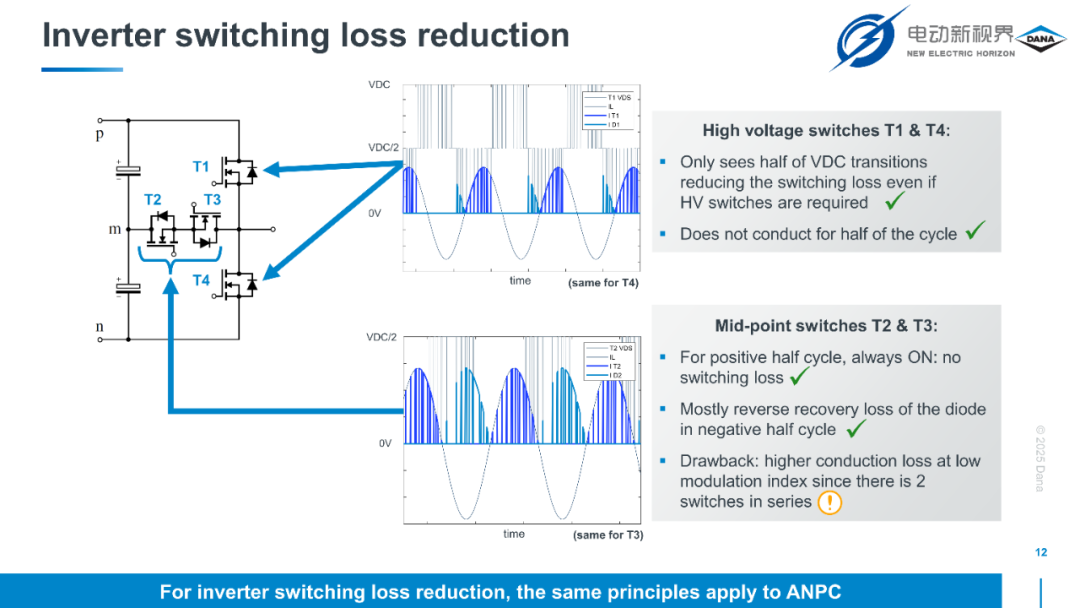

另外，三电平的 “中点开关”（比如 T2、T3）也有优势：在电流正半周时，中点开关一直处于 “导通状态”，没有开关损耗，只有在负半周时会产生少量 “反向恢复损耗”（二极管的固有损耗），整体损耗比两电平低很多。
（3）电容设计：分 “全负载” 和 “部分负载”，平衡成本与体积

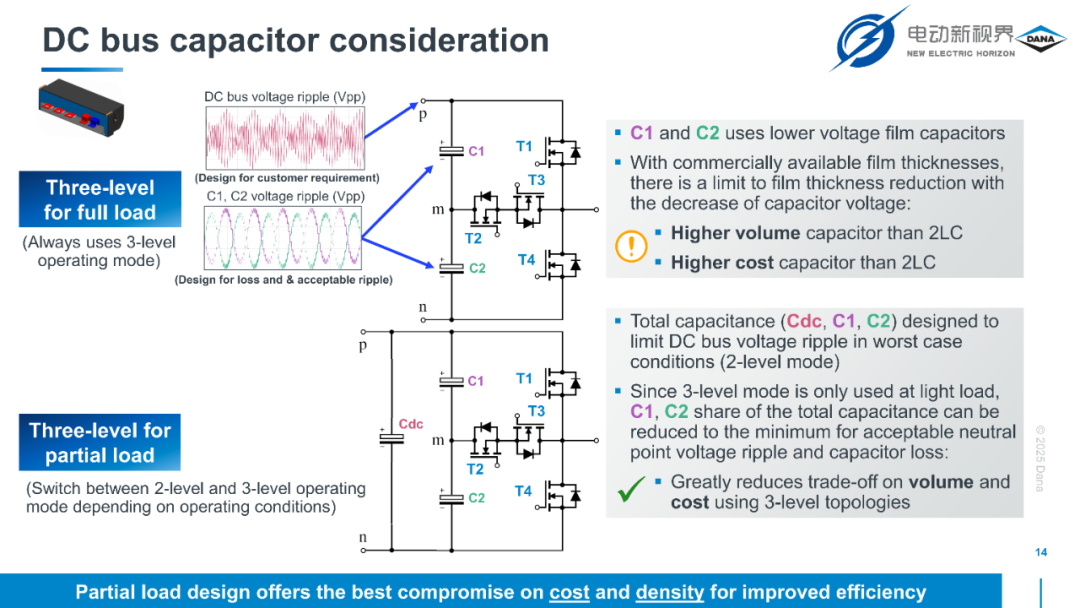

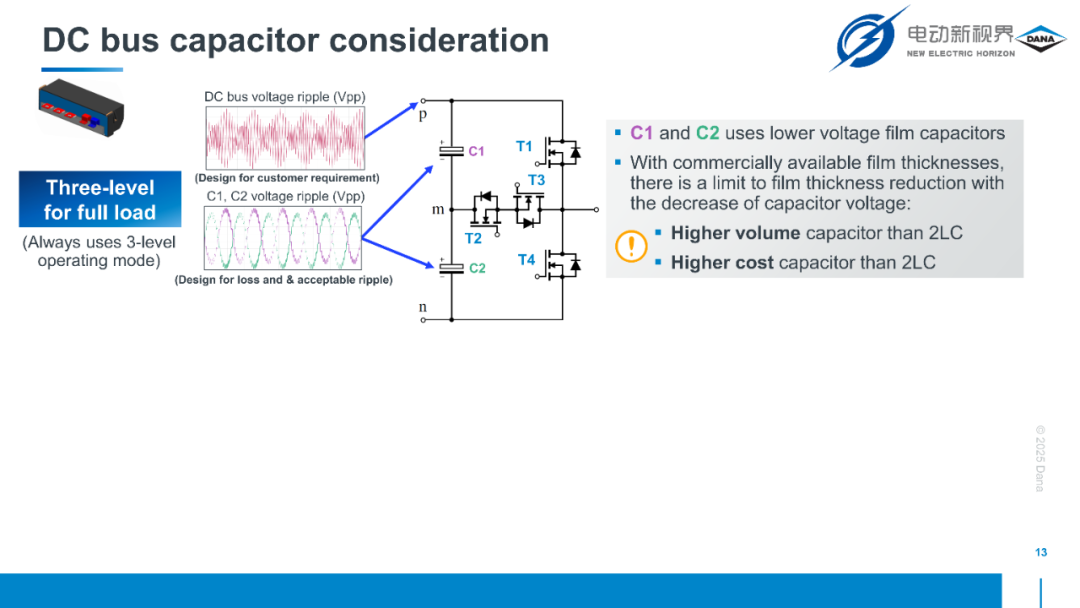

三电平逆变器需要用 “直流母线电容” 来稳定电压，但它用的是 “低压薄膜电容”（比如 600-700V 等级），而两电平用的是高压电容（1200V 等级）。
低压电容的问题是：受限于现有薄膜厚度技术，电压降低后，电容体积和成本反而比两电平高 —— 这是三电平的 “小缺点”。
但德纳提出了一个优化方案：分 “全负载” 和 “部分负载” 设计：
全负载设计：全程用三电平模式，电容需要按 “最坏情况”（比如两电平模式的电压波动）设计，体积和成本较高； 部分负载设计：只在低负载时用三电平（发挥低损耗优势），高负载时切换回两电平，此时电容容量可以最小化（只要满足中点电压波动和损耗要求），大幅降低体积和成本。
这种 “按需切换” 的设计，完美解决了三电平电容的 “成本痛点”，让它从 “理论可行” 变成 “商业落地可行”。

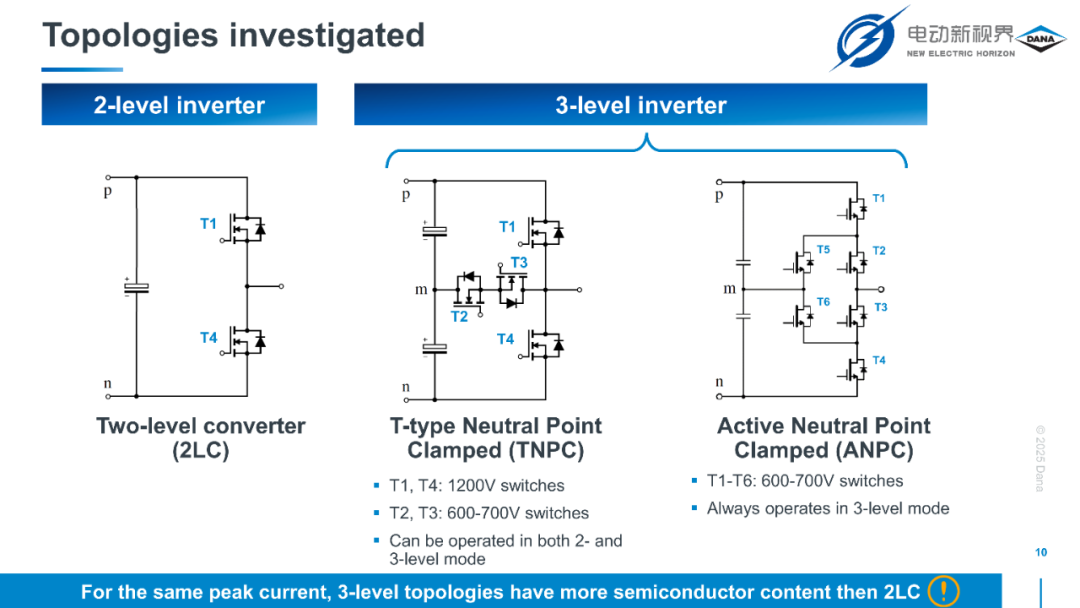

四、两种主流三电平拓扑：TNPC vs ANPC，该怎么选？
德纳研究了两种最成熟的三电平拓扑：T 型中点钳位（TNPC）和有源中点钳位（ANPC），两者各有特点，适合不同场景。
从对比能看出：TNPC 的 “可切换模式” 是最大优势 —— 低负载用三电平减损耗，高负载用两电平保性能，而 ANPC 只能固定三电平，在高负载时效率反而不如 TNPC。
更关键的是，德纳的研究用的是碳化硅（SiC）开关器件——SiC 比传统硅（Si）开关速度更快、耐高温能力更强、损耗更低，搭配 TNPC 的 “灵活模式”，能最大化发挥 “低损耗 + 高适配性” 的优势。
五、实战验证：家庭轿车 + SUV，三电平的 “续航、成本、碳足迹” 表现
光有理论不够，德纳做了 “高阶案例研究”，用两款真实车型（家庭轿车、SUV）验证三电平逆变器的实际效果，核心目标有三个：
不同三电平拓扑 + 半导体配置下，“续航提升” 和 “成本增加” 的平衡； 能否通过 “缩小电池容量” 降低整车成本（因为效率提升，少装电池也能达到原续航）； 减少整车全生命周期的碳足迹。

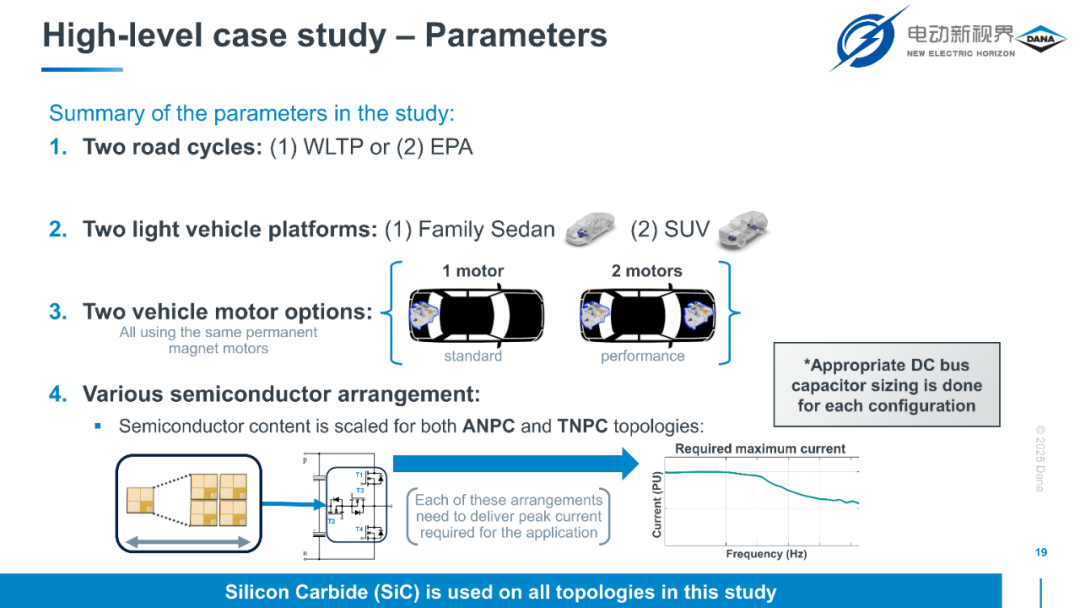

1. 测试条件：贴近真实的 “车型 + 工况”

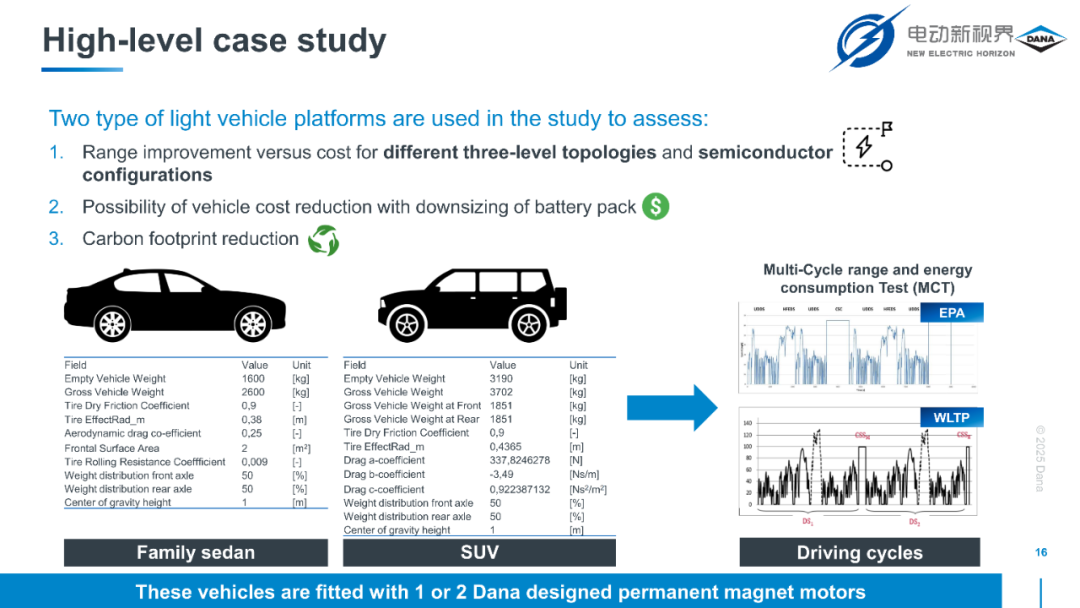

测试用了两款轻型车平台，参数非常贴近市面上的主流车型：
同时模拟了两种核心续航测试循环：
WLTP：全球统一循环，涵盖城市、郊区、高速，更贴近欧洲日常驾驶； EPA：美国循环，侧重城市低速和高速巡航，对低负载效率更敏感。
所有测试的逆变器都用 SiC 半导体，确保对比的公平性。

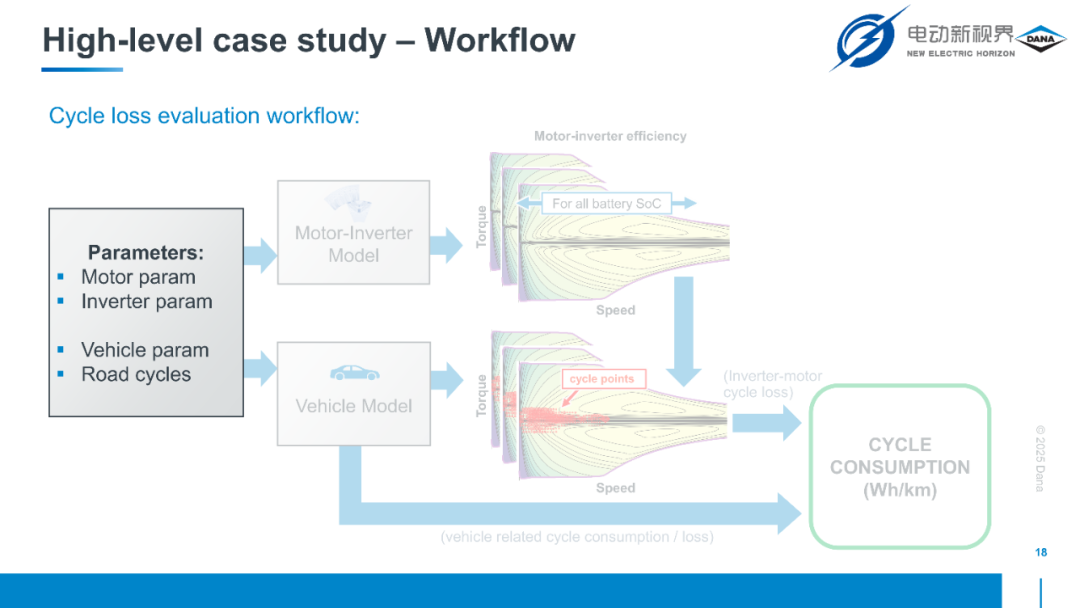

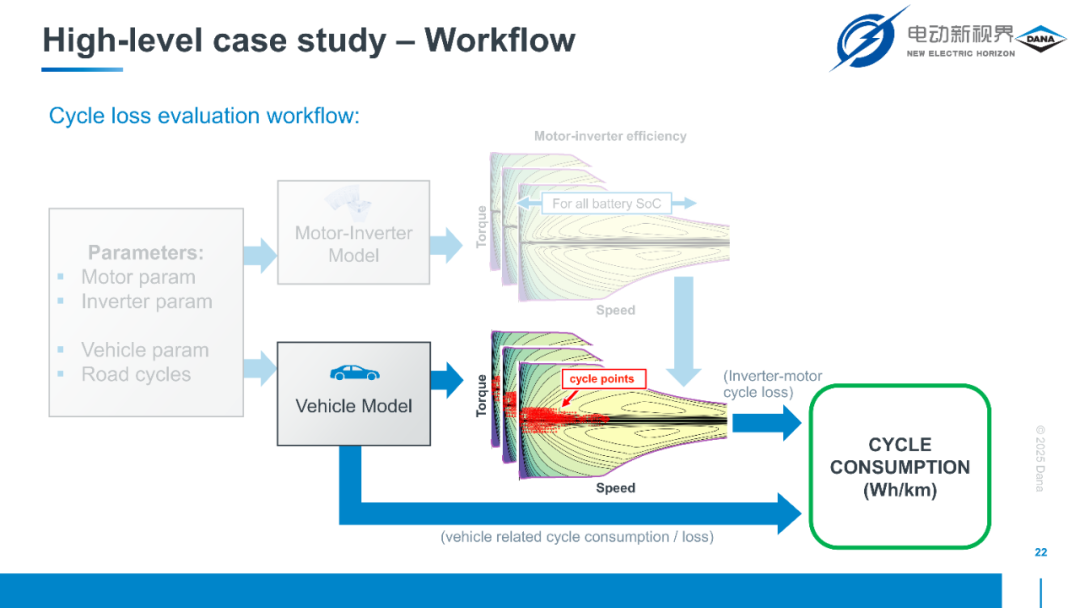

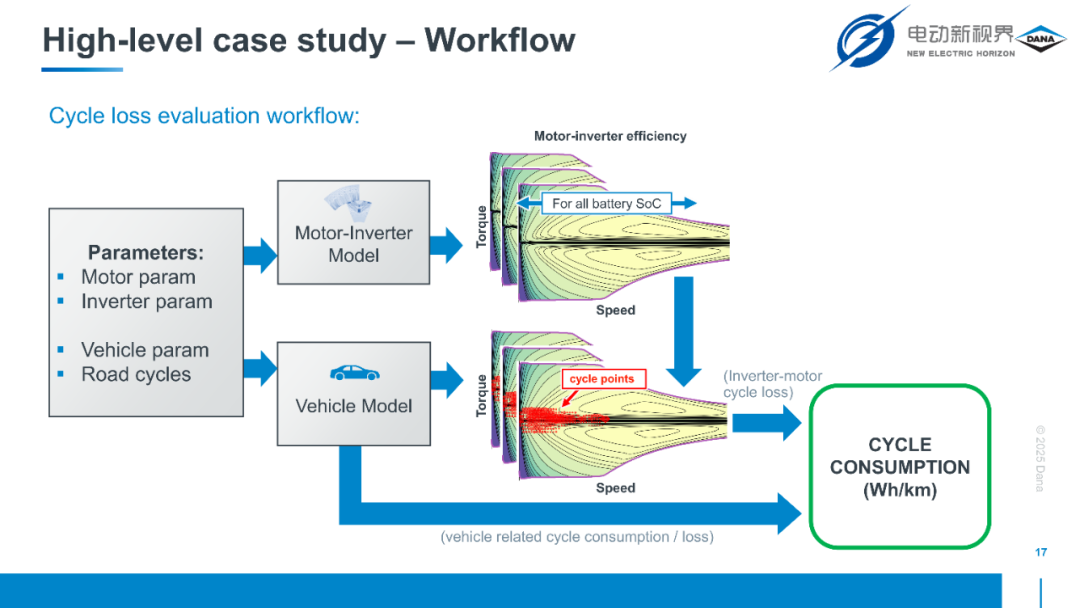

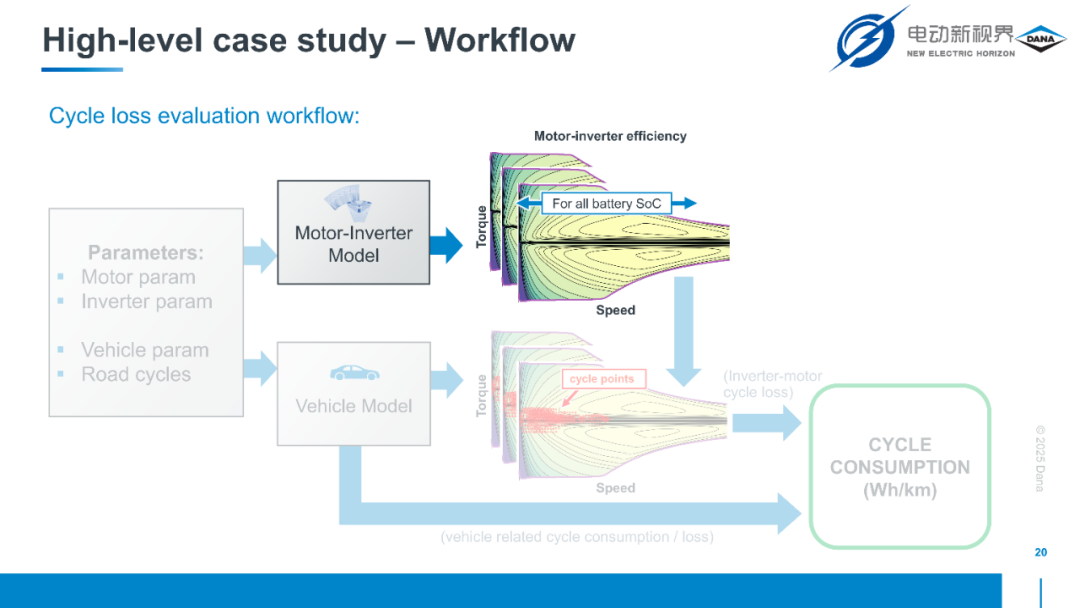

测试还建立了完整的 “循环损耗评估流程”：从 “电池 SOC→电机 - 逆变器参数→车辆模型→道路循环”，层层拆解，最终计算出不同工况下的 “百公里能耗（Wh/km）”，确保数据的准确性和可重复性。
2. 损耗对比：TNPC 在 “基速” 附近效率最优

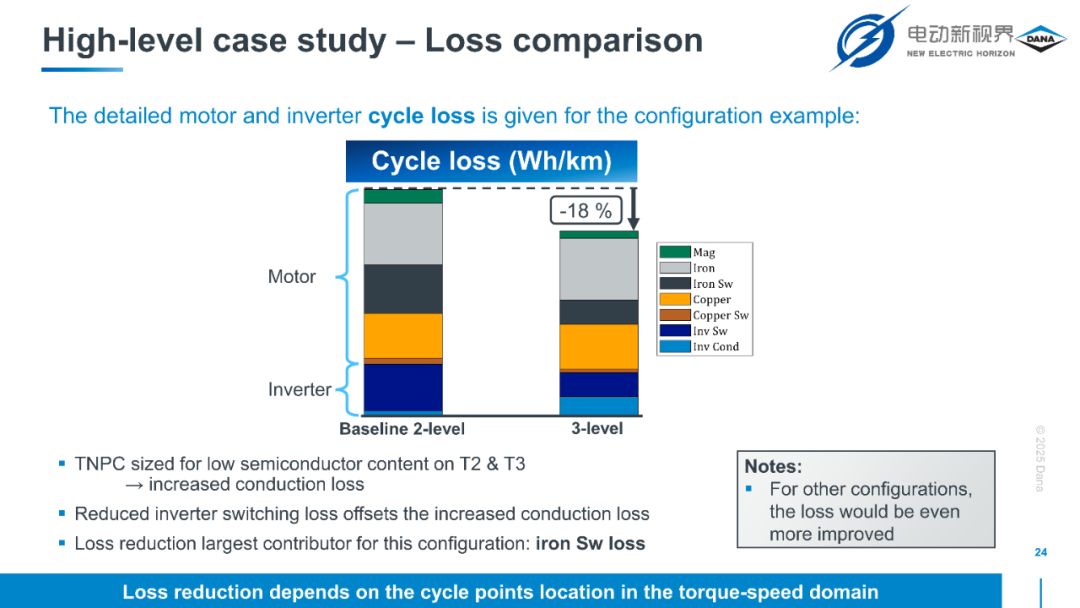

以 “家庭轿车 + 2 电机 + WLTP 循环 + TNPC 部分负载设计（800V 系统）” 为例，DANA 对比了三电平与两电平的损耗：

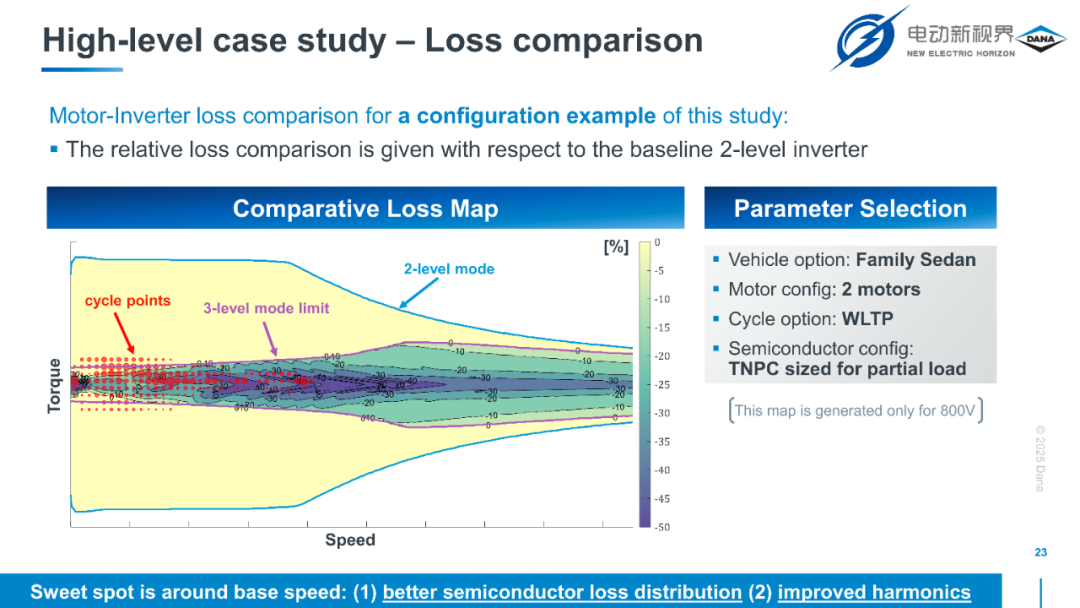

三电平逆变器在 “基速”（电机的核心工作转速，比如日常巡航时的转速）附近，损耗降低最明显，部分工况下损耗甚至减少 45%； 从具体损耗类型看，“电机铁损”（电机铁芯因磁场变化产生的损耗）是降低最多的部分，降幅达 18%； 虽然 TNPC 的 “导通损耗”（电流通过开关的电阻损耗）略有增加，但 “开关损耗” 的大幅降低完全抵消了这部分，整体损耗还是显著下降。
这意味着：日常开车最常用的 “基速巡航”，三电平逆变器能让电机 + 逆变器的能量浪费最少，续航自然更扎实。

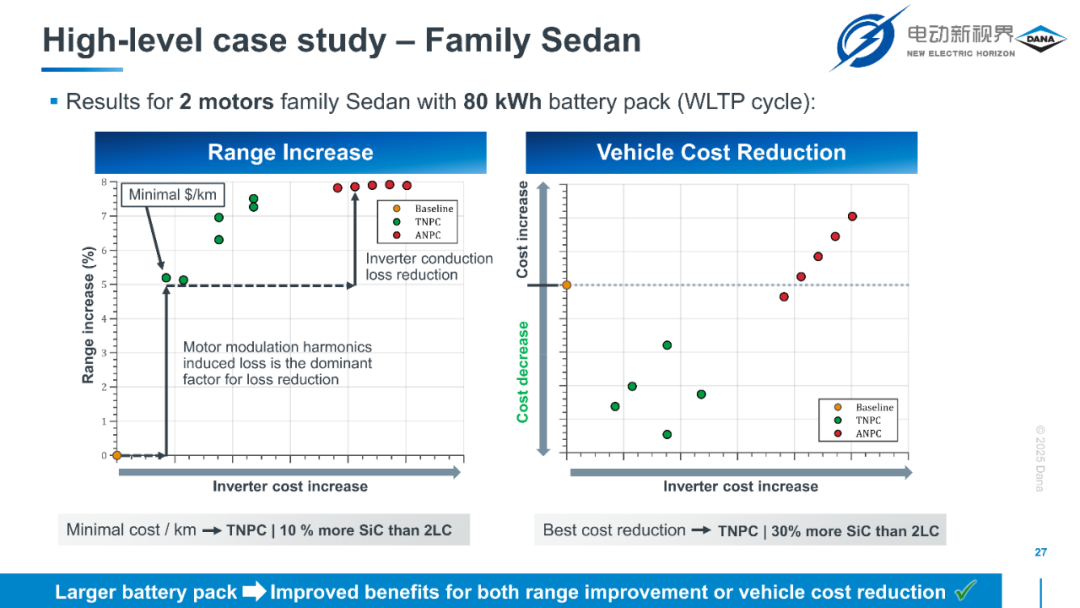

3. 结果 1：续航提升 vs 成本，TNPC 是 “最优解”
对于 “家庭轿车 + 2 电机 + 80kWh 电池” 的组合，在 WLTP 循环下：
三电平逆变器（TNPC/ANPC）都能提升续航，其中 TNPC 的 “性价比最高”—— 用更少的成本增加，换来更多的续航提升； 从半导体成本看，TNPC 只需要比两电平多 11% 的 SiC，就能实现 “最小每公里成本”（即续航提升的边际成本最低）； 如果追求 “最大续航提升”，ANPC 表现略好，但成本增加更多，综合性价比不如 TNPC。
4. 结果 2：缩小电池降成本，三电平能省更多
效率提升的另一个好处是：可以 “缩小电池容量”—— 比如原来需要 80kWh 电池才能跑 500km，用三电平逆变器后，70kWh 就能跑到 500km，电池成本直接降低（电池占整车成本的 30%+）。

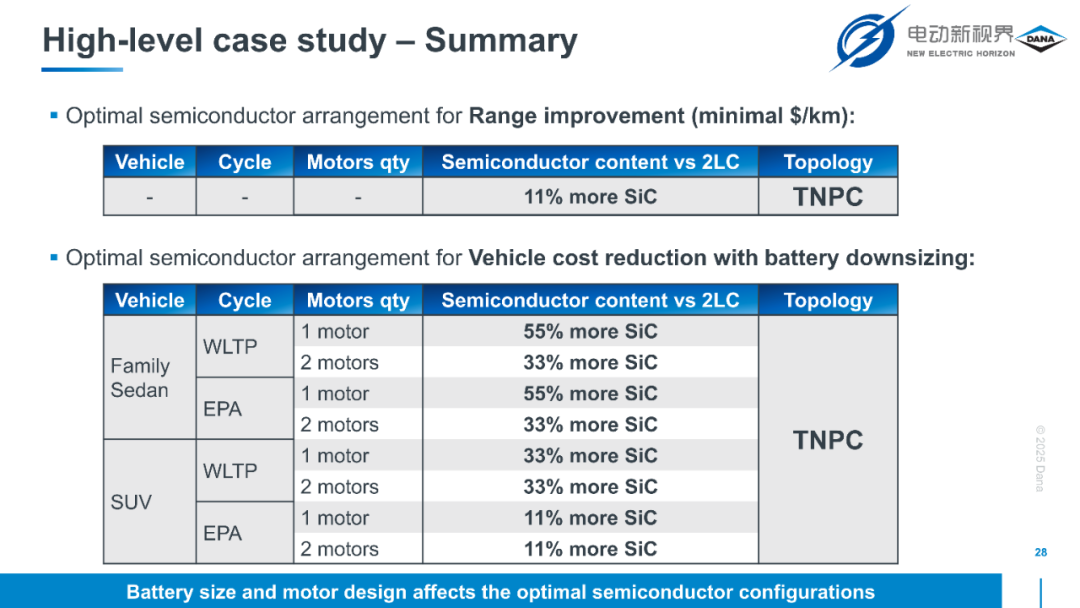

德纳的研究发现，不同车型和工况下，“最优 SiC 用量” 不同：

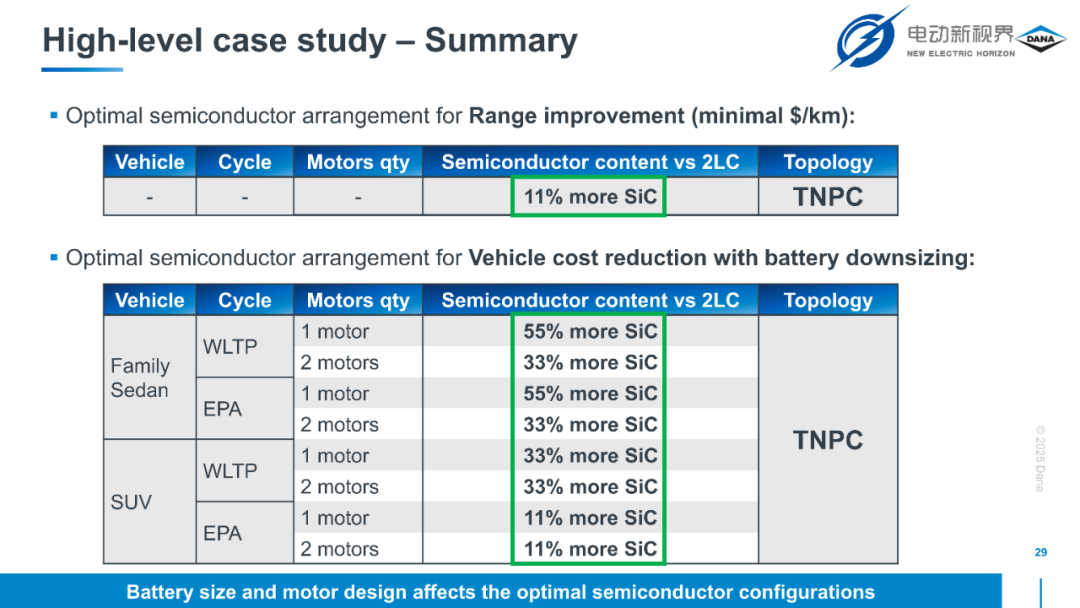

家庭轿车（WLTP 循环）：1 电机需要多 55% 的 SiC，2 电机需要多 33% 的 SiC，就能通过缩小电池实现最大成本节约； SUV（EPA 循环）：1 电机和 2 电机都只需要多 11% 的 SiC，成本节约效果最明显。
简单说：车型越重、工况越贴近低速，三电平通过 “缩电池降成本” 的效果越好，因为这类场景下低负载损耗占比更高，效率提升带来的 “电池减量空间” 更大。

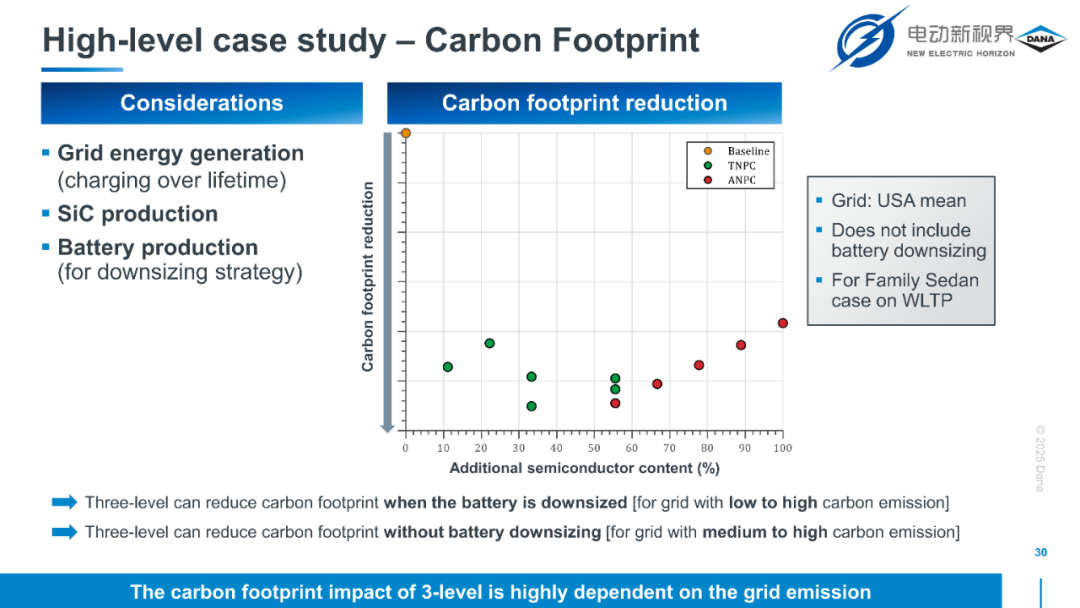

5. 结果 3：碳足迹降低，兼顾环保
除了续航和成本，三电平逆变器还能减少 “碳足迹”—— 全生命周期的碳排放，包括：电网发电（充电时的碳排放）、SiC 半导体生产、电池生产（如果缩小电池，电池生产的碳排放也会减少）。
测试数据显示：
即使不缩小电池，只要电网碳排放中等或偏高（比如用化石燃料发电的地区），三电平逆变器也能减少碳足迹 —— 因为效率高，整车消耗的电能少，间接减少了发电时的碳排放； 如果缩小电池，无论电网碳排放高低，碳足迹都能进一步降低 —— 电池生产的碳排放占整车全生命周期的比重很高，少装电池相当于从源头减少了碳排放。
这意味着：三电平逆变器不仅能让用户 “跑得远、花得少”，还能为车企实现 “碳中和” 目标提供技术支持。
六、总结：三电平逆变器的 “未来价值”—— 从技术到落地的关键

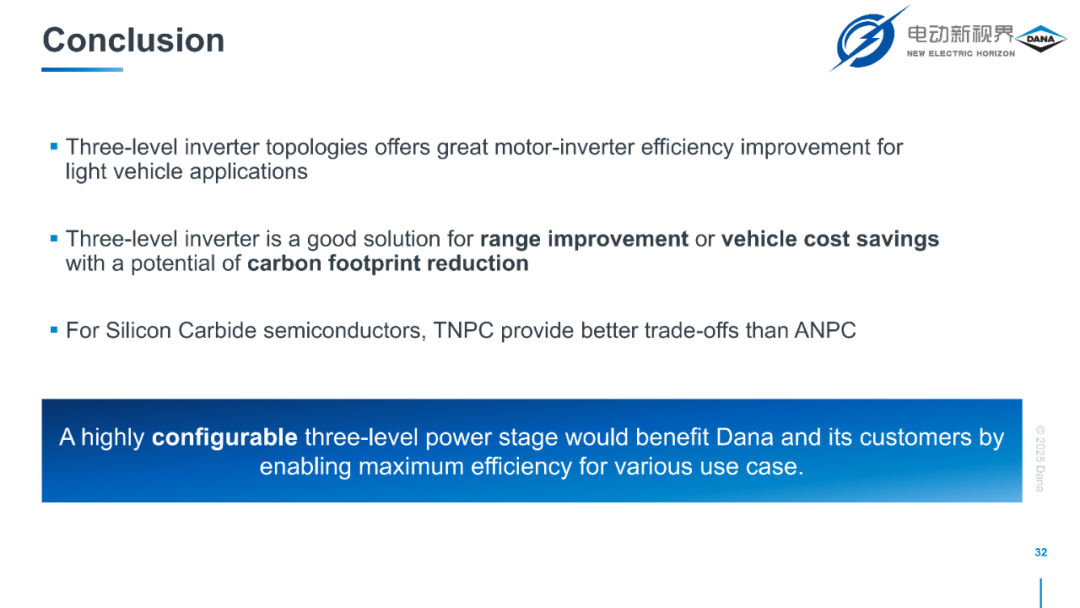

德纳的研究最终得出三个核心结论，也为行业指明了方向：
效率是核心竞争力
三电平逆变器能显著提升轻型电动车 “电机 + 逆变器” 的效率，尤其是低负载工况，直接解决日常驾驶中的 “能耗浪费” 问题，是提升续航的 “性价比方案”； TNPC 更适合 SiC 时代
在碳化硅（SiC）半导体普及的背景下，TNPC 拓扑的 “两电平 / 三电平可切换” 优势更明显，既能兼顾高低负载效率，又能平衡成本和体积，比 ANPC 更适合商业化落地； 全栈集成是关键
三电平逆变器不是 “孤立部件”，需要和电机、热管理、软件控制深度集成（比如德纳 的 4 合 1 电驱系统），才能从系统层面最大化效率 —— 未来，“可配置的三电平功率级”（能根据车型、工况调整参数）将成为主流，让车企能为不同车型定制最优方案。
对于用户来说，三电平逆变器的落地意味着：未来的纯电动车，可能 “不用装更大的电池，就能跑得更远”，价格也可能更亲民；对于行业来说，这项技术则是 “从‘拼电池容量’到‘拼系统效率’” 的转型信号 —— 毕竟，真正的电动化，不仅要 “跑得远”，还要 “跑得高效、跑得环保”。
相信随着 SiC 成本的下降和集成化技术的成熟，三电平逆变器会更快走进我们的日常用车生活，让电动出行的体验再上一个台阶～
