JC屈服模型和失效模型

2）Abaqus中JC屈服模型定义

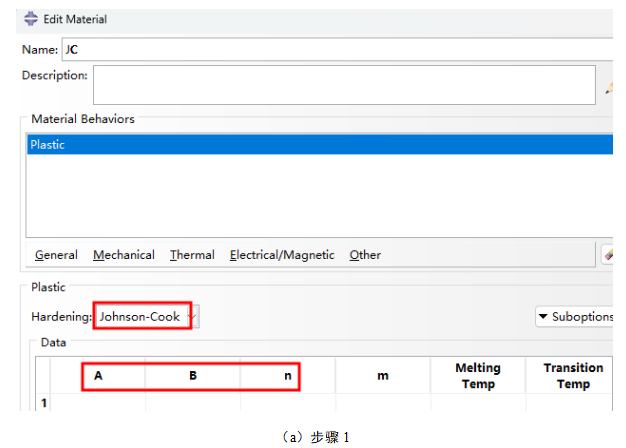

在Abaqus中的JC硬化准则模型中的A/B/n可通过材料的工程应力应变曲线拟合得到，如图7-30中（a）步骤1所示。

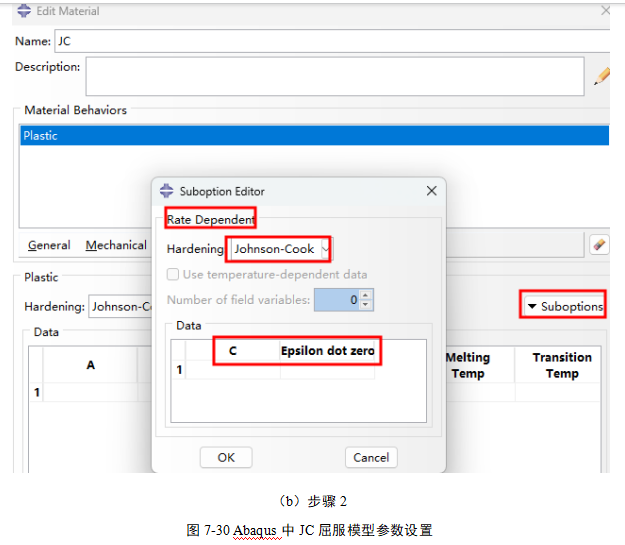

应变率屈服模型中参数C和参数设置如图7-30中（b）步骤2所示，在准静态时EPSO（参考应变率）为1，C通过不同应变率下的工程应力应变曲线拟合得到。

温度效应由以下公式得到,若不考虑温度时，图7-30中（a）步骤1中的m、Melting Temp和Transition Temp均为0。

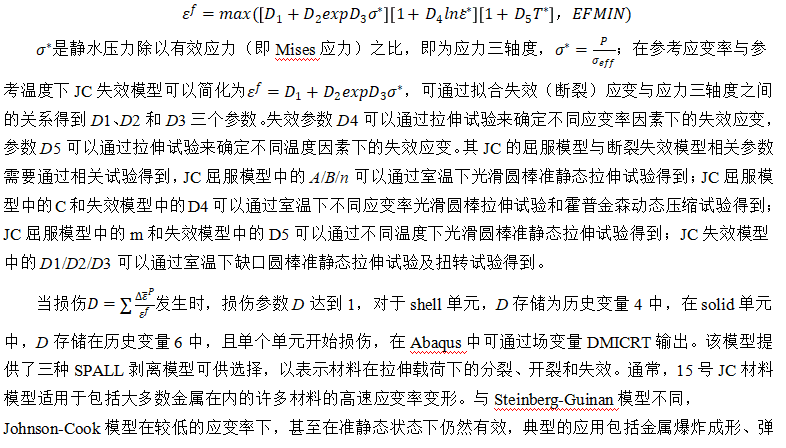

Johnson-Cook失效模型（即损伤起始和损伤演化），其失效应变由以下公式形式表述：

道侵彻和冲击等。

3）Lsdyna中JC失效模型定义

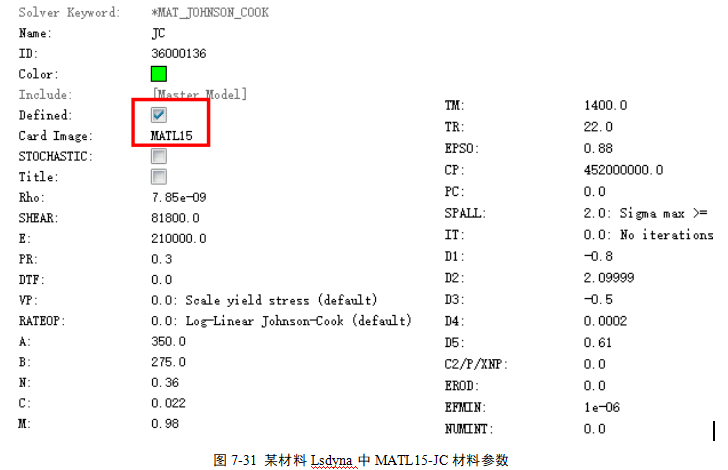

可以通过Lsdyna定义材料的JC失效模型，如采用MATL15创建的某材料JC失效模型的参数如图7-31所示。

该材料中各参数意义如下，RHO：材料密度；SHEAR：剪切模量；E：弹性模量；PR：泊松比；DTF：最小时间步长；VP：速率效应形式；RATEOP：应变率形式；A：初始屈服应力；B：强化常数；N：强化指数；C：应变率常数；M：温度软化指数；TM：材料融化温度；TR：室温；EPSO：参考应变率；CP：比热容；PC：拉伸失效应力；SPAIL：剥离类型，2表示壳单元达到拉伸失效应力时删除；IT：塑性应变迭代选项；D1至D5为失效参数；C2/P/XNP：应变率参数；EROD：失效标志，等于0表示单元失效，不等于0单元不会删除；EFMIN：计算断裂应变下限；NUMINT：壳单元删除前必须失效的厚度积分点数量；这些参数需要通过测试及仿真拟合获取。

4）Abaqus中JC失效模型定义

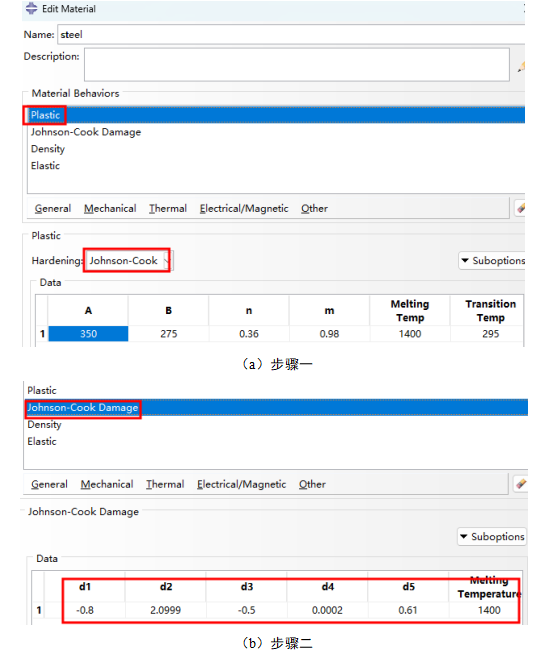

JC失效模型可以在Abaqus中定义，如某材料的JC失效模型参数如图7-32所示。

图7-32 某材料ABAQUS中JC材料参数
