信噪比:通信链路设计的理论基础

10月前浏览619

在通信工程中,信噪比(SNR, Signal-to-Noise Ratio)是衡量系统性能的核心指标,也是链路设计的基石。简单来说,信噪比描述了有用信号强度与背景噪声强度的比例。它之所以成为链路设计的基准,是因为它直接决定了系统的信息传输极限,影响通信的可靠性、速率和效率。本文将从理论角度,逐步解析信噪比在链路设计中的核心作用。

1. 信噪比的基本概念与重要性

信噪比(单位:分贝,dB)定义为信号功率(S)与噪声功率(N)的比值,公式表示为:

SNR (dB)=10×log10(S/N)

其中,S是信号功率,N是噪声功率。较高的信噪比表示信号更清晰、噪声干扰更小。在链路设计中,它是评估系统性能的起点:

基准作用 :信噪比是连接理论模型与实际系统的桥梁,帮助工程师设定设计目标(如最小传输速率)。

关键影响 :噪声源(如热噪声、环境干扰)会降低信噪比,导致信号失真或数据错误。优化信噪比是提升链路质量的核心策略。

2. 理论基础:香农公式与信道容量

通信链路设计的理论根基在于香农公式(由克劳德·香农提出),它建立了信噪比与最大传输速率的数学关系:

C=B×log2(1+SNR)

C是理论上无误码可传输的最高速率

B为带宽,SNR = S/(N₀B)为信噪比

该公式揭示:

任何链路方案最终都要回答"给定B,所需的C能否在可获得SNR下实现"

SNR每提高3 dB,线性容量增量约为B·log₂(2) = B bit/s;在高SNR区呈对数饱和,因此低SNR区的dB值更"金贵"

3. 噪声模型与信噪比优化

噪声是信噪比的关键变量。理论分析中,AWGN模型是基础:

噪声源分析 :主要包括热噪声(由电子设备产生)、环境干扰(如电磁辐射)。AWGN模型简化了噪声为随机分布的高斯过程,便于理论计算。

热噪声

N₀ = kT₀ = −174 dBm/Hz (T₀ = 290 K)

接收机噪声系数

NF = 10log₁₀(F)主导于前级LNA;在Sub-6 GHz可做到1 dB,在28 GHz CMOS常见3–5 dB

干扰作为等效噪声

I NI = 10log₁₀(I₀) → SNIR = S/(N₀B + I₀B)
链路级把干扰当作"SNR恶化Δ_I dB"处理,保持单变量基准

器件非理想:把"实现损耗"折回SNR

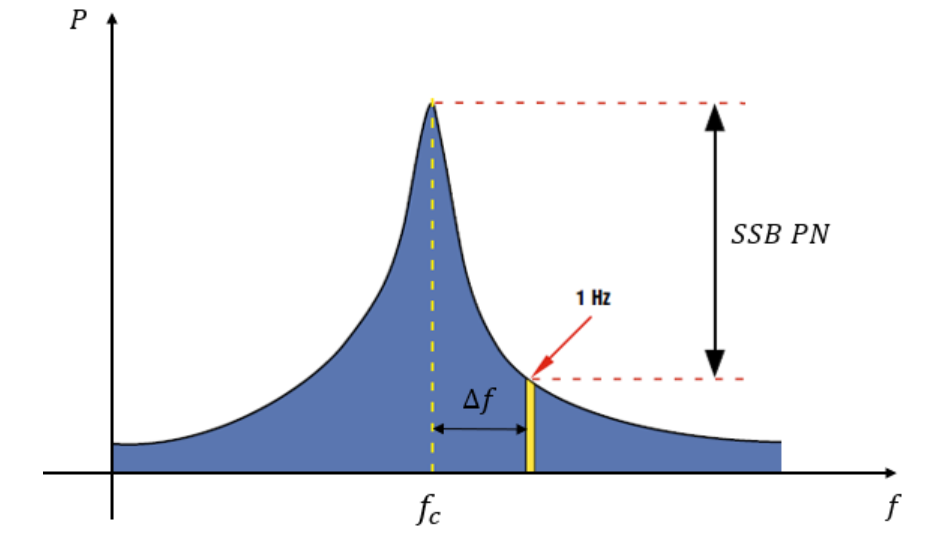

相位噪声

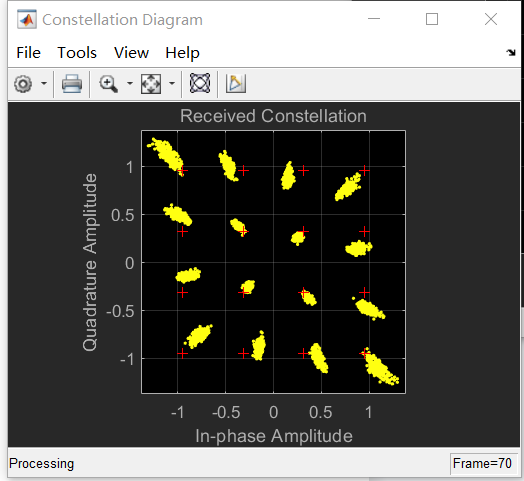

非线性

IP3、EVM可映射为"SNR_degrad = −10log₁₀(1−EVM²)";功率放大器回退即把IIP3提高,使SNR_degrad < 0.5 dB

时钟抖动、ADC量化

均统一写成"附加噪声功率",并入分母,保持链路分析仍用单SNR指标

4. 信噪比在链路设计中的应用

作为基准,信噪比指导整个设计流程:

标准规范 :国际标准(如ITU)定义SNR指标(如电话线SNR需≥15dB)。设计链路时,需先设定目标SNR,再选择带宽和调制方式。

性能评估 :在仿真中(如MATLAB工具),SNR作为输入参数测试链路余量(Margin)。例如,卫星链路设计中,SNR分配计算确保上行和下行的整体可靠性。

实际优化 :高SNR需求推动技术进步(如MIMO系统利用多天线提升SNR)。反之,SNR不足会导致重传率增加,降低效率。

总结

信噪比是通信链路设计的基准,因为它定义了系统性能的理论极限(香农公式),量化了噪声影响,并指导实际优化策略。

来源:射频通信链
非线性电子MATLAB通信理论
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-10-26
