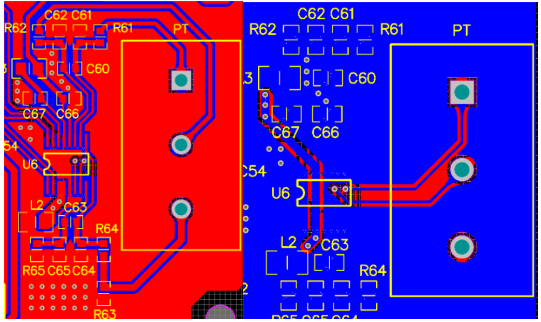

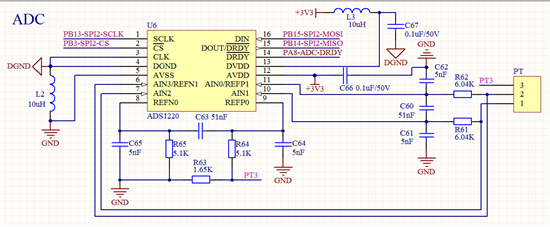

ADS1220用于三线制PT100测温，5块电路板每个温度都不一样，温度波动较大，是什么原因呢？

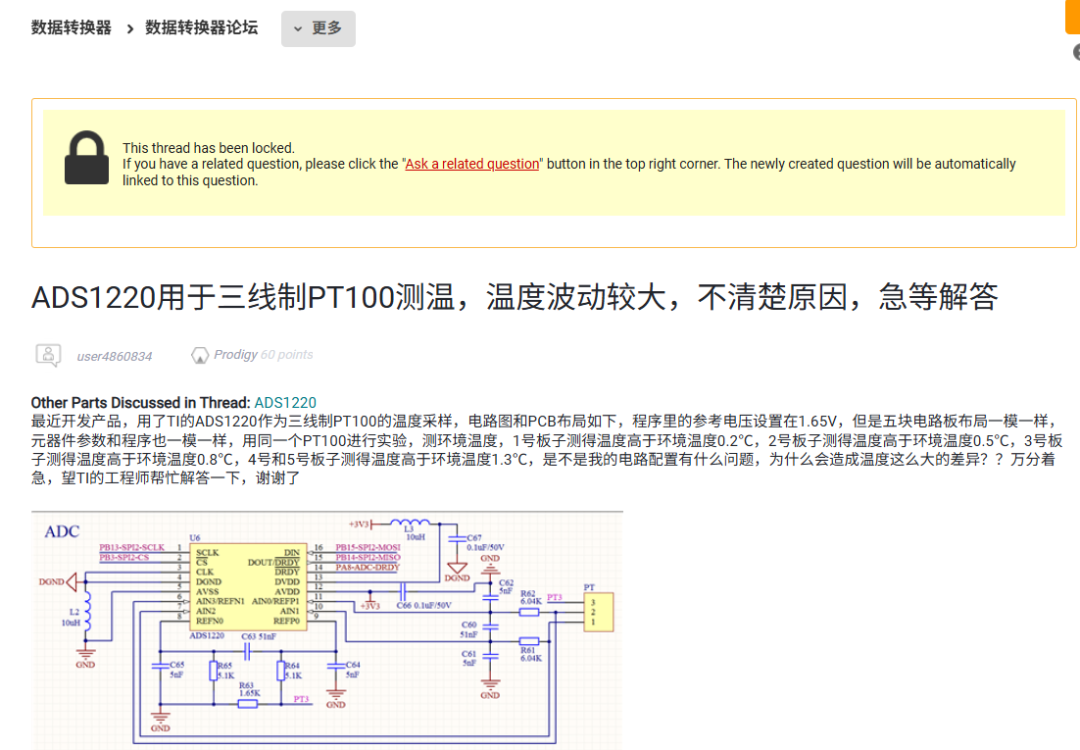

原帖链接：https://e2echina.ti.com/support/data-converters/f/data-converters-forum/141125/ads1220-pt100



不知道是太简单还是太偏门了，只有2个回答。

A:

这个波动不算大哦，你可以考虑用平滑滤波来处理一下。 毕竟温度不会突变

PT100 的信号幅度比较小， 受噪声的影响会比较大。

 当然，做电路布线和电源纹波的改善也是有作用的！

TI回复:

直流特性由直流精度决定，你这个应该是未校准精度，可以尝试做直流校准看精度如何?

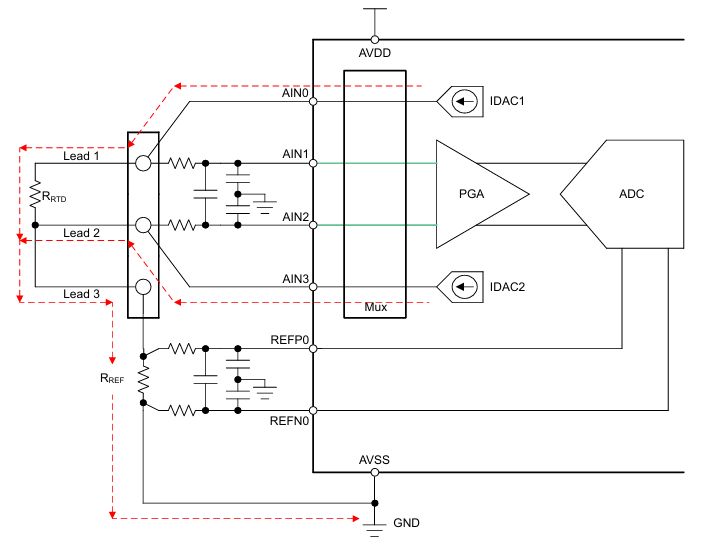

Output Code = 2^23 • Gain • (VRTD / VREF) = 2^23 • Gain • (IIDAC1 • RRTD) / [(IIDAC1 + IIDAC2) • RREF]

如果 IIDAC1 等于 IIDAC2，则 IDAC 项会消失。

Output Code = 2^23 • Gain • (IIDAC • RRTD) / (2 • IIDAC • RREF) = 2^22 • Gain • (RRTD / RREF)

RRTD = RREF • [Output Code / (Gain • 2^22)]

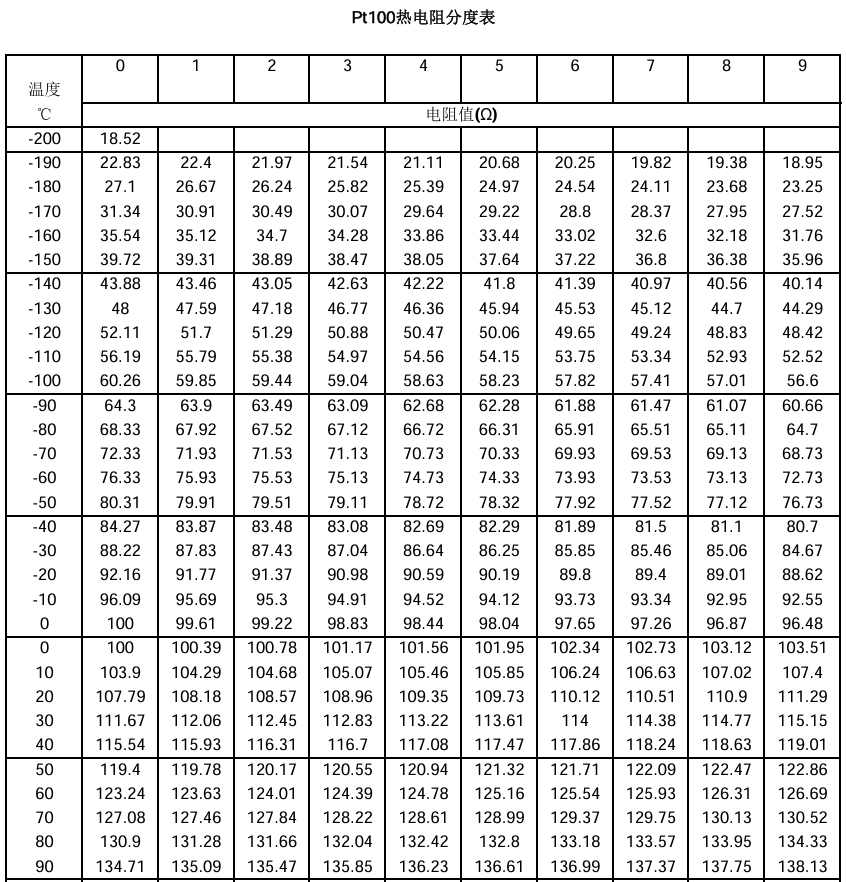

ADC 将测量值转换为 RTD 等效电阻。由于 RTD 响应的非线性，电阻到温度的转换需要通过公式或查找表进行计算。
