Rogers的在线工具看DK

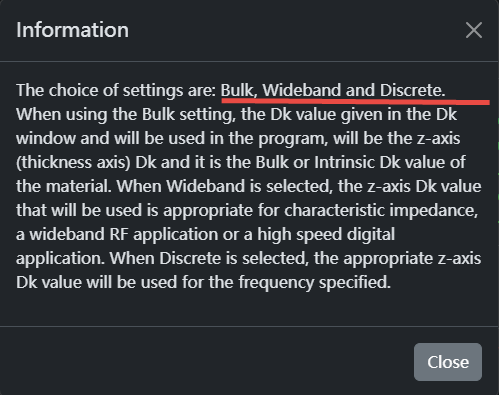

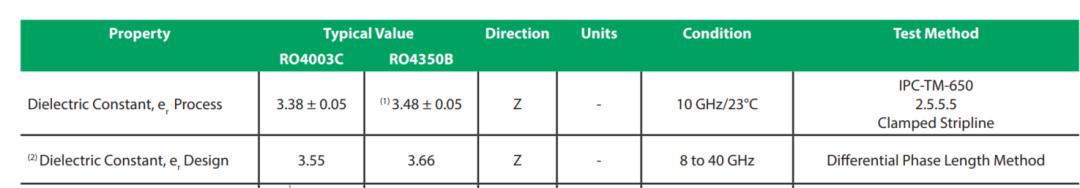

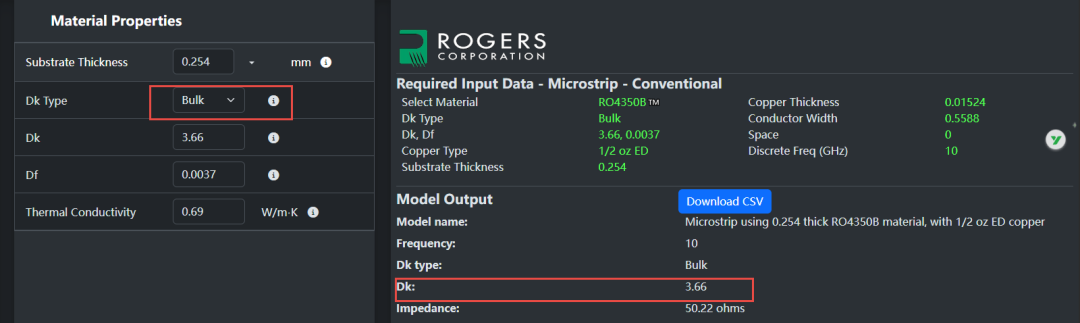

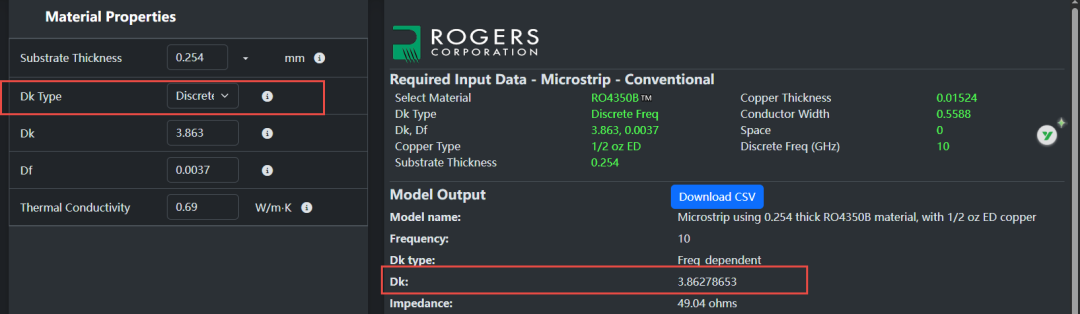

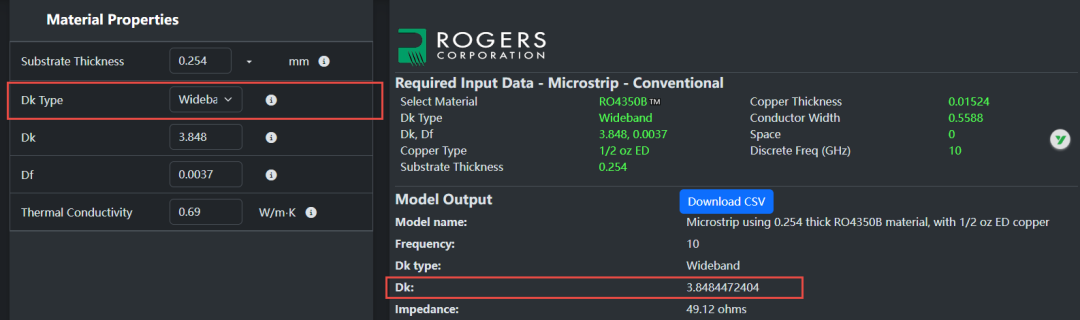

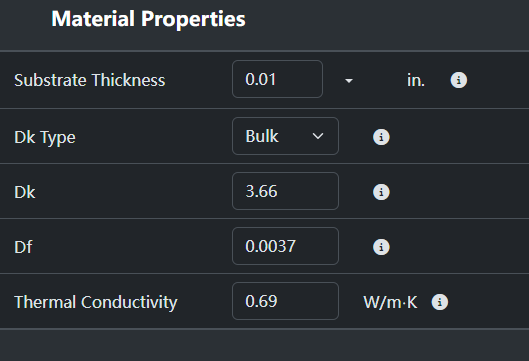

当选择不同的DK Type时，会出现不同的DK值。DK Type有三种，分别是bulk, wideband, discrete.如果选择BULK的话，假若选择Rogers 4350B板材的话，软件给出的结果一直都是3.66, 和板厚以及工作频率都没有关系，是个固定值，与手册上给的Design值一致。就如手册上说的，该值是个基于多个不同批次的材料以及最常见的厚度上测试后得到的平均值。如果选择wideband和discrete的话，仍然选择Rogers 4350B板材的话，就会发现，软件给出的DK值，是随着板厚和工作频率变化的。以下是同一板厚，同一工作频率下，不同DK Type下的值。DK Type选择完后，下方的DK值，是软件自动填入的。对比以上的三幅图计算出来的结果，虽有不同，但是也还好，同一线宽下对应的阻抗相差了约1ohm左右，与50ohm相比的话，2%的误差。 著作权归作者所有，欢迎分享，未经许可，不得转载
