高铁车轮接触非线性分析与加速求解效率全流程详解
最近在找如何提高接触计算效率的方法，看到了这个案例，分享一下optistruct提高接触计算效率的方法。
列车车轮与钢轨的接触非线性分析是评估轮轨系统疲劳寿命、振动特性及安全性的核心手段。本文基于HyperMesh2025版本下的OptiStruct求解器，从几何处理、网格划分、约束加载到接触设置与求解，完整拆解1/4轮轨模型的接触非线性分析流程，重点聚焦接触区域网格优化与快速接触算法的应用，为工程仿真提供可复用的操作框架。
一、分析前期准备：几何模型导入与处理

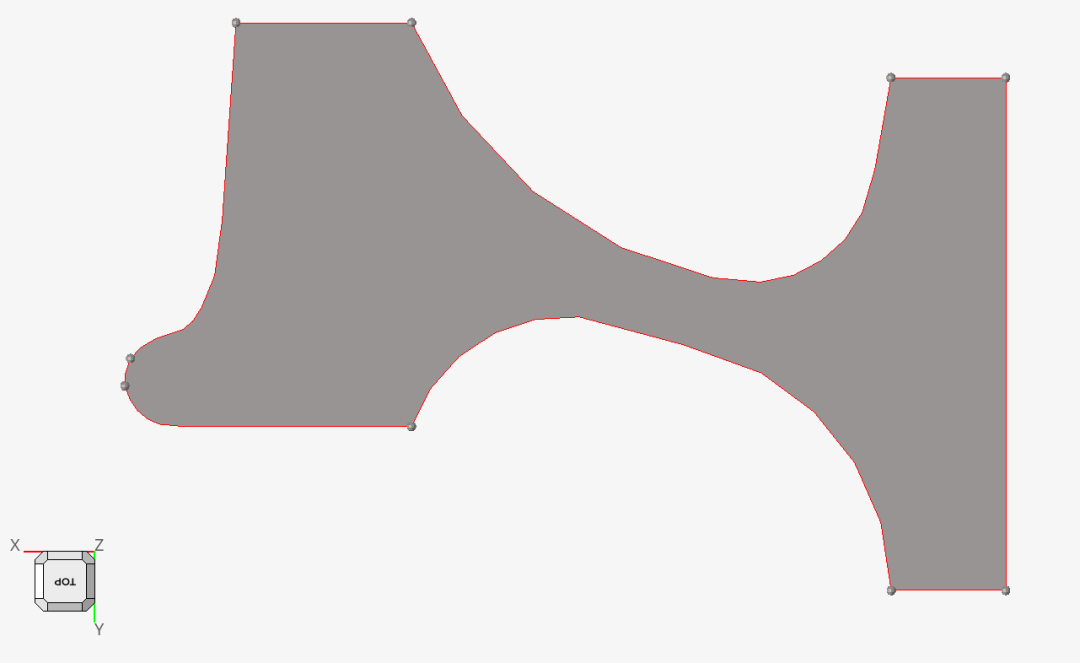

轮轨接触分析的精度依赖于几何模型的准确性，需优先完成截面几何导入与接触区域预处理，为后续网格划分奠定基础。
1.1 几何模型导入
• 从CAD软件（如SolidWorks、UG）导出车轮与钢轨的2D截面几何，确保截面包含轮轨接触关键特征（如车轮踏面圆弧、钢轨轨头轮廓）。 • 在HyperMesh中通过“File > Import”导入几何截面文件，检查几何拓扑完整性（无重叠、无间隙），若存在破面需通过“Geom Cleanup”工具修复。
1.2 接触区域曲面编辑
轮轨接触区域的网格质量直接影响接触力计算精度，需对接触曲面进行针对性编辑：

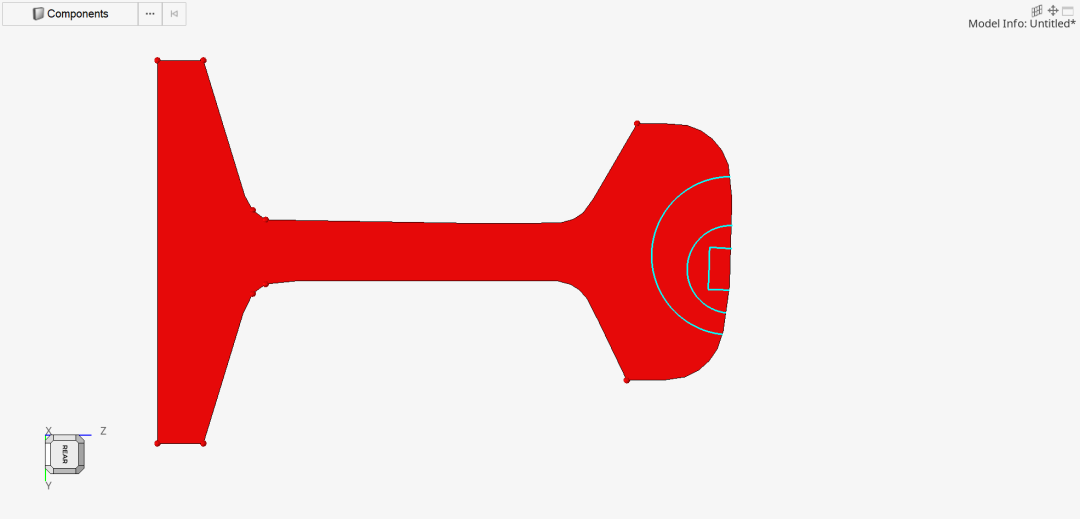

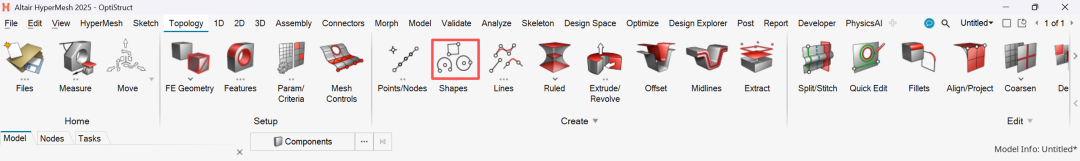

1. 通过HyperMesh的shape功能创建矩形以及圆形几何线，尺寸按照接触区域设置。
2. 使用“Surface Edit”工具对接触曲面进行“切分”：按几何特征线，将接触曲面分割为独立的子曲面，确保后续网格划分时接触区域网格密度高于非接触区域。
3. 检查切分后的曲面边界连续性，确保子曲面间无间隙，避免网格划分时出现畸形单元。
二、网格划分：从2D截面到3D实体网格
基于处理后的2D截面，通过网格划分与实体生成，构建1/4轮轨模型的3D网格，重点优化接触区域网格密度。
2.1 2D截面网格划分（Free Mesh）

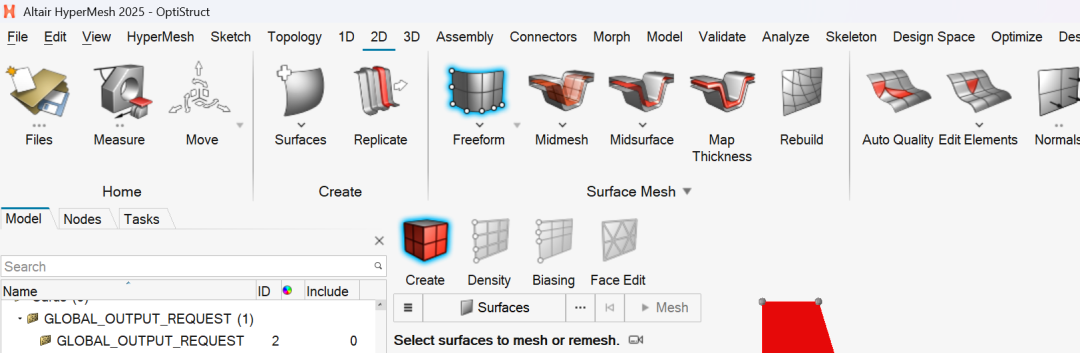

1. 进入“2D”模块，选中车轮与钢轨的2D截面，通过“Freeform”划分网格。

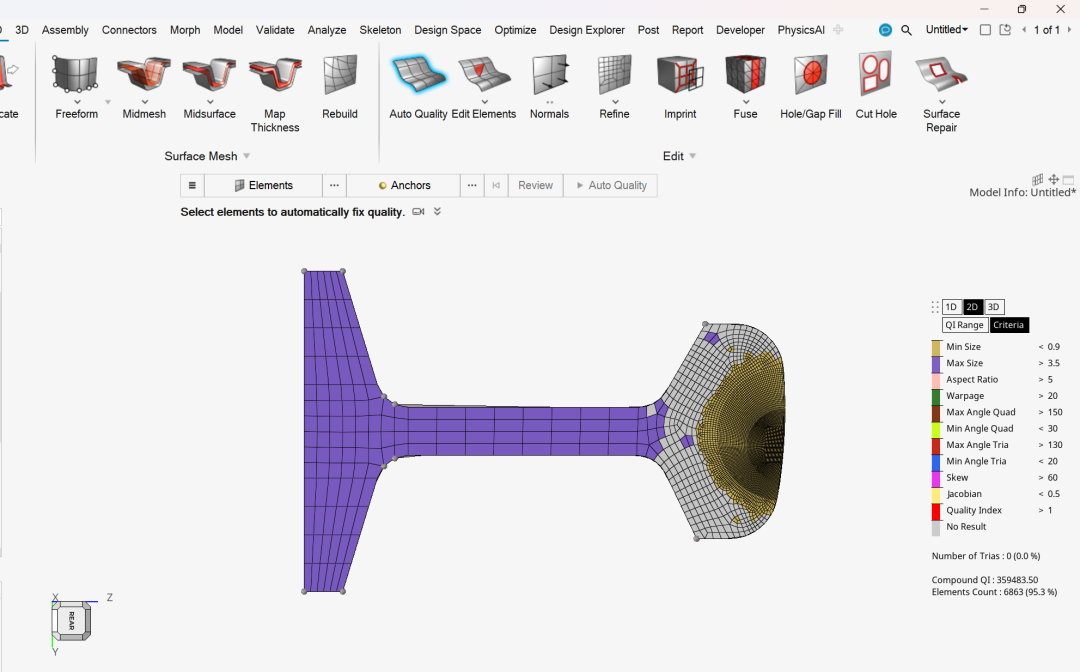

2. 定义网格边界种子数量尺寸。 3. 执行网格划分，通过“Auto Quality”工具检查网格质量：确保单元尺寸满足要求，对不合格的畸形单元（如狭长三角形、四边形）使用“Edit Element”工具调整节点位置或对网格进行切分，直至网格质量达标。
2.2 3D实体网格生成（Revolve/Offset）
由于采用1/4轮轨模型（利用对称性简化计算），需通过旋转或拉伸将2D截面生成3D实体：

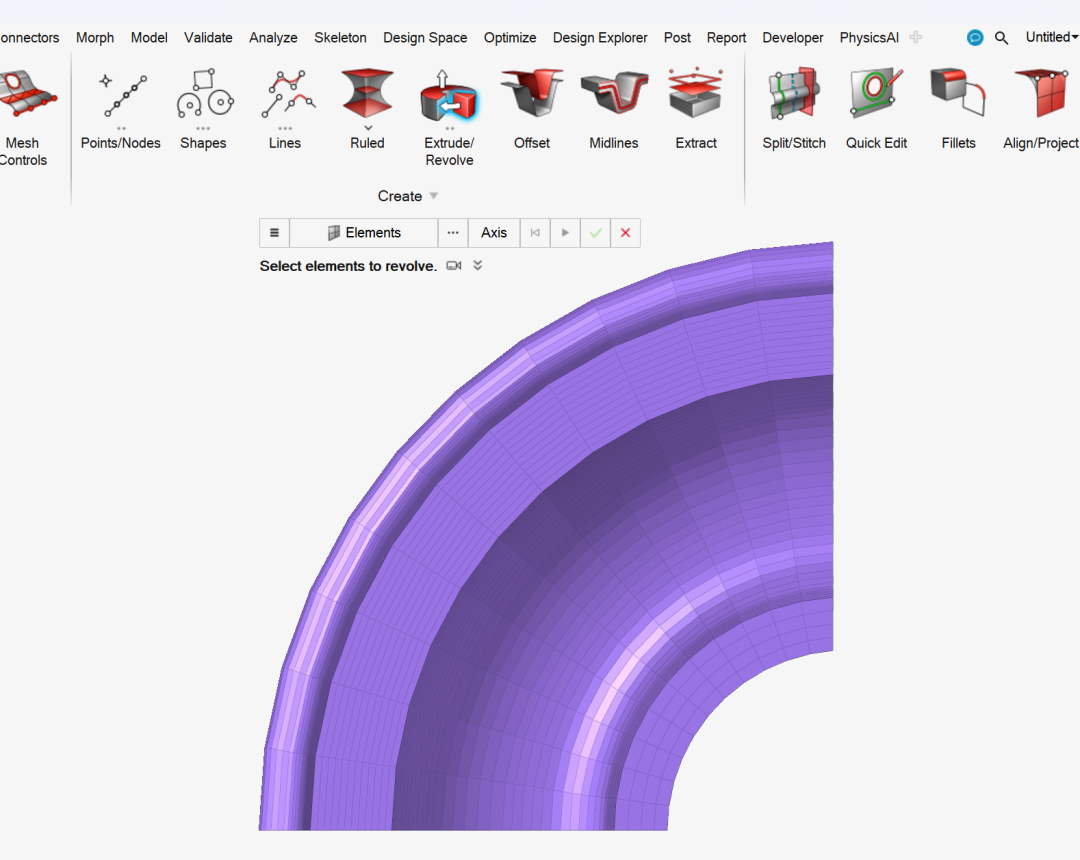

• 车轮实体网格：选中车轮2D截面，使用“Revolve”工具，以车轮中心轴线为旋转轴，旋转角度设为90°（对应1/4模型），生成车轮的3D实体单元。

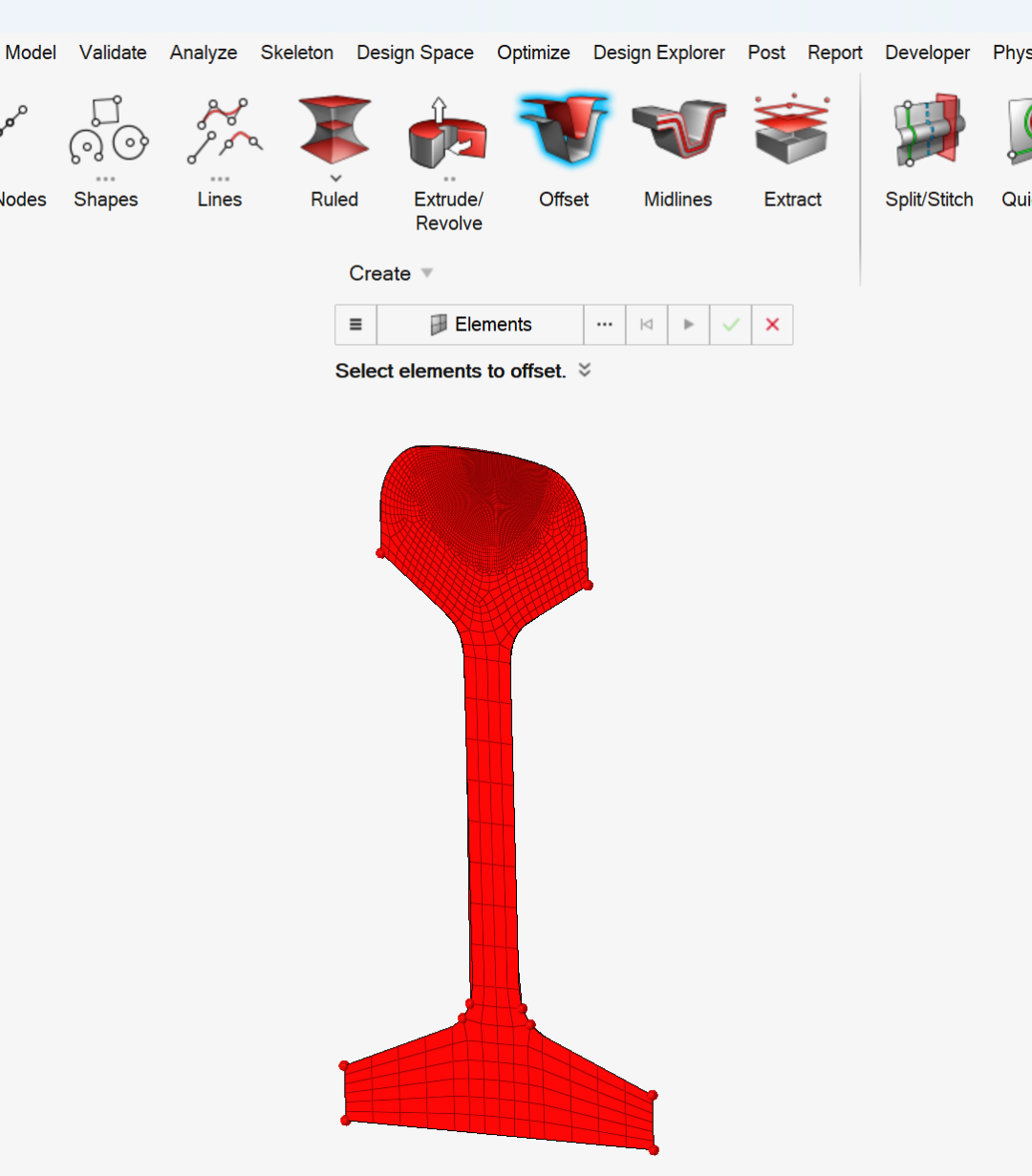

• 钢轨实体网格：选中钢轨2D截面，使用“Offset”工具，沿钢轨长度方向拉伸指定长度，生成钢轨的3D实体单元。

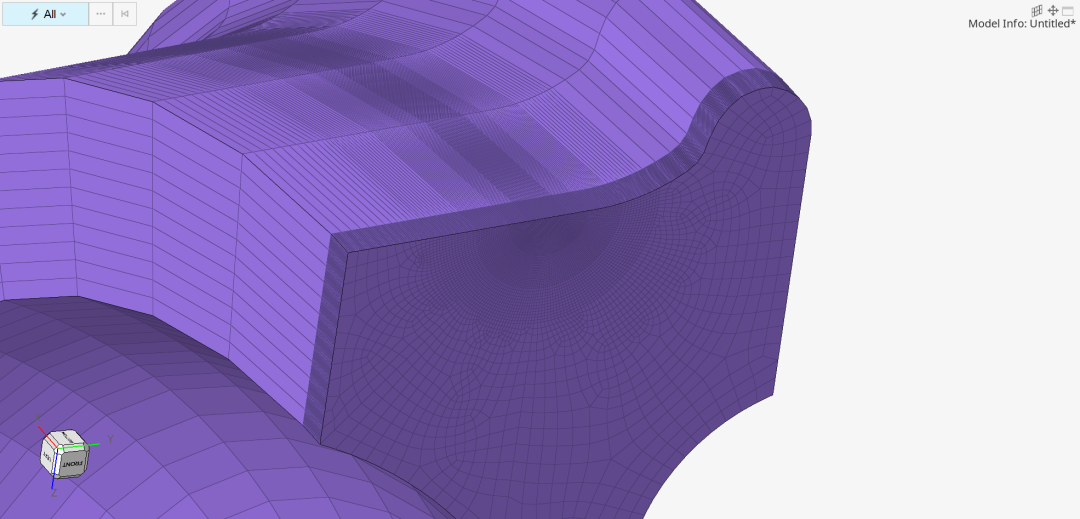

2.3 接触区域单元切割与细化（Split）
为进一步提升接触区域的网格精度，需对3D实体的接触区域单元进行切割：
1. 进入“2D”模块选择edit element下的split，分别对车轮踏面与钢轨轨头的3D实体单元进行切割。

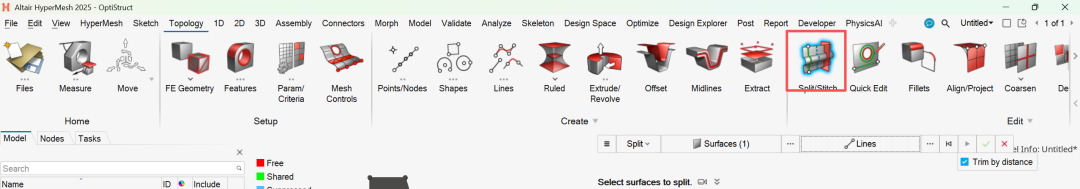

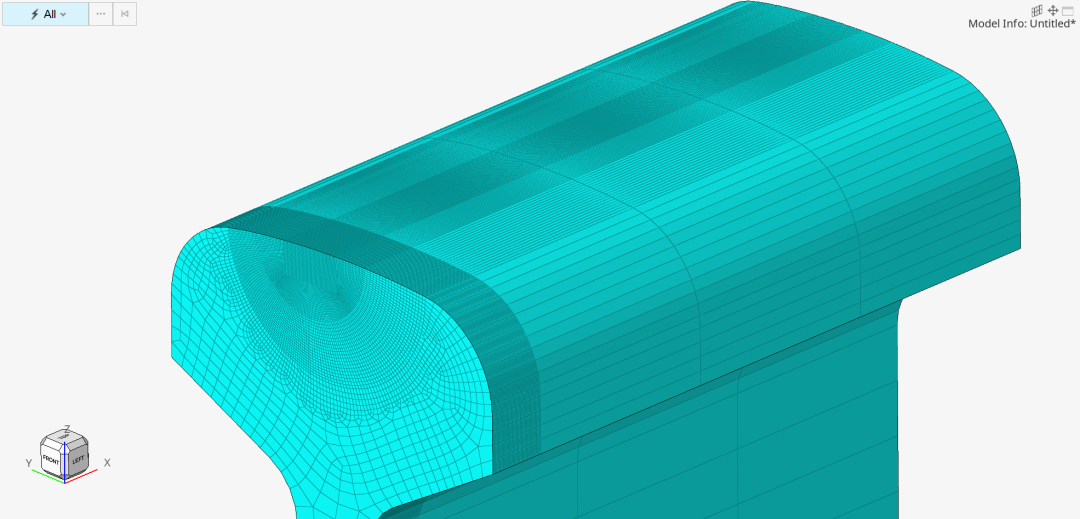

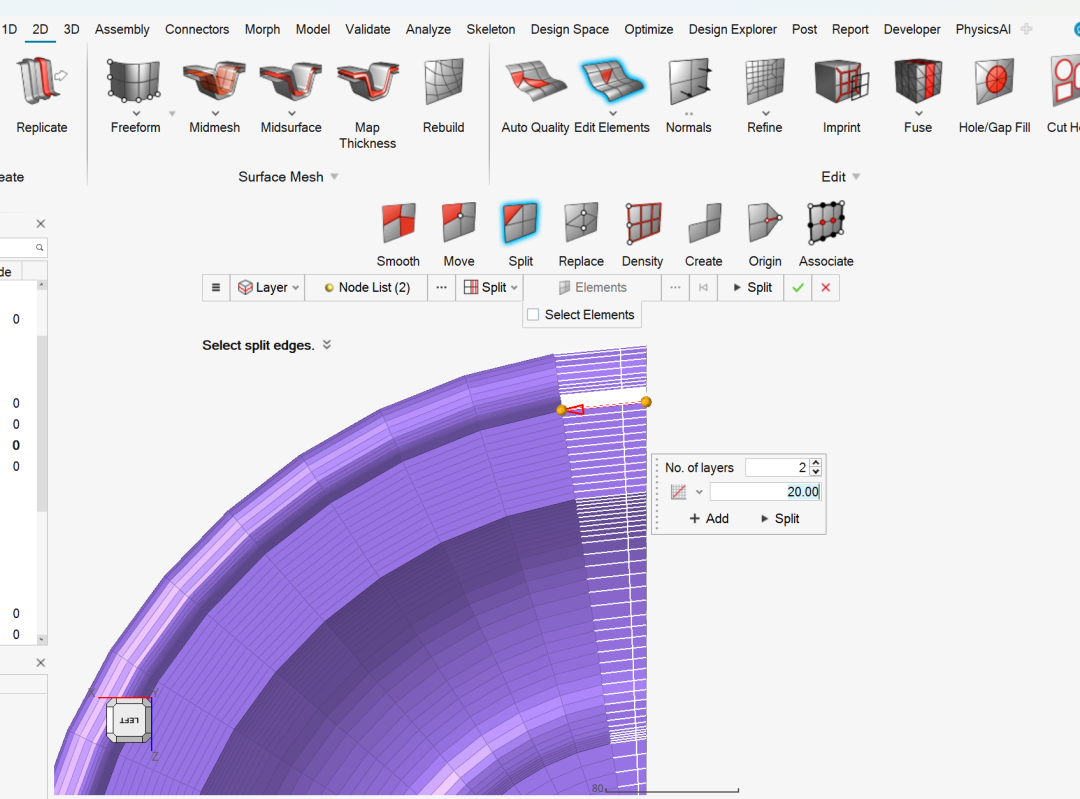

2. 使用“Split”工具，按“线性距离”模式，将接触区域的实体单元切割为2份。 3. 对切割后的接触单元，再次使用“Split”工具，按“指定layer为20”进行二次细化。
三、材料与属性定义：关联网格与物理参数
为轮轨模型分配材料属性与单元属性，确保仿真参数与实际工程一致。
3.1 材料参数定义

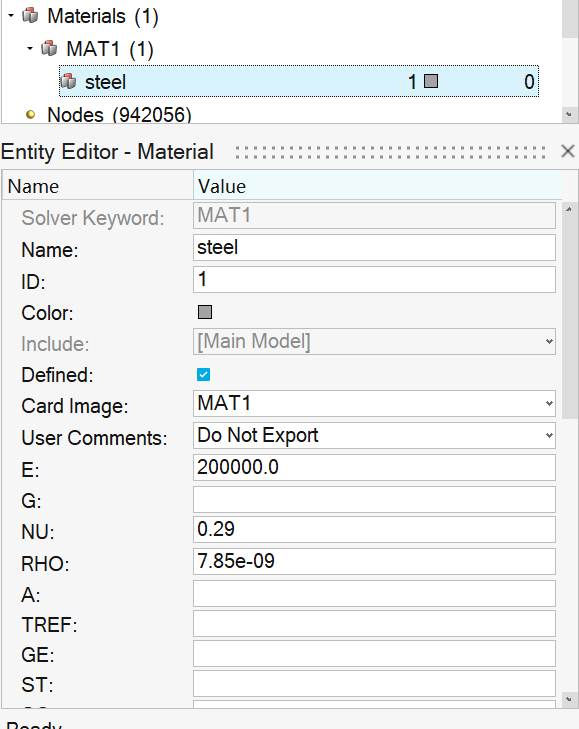

轮轨材料通常为高碳合金钢材，在HyperMesh的“Material”中创建材料，如下图所示：
3.2 单元属性关联（Component）

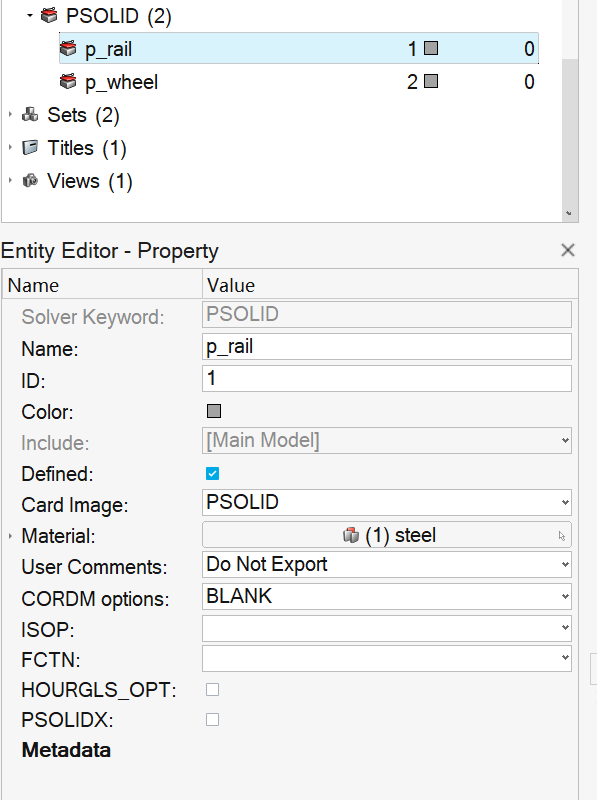

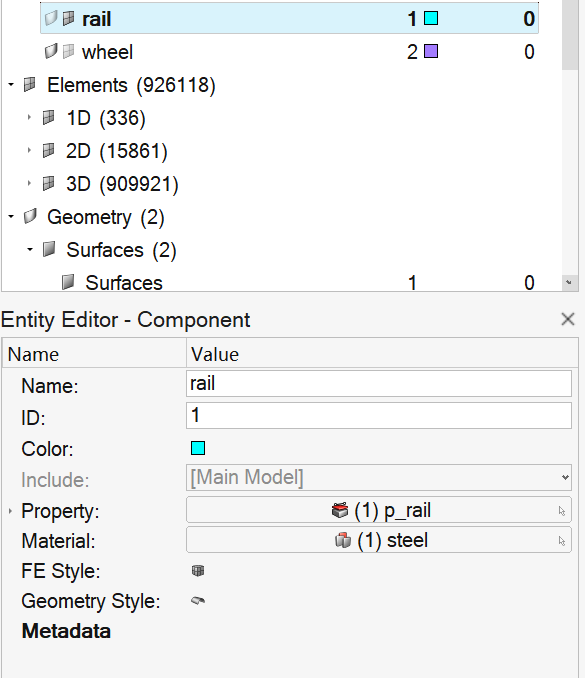

1. 在“Component”模块中将component进行规范化命名：“WHEEL”（车轮）和“RAIL”（钢轨）。 2. 为每个组件分配材料属性。
四、约束与载荷设置：模拟1/4模型的边界条件
基于1/4轮轨模型的对称性，设置合理的约束（SPC）与载荷（Pressure），确保边界条件符合实际工况。
4.1 约束设置（SPC）与组合（SPCADD）

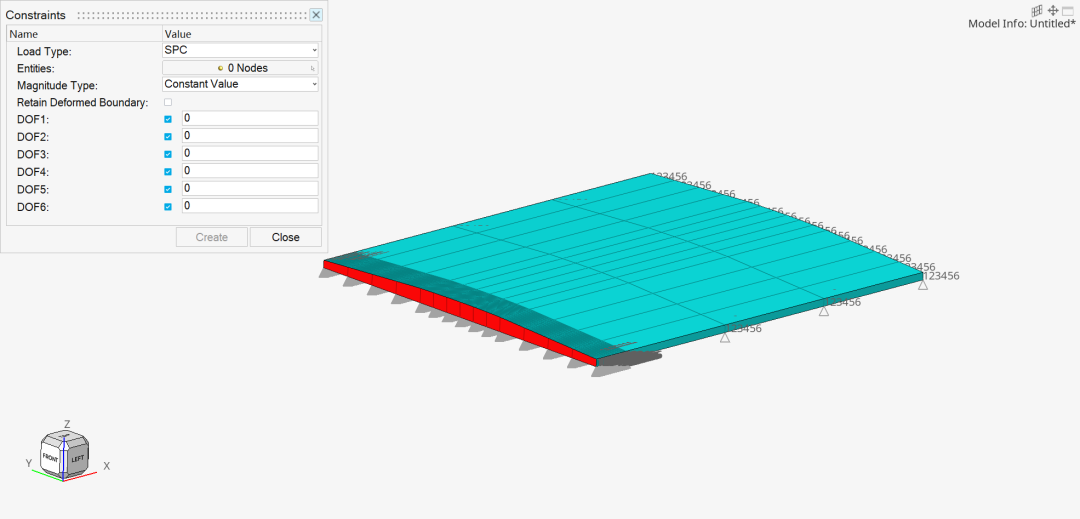

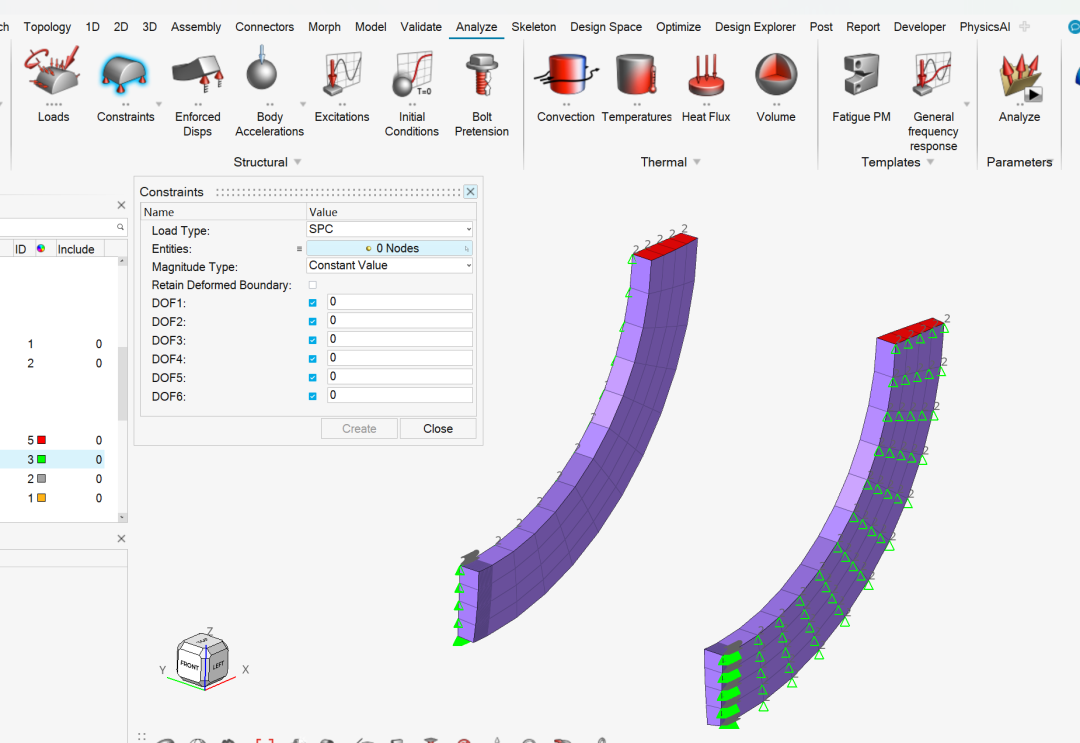

1. 创建“Load Collector”，命名为“SPC_WHEEL”和“SPC_RAIL”： • 车轮约束（SPC_WHEEL）：由于是1/4模型，车轮的对称面需约束垂直于对称面的平动自由度；为了保证车轮不会发生两侧滑动，需要约束侧面的平动自由度即y方向移动。

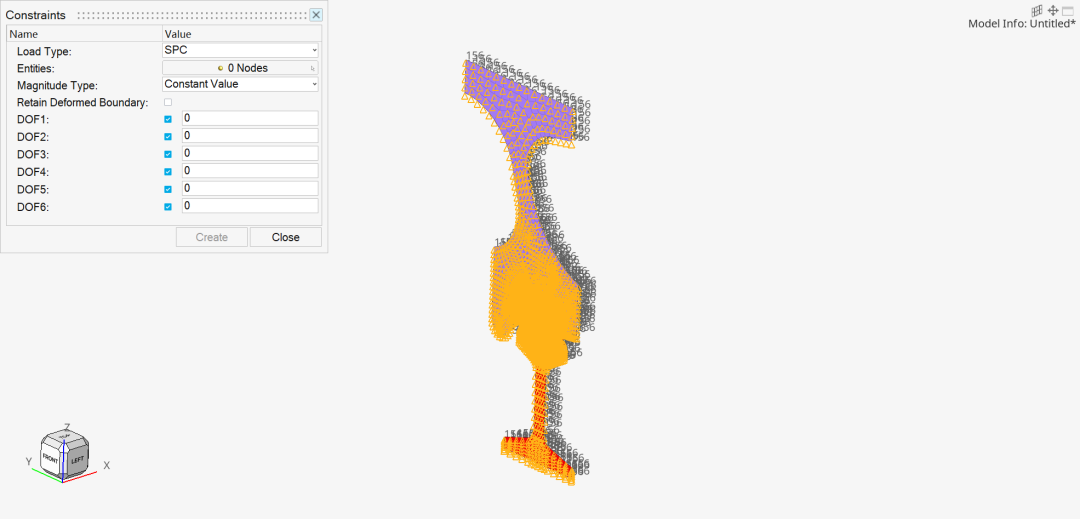

• 钢轨约束（SPC_RAIL）：钢轨的底端约束所有平动与旋转自由度（固定端，模拟钢轨铺设在枕木上的固定状态）；钢轨的对称面同样约束垂直于对称面的平动自由度，与车轮对称面保持一致。

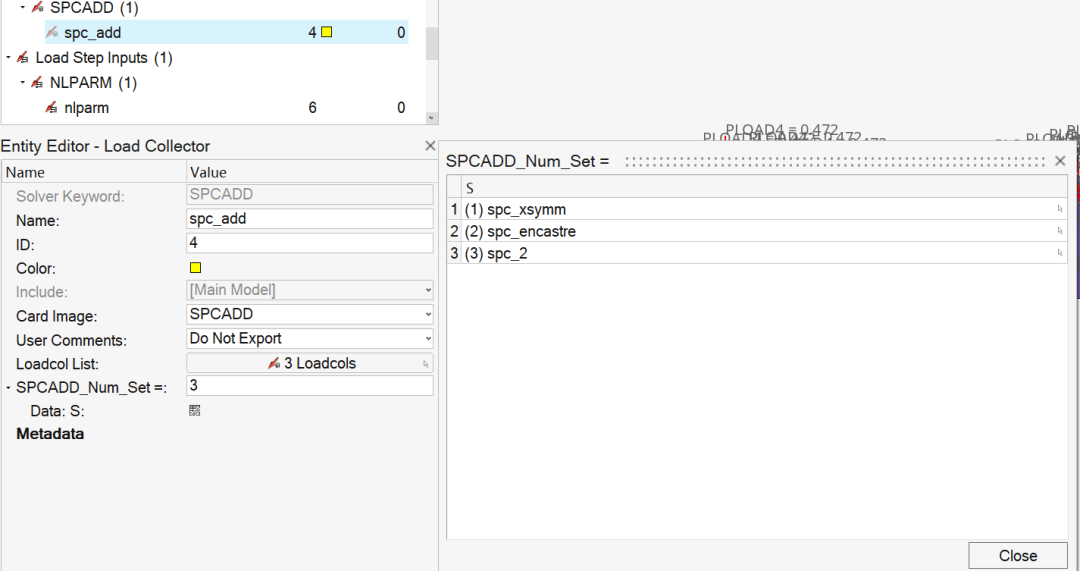

2. 使用“SPCADD”卡片组合多个约束：创建“SPCADD 1”，将“WHEEL”和“SRAIL”的约束合并。
4.2 载荷设置（Pressure）
轮轨接触载荷通常为车轮对钢轨的垂向压力：

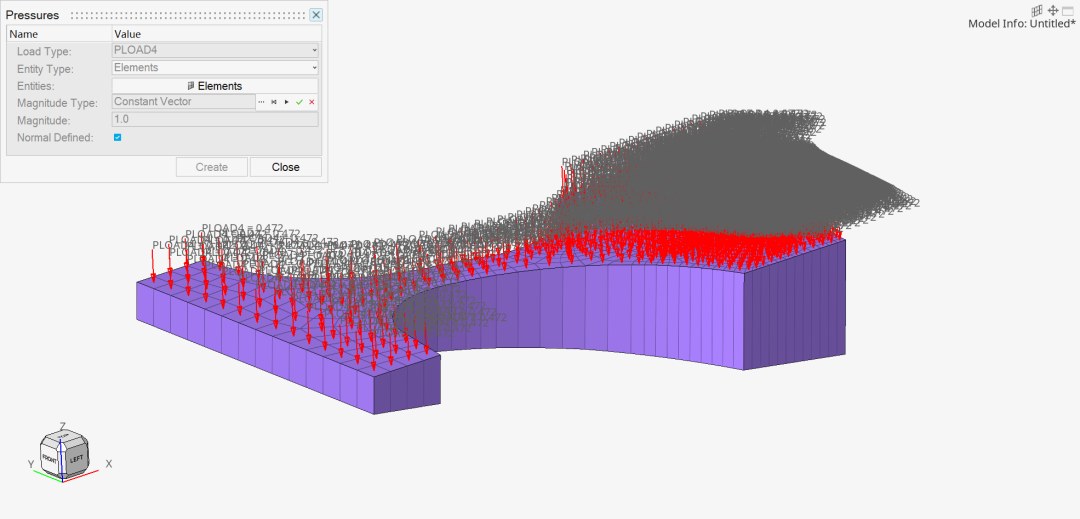

1. 创建“Load Collector”，命名为“LOAD_PRESSURE”，类型设为“Pressure”。 2. 选中车轮顶面的单元面，施加压力（方向指向钢轨内部，与接触法线方向一致）。
五、接触设置与非线性工况配置
轮轨接触属于典型的非线性问题（接触状态随载荷变化），需通过接触卡片与非线性参数控制求解过程。
5.1 接触对创建（Contact）

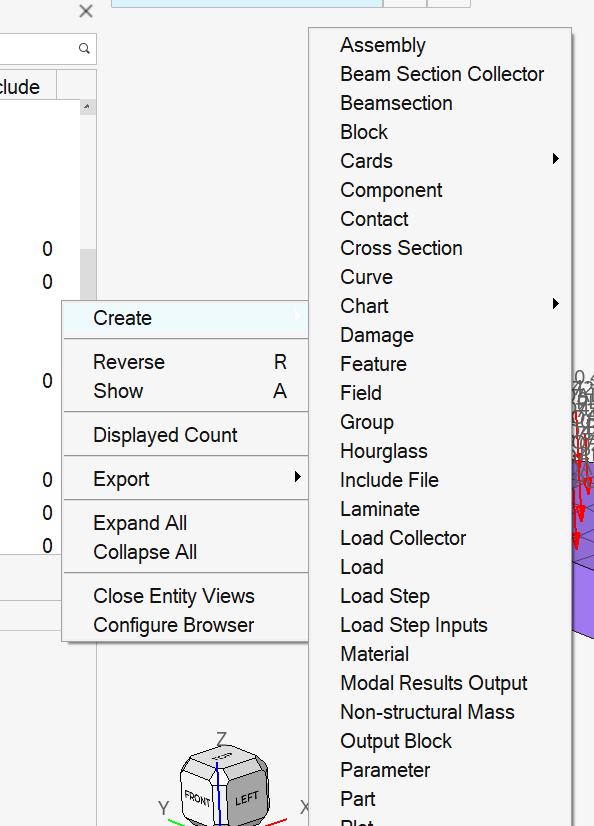

1. 通过在mode浏览器，右键“Contact”，创建“Surface-Surface”接触对（钢轨面为“主面”，车轮面为“从面”）：

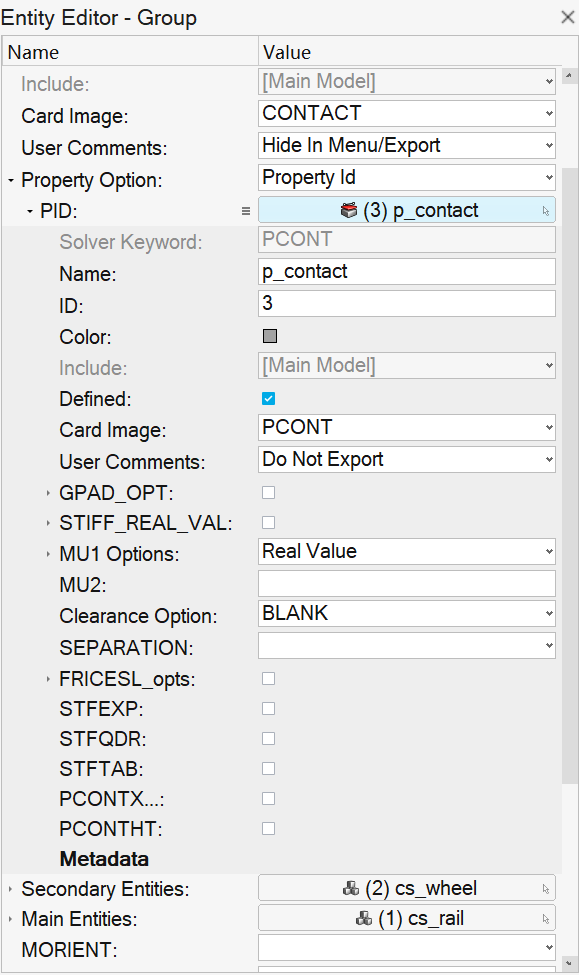

• 主面（Master）：选择钢轨接触区域的实体单元面。 • 从面（Slave）：选择车轮接触区域的实体单元面。 2. 定义接触属性：如下图所示。
5.2 非线性工况配置

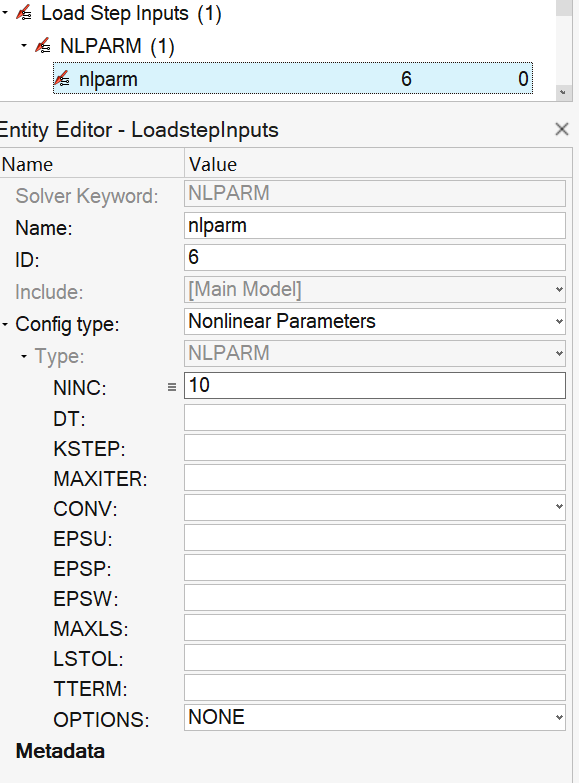

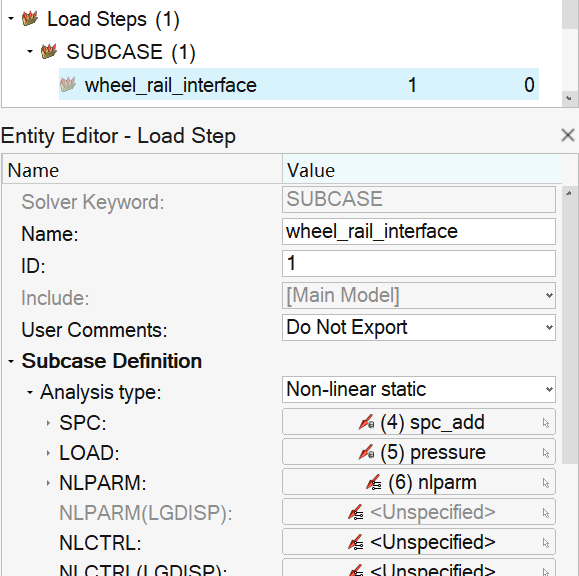

在model浏览器中创建非线性参数卡片（NLPARM），控制静态非线性分析的求解过程：
• 设置迭代次数（NINC=10）：确保求解收敛（通常要求残差小于1e-5），若收敛困难可增加迭代次数。
5.3 快速接触算法激活（FastCont）
为提升求解效率（尤其是大规模网格模型），需激活OptiStruct的快速接触算法：

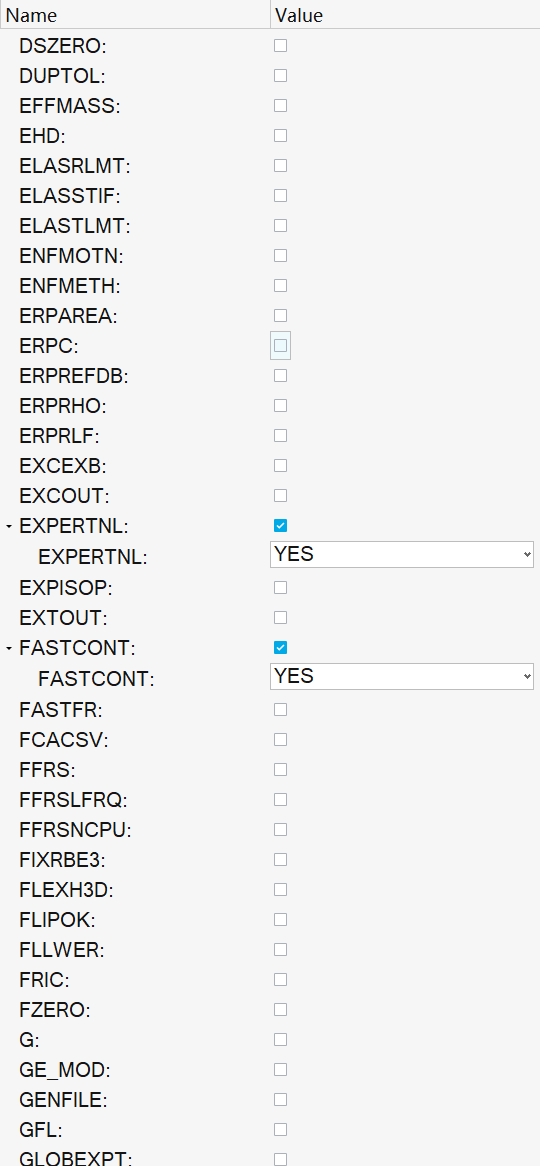

1. 创建“PARAM”卡片，设置“FASTCONT=YES”，启用快速接触检测。 2. 激活“非线性专家系统”（PARAM, EXPERT=YES）：软件自动优化接触迭代策略（如步长调整、收敛准则自适应），减少人工参数调试时间。

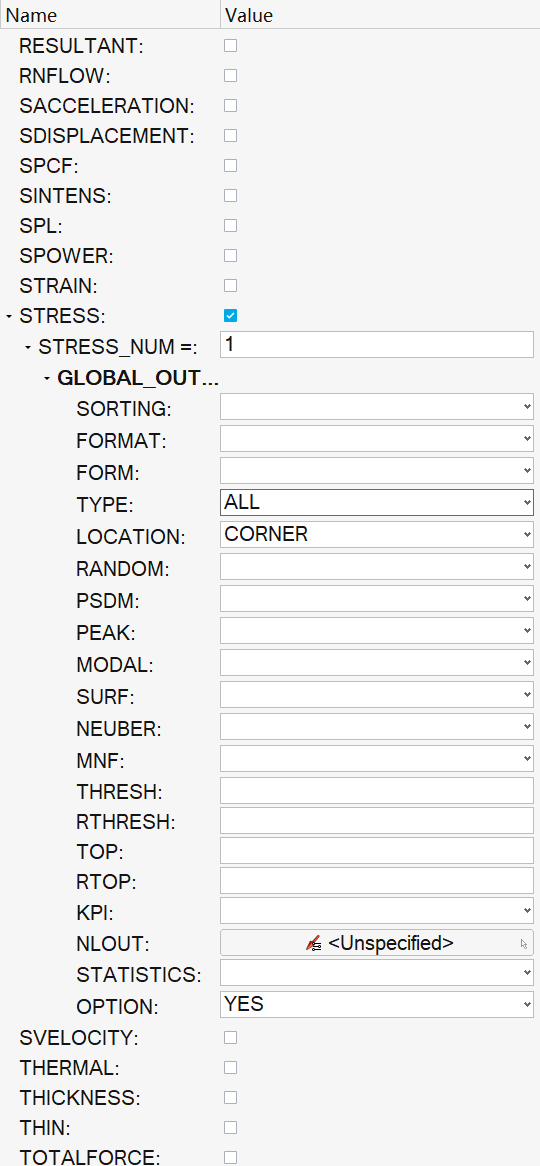

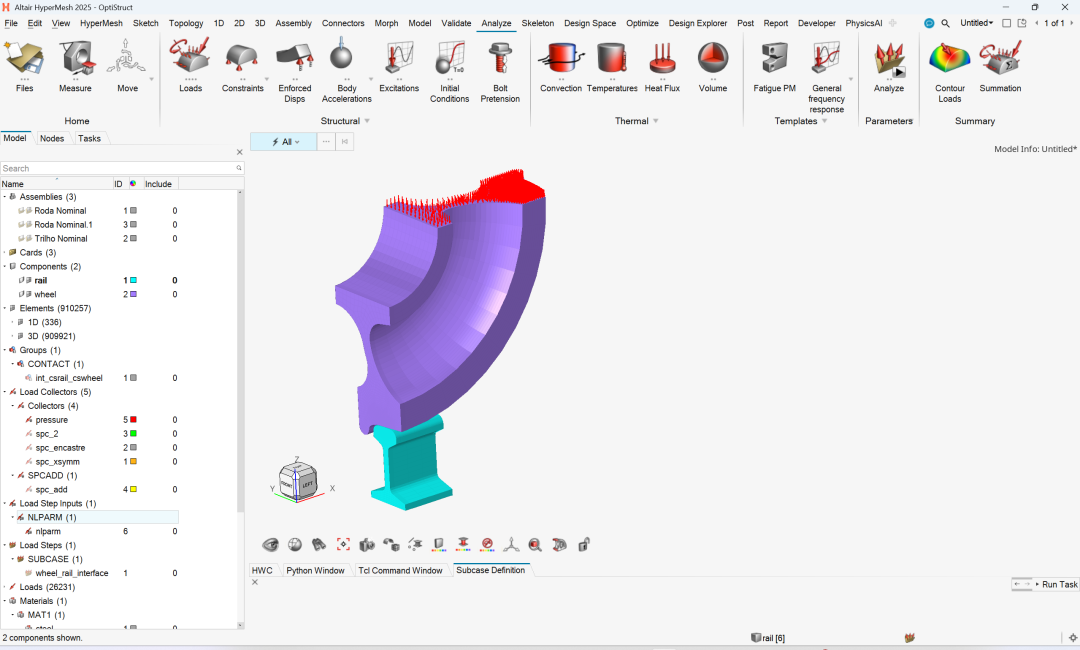

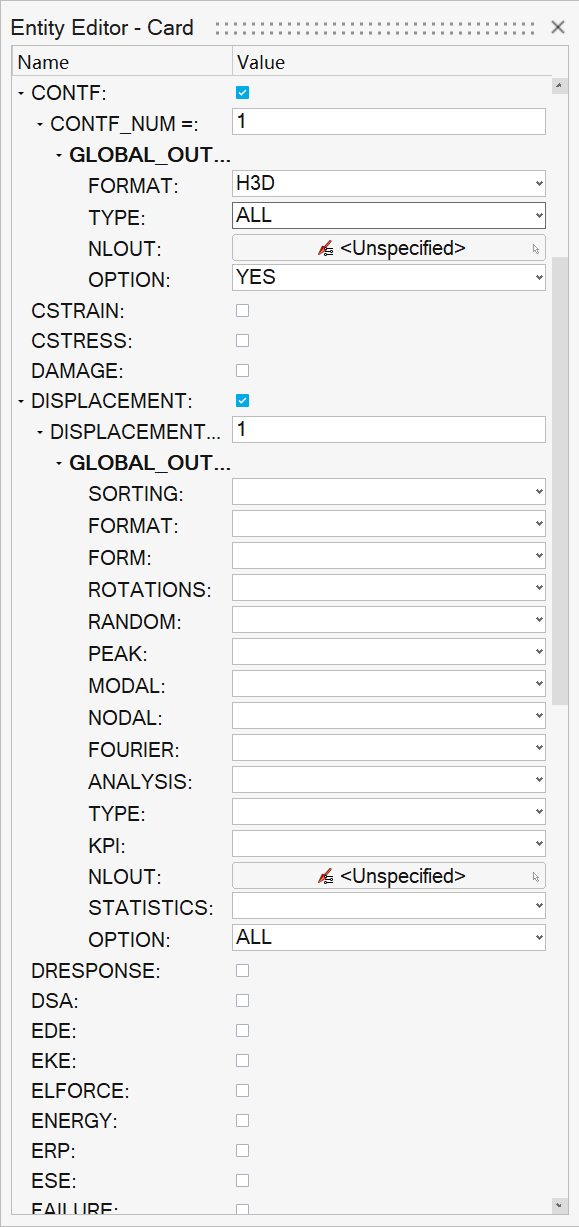

设置全局输出卡片，输出接触力，位移，应力结果。
六、求解与结果后处理：验证分析精度与效率
完成所有设置后提交求解，通过结果后处理验证接触力、应力分布是否符合工程预期。
6.1 求解提交
1. 在HyperMesh中生成OptiStruct输入文件（.fem格式），检查输入文件中是否包含所有关键卡片（CONTACT、NLPARM、SPCADD、PARAM等）。 2. 提交求解任务，观察求解过程中的收敛曲线：若残差曲线平稳下降至阈值以下，说明求解收敛；若出现振荡或发散，需调整接触容差、迭代次数或网格质量。
6.2 结果后处理
求解完成后，在HyperView中查看关键结果：

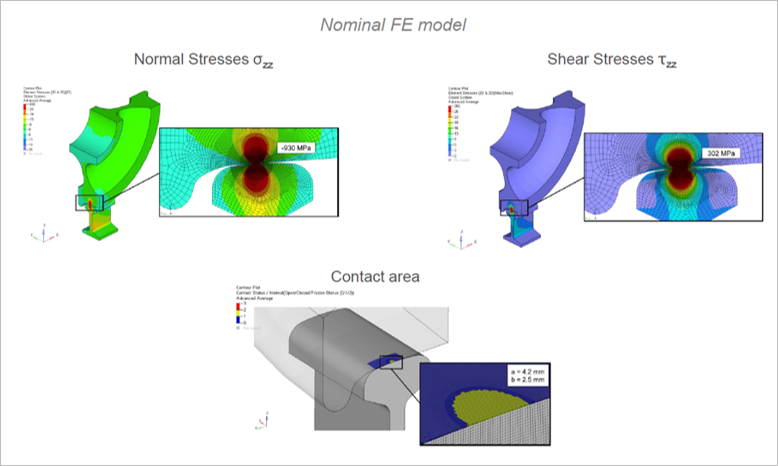

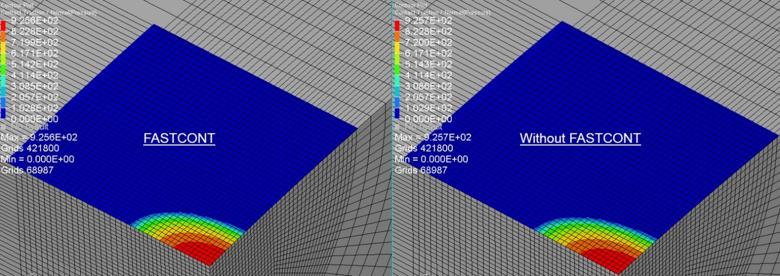

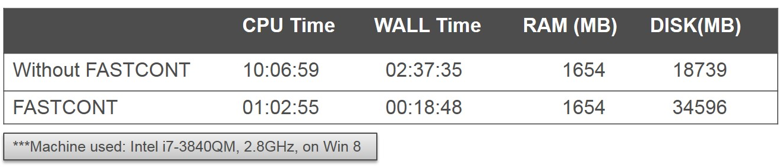

• 接触力分布：查看轮轨接触区域的接触力云图，确保接触力集中在预期区域（轨头中部），无局部应力奇异点。 • 应力分布：查看钢轨轨头的Mises应力云图，验证最大应力是否小于材料屈服强度，避免塑性变形；查看车轮踏面的应力分布，评估疲劳风险区域。 • 求解效率对比：对比启用FastCont前后的求解时间，验证快速接触算法的效率优势。
七、总结与工程建议
列车车轮接触非线性分析的核心在于“几何处理精准化、网格优化聚焦化、接触设置合理化”，结合本次流程可得出以下建议：
1. 几何与网格：接触区域网格尺寸需控制在1-3mm，非接触区域可放宽至10-15mm，通过“Split”工具实现网格密度过渡，平衡精度与效率。 2. 约束与载荷：1/4模型需严格遵循对称性约束，避免因约束遗漏导致的计算偏差；接触压力需根据轴重准确换算，确保载荷与实际工况一致。 3. 求解优化：启用FastCont快速接触算法与非线性专家系统，可大幅提升求解效率，尤其适合大规模轮轨模型（网格数量>10万）。 4. 结果验证：重点关注接触力分布与最大应力，确保结果在材料许用范围内，同时对比试验数据（如轮轨接触斑测试），验证仿真模型的准确性。
通过以上流程，可高效完成列车车轮接触非线性分析，为轮轨系统的疲劳寿命预测、结构优化提供可靠的仿真依据。
