Discovery的边界命名与条件选择功能

很多人从SpaceClaim转换到Discovery时，一开始是很不适应的，最主要的原因是操作界面上的较大变化。一些在SpaceClaim中经常会被用到的功能在SpaceClaim中经常找不到，如边界命名功能与几何特征条件筛选功能。

1. 边界命名

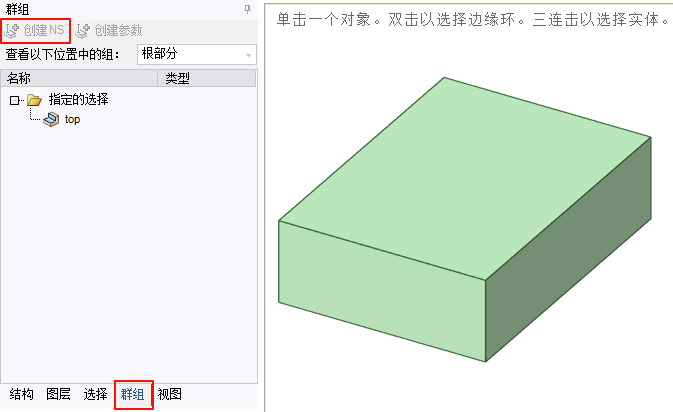

若后续需要使用Fluent Meshing生成网格，那么边界命名功能就比较重要了。在SpaceClaim中，边界命名通过群组选项卡来实现。

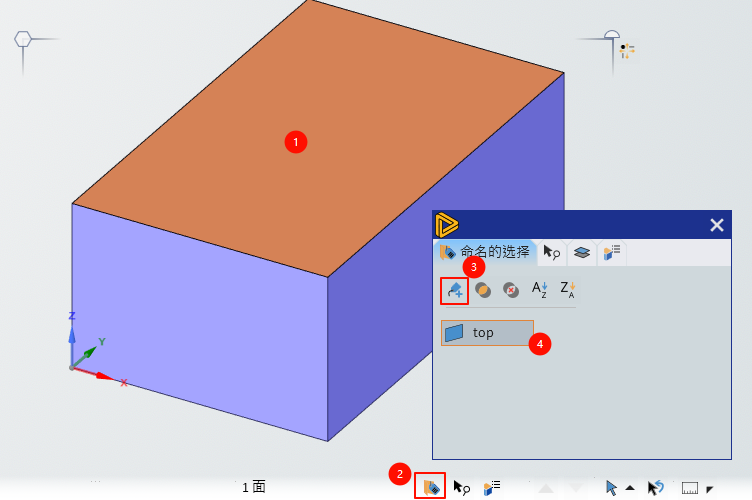

然而在Discovery中找不到群组选项卡，其需要利用状态栏上的一个小按钮命名的选择来添加边界命名。具体操作顺序如下图所示。



2. 条件选择

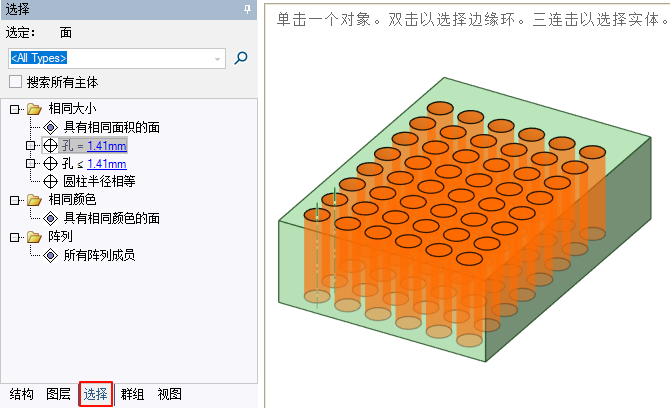

SpcaeClaim中的条件选择功能常用于在复杂模型中批量选择同类特征，这对于前期几何清理非常重要，使用熟练了能够大幅提高工作效率。在SpaceClaim中，条件选择功能在选择选项卡中，用户可以通过指定筛选方式来批量选择相同类型的特征几何。

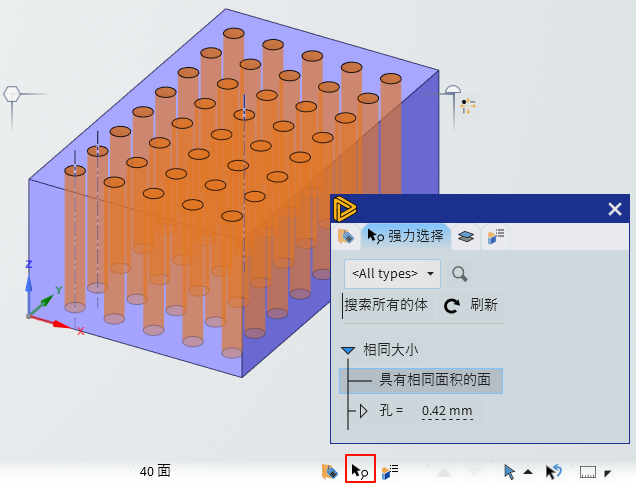

此功能在Discovery中同样存在，只不过功能按钮被转移到了下方的状态栏上，如下图所示的箭头按钮。该按钮名为强力选择。



从功能上看，实际上可以将Discovery当作是SpaceClaim的一个换皮版，不过也有一些功能还未完全包含，比如SpaceClaim的网格划分功能。

来源：CFD之道
