电感江湖：共模与差模的“秘密对决”
在当今飞速发展的电子时代，从我们每天不离手的智能手机，到家中运行的智能家电，再到数据中心的大型服务器，电子设备无处不在，而电感作为电子领域中不可或缺的基础元件，默默发挥着关键作用，是保障电子设备稳定运行的幕后英雄。
电感，简单来说，是一种能够将电能转化为磁能并储存起来的电子元件。当电流通过电感时，会在其周围产生磁场，而这个磁场又会对电流的变化产生阻碍作用。正是这种特性，使得电感在电路中扮演着多种重要角色，如滤波、储能、变压等。想象一下，电路就像是一条奔腾的河流，而电感则像是河流中的水坝，能够调节水流的速度和稳定性，确保电路中的电流平稳、纯净，为各种电子设备的正常运行提供坚实保障。
在电感的大家庭中，共模电感和差模电感是两位尤为重要的成员，它们在电磁干扰（EMI）抑制方面发挥着不可替代的作用，是电子设备稳定运行的重要保障。随着电子设备的日益小型化和功能集成化，电磁环境变得愈发复杂，各种电磁干扰相互交织，如同一场无形的战争，威胁着电子设备的正常工作。共模电感和差模电感就像是战场上的精锐部队，各自肩负着独特的使命，精准地识别并抑制不同类型的电磁干扰，为电子设备打造出一片纯净的电磁空间。 接下来，就让我们深入探索共模电感和差模电感的神秘世界，揭开它们的工作原理、结构特点以及在实际应用中的精彩表现。
共模电感：低调的 “共模干扰清道夫”
在电子设备的复杂电路中，共模电感就像是一位低调的幕后英雄，默默地守护着电路的纯净与稳定，高效地清除着共模干扰，保障电子设备的正常运行。
（一）独特构造
共模电感，又称共模扼流圈，它的构造十分独特，由绕在同一高磁导率磁芯上的两个匝数和相位相同、绕向相反的独立绕组组成 ，就像两个紧密合作的伙伴，携手应对电路中的各种挑战。这种特殊的结构设计是共模电感发挥其强大功能的基础，为其抑制共模干扰的神奇能力奠定了坚实的硬件基础。例如，在常见的开关电源电路中，共模电感的这种双绕组结构能够有效地对共模干扰进行抑制，保障电源输出的稳定。
（二）工作奥秘
共模电感的工作原理基于电磁感应定律，当电流通过电感时，会产生磁场，而磁场的变化又会反过来影响电流。在共模电感中，两个绕组的绕向相反，这就使得当正常的差模电流（即电路中的工作电流，大小相同、方向相反）通过时，它们所产生的磁场相互抵消，对差模电流几乎没有阻碍作用，差模信号可以无衰减地通过，就如同畅通无阻的高速公路，车辆可以自由行驶。而当共模电流（大小相同、方向相同的干扰信号）流过时，由于两个绕组的电流方向相同，产生的磁场相互叠加，使得磁环产生很大的电感量，对共模电流呈现出高阻抗，产生很强的阻尼效果，从而有效衰减共模电流，就像在道路上设置了重重障碍，让干扰信号难以通行，达到了滤波的目的。这种对不同电流的 “区别对待”，使得共模电感能够精准地抑制共模干扰，而不影响正常的电路信号传输。
（三）常见应用
共模电感在电子设备中有着广泛的应用，几乎涵盖了我们生活的方方面面。在电源电路中，它是不可或缺的一部分，能够有效抑制电源线上的共模噪声，防止其对后级电路造成干扰，为电子设备提供稳定、纯净的电源。比如我们日常使用的手机充电器、电脑电源适配器等，都离不开共模电感的保驾护航，确保电源输出的稳定性，延长设备的使用寿命。在通信线路中，共模电感也发挥着重要作用，如在 CAN 总线、RS485 总线等通信接口中，它可以减少外部电磁信号对通信信号的干扰，保证通信信号的质量和传输速率，让数据能够准确、快速地传输，就像一位忠诚的卫士，守护着通信的畅通无阻。
差模电感：精准的 “差模噪声狙击手”
在电子设备的电磁防护战场上，差模电感宛如一位精准的狙击手，敏锐地捕捉并高效地抑制着差模噪声，为电路的纯净与稳定贡献着关键力量。
（一）别样结构

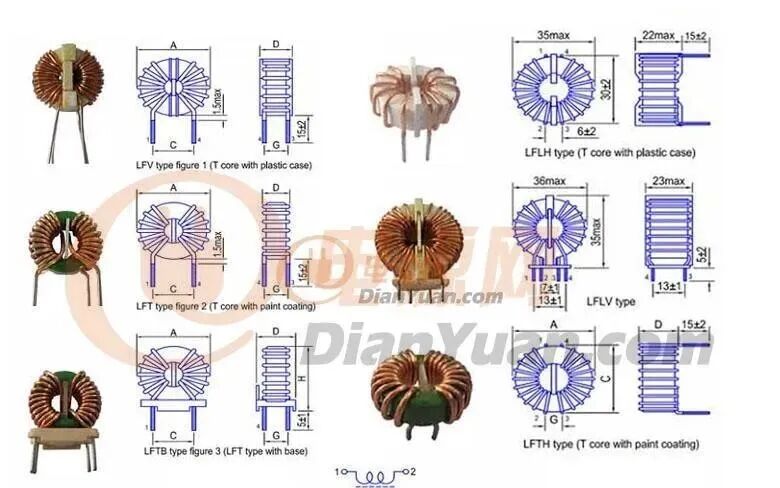

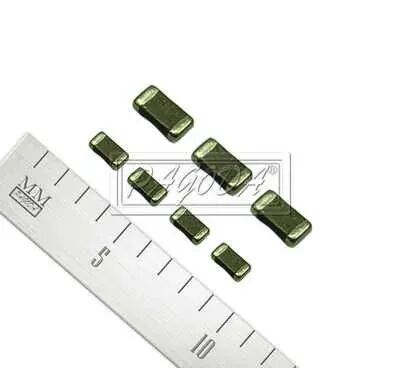

差模电感的结构形式较为多样，常见的一种是由绕在不同磁芯上、绕向相同的两个线圈组成，这种结构使得两个线圈在面对差模信号时能够协同工作，发挥出强大的抑制作用。也有一些差模电感仅有一个线圈绕在一个铁芯上，同样能够有效地实现对差模噪声的抑制。与共模电感绕在同一磁芯上且绕向相反的双绕组结构不同，差模电感的这种结构特点决定了它独特的工作方式和性能表现 。比如在一些对空间要求较高的小型电子设备中，单线圈绕制的差模电感能够以较小的体积实现对差模噪声的有效抑制。
（二）运作方式
差模电感的工作原理基于电磁感应原理，当差模电流（即大小相等、方向相反的干扰信号，与正常的差模信号相位相反）通过差模电感时，会在电感中产生磁场，由于差模电感的结构特点，这个磁场会对差模电流产生较大的阻碍作用，呈现出高阻抗，从而有效地抑制差模噪声，就像在道路上设置了坚固的路障，让差模噪声难以通行。而对于正常的差模信号（电路中的有效信号，如差分放大器中的差分信号），差模电感则尽量减少对其的影响，保证信号能够顺利传输，维持电路的正常工作。例如，在高速数据传输线路中，差模电感能够精准地识别并抑制差模噪声，确保数据信号的准确传输，避免因噪声干扰而导致的数据错误或丢失。
（三）应用领域
差模电感在电子设备中有着广泛的应用。在差分放大器中，它是不可或缺的重要元件，能够提高放大器的差模增益，有效抑制共模干扰，确保放大器能够准确地放大差分信号，为后续的信号处理提供高质量的输入。在高速差分信号线路，如 USB 3.0、HDMI 等高速接口中，差模电感起着至关重要的作用，它可以抑制差分信号线路中的串扰和噪声，保证高速信号在传输过程中的完整性和稳定性，让高清视频、高速数据能够快速、准确地传输，为用户带来流畅的使用体验。在一些对信号质量要求极高的精密测量设备和传感器中，差模电感也被广泛应用，它能够有效降低电磁干扰对信号的影响，提高测量的精度和可靠性，为科学研究、工业生产等领域提供准确的数据支持 。
两者大比拼：全方位差异剖析
（一）结构差异
从结构上看，共模电感的两个绕组紧密地绕在同一高磁导率的磁芯上，且绕向相反，就像两条并行却方向相反的轨道，这种独特的设计使得它在面对共模电流时能够产生强大的抑制作用 。而差模电感的结构则更为多样化，有的是由绕在不同磁芯上、绕向相同的两个线圈组成，如同两个并肩作战的伙伴，协同应对差模信号；也有仅由一个线圈绕在一个铁芯上的简单结构，在一些对空间要求苛刻的电路中发挥着重要作用 。从引脚数量上也能直观地区分两者，共模电感由于有两个绕组，每个绕组有 2 个引脚，所以共有 4 个引脚；而差模电感若只有一个线圈，通常只有 2 个引脚 ，若有两个线圈则有 4 个引脚，但绕线方式与共模电感不同。在实际的电子设备电路板上，我们可以通过观察电感的引脚数量和绕线方式，快速判断出它是共模电感还是差模电感，就像通过独特的标识来识别不同的元件。
（二）功能区别
在功能方面，共模电感和差模电感有着明确的分工。共模电感专注于抑制共模噪声，这种噪声在电路中表现为同时出现在两条信号线上、大小相等且方向相同的干扰信号，就像两个同步捣乱的 “小怪兽”。共模电感通过其特殊的结构，对共模电流产生高阻抗，有效地阻挡共模噪声的传播，保障电路的稳定运行 。而差模电感则主要负责抑制差模噪声，差模噪声是指在两条信号线上大小相等、方向相反的干扰信号，如同两个方向相反的 “小麻烦”。差模电感利用自身的电感特性，对差模电流呈现出高阻抗，从而有效地衰减差模噪声，确保电路中的有用信号能够准确传输 。以电脑主板的电源电路为例，共模电感能够抑制来自电网的共模干扰，防止其影响主板上的电子元件；而差模电感则可以抑制主板内部电路产生的差模干扰，保证各个芯片之间的信号传输不受影响，两者共同协作，为电脑的稳定运行提供保障。
（三）性能不同
在性能上，共模电感和差模电感也各有特点。共模电感在低频段对共模噪声具有良好的抑制能力，随着频率的升高，其抑制效果会逐渐减弱 。这是因为在高频情况下，共模电感的寄生电容等因素会对其性能产生影响，降低了对共模噪声的抑制能力 。而差模电感则在高频段表现出色，能够有效地抑制高频差模噪声，确保高速信号的稳定传输 。在频率特性方面，两者也存在明显差异。共模电感的电感量相对较大，在低频时能够提供较高的阻抗，对低频共模噪声有较好的抑制效果；而差模电感的电感量相对较小，但其在高频时的阻抗特性使得它能够更好地应对高频差模噪声 。例如，在通信线路中，共模电感可以有效地抑制低频段的电磁干扰，如来自附近电源线的干扰；而差模电感则能确保高频通信信号在传输过程中不受高频噪声的干扰，保证通信的质量和速度。
（四）应用场景
在应用场景上，共模电感和差模电感也有着不同的侧重点。共模电感常用于电源电路、通信线路等需要抑制共模噪声的场合。在电源电路中，它能够有效抑制电源线上的共模噪声，防止其对后级电路造成干扰，为电子设备提供稳定、纯净的电源 。在通信线路中，共模电感可以减少外部电磁信号对通信信号的干扰，保证通信信号的质量和传输速率 。而差模电感则常用于差分放大器、高速差分信号线路等需要抑制差模噪声的电路中。在差分放大器中，差模电感能够提高放大器的差模增益，有效抑制共模干扰，确保放大器能够准确地放大差分信号 。在高速差分信号线路，如 USB 3.0、HDMI 等高速接口中，差模电感起着至关重要的作用，它可以抑制差分信号线路中的串扰和噪声，保证高速信号在传输过程中的完整性和稳定性 。在设计一个高清视频传输设备时，就需要在电源部分使用共模电感来抑制电源噪声，确保设备供电稳定；同时在 HDMI 接口电路中使用差模电感，以保证高清视频信号的准确传输，避免出现图像失真、卡顿等问题。
选型指南：挑选最合适的电感
在电子电路设计中，正确选择共模电感和差模电感至关重要，它们就像为电路挑选合适的 “防护装备”，直接影响着电路的性能和稳定性。下面为大家详细介绍选型时需要考虑的关键因素。
（一）依据噪声类型
首先，要明确电路中主要存在的噪声类型。如果信号线上主要存在共模噪声，即同时出现在两条信号线上、大小相等且方向相同的干扰信号，那么就应选用共模电感。共模电感能够对共模电流产生高阻抗，有效阻挡共模噪声的传播，为电路提供稳定的工作环境。相反，如果信号线上主要存在差模噪声，也就是在两条信号线上大小相等、方向相反的干扰信号，此时就需要选择差模电感，它能利用自身的电感特性，对差模电流呈现出高阻抗，从而有效地衰减差模噪声，确保电路中的有用信号能够准确传输。例如，在开关电源电路中，若检测到共模噪声较为突出，就需要在合适的位置添加共模电感；而在差分信号传输线路中，若发现差模噪声对信号质量产生影响，就应考虑选用差模电感来抑制噪声。
（二）考虑频率特性
电感对噪声的抑制效果与频率密切相关。共模电感在低频段对共模噪声具有良好的抑制能力，随着频率的升高，其抑制效果会逐渐减弱，这是因为在高频情况下，共模电感的寄生电容等因素会对其性能产生影响，降低了对共模噪声的抑制能力 。而差模电感则在高频段表现出色，能够有效地抑制高频差模噪声，确保高速信号的稳定传输 。因此，在选型时需要根据信号的频率特性来选择合适的电感。对于低频信号电路，应优先选择在低频段具有高阻抗的电感，如共模电感；而对于高频信号电路，如高速通信线路、射频电路等，则需要选择在高频段能够有效抑制噪声的电感，如差模电感。例如，在音频电路中，信号频率主要集中在低频段，此时共模电感可以有效地抑制低频共模噪声，保证音频信号的纯净；而在 5G 通信基站的射频电路中，信号频率非常高，差模电感则能够发挥其在高频段的优势，抑制高频差模噪声，确保通信信号的稳定传输。
（三）其他要点
除了噪声类型和频率特性外，选型时还需考虑多个重要因素。工作电流是一个关键因素，需明确电路中的工作电流，并预留一定的安全系数。一般建议选择额定电流为实际工作电流的 1.5 至 2 倍的电感，以确保在电流波动或异常情况下电感不会因过流而损坏。电感值的选择也至关重要，它需要综合考虑电流容量和频率特性。通常，差模电感值在几十 μH 到几百 μH 之间，对于较低频率的差模干扰，可能需要较大的电感量；而对于高频差模干扰，较少的电感量结合其他高频滤波元件（如陶瓷电容）可以有效滤波。共模电感的感值通常在 2mH 到 50mH 之间，具体值取决于需要滤除的噪声频带和配合电容的容量，一般来说，在较低频率的共模干扰下，较大的电感量能提供更好的滤波效果 。功率损耗与直流电阻也不容忽视，电感的直流电阻会导致功率损耗，在高功率电源电路中，应选择直流电阻小的电感，以提高电路效率并减少发热，同时，还需考虑直流电阻在工作温度范围内的稳定性，对于要求高精度的电源电路，这一点尤为重要 。此外，还需考虑电感的饱和电流、外形尺寸、安装方式、成本等因素，在实际选型过程中，要综合权衡这些因素，以选择到最适合电路的电感 。
总结与展望
共模电感和差模电感，作为电感家族中的重要成员，在电子电路中各自肩负着独特而关键的使命。它们在结构、功能、性能以及应用场景等方面存在着显著的差异，却又相互协作，共同为电子设备的稳定运行保驾护航。
在结构上，共模电感的双绕组绕于同一磁芯且绕向相反，与差模电感的单线圈或双线圈绕制方式截然不同，这种结构差异直接决定了它们对不同类型噪声的抑制能力。在功能上，共模电感专注于清除共模干扰，差模电感则精准狙击差模噪声，两者分工明确，就像电子设备的两位忠诚卫士，从不同角度守护着电路的纯净。在性能方面，共模电感在低频段对共模噪声的抑制能力较强，而差模电感在高频段对差模噪声的抑制效果更为突出，它们在不同频率范围内发挥着各自的优势。在应用场景中，共模电感常见于电源电路和通信线路，差模电感则在差分放大器和高速差分信号线路中不可或缺，它们根据不同电路的需求，各展所长。
随着科技的飞速发展，电子设备正朝着小型化、高性能化、智能化的方向不断迈进，这对电感技术提出了更高的要求。未来，电感技术有望在材料创新、结构优化、制造工艺改进等方面取得重大突破。在材料创新方面，新型磁性材料的研发将成为关键，如具有更高磁导率、更低损耗的材料，有望进一步提升电感的性能，使其能够更好地应对复杂的电磁环境。在结构优化上，更加紧凑、高效的设计将不断涌现，以满足电子设备小型化的需求，同时提高电感的集成度，减少电路板的占用空间。在制造工艺改进方面，高精度、自动化的制造技术将得到广泛应用，有助于提高电感的生产效率和一致性，降低成本。
相信在不久的将来，电感技术将在新能源汽车、5G 通信、人工智能、物联网等新兴领域发挥更为重要的作用，为这些领域的发展提供坚实的技术支持。对于广大电子爱好者和工程师来说，深入了解共模电感和差模电感的知识，并持续关注电感技术的发展动态，将有助于在电子设计和创新中取得更好的成果，为推动电子技术的进步贡献自己的力量。
