HyperMesh节点、单元与曲面的关联性

这是之前一个粉丝朋友问的问题，复 制过去的网格和几何没有关联，怎么关联上。

故写篇文章介绍一下，在 HyperMesh中，如何结解决，“节点、单元与曲面的关联性（Associativity）” ，关联是保障建模精度与效率的核心机制。它定义了节点、单元与几何曲面之间的绑定关系，不仅能简化后续编辑操作（如网格平滑、节点移动），还能确保网格与几何模型的一致性。本文将从关联性的基本概念、自动关联场景、关联后的实用功能、关联性破坏情况及修复方法五个维度，结合软件操作场景详细解读，为有限元建模提供规范指引。

一、关联性的核心定义

关联性本质是节点或单元与几何曲面之间建立的 “依附” 关系—— 当节点 / 单元关联到某一曲面后，软件会记录这种对应关系，后续对曲面或网格的操作会受此关系约束。简单来说：

• 若节点关联到曲面，节点的位置会 “跟随” 曲面形态，无法脱离曲面自由移动；

• 若单元关联到曲面，单元的拓扑结构会与曲面边界保持一致，确保网格贴合几何外形。

这种关系的核心价值在于：避免网格与几何模型 “脱节”，尤其在复杂曲面建模（如飞机机头、汽车车身）中，能大幅减少因几何修改导致的网格重构工作量，并且保证有限元模型与几何模型相等的要求。这个通过在企业内部有对应要求，不能偏离几何多少多少。

二、自动关联场景：自动网格划分

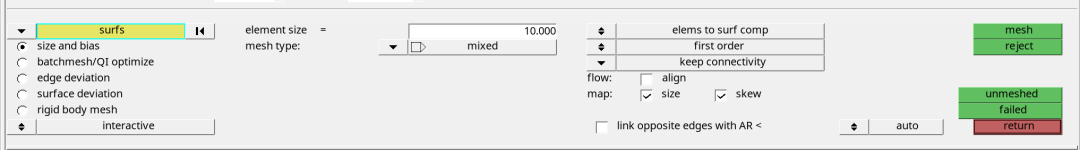

在 HyperMesh 中，最常见的关联性建立场景是f12快捷键的，自动网格划分（Automesher） —— 当你使用自动网格划分工具对几何曲面生成网格时，软件会默认让生成的节点与该曲面建立关联性，无需手动操作，如果不需要关联也可以切换对应的选项。

自动关联的实现逻辑：

• 选择需要划分网格的几何曲面（如机头外表面的某一局部曲面）；

• 进入 “Mesh” 面板，启用 “Automesher” 自动网格划分功能，设置网格尺寸、单元类型（如壳单元）等参数；

• 点击 “Mesh” 按钮生成网格后，软件会在后台自动为每个新生成的节点添加 “关联标记”，绑定到原始几何曲面；

• 此时生成的单元因由关联节点组成，会间接与曲面建立关联性（单元的边界节点均依附于曲面，单元整体自然贴合曲面）。

这种自动关联机制是软件的 “默认优化设置”，目的是减少建模者的重复操作，确保网格与几何曲面的初始一致性。

三、关联后的实用功能：效率与精度

节点 / 单元与曲面建立关联性后，能解锁两类核心实用功能，这些功能是无关联网格无法实现的，也是关联性最关键的应用价值。

（一）网格平滑（Smooth）：保持曲面贴合度的网格优化

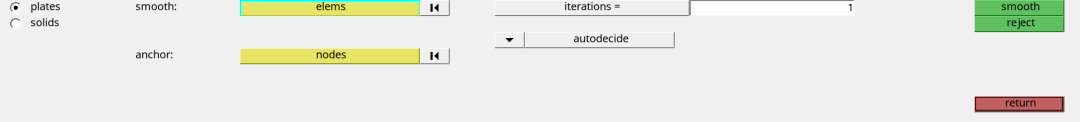

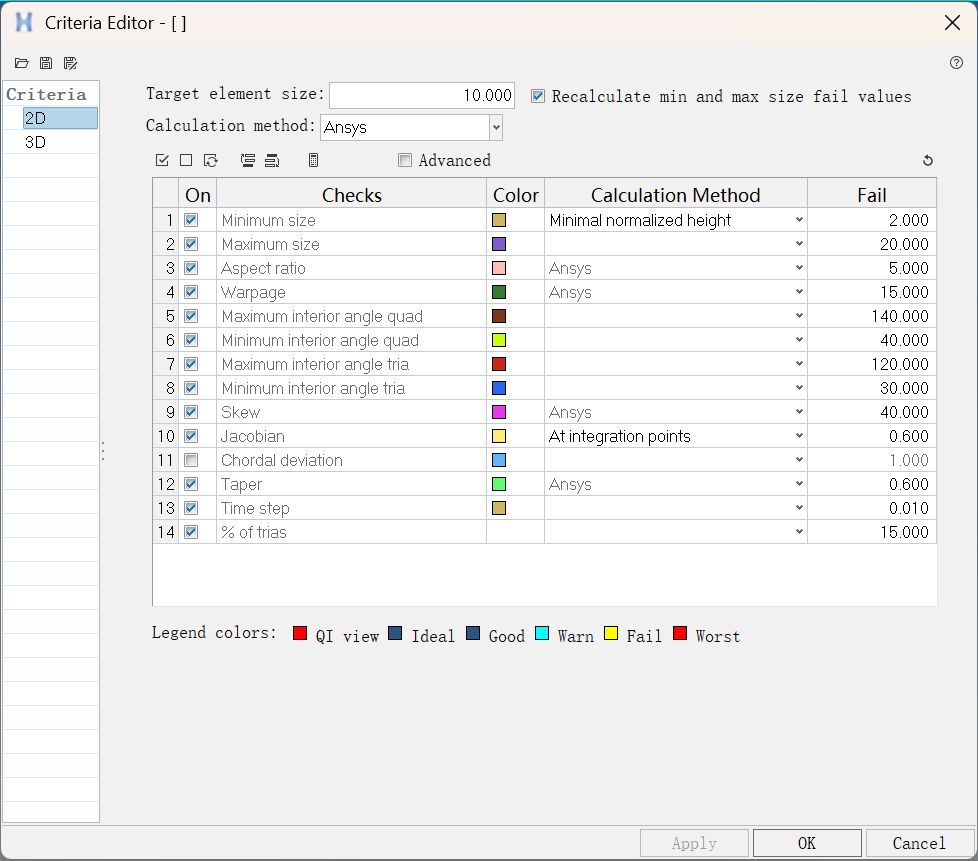

当网格存在质量问题（如单元翘曲、Aspect Ratio 超标）时，使用 “网格平滑（Smooth）” 功能优化网格时：

• 若节点已关联到曲面，软件会在平滑过程中强制约束节点沿曲面移动，确保优化后的节点仍贴合曲面形态，不会出现 “节点脱离曲面” 导致的网格与几何错位；

• 若节点无关联，平滑操作可能让节点随意移动，导致网格偏离原始几何曲面，尤其在曲率较大的曲面（如机头圆弧过渡面）上，会严重影响建模精度。



（三）按曲面选择：批量选中关联的节点 / 单元

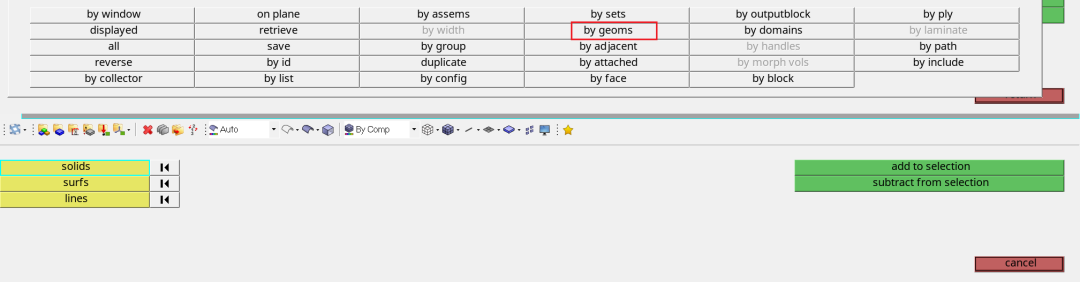

关联性还支持按曲面批量选择节点或单元—— 当你需要对某一曲面的所有网格进行操作（如赋属性、删除、隐藏）时，无需逐一框选网格，只需选择对应的几何曲面，软件会自动筛选出所有关联到该曲面的节点和单元。

四、关联性的破坏

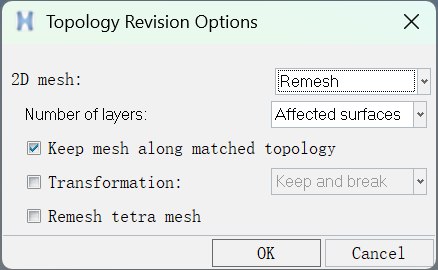

关联性并非 “永久绑定”，部分对几何或网格的操作会破坏已建立的关联关系。需重点关注以下两类常见破坏场景，避免因操作不当导致建模效率下降。

（一）单独变换（Transform）曲面、节点或单元

“变换操作” 指平移（Translate）、旋转（Rotate）、缩放（Scale）等改变位置或形态的操作，若单独对曲面、节点或单元执行变换，关联性会直接破坏：

• 场景 1：单独平移曲面 —— 若先选中曲面并平移，而未选中关联的节点 / 单元，曲面位置改变后，关联的节点 / 单元仍停留在原位置，软件会判定 “关联关系不匹配”，自动解除关联性；

• 场景 2：单独旋转节点 —— 若选中关联到曲面的节点并旋转，节点脱离曲面后，软件会删除该节点的关联标记，导致关联性失效；

• 场景 3：单独缩放单元 —— 单元形态改变后，其边界节点与曲面的对应关系被破坏，关联性同样失效。

例外情况：变换包含曲面与关联节点 / 单元的组件（Component）

若将曲面与关联的节点 / 单元归为同一 Component，对该组件整体执行变换操作时，关联性不会破坏—— 因为曲面与节点 / 单元的相对位置和形态关系保持一致，软件会保留关联标记。

（二）修剪曲面（Trim Surface）

“修剪曲面（Trim Surface）” 是对几何曲面的边界进行裁剪（如切除曲面的多余部分）的操作，这类操作会改变曲面的形态和边界范围，导致原有的节点 / 单元与曲面的关联关系失效 —— 因为修剪后的曲面已不是原始关联的 “目标曲面”，在修剪附近的关联性，软件无法识别新曲面与旧节点 / 单元的对应关系，会自动解除关联性。

五、关联性修复

当关联性因操作失误或设计需求被破坏后，可通过 “节点编辑（Node Edit）” 或 “投影（Project）” 面板重新关联节点与曲面。

需注意：重新关联通常是耗时任务（尤其当节点数量较多时），建议在操作前规划好步骤，减少不必要的重新关联。

方法一：通过 “Node Edit” 面板手动关联

适用于节点数量较少（如 10-20 个）的场景，可手动指定节点关联的曲面：

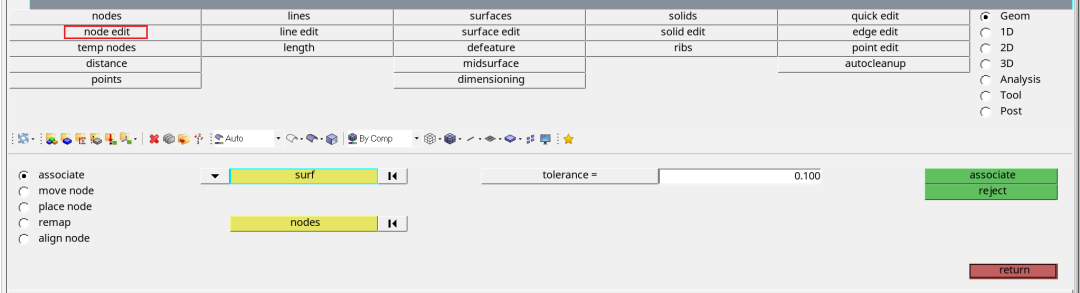

• 进入 “Geom” 面板下的 “Node Edit” 面板；

• 在面板中找到 “Associate” 选项，点击 “Surface” 按钮，选择目标曲面，再点击nodes按钮选择节点；

• 点击 “Associate” 按钮，软件会将选中的节点重新关联到目标曲面，此时节点移动会再次受曲面约束。

方法二：通过 “Project” 面板批量关联

适用于节点数量较多（如数百个）的场景，通过 “Project” 功能将节点批量关联到曲面：

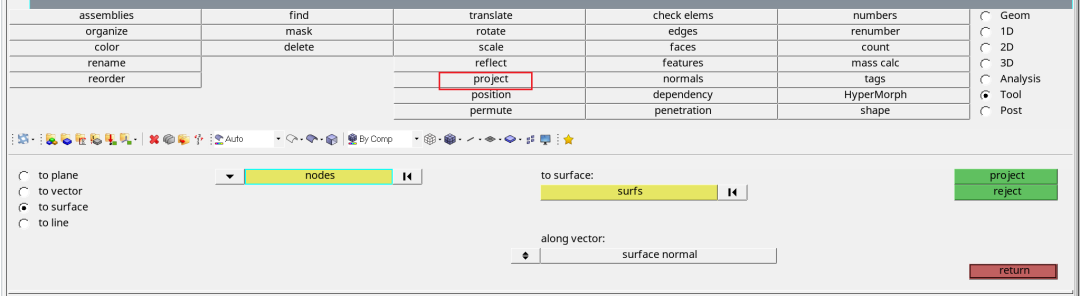

• 进入 “Tool” 面板下的 “Project” 面板，选择 “to surface” 作为投影对象，选中所有待关联的节点；

• 在 “to surface” 选项中选择 “Surfaces”，点击 “Select” 按钮选中目标曲面；

• 设置投影方向为 “surface Normal”，确保节点投影到曲面上；

这种方法能批量处理大量节点，比手动关联效率提升 10-20 倍，但需注意：投影前需确保节点与目标曲面的距离较近（建议 < 5mm），避免投影到错误曲面。

六、总结：关联性的应用建议与注意事项

节点、单元与曲面的关联性是有限元建模的 “隐形助手”，合理利用能显著提升建模精度与效率，结合实际操作场景，总结以下应用建议：

• 优先依赖自动关联：使用 Automesher 划分网格时，无需手动关闭自动关联，充分利用软件的默认优化设置；

• 组件化管理关联对象：将曲面与关联的节点 / 单元归为同一组件，后续变换操作时选择组件整体操作，避免关联性破坏；

• 谨慎执行修剪曲面操作：修剪曲面前，先备份关联的网格，修剪后及时通过 Project 面板批量重新关联，减少返工；

• 复杂模型的关联性检查：在建模完成后，通过 “Check” 面板的 “Associativity” 检查功能，批量排查无关联的节点 / 单元，确保关键区域（如受力部件）的网格均关联到几何曲面。

掌握关联性的核心逻辑与操作技巧，能让有限元建模从 “繁琐的手动调整” 转变为 “高效的精准操作”，尤其在航空航天、汽车等高精度建模领域，是提升模型质量与设计效率的关键能力。
