大电流连接器热设计的挑战：从单一热仿真到多物理场耦合
新能源汽车、数据中心及快充技术的爆发式增长，使单个连接器的持续载流能力从几十安培跃升至200 A、400 A乃至更高。传统基于IEC 60512-5-2或USCAR-2 5.3.3的50℃温升上限经验公式已无法覆盖以下非线性现象：
• 接触点/压接点的焦耳热与接触电阻呈正反馈；
• 微型化带来的复杂几何导致对流散热面积无法解析表达；
• 高频纹波电流（DC-AC逆变、PWM整流）诱发趋肤效应、邻近效应，使导体交流电阻R_ac成倍增加，热源分布高度不均匀。
因此，行业普遍发现：仅靠稳态热仿真（CFD或热网络法）得到的温度场与实测偏差可超过 20℃，无法支撑过载能力评估与寿命预测。

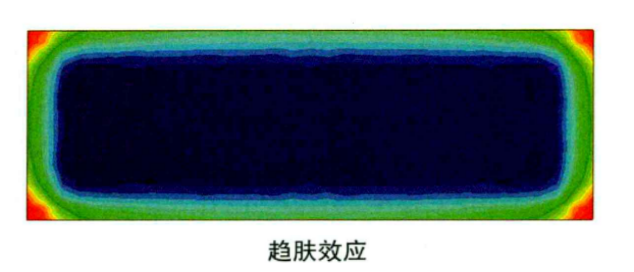

趋肤效应（Skin Effect）
趋肤效应与邻近效应：被忽视的“电热耦合源
•原理：当导体中有交流电或者交变电磁场时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大，导体内部实际上电流较小。结果使导体的电阻增加，使它的损耗功率也增加。这一现象称为趋肤效应(skin effect)。频率越高，趋肤效用越显著。其原理主要基于以下几点：
1.电磁感应与涡流产生
当交流电流通过导体时，会在导体内部产生变化的磁场。根据电磁感应定律，变化的磁场会在导体内部感应出涡旋电场，从而形成涡流。这些涡流在导体内部与原电流方向相反，阻碍原电流的变化，而在导体表面则与原电流方向相同，加强原电流的变化。因此，交变电流趋于在导体表面流动，形成趋肤效应。
2.自感与阻抗变化
随着频率升高，导体的自感增大，导致电流路径的阻抗增加。为了减少能量消耗，电流会趋向于选择阻抗最小的路径，即导体的表面。这是因为频率增加时，导体内部的感抗（XL=2πfL）增大，而导体表面的阻抗相对较小，因此高频交流电流主要集中在导体表面流动。
3.趋肤深度的定义
其中σ为电导率，μ为磁导率，f为频率。趋肤深度与频率的平方根成反比，频率越高，趋肤深度越小，电流越集中在导体表面。
双线传输线的两根导线分别通过方向相反的交流电流时，各自产生的交变磁场相互在相邻的另一根导线上产生涡流。这种由相邻导线上的电流在本导线激发的涡流与本导线原有的工作电流叠加，使导体中的实际电流分布向截面中接近相邻导线的一侧（内侧）集中。邻近效应与趋肤效应在传输线中往往是孪生现象，其结果是使导体的有效电阻增加，工作衰减增大。
如上图所示，当导体通过高频电流i时，变化的电流就要在导体内和导体外产生变化的磁场（图中1-2-3和4-5-6）垂直于电流方向。根据电磁感应定律，高频磁场在导体内沿长度方向的两个平面L和N产生感应电动势。此感应电势在导体内沿长度方向产生的涡流(a-c-b-a和d-e-f-d)阻止磁通的变化。可以看到涡流的a-b和e-f边与主电流O-A方向一致，而b-c边和d-e边与O-A相反。这样的主电流和涡流之和在导体表面加强，越向导线中心越弱，电流趋向于导体。

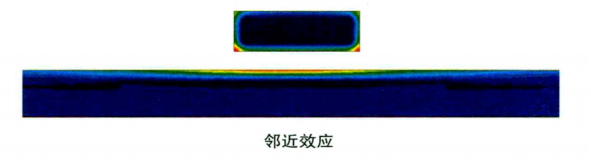

邻近效应（Proximity Effect）
• 原理：邻近效应是指互相接近的传输导线中，交流电流相互向相邻导体接近而非均匀于导体中传输。频率和磁导率愈高，电阻系数愈小，这种现象愈显著。

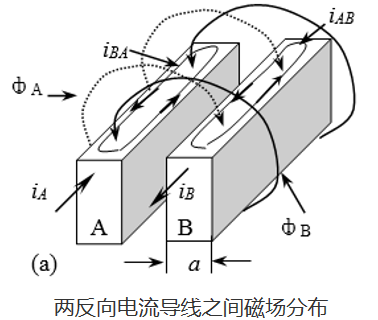

如上图所示，“·”表示流出纸面，“＋”表示流入纸面。两根流过相反电流导线，在两导体相对之间，磁场方向相同而加强；两导线之外侧，磁场相反而抵销，磁场很弱，或为零。在导体内部，由两导体外侧向内逐渐加强，到达导体的内表面时磁场最强。现在来考察两根相邻的相同矩形截面（a×b）导体，两根导线流过相反的电流iA和iB。
双线传输线的两根导线分别通过方向相反的交流电流时，各自产生的交变磁场相互在相邻的另一根导线上产生涡流。这种由相邻导线上的电流在本导线激发的涡流与本导线原有的工作电流叠加，使导体中的实际电流分布向截面中接近相邻导线的一侧（内侧）集中。邻近效应与趋肤效应在传输线中往往是孪生现象，其结果是使导体的有效电阻增加，工作衰减增大。
多物理场耦合本质
电流场→焦耳热场（I²R）→温度场（Fourier）→材料电导率σ(T)、接触电阻R_c(T)再反馈回电流场，形成双向强耦合。仅当电磁-热双向迭代收敛，才能给出准确的温度分布。
结 论
在大电流、高功率密度趋势下，电子连接器的热设计已进入多物理场时代。趋肤效应与邻近效应不再是高频PCB或变压器的“专利”，而是所有大电流连接器都必须量化的热源，由于电热产生的温升，也需对温度进行有效控制，如增加外部条件风冷或液冷等。设计早期阶段进行电磁-热-流体多物理场耦合仿真，才能锁定热点、优化布局、降低试验迭代成本，最终保障产品的载流能力与长期可靠性。
