矢量网络分析仪 (VNA) ：从史密斯圆图到精准测量

矢量网络分析仪 (VNA) 是射频和微波工程领域的重要工具，它能精准测量器件在各种频率下的幅度和相位响应，揭示其阻抗、损耗、匹配等关键特性。掌握VNA的使用，是从理论迈向实践的关键一步。

一、 理论基石：S参数与史密斯圆图

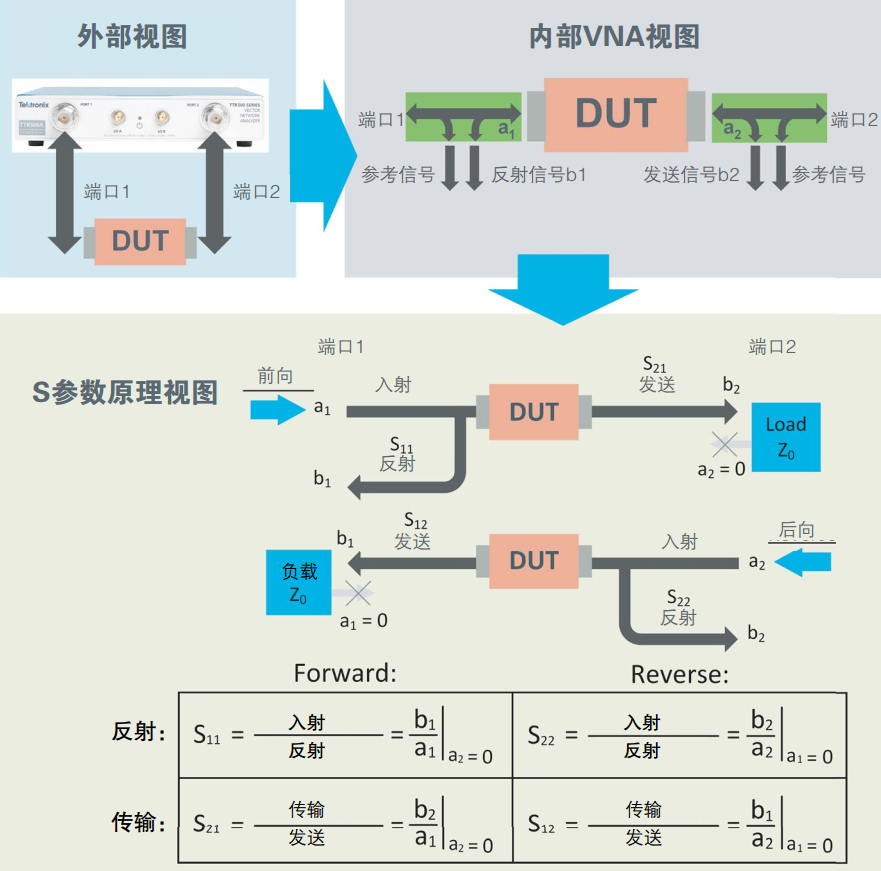

S参数（散射参数）:

概念： 描述当入射波（信号）打到多端口网络（如放大器、滤波器、天线、线缆）时，能量如何被散射 （反射和传输）。这是分析高频电路最有效的方法（电压/电流在微波频段难以直接测量）。

核心参数：

S11 (输入反射系数)： 端口1的反射信号与入射信号之比。衡量端口1的匹配程度 (阻抗) 。|S11|越小（越接近0），匹配越好，反射越小；∠S11 表示反射信号的相位偏移。

S21 (前向传输系数)： 端口2的输出信号与端口1的入射信号之比。衡量信号从端口1到端口2的传输特性 (增益/损耗) 。|S21| <1 表示损耗（如滤波器、线缆），>1 表示增益（如放大器）；∠S21 表示传输信号的相位偏移（时延）。

S22 (输出反射系数)： 端口2的匹配程度。

S12 (反向传输系数)： 衡量信号从端口2反向传输到端口1的特性（如放大器的隔离度）。

意义： VNA直接测量S参数，它们是复数 （包含幅度和相位信息），是分析器件性能的黄金标准。

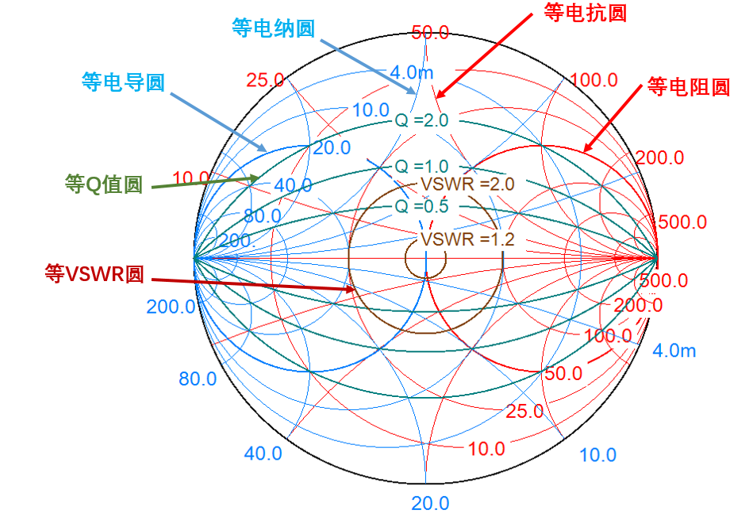

史密斯圆图 (Smith Chart) :

概念： 一种将复阻抗 （R + jX）以图形化方式映射在极坐标图上的工具。整个圆图代表所有可能的归一化阻抗（通常归一化到50Ω）。

核心元素：

圆心 (1, 0)： 代表完美匹配点 (Z = Z0，通常50Ω)。此时反射系数 Γ=0。

纯电阻圆： 水平轴上的点代表纯电阻 (X=0)。右半轴 (实数部分 >1) 是 Z > Z0，左半轴 (实数部分 <1) 是 Z < Z0。

等电抗圆： 一系列圆弧。上半圆代表感性阻抗 (X>0)，下半圆代表容性阻抗 (X<0)。

等反射系数圆： 一系列圆心在原点、半径 |Γ| 的圆。|Γ| =1 的最大圆代表纯电抗（开路、短路、纯电感/电容）。

VNA中的意义：

直观解读S11/S22： VNA测量得到的S11/S22是一个复数反射系数 Γ。史密斯圆图直接将Γ（或对应的Z）可视化显示出来。一个点在图上的位置直观告诉你被测件在测试频率点的阻抗值 。

匹配设计： 工程师的目标就是将S11/S22的点（代表DUT的输入/输出阻抗）“移动”到圆心（50Ω）。史密斯圆图清晰地展示了通过添加串联/并联电感、电容（沿着等电阻圆/等电导圆移动）如何实现阻抗匹配。VNA配合史密斯圆图是设计和调试匹配网络不可或缺的工具。

稳定性分析： 用于判断放大器等有源器件是否稳定（避免振荡）。

负载牵引： 高级应用的基础。

二、 实践准备：认识你的VNA与测试系统

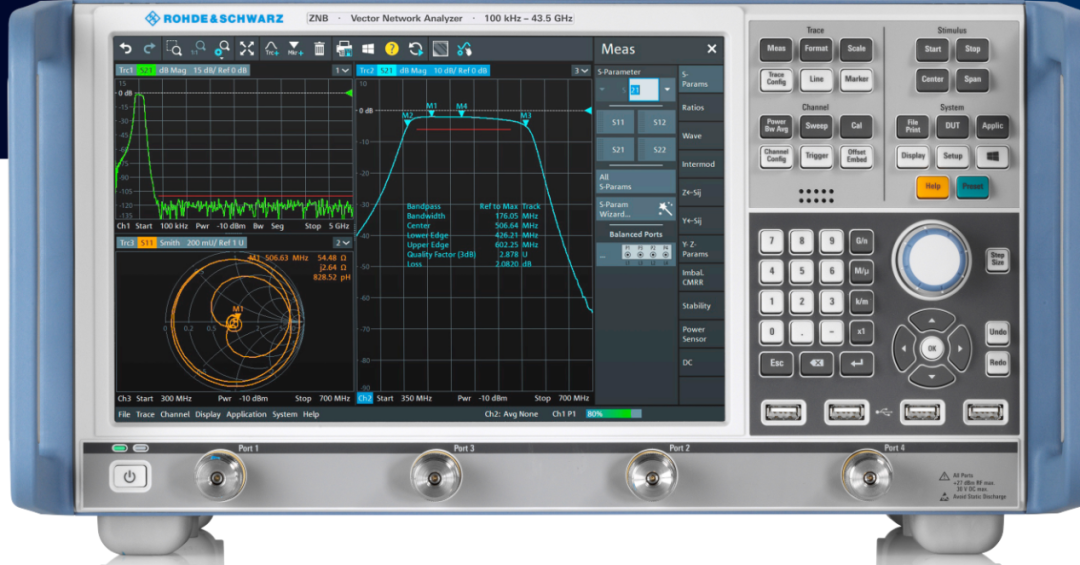

VNA主要组成部分：

源 (Source)： 产生精确可控的扫频信号。

测试端口 (Ports)： 通常2个或4个（甚至更多），信号输入/输出DUT的接口。常用接口类型：SMA, N, 3.5mm, 2.92mm, 2.4mm, 1.85mm (频率越高，接头要求越高)。

接收机 (Receivers)： 高灵敏度、高动态范围的接收通道，同时测量入射波、反射波、传输波。

信号分离装置：

定向耦合器 (Directional Coupler)： 分离入射波和反射波/传输波。

电桥 (Bridge)： 常用于低频VNA。

反射计/传输反射测试单元： 某些结构。

本地振荡器与混频器 (LO & Mixer)： 将射频信号下变频到中频进行处理（超外差结构）。

处理器与显示器： 控制仪器、处理数据、显示结果（S参数、史密斯圆图、时域响应等）。

关键测量附件：

校准件 (Calibration Kit)： 通常包含开路(Open)、短路(Short)、负载(Load/匹配)、直通(Thru)标准件。精密定义了这些标准件在连接器界面处的电磁行为。必须使用与VNA端口和测试电缆接口类型完全匹配的校准件。

测试电缆 (Test Cables)： 连接VNA端口到DUT。要求低损耗、高稳定性、相位稳定（柔性电缆优于半刚性）。确保接口清洁、拧紧。

适配器 (Adapters)： 转换不同接口类型（如SMA转N）。会引入额外的损耗、反射和相移，应尽可能避免使用。如果必须使用，应在校准中包含适配器 。

测试夹具 (Test Fixtures)： 用于测试芯片（SMD）或裸片（Die）等非连接器形式的器件。需要专门的校准方法（如SOLT, TRL, LRM）来去除夹具影响。

三、 核心操作流程：校准与测量

“校准”是VNA精确测量的绝对前提！其目的是消除测试系统本身（电缆、接头、VNA内部通路）的误差，将测量参考面精确移动到电缆末端或夹具的DUT界面。

步骤1：连接与设置 (以两端口DUT为例)

物理连接：

将测试电缆一端牢固连接到VNA的Port 1和Port 2。

电缆另一端暂时悬空（确保接口清洁）。

将校准件妥善放置在工作台上。

DUT暂时不连接。

开机预热： 打开VNA电源，让其预热达到热稳定（通常15-30分钟，尤其进行精密测量时）。

基本设置：

设置中心频率 (Center Freq) 和扫频宽度 (Span)： 覆盖你关心的DUT工作频率范围。也可以设置起始频率(Start Freq)和终止频率(Stop Freq)。

设置输出功率 (Power)： 确保在DUT的安全工作范围内，且能提供足够信噪比。避免过大功率导致DUT非线性或损坏（尤其对有源器件）。

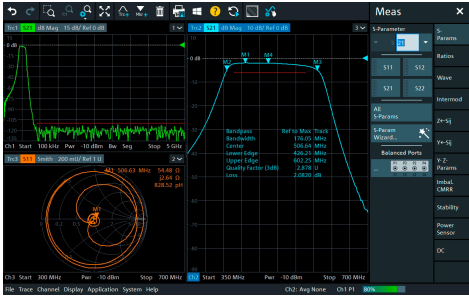

选择测量参数与格式：

按测量键 (Meas)： 选择你想看的S参数，如S11, S21, S12, S22。可以同时显示多个。

按格式键 (Format)： 为每个S参数选择合适的显示格式：

对数幅度 (Log Mag / dB)： 最常用，如 S21(dB) 看增益/损耗， S11(dB) 看回波损耗(Return Loss)。

史密斯圆图 (Smith Chart)： 分析阻抗、匹配。

驻波比 (SWR)： 由S11计算得出，衡量匹配程度。

线性幅度 (Lin Mag)： 有时用于特定计算。

相位 (Phase)： 看相位偏移。

群时延 (Group Delay)： 相位随频率变化的导数，衡量信号不同频率分量的传输时间差（重要用于数据通信系统）。

极坐标 (Polar)： 直接显示复反射/传输系数。

时域 (Time Domain)： 利用逆傅里叶变换(IFFT)将频域数据转换到时域，用于定位故障点（如电缆断点距离）、观察脉冲响应。需要设置时域门(Gating)。

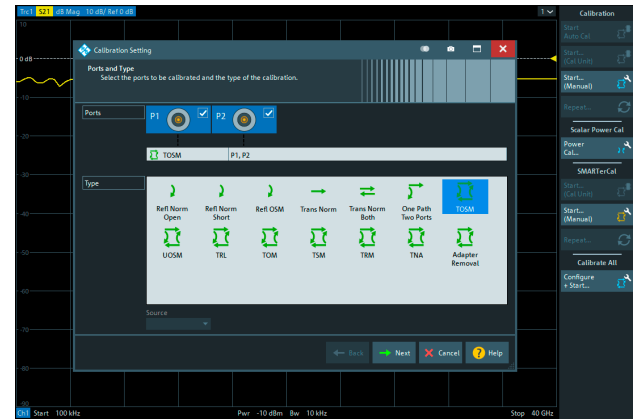

步骤2：执行校准

选择校准类型：

按 Cal 键 -> 选择 校准类型 (Cal Type) -> 选择 SOLT (Short-Open-Load-Thru) 或 2-Port Cal 。

选择正确的校准件定义 (Cal Kit) 。VNA内置常见校准件型号，务必选择与你物理使用的校准件型号完全一致 的。如果列表中没有，需要手动输入参数（高级操作）。

选择需要校准的端口 （如 Port 1, Port 2）。

连接校准标准件： VNA会提示你将校准件依次连接到测量端口。

Port 1: 开路(Open) -> 短路(Short) -> 负载(Load)。确保每个标准件都牢固连接到位（听到轻微“咔哒”声），且连接器方向正确（如果有极性）。连接时保持手稳，避免拉扯电缆引入误差。

Port 2: 同上，依次连接 开路(Open) -> 短路(Short) -> 负载(Load)。

直通 (Thru)： 用校准件 中的直通件（或质量极好的适配器），将Port 1的电缆直接连接到Port 2的电缆 。同样确保连接牢固。

执行校准计算：

按提示完成所有标准件的连接后，VNA会提示 Done 或 Calculate。

按 完成(Finish) / 计算(Calculate) / 保存校准(Save Cal)（名称可选，如 Coax_Cal_6GHz）。

关键： 校准完成后，移除所有校准件 。校准结果存储在VNA内存中。

步骤3：验证校准效果 (非常重要！)

检查负载 (Load)：

将校准件中的负载(Load)依次连接到Port 1和Port 2的电缆末端。

观察S11（在Smith圆图格式）：点应该非常接近圆心（即接近50Ω）。

观察S11（在dB格式）：回波损耗(Return Loss)应该非常大（理想是无穷大，实际可能 > 40dB 甚至 50dB）。

检查直通 (Thru)：

将电缆Port 1和Port 2直接对接 （使用校准时用的同一个直通件或连接方式）。

观察S21（在dB格式）：**插入损耗(Insertion Loss)**应该非常接近0dB（理想0dB，实际可能 -0.01dB 到 -0.1dB 量级）。

观察S11/S22（在dB格式）：回波损耗也应该很大。

检查短路 (Short)：

连接短路(Short)到Port 1，观察S11（在Smith圆图格式）：点应该在Smith圆图的最左侧（实数轴左端点），代表阻抗为0。

检查开路 (Open)：

连接开路(Open)到Port 1，观察S11（在Smith圆图格式）：点应该在Smith圆图的最右侧（实数轴右端点），代表阻抗无穷大。

意义： 如果上述检查结果偏离理想值过大（例如连接负载时S11不在圆心附近），说明校准过程可能存在问题（标准件连接不牢、电缆移动、选错校准件定义等），必须重新校准 。

步骤4：连接并测量DUT

连接DUT：

谨慎地将DUT连接到校准后的测试端口（Port 1和Port 2）。如果是非连接器件，需通过测试夹具。保持电缆和连接器的位置稳定，避免弯折和移动！

注意： 确保DUT连接方向正确（如放大器的输入/输出）。

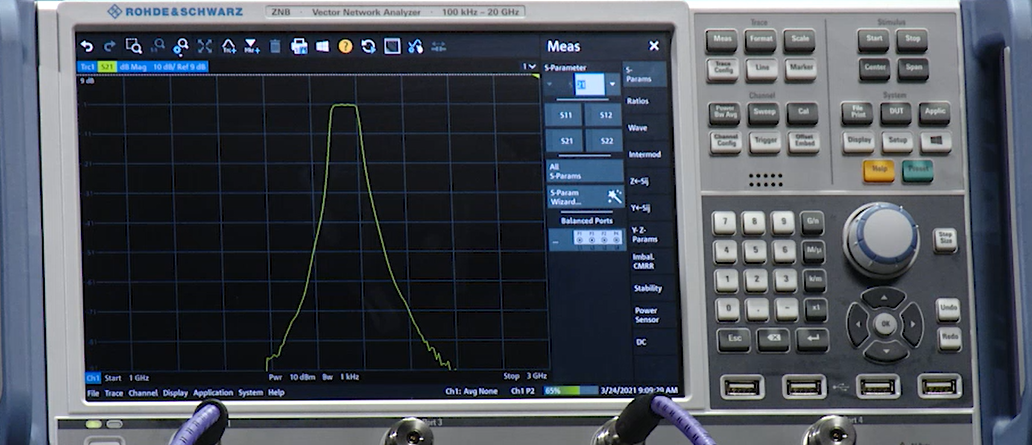

测量与观察：

VNA会实时显示DUT的S参数曲线。

关键测量项：

S11 / S22 (Smith Chart)： 分析输入/输出阻抗。点落在哪里？是感性还是容性？离圆心有多远？是否需要匹配？

S11 / S22 (dB)： 回波损耗(Return Loss = |S11| dB) 或 电压驻波比(VSWR)。RL > 10dB (VSWR < 1.9:1) 通常可接受，> 15dB (VSWR < 1.43:1) 较好。

S21 (dB)： 增益(Gain - 放大器) 或 插入损耗(Insertion Loss - 滤波器、线缆)。关注带内平坦度、波动、3dB带宽等。

S12 (dB)： 隔离度(Isolation - 放大器, 开关)，值越大越好。

S21 (Phase) / Group Delay： 相位线性度/群时延波动对通信系统很重要。

使用标记点 (Markers)：

按 Marker 键激活标记点（如 M1, M2）。

使用旋钮或触屏将标记点移动到感兴趣的频率点。

屏幕会显示该频率点的精确测量值（S参数的幅度、相位、阻抗实部/虚部、VSWR等）。这是获取关键数据的常用方法。

使用迹线数学 (Trace Math) 和 限制线 (Limit Lines)：

迹线数学： 可对不同的迹线（如S11, S21）进行运算（差值、求和等），例如显示 S21 - S12 看放大器正向反向隔离度差。

限制线： 可设置水平线或曲线作为限制边界（如在S21上画一条-3dB线来读取带宽）。如果测量迹线超出限制线，VNA可能报警或显示失败区域。

四、 史密斯圆图实战：调试一个简单L型匹配网络

场景： 一个天线在目标频率f0下测得阻抗 Z_ant = 30 - j20 Ω (归一化到50Ω：0.6 - j0.4)。需要将其匹配到50Ω。

测量初始阻抗：

将天线连接到Port 1（校准后）。

在Smith圆图格式下看S11。Marker在f0处显示阻抗点A (对应0.6 - j0.4)。

选择匹配拓扑： 选择先并联电容(C)再串联电感(L)（或其它L型组合）。

计算/仿真初步值： 使用公式或仿真软件（如Smith圆图工具）计算出大致C和L值。

搭建并测量：

在Port 1和天线之间，靠近Port 1处并联电容C，靠近天线处串联电感L。

重新测量S11。观察点A在Smith圆图上的移动。

调试：

现象： 点可能没到圆心（例如偏到上方了）。

分析： 电感过大（感抗过大，向上移动）。

调整： 略微减小 电感量L（或增大 并联电容C值，使导纳增大，向下移动）。

重新测量： 观察点移动方向。可能需要反复微调C和L值。

目标： 在Smith圆图上，使目标频率f0处的S11点尽可能接近圆心（50Ω点）。此时回波损耗达到最小（匹配最好）。

五、 关键操作经验与注意事项

校准至上： 不校准，无精度！ 校准是VNA测量准确性的唯一保障。务必理解其重要性并正确操作。

稳如泰山： 校准后，电缆、接头、DUT的位置必须保持绝对稳定。任何轻微移动都可能引入显著误差（尤其在毫米波频段）。使用电缆支撑架固定电缆。

接口清洁： 射频连接器的清洁度至关重要。定期使用无尘布和异丙醇清洁接头。使用保护盖。

功率谨慎： 明确DUT的最大承受功率，切勿 设置VNA输出功率超过此值，尤其对有源器件（如放大器）和小信号器件。输入过大功率可能导致DUT永久损坏。开启VNA的源功率衰减器(Source Attenuator)可增加安全性。

数据保存： 及时将测量数据（S参数文件，如.s2p）和屏幕截图保存。

温漂： 高精度测量需考虑环境温度稳定。VNA和电缆性能会随温度变化。预热充分。

总结

矢量网络分析仪是现代高频电子设计、测试和生产的核心工具。从理解S参数和史密斯圆图的理论基础，到熟练掌握校准（尤其是SOLT校准）和测量操作流程，再到利用史密斯圆图进行实际的阻抗匹配调试，构成了VNA使用的完整闭环。记住：精确的校准、稳定的连接、对史密斯圆图的深刻理解以及谨慎的操作习惯 ，是释放VNA强大测量能力的关键。
