几何公差详解之（包容原则、独立原则）

1年前浏览1264

基本概念

包容原则

该符号表示包容原则，表示尺寸控制形状。

ASME RULE 1#，默认包容原则，所以在ASME(GD&T)中没有此符号

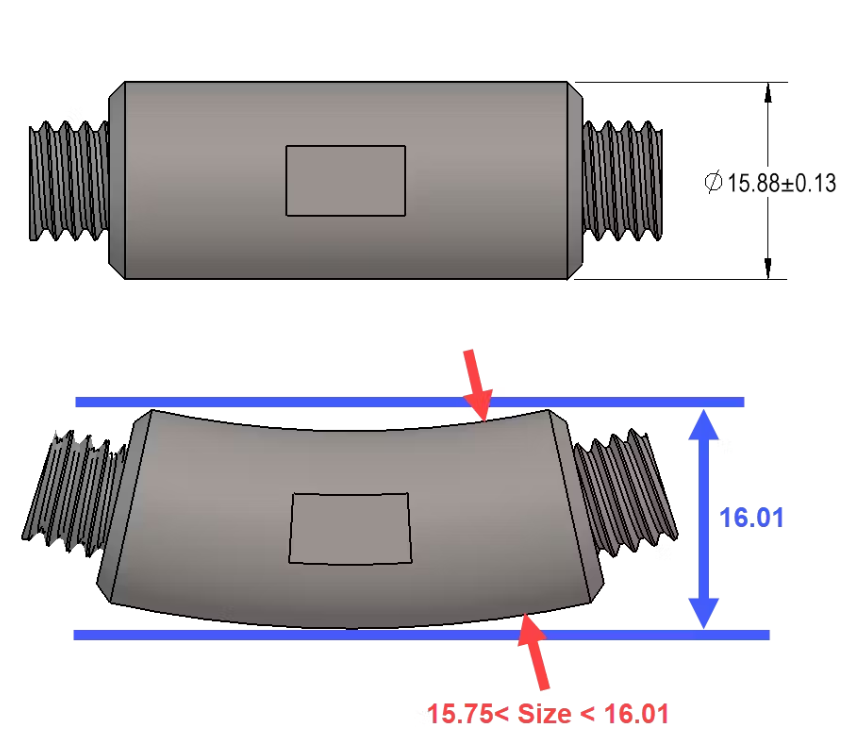

如上图零件的局部尺寸减小，在MMC处允许形状偏离到完美形状的边界。请注意，无论形状如何，局部零件尺寸都必须始终在规定的尺寸公差范围内测量。备注:(MMC--最大实体条件)

独立原则

表示尺寸大小和形式单独控制，所以形状公差可能大于尺寸公差。

ASME标准中的默认规则是假设尺寸将控制形式，这被称为规则#1。

请注意，此符号仅存在于 ASME Y14.5 标准中，而不存在于ISO 标准中。

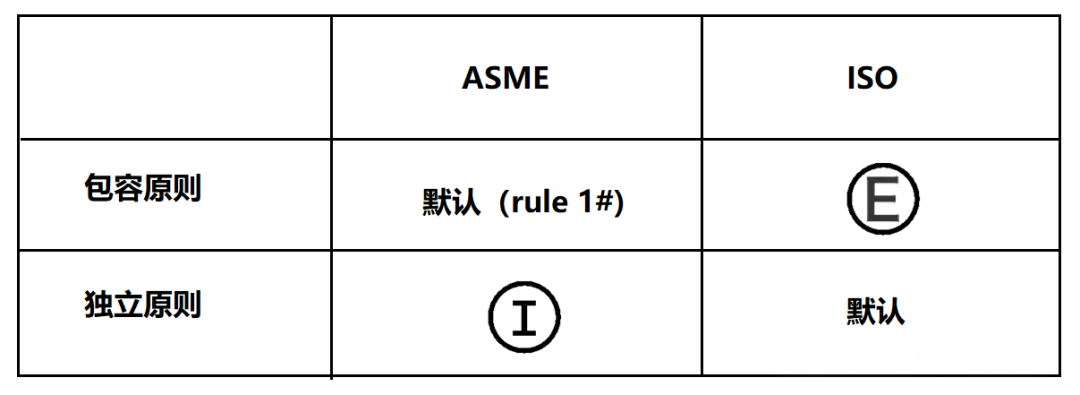

首先需要明确图纸的标注是采用哪种标准，是ASME（GD&T)，还是ISO (GPS)标准。然后，按照上表的规则，根据设计意图，添加相应的符号。

示例一

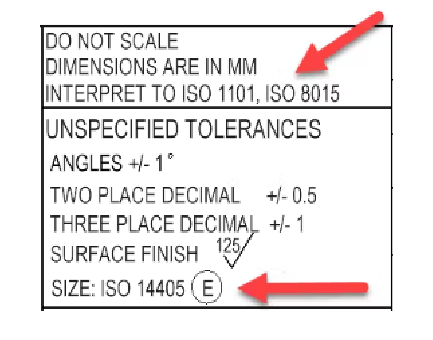

下图的图框中，声明ISO标准。那么，默认就是独立原则，如果希望图纸中尺寸公差管控形状，就需要添加Ⓔ，声明包容原则。

示例二

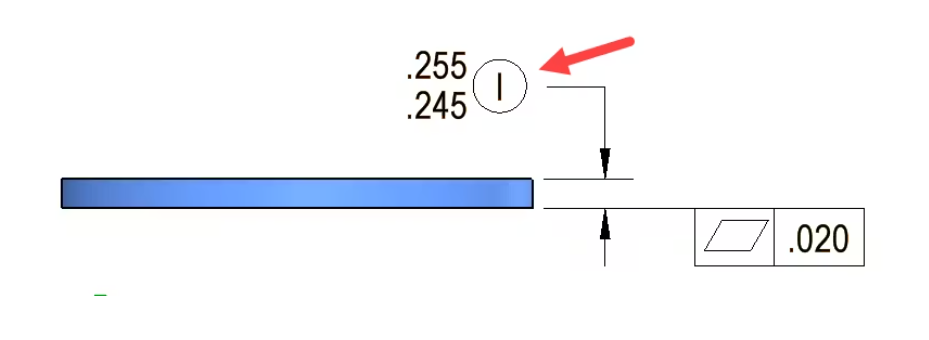

ASME标准下，希望采用独立原则，则需要在尺寸后面添加Ⓘ

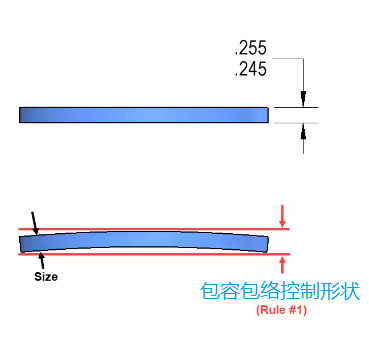

左边的示例显示了 ASME 的默认状态，即通过几何尺寸和公差规则#1由尺寸控制的形状。

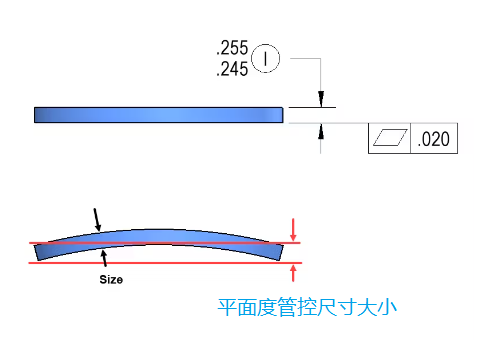

右侧的示例使用独立性符号，并应用形状容差来控制底面的平坦度。请注意，平整度仅应用于底表面，因为它是作为表面应用的，而不是作为尺寸特征的厚度应用。

来源：诚智鹏

著作权归作者所有，欢迎分享，未经许可，不得转载
