CONVERGE助力创新家电公司构建开发流程

11月前浏览361

当开展一项全新的业务时，你需要抓住每一点开发优势。任何能够节省时间、减少开支或有助于设计出更高质量产品的解决方案都将成为你先人一步的法宝——如果你能找到一个能同时做到这三点的解决方案，那就更好了。当卡兰·班萨尔创立他的公司Karban Envirotech Private Limited时，就知道计算流体动力学（CFD）将是他业务起步的关键。Karban是一家总部位于印度的创新型家电公司，旨在满足消费者需求的同时，也将效率和可持续性放在首位。“我们决定创立Karban，是因为我们发现市场上存在一个空白——家用电器不够环保，尤其是在拓展到不仅限于印度市场，而是全球市场时，”卡兰说。“我们想要填补这一空白，提供以设计、能效和可持续性为重点的产品。”该公司的首款产品Karban Airzone是无叶吊扇、空气净化器和吊灯光源的结合体。该产品的设计理念在于，将三种电器融为一体有助于减少人们家居和办公室的杂乱，提高能效，并减少塑料和包装废弃物。

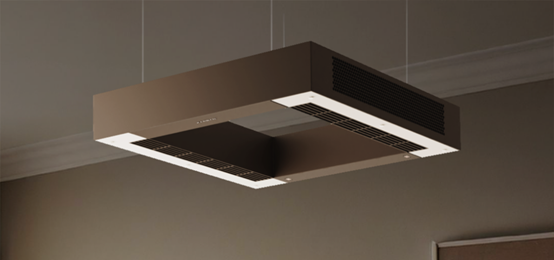

Karban Airzone是无叶吊扇、空气净化器和吊灯光源的结合体

为了提出产品的原始设计，卡兰及其团队在很大程度上依赖于CFD仿真。“硬件很难做，”卡兰说，“昂贵且资本密集，原型制作也非常昂贵。但我们可以利用CFD方法设计出所有想要尝试的CAD模型，并对其进行模拟并评估性能。然后，我们可以使用CFD优化原始设计，以找出如何用最少的能量实现最大气流的方法。”对于卡兰来说，使用CONVERGE是一个显而易见的选择。他之前在Convergent Science的新应用团队工作了六年，非常了解CONVERGE在流体相关设备方面的优势。“当然，最好的功能是不需要制作任何网格，”卡兰说。“尤其是当你创建了很多设计迭代时，网格划分可能会非常复杂，而且会消耗你大量时间。所以最好的功能是自动网格划分和自适应网格细化功能。”因为他们的产品包含许多旋转部件，所以CONVERGE的多重参考系（MRF）方法也派上了用场。MRF方法通过将运动几何体创建为静止模型的来简化模拟。用户将计算域中的一个区域指定为局部旋转参考系，该参考系相对于静止或惯性参考系移动。该方法计算结果准确，且计算成本也远低于对几何体真实运动模拟的方法。此外，卡班团队还利用CONVERGE的多孔介质模型来模拟空气净化器中的过滤。在多孔介质中，流动发生在由精细几何结构组成的区域内，这些结构太小而无法直接解析。多孔介质模型通过将该效应转换为分布动量阻力来模拟。

使用这些功能组合，Karban团队进行了大约50-60次设计迭代，以确定他们想要构建的原型设计。物理原型展示的结果与他们在CFD模拟中观察到的结果非常相似，从而证实了其模型的准确性。在初步确定原型之后，他们又进行了几轮CFD仿真以进一步优化设计，最终推出了他们的首款产品。通过将CFD整合到设计工作流程中，Karban在初始原型制作和优化阶段节省了大量时间和资金。他们计划在未来继续利用这一工具。“未来我们将推出更多空气动力学产品，因此CFD将成为我们今后设计任何产品都不可或缺的一部分，”卡兰说。“我们计划在所有下一系列产品中使用CONVERGE，以获得我们所需的优化设计。”

来源：艾迪捷
