Ansys Workbench材料库创建

1年前浏览1370

在Ansys Workbench中，由Engineering Data工具全面控制材料的属性，它提供了丰富的材料属性以满足种类繁多的分析需求。对于材料库中没有的材料属性，Ansys允许用户自行添加，本文将介绍Ansys Workbench中新建材料库并在该库中新建材料的方法。

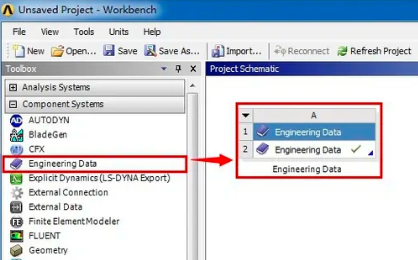

Step 1：新建Engineering Data项目。找到Toobox的Component Systems栏下的Engineering Data，直接拖到Project Schematic（项目管理区）。

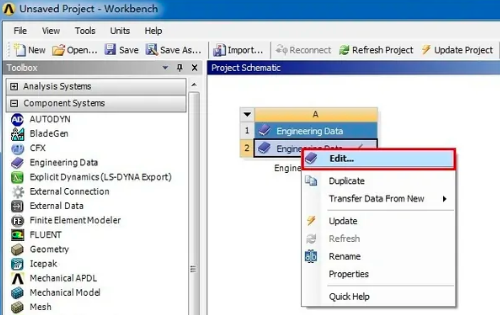

Step 2：右键单击项目流程A中的A2，在弹出的对话框中左键单击“Edit”，进入Engineering Data编辑环境。

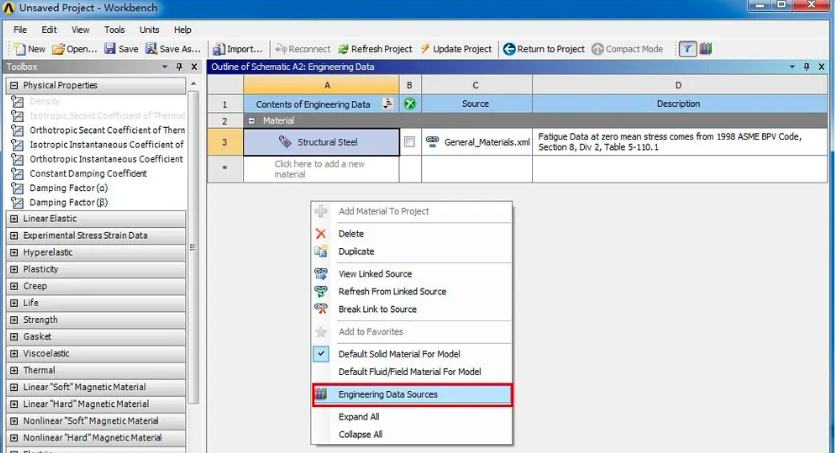

Step 3：右击Engineering Data编辑环境的空白区域，在弹出的对话框中左击“Engineering Data Sources”，进入Engineering Data Sources编辑环境。

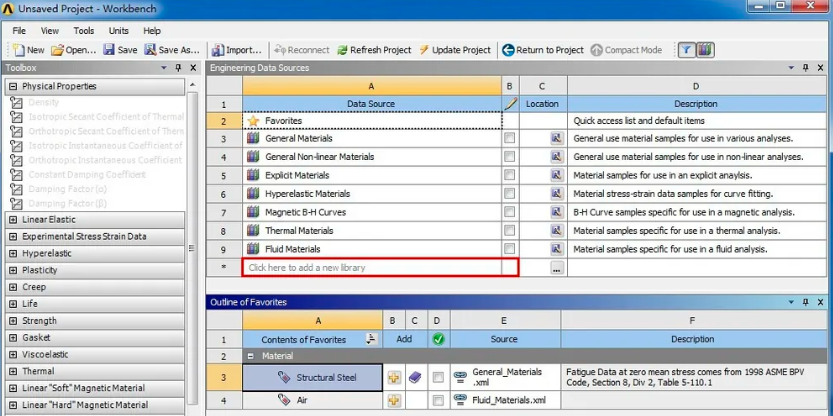

Step 4：Engineering Data Sources表格的A列中的每一行就是软件自带的一些材料库，每个材料库里又包含若干材料，单击该列最后一行的暗色“Click here to add a new library”，并输入自定义材料库的名称，比如“Custom material”。

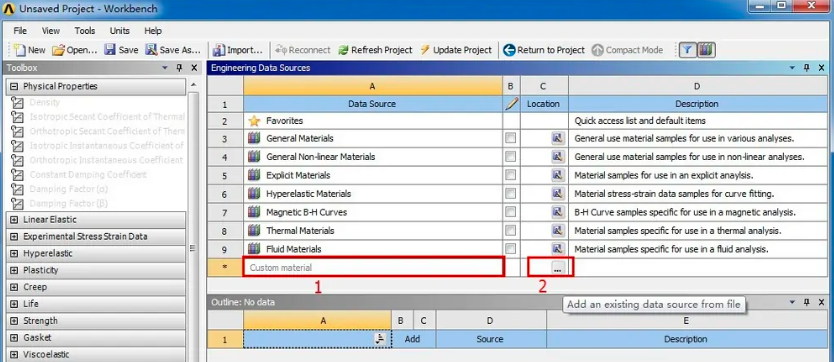

Step 5：输入自定义材料库名称后，单击所在行对应的C列中的“…”图标，在弹出的“另存为”对话框中设置好保存路径，推荐保存到软件所使用的材料库路径文件夹Samples。

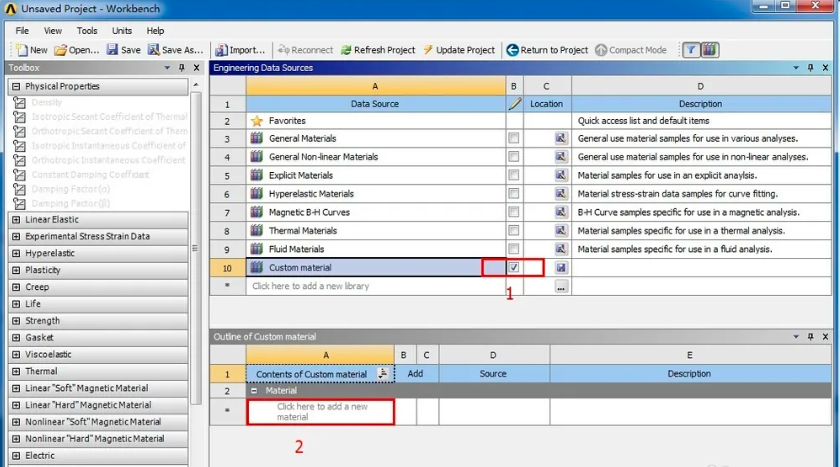

Step 6：在Engineering Data Sources中选中自定义的材料库，保证其B列为勾选状态，在“Outline of Custom material”表格中添加新材料。单击Outline of Custom material表格A列第三行的暗色“Click here to add a new material”，输入自定义材料的名称，比如“New material-water”。

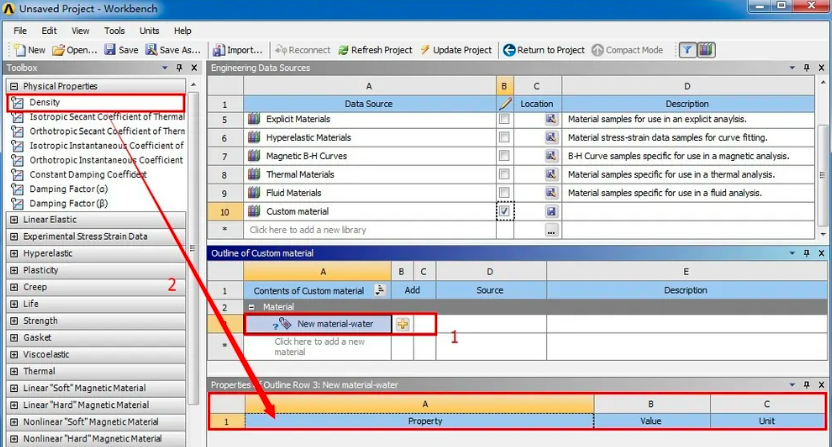

Step 7：在Outline of Custom material中选中自定义的材料，此时材料名前面有个问号，说明还没设置材料属性。双击或拖放Toobox中新材料所需的材料属性，将相应的材料性能添加至New material-water所对应的Properties of Outline Row 3：New material-water中去，然后输入对应的属性值。

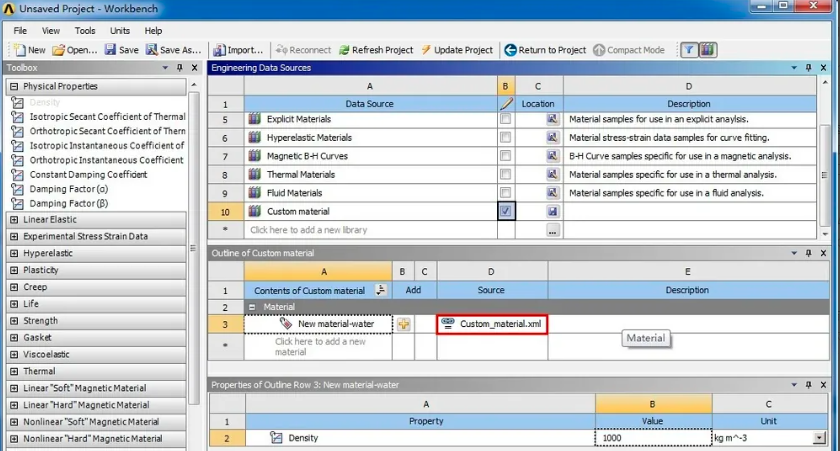

Step 8：点击Engineering Data Sources中新材料库的C列中的保存图标，保存后Outline of Custom material表格中新材料的D列已显示“Custom_material.xml”，说明新材料已经添加到新材料库中了。
