复材领域的代表性体积单元(RVE)是个啥以及建模实现步骤

1年前浏览1493

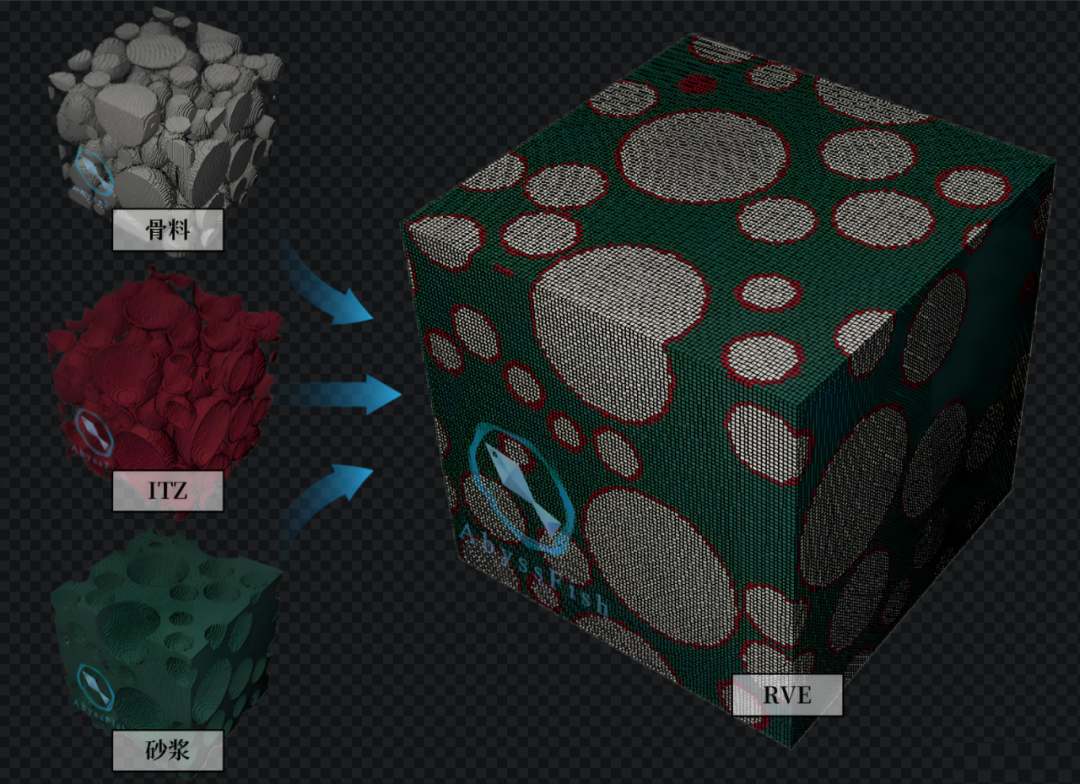

什么是代表性体积单元(RVE)？

代表性体积单元(RVE)是一种重要的多尺度模拟工具，广泛应用于预测复合材料和颗粒增强材料的宏观力学性能研究中。RVE模型将材料视为包含大量微观结构单元的代表体积，能够精确模拟材料在不同尺度下的响应，可为工程设计提供理论支持。在颗粒增强材料的研究中，RVE模型用于分析颗粒的分布、形态和尺寸对材料性能的影响。

球形颗粒是增强材料中常见的颗粒类型，具有良好的力学性能和稳定性。复合材料中不同粒径球形颗粒的分布状态对材料的力学性质、疲劳性能、热性能等影响显著。研究表明，颗粒的粒径和分布不仅决定材料的强化效果，而且直接影响材料的力学行为。较小粒径的颗粒可以有效提升材料的强度和韧性，较大粒径的颗粒则可能引起较高的内应力集中，影响材料的耐久性和抗裂性。因此，精确模拟不同粒径的球形颗粒在复合材料中的分布状态，对优化材料设计和提升材料性能至关重要。

构建RVE的常用软件是什么？

利用Abaqus的Python接口可以高效、精确地生成具有不同粒径的球形颗粒，并在RVE模型中模拟颗粒间的相互作用，能够提供更为准确的粒径分布和预测颗粒行为，提高建模的效率，满足复杂微观结构的仿真需求，有助于深入理解颗粒对复合材料力学性能的影响，为新型高性能复合材料的设计提供参考。

怎样生成不同粒径球形颗粒RVE模型？

利用Abaqus中的Python接口生成不同粒径的球形颗粒，并将其随机分布在一个指定的体积区域内，具体操作流程可分为以下几个步骤。

（1）输人参数设置。通过Abaqus的输入接口获取用户输入的相关参数，包括模拟区域的几何尺寸（长、宽、高）以及不同粒径球形颗粒的直径、容差和数量。这些参数作为后续生成颗粒模型的基础，确保模型的准确性和有效性。

（2）基体创建。在模型的初始阶段，通过固体拉伸的方法生成一个矩形基体（长方体），其尺寸由用户输入的长、宽和高决定。此基体代表颗粒分布的三维空间，是颗粒生成和分布的约束空间。

（3）球形颗粒生成。通过Abaqus的固体旋转方法，根据颗粒直径（假设以d1、d2、d3这3种颗粒为例）生成球形颗粒。

（4）随机分布和碰撞检测。为确保生成的颗粒在模拟区域内合理分布，采用随机采样方法生成每个颗粒的中心坐标（x，y，z）,每当生成一个新颗粒时，采用interCheck函数验证该颗粒与已生成颗粒之间是否存在重叠。该函数计算新生成的颗粒中心与所有已存在颗粒的中心之间的距离，并确保该距离大于颗粒半径之和（包括设定的容差）。若满足此条件，则该颗粒位置被认为有效，否则重新生成其位置，直到符合条件为止。

（5）多粒径颗粒的分布验证。对每种粒径的颗粒分别进行位置生成和碰撞检测，确保不同粒径的颗粒在空间中合理分布，即每一类颗粒满足与其他类别颗粒的空间隔离要求。

（6）实例化与位移操作。在颗粒生成和位置确认无误后，采用myAssembly.Instance方法在Abaqus的装配体中创建每个球形颗粒的实例，采用myAssembly.Translate方法将其准确移动至先前计算的随机位置。每个颗粒的实例名称基于其粒径和索引进行唯一标识，以便后续操作和检查。
