在HFSS中如何快速查看.snp S参数文件

方法一：

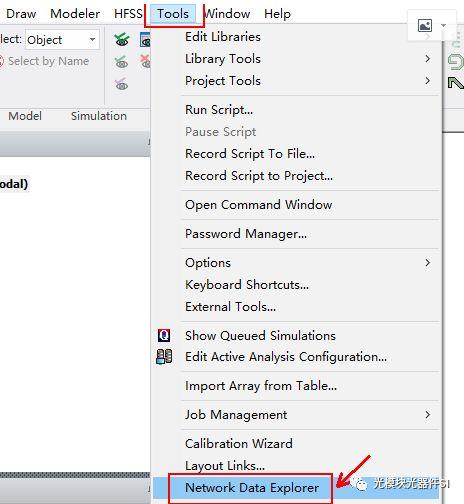

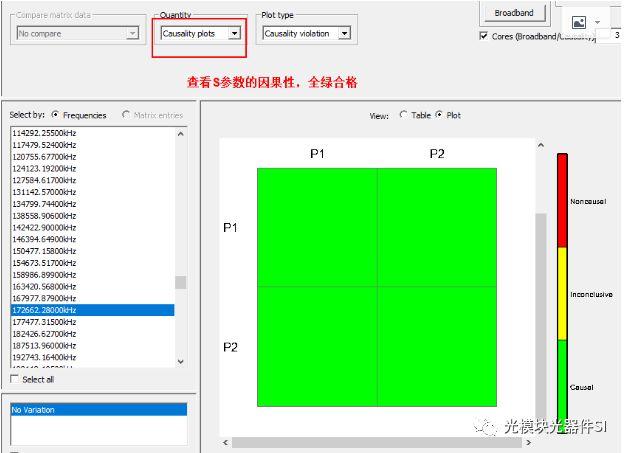

1.1 tools>Network Data Explorer

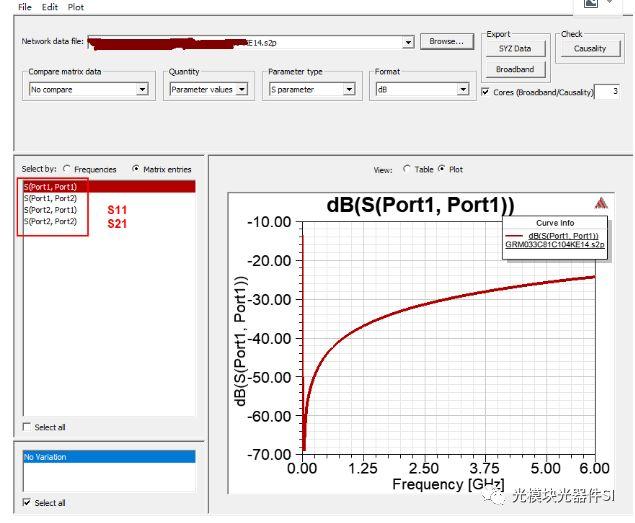

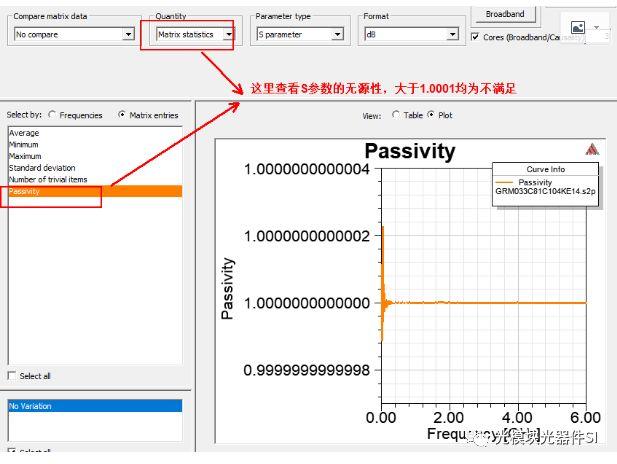

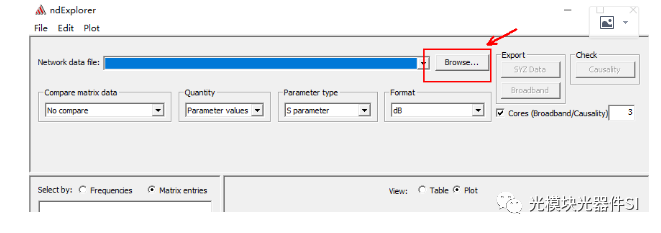

1.2 指定.snp文件所在目录，就可以直观看到S参数曲线

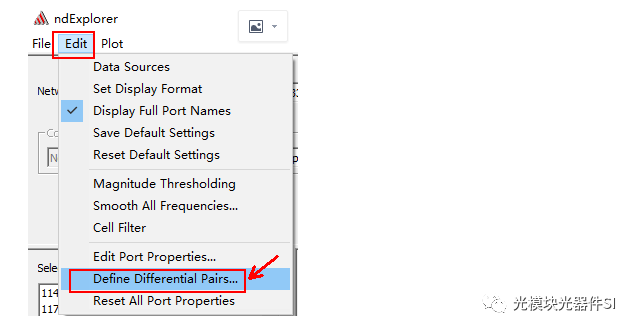

1.3 支持差分对的定义

-------------------------------------------------------------------------------

方法二：

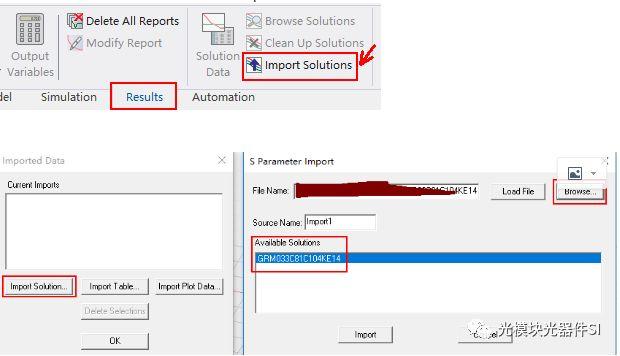

2.1 results>Import solutions，指定.snp文件所在目录

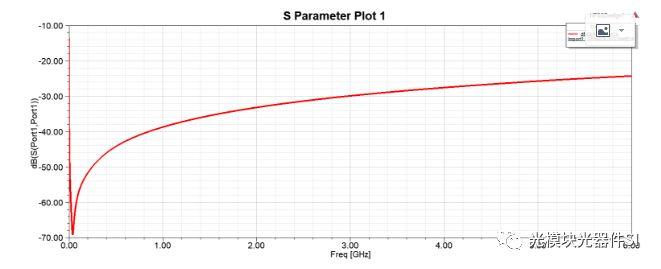

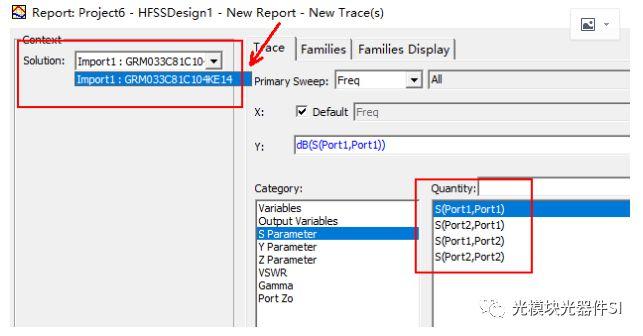

2.2  create report下，在solution窗口选择导入的.snp，即可plot S11、S21

“2.3 第二种方法不支持差分对定义，也就不能看差分S参数”

End~~~~~~
