精准量化仿真探索——大小尺度共存的 HFSS 建模挑战与 EMIT 射频灵敏度仿真应用

作者： 林翰轩 | 中兴通讯股份有限公司 射频工程师

关键词：低量级EMI，大小尺度共存，射频灵敏度

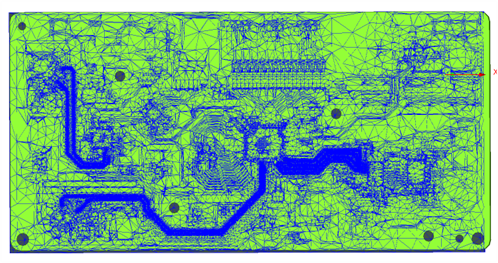

大小尺度共存模型简化后的网格剖分

信号向高速化发展，EMI问题愈发严重，制约CPE家端产品WIFI覆盖性能。面对低量级EMI问题，亟需大小尺度模型共存的系统级仿真方案提供优化指导。本研究课题基于智能家端产品进行了小尺寸走线、大尺寸结构天线共存的低量级EMI挑战性仿真研究，并重点分享了仿真关注的精准化、简易化、快速化三个方向的研究进展，对于准确仿真结果进行了展示，并基于Ansys建立了相关仿真平台，促进工具平台思路的普及。

挑战/需求

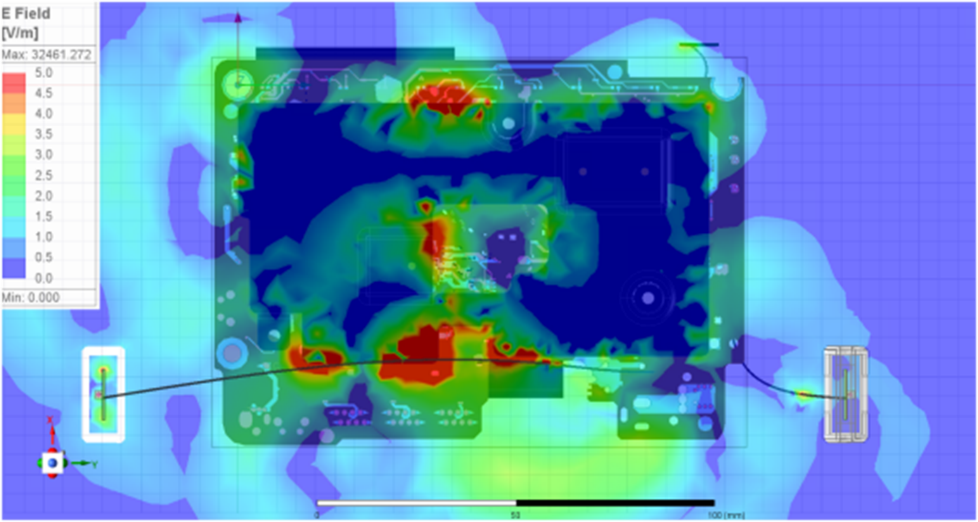

高速信号低量级EMI辐射的可视化分布

高速信号特性有四种特质：干扰成因复杂性、辐射路径多样性、低量级EMI辐射、特定走线依赖性。面对低量级EMI问题，亟需大小尺度模型共存的系统级仿真方案提供优化指导。

使用工具

Ansys HFSS与EMIT工具

最终成果

利用Ansys HFSS、EMIT工具完成了精准化、简易化、快速化的建模，准确还原了接近产品本身所有电磁特性的大小尺度共存的电磁模型，并优化了仿真内存和时间，得到了与实测误差很小的仿真结果。

仿真是解决此类问题的重要工具，为产品研发、优化节约了大量设计时间，在减少材料消耗，减少试验次数，节省人力，降低风险方面有突出贡献，并获得了可观的有形、无形收益。
