精确观察电磁场分布的两种方法

在SI仿真中，有时候要借助电磁场分布图来定位一些问题，尤其干扰和辐射，大多数人都是粗略的观察电磁场分布云图来进行比较，其实这是很不准确的，应该读取精确的电磁场数值，要有量化的数据，才能判断干扰是否得到改善，不能凭借主管的直觉来判断。

HFSS提供了两种精确观察电磁场分布的方法，一种是通过mark点来读取，当读取的点数较少时，该方法可行，如果读取的点数很多时，工作量就很大了，就必须运用另外一种方法，做辅助线。

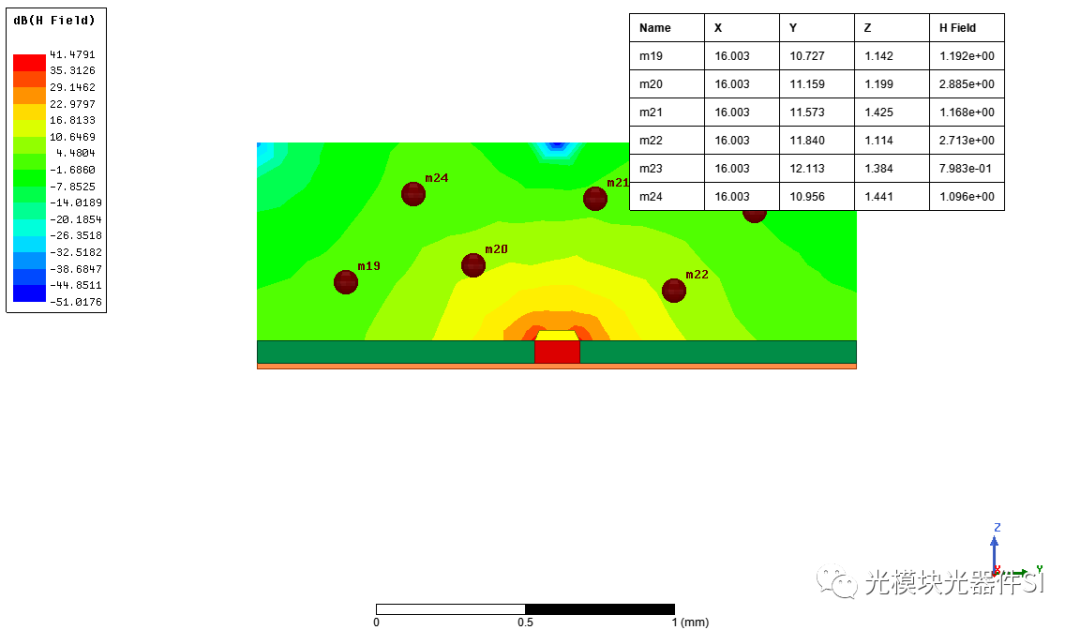

方法一：mark点读取电磁场分布值，mark点的位置是可以更改的，也可以导出.csv格式的数据文件，方便后续处理。

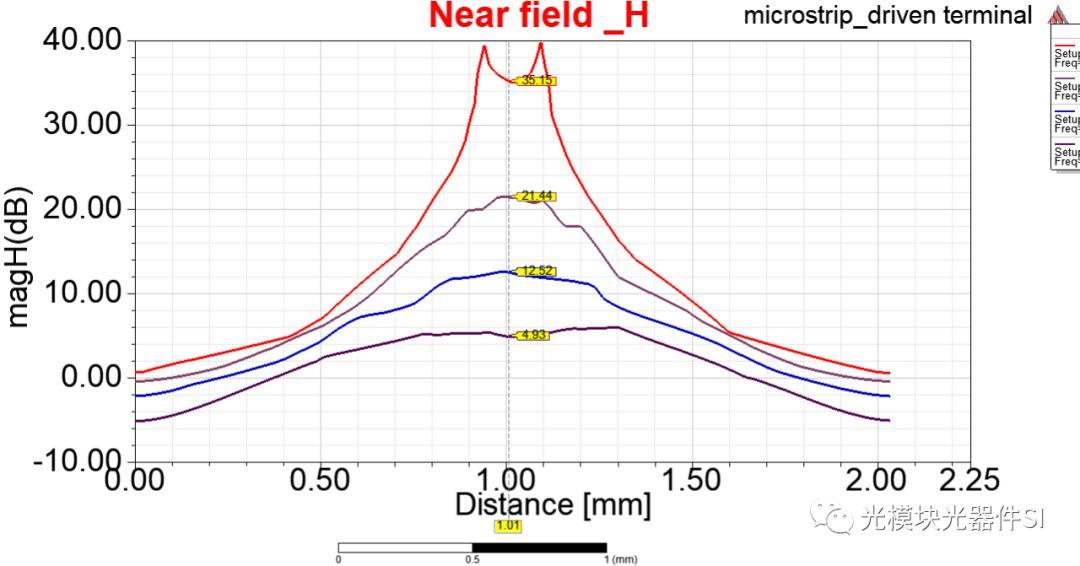

方法二：通过做辅助线来读取，0~2mm为模型的宽度，可以看出中间位置的辐射即微带线正上方辐射是最强的，距离微带线越远，辐射场就衰减的很快。

这里有具体的视频内容：
http://www.fangzhenxiu.com/course/227289
