电池包浸没液冷仿真步骤演示

电池包浸没冷却是将电池直接浸入冷却液中，利用冷却液的高热容和流动性实现高效散热的一种热管理方式。浸没冷却仿真用于分析电池包在浸没冷却条件下的热性能、流体流动特性以及安全性。以下是电池包浸没冷却仿真的详细流程和方法：

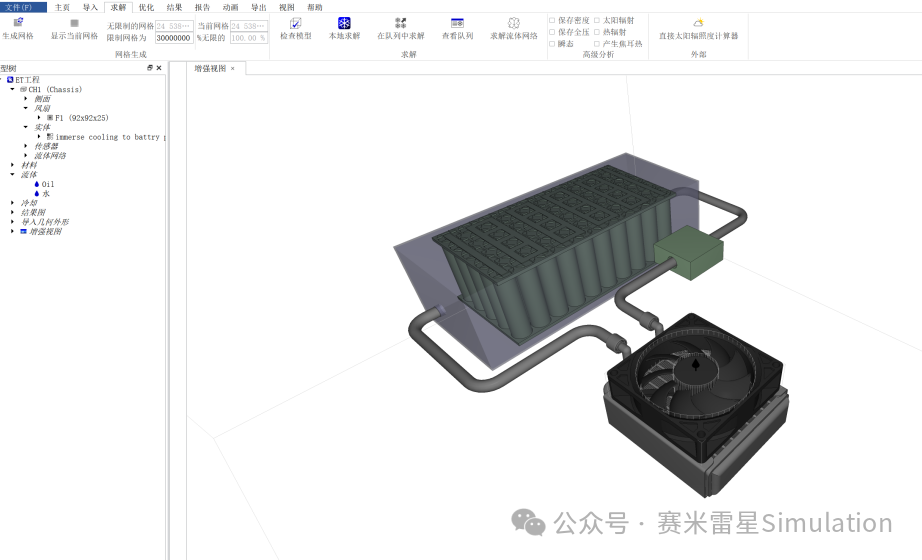

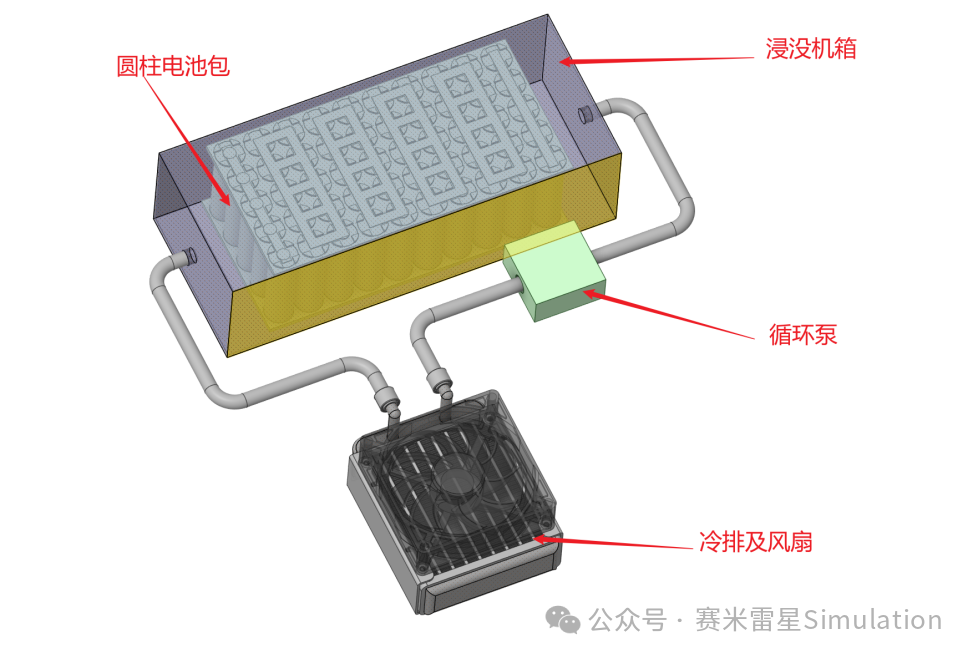

仿真模型如上

浸没液参数：矿物油，流量1min/L

电池参数

• 电池型号：18650

• 电池数量：50个

• 电池密度：2523 kg/m³

• 电池比热容：1145 J/(kg∙K)

• 电池导热率：

• 径向导热率：1.2 W/(m∙K)

• 轴向导热率：34.4 W/(m∙K)

• 工作电流：3.2A

• 电池内阻：15mΩ

• 放电速率：2C

风扇参数，转速3000RPM

仿真流程如下：

1、打开6Sigma ET软件，并导入3D模型

2、材料设置

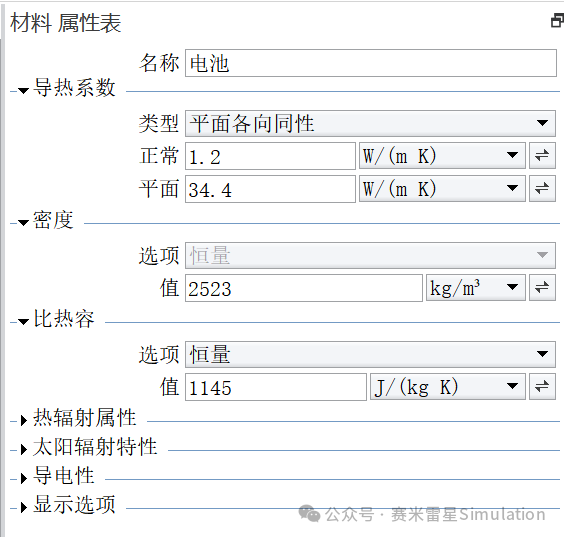

1. 电池：新建材料，属性根据电池规格定义。

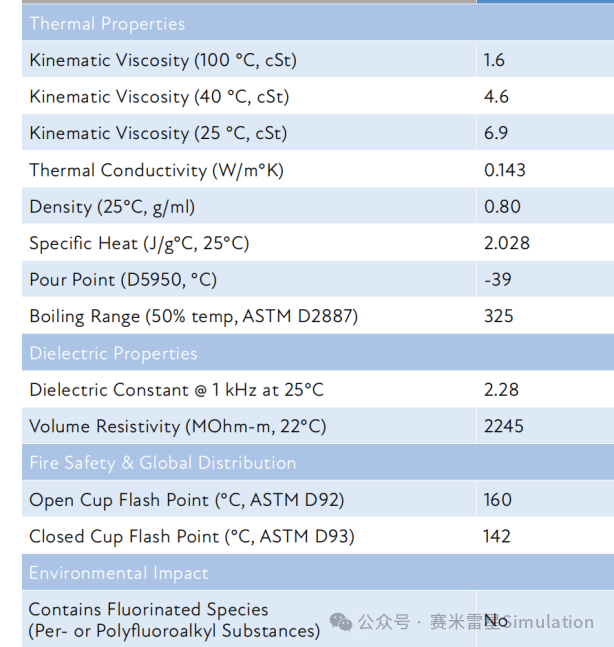

2. 浸没矿物油：新建材料，属性根据矿物油特性定义。

3. 冷排：从材料库中选择铜。

4. 电池铜排：从材料库中选择铜。

5. 水管：从材料库中选择橡胶。

6. 电池支架：从材料库中选择塑料。

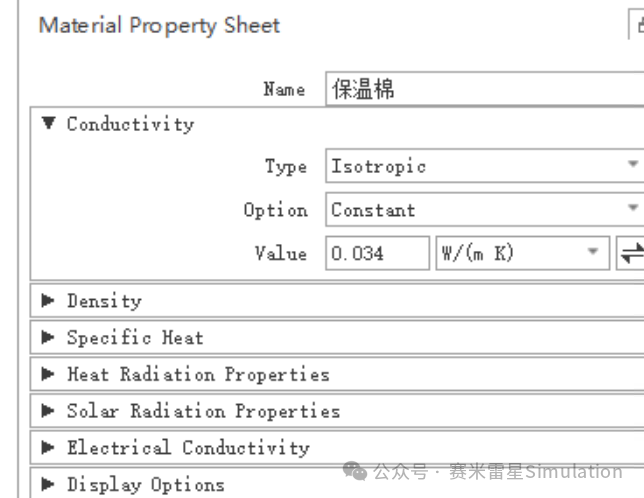

3、在外壳创建5mm保温层，直接添加面，设置热阻

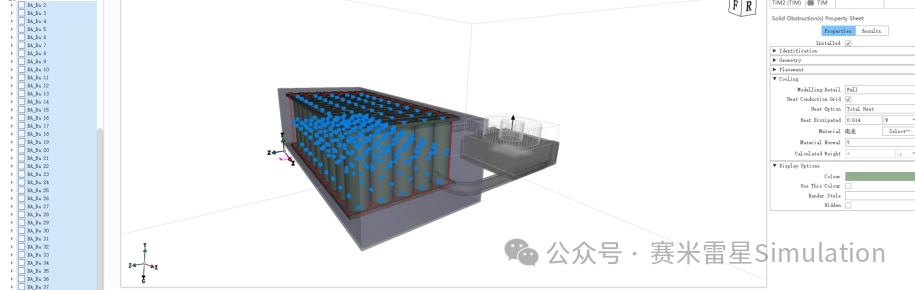

4、输入电池发热量

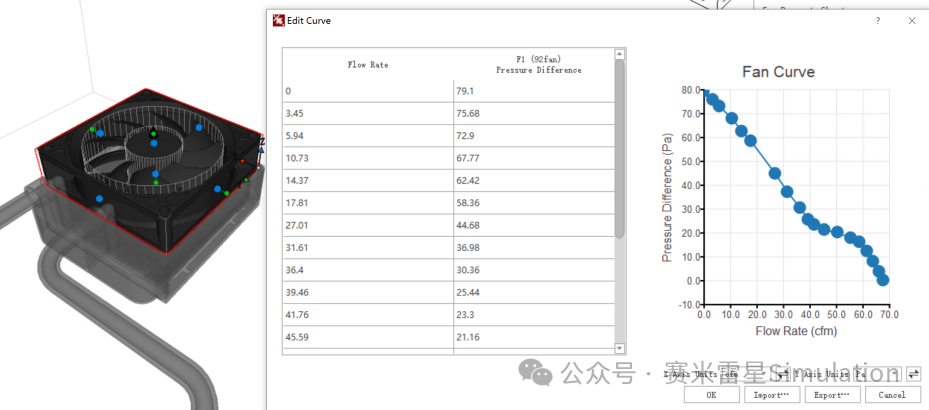

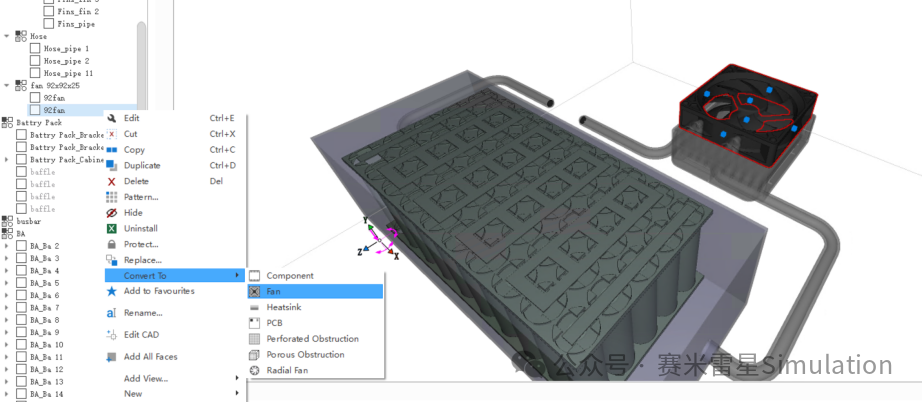

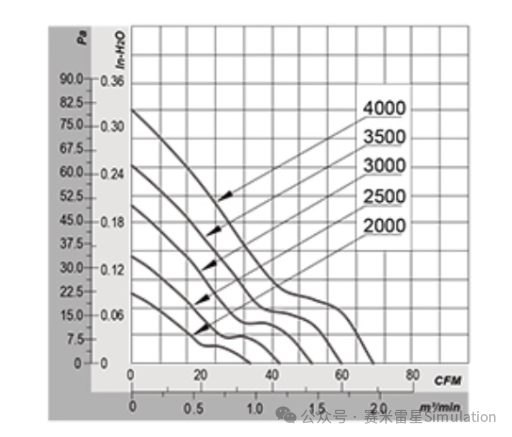

5、将风扇转化为内部轴流风扇，并输入PQ曲线

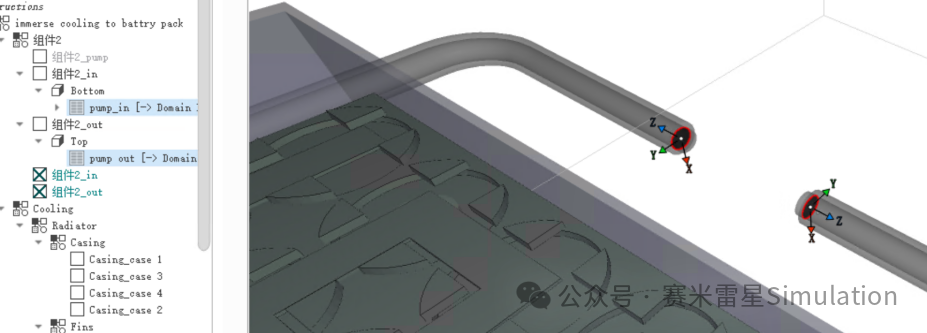

6、创建液冷区域进出口，在循环泵处做了预留

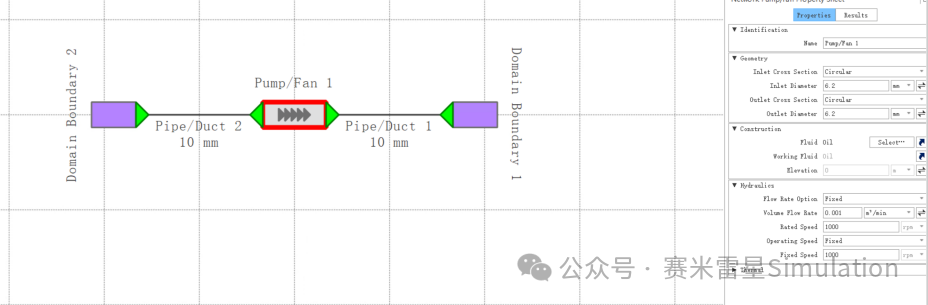

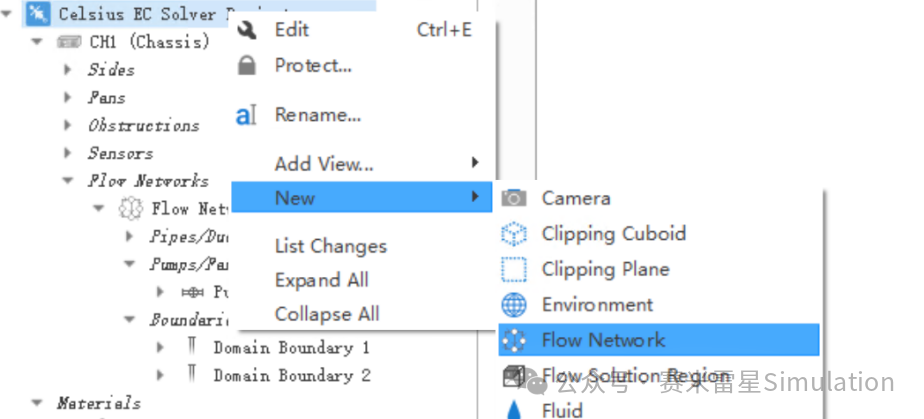

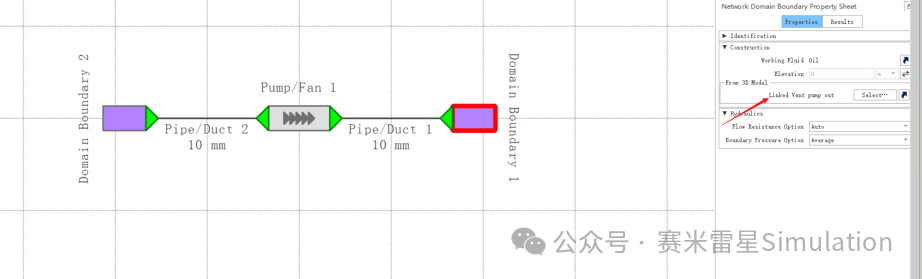

7、创建流体网络，在流体网络中创建泵，设置冷却液为矿物油的流量1L/min

8、将液冷区域的进出口与流体网格的两个边界对应，这样就完成整个封闭系统的耦合连接

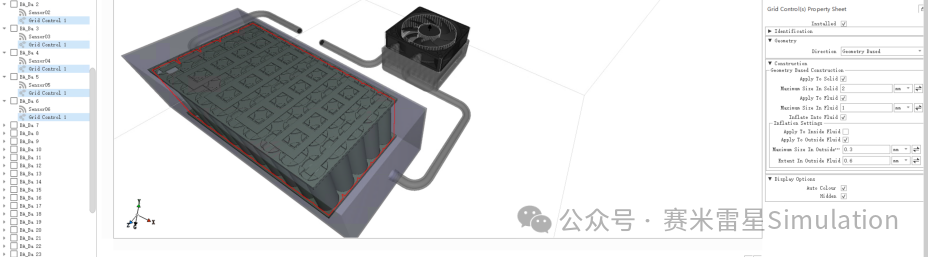

9、对电池创建外部流体边界层

10、模型检查

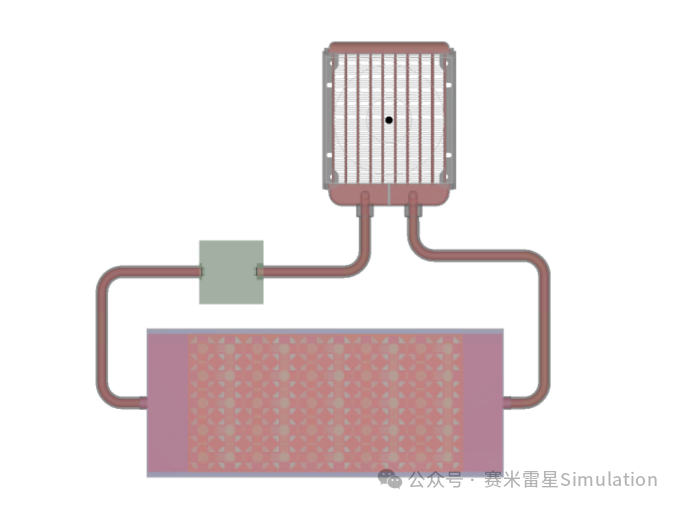

• 液冷区域确认：红色 区域表示浸没冷却液的填充范围。

• 液体填充情况：电池箱内除实体结构（如电池、支架等）外的所有空间均被冷却液完全填满。

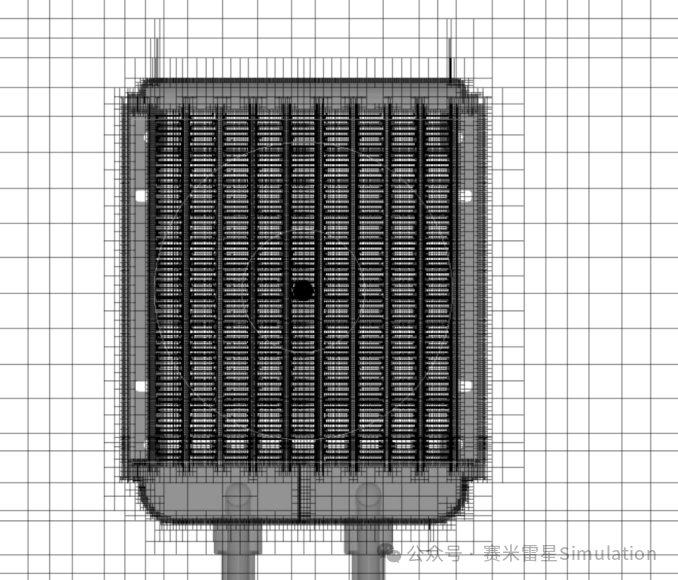

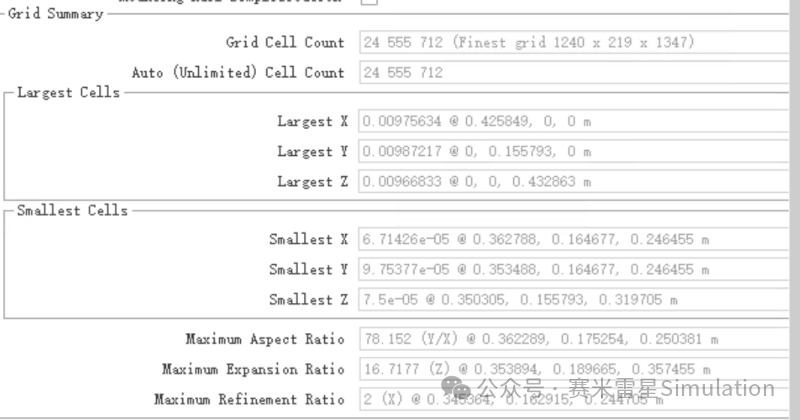

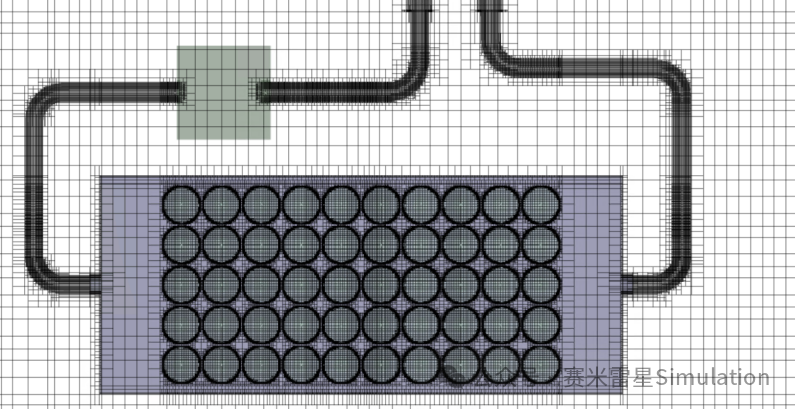

11、查看网格，网格数量2400W

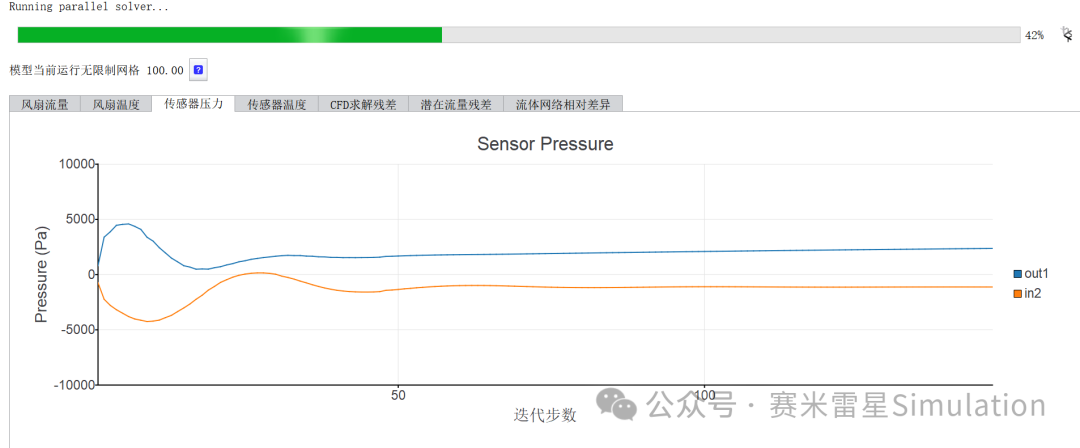

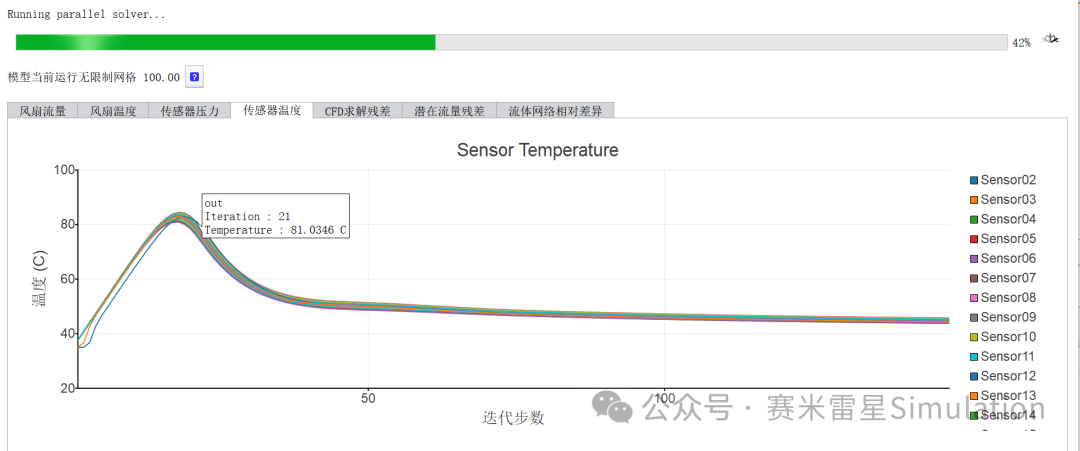

12、创建监测点，设置环温为35℃，求解，迭代计算

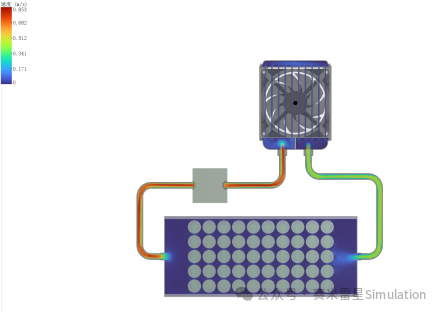

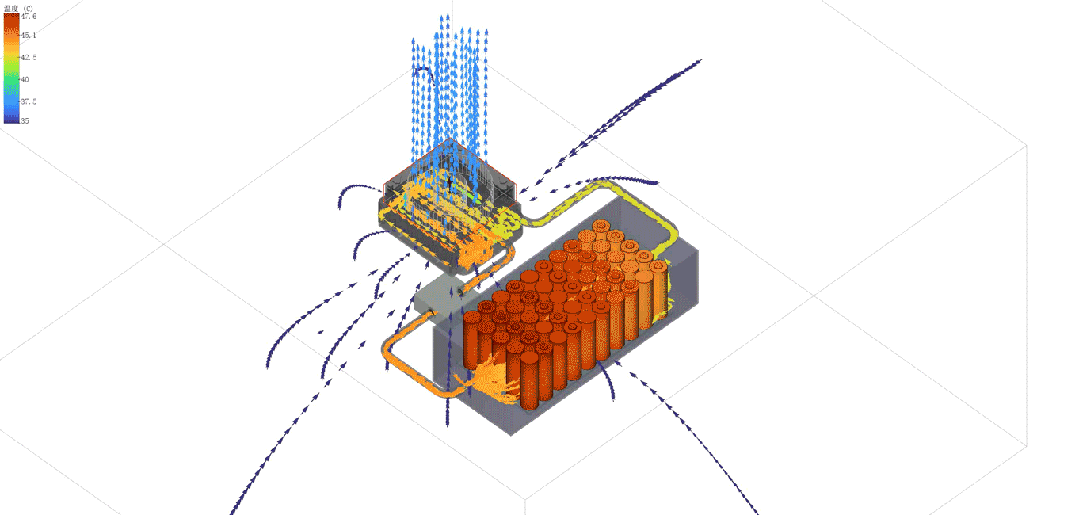

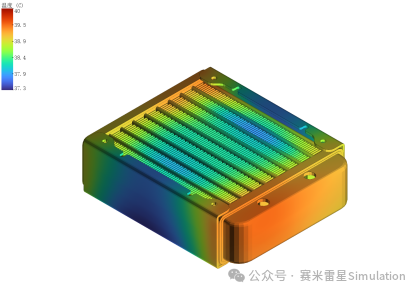

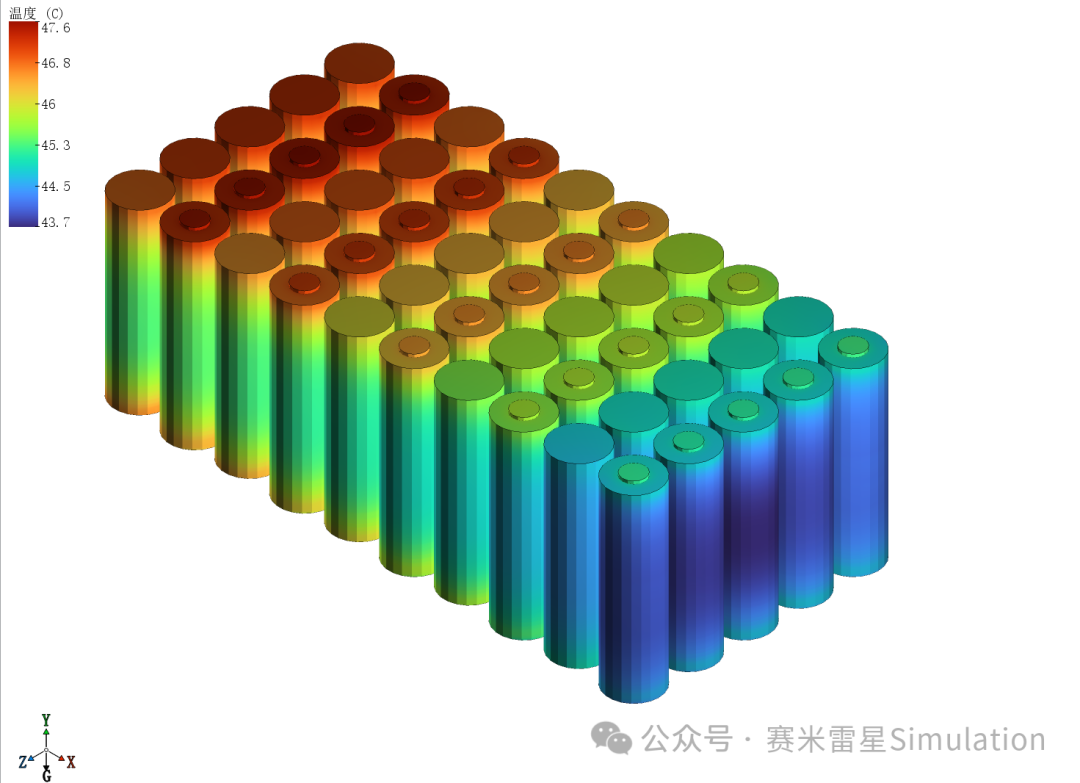

13、查看结果，温度云图，截面速度云图等
