LM_Mesh：复杂模型高质量六面体数值网格生成工具
复杂模型网格划分不再苦恼，浅出智慧（LucidMind）科研团队带来全新的六面体实体网格划分工具LM_Mesh，显著降低前处理耗时，提升网格质量与模型精度。
地质体复杂性
地质体复杂性
复杂地质工程的整体性能分析需求迫切，然而受不均匀地层、断层、节理等夹杂体的影响，导致网格划分存在巨大挑战，表现为以下几点：
交叉型断层或节理导致几何前处理耗时长，现有商业程序对复杂交叉多尺度结构的自动化处理能力有限，工程师需手动切割、缝合几何实体，耗时可达整体模拟时间的60%以上。
复杂的几何剖分导致高质量数值网格划分困难，几何模型切割为多个实体后，一方面导致界面处网格难统一，另一方面导致网格难以六面体划分。
总的来看，复杂地质工程的网格划分本质是几何复杂性与数值稳定性的博弈！
LucidMind解决方案
LucidMind解决方案

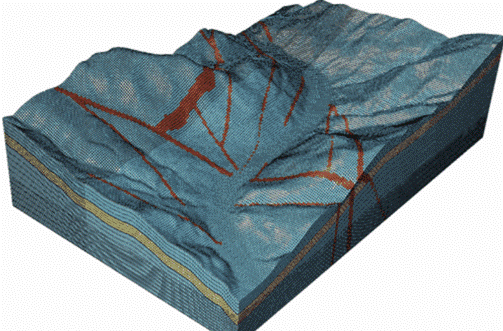

浅出智慧（LucidMind）科研团队带来了一种新颖的网格划分工具LM_Mesh，本质是基于点云数据开展高质量六面体网格划分，可以摆脱几何剖分复杂处理过程、保留多尺度地质特征、生成高质量六面体网格，并对接多个市场通用数值仿真程序，以下我们来看几个案例吧。
某采矿工程地质场区

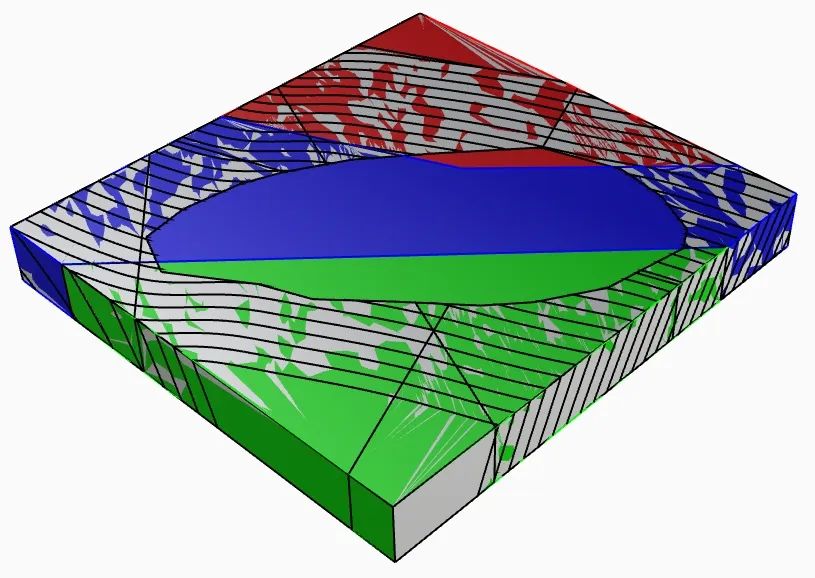

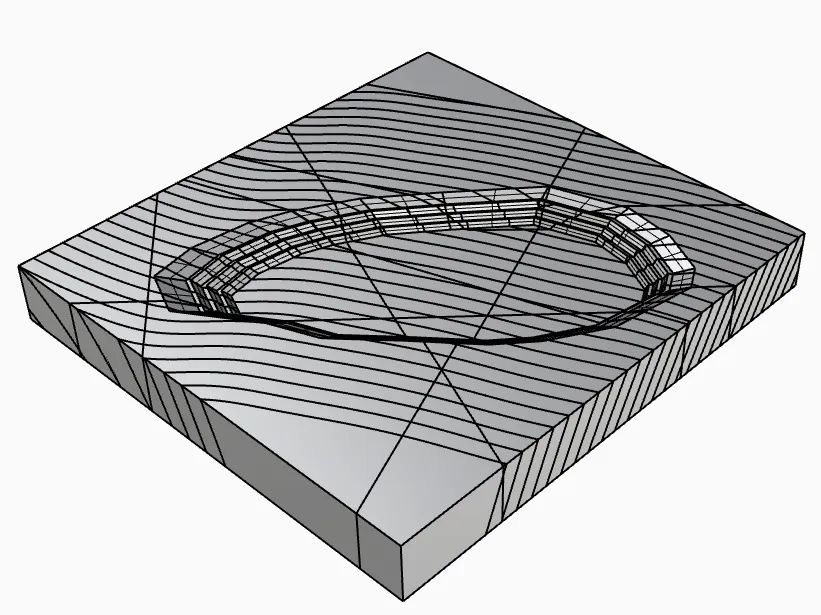

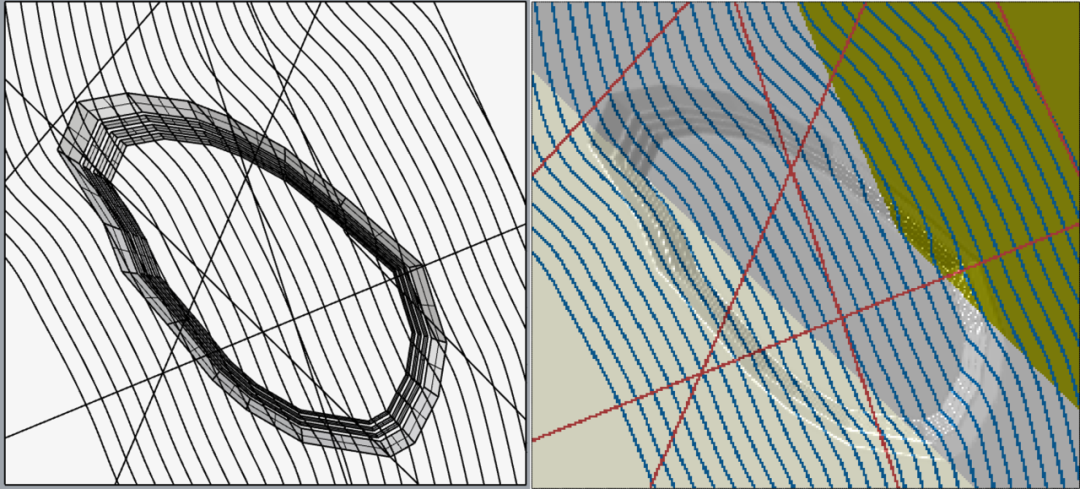

该地质模型中包含台阶开挖矿坑、内部贯穿多条断层与节理，还包括三种不同的地质类型。LM_Mesh网格生成工具对于几何模型的要求低，离散点云、破裂几何面、非封闭模型均通用，因此大幅降低了前处理的过程，本模型六面体网格生成用时不超过30min。
数值网格统计
六面体网格数量： 249.6万
节点数量： 257.9万
单元平均最大内角： 92.78°
单元平均长宽比： 1.55

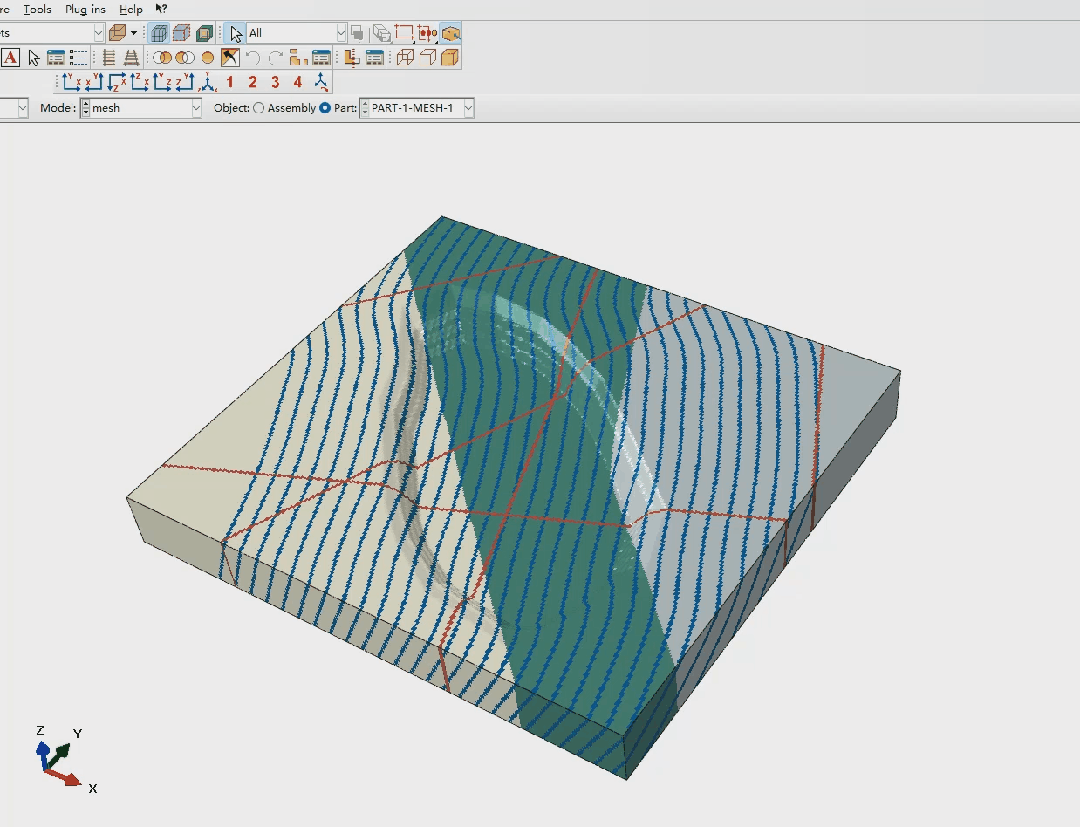

Abaqus网格展示

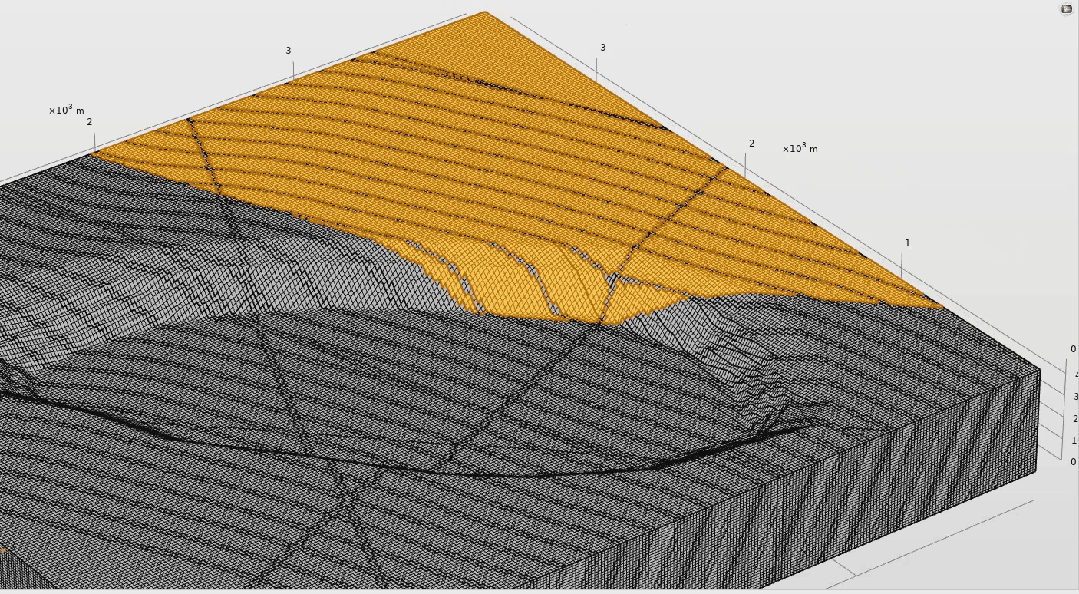

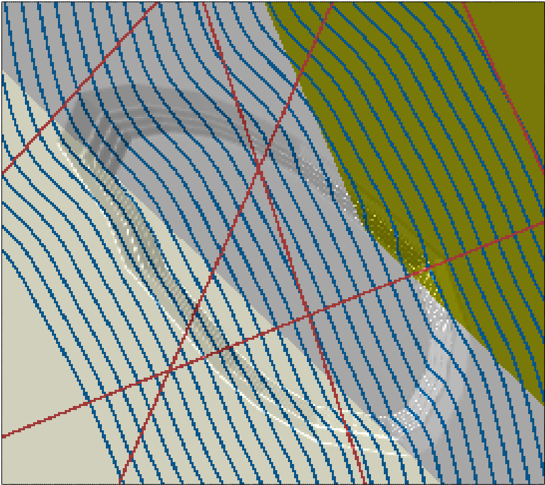

Comsol网格展示

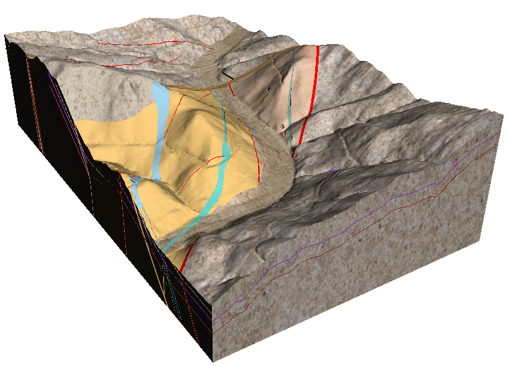

某水电工程模型及网格展示

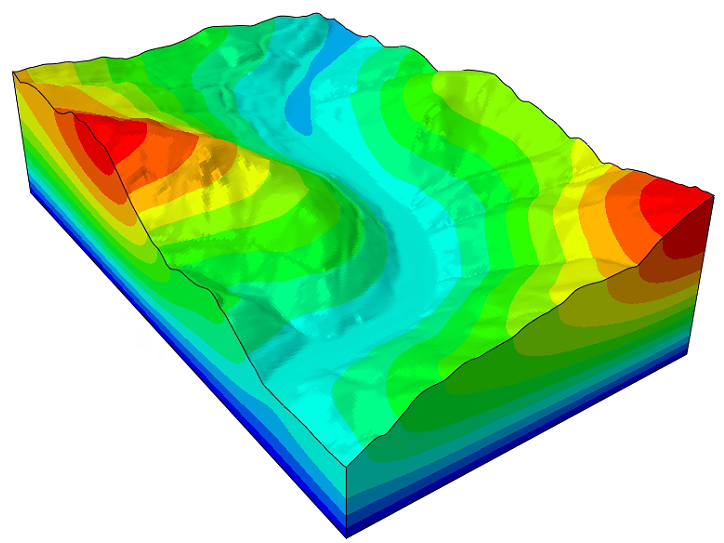

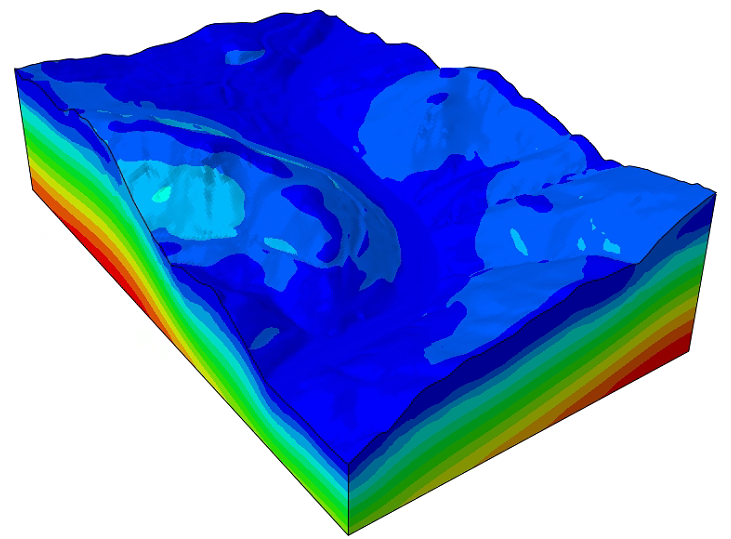

变形场与应力场
LM_Mesh应用潜力
LM_Mesh应用潜力

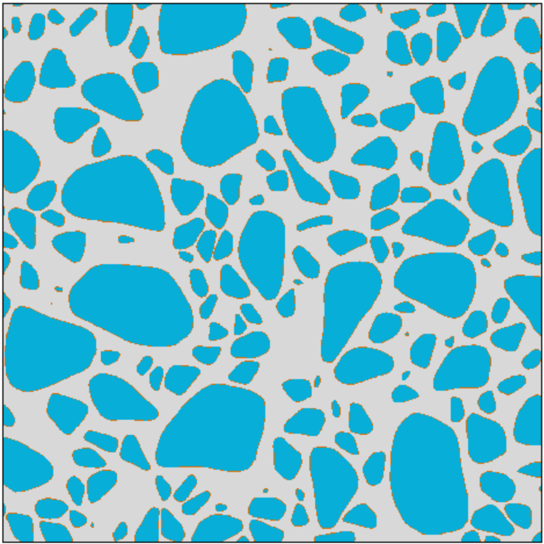

LM_Mesh六面体高质量网格划分工具不仅适用于地质工程，对于考虑骨料形状混凝土、含交叉裂隙岩石体的力学性能、渗透性能、多场耦合等方面的研究均适用。
LucidMind
