顺利通过EMC试验（六）文字版

预习思考题：

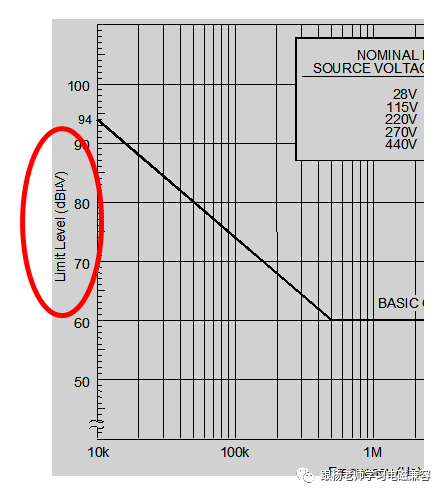

 当设备的输入电流波形与电源电压波形不一样时，就说明设备产生了传导骚扰。因此，只要监测设备的电流就可以了。为什么大部分标准中，关于传导骚扰的限制值用电压来表示，比如mV。

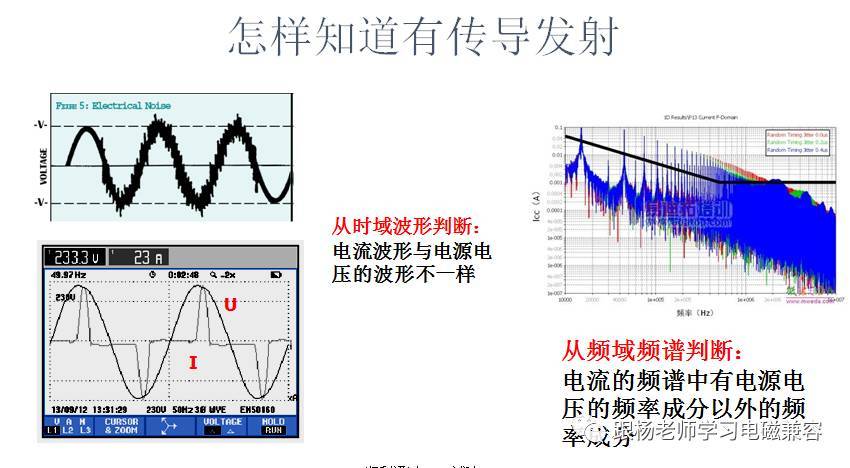

判断电源线上是否存在传导发射可以从两个方面判断，一个是电流的波形，记住，是电流的波形，而不是电压的波形。另一个是电流的频谱。实际上，这两个方面的本质是一样的，只不过一个是从时间域上看，另一个是从频率域上看。

从时间域上看，就是看电流的波形与电源电压的波形是否一致，如果一致，就没有传导骚扰发射，如果不一致，就意味着有传导骚扰发射。

例如，左上图，电源电压是正弦波，但是电流的波形是在正弦波上叠加了很多毛刺，这意味着有骚扰发射，由于毛刺的频率较高，因此代表了高频的骚扰发射。

左下图，电源电压是正弦波，但是电流波形是一个尖脉冲，完全不同于电源电压，因此，这个设备有骚扰发射。实际上，这个设备产生的低频谐波发射，也就是CE101发射。

从频率域上看，就是看电流的频谱中是否包含了电源电压所没有的频谱成分。例如，右图中的电流频谱，十分丰富，没有一种电源电压会有这么丰富的频谱成分，因此，肯定有骚扰发射。

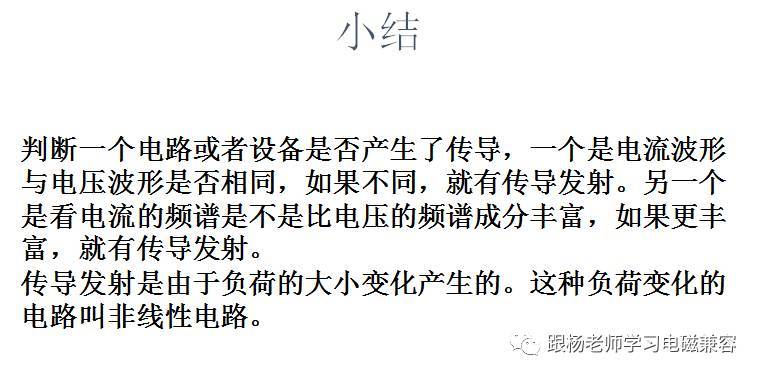

前面我们知道，只要负载电流与电源电压的波形不同，就说明负载产生传导骚扰发射。

那么，负载电流为什么与电源电压的波形不同呢？

是因为负载的电阻发生了突然的变化。

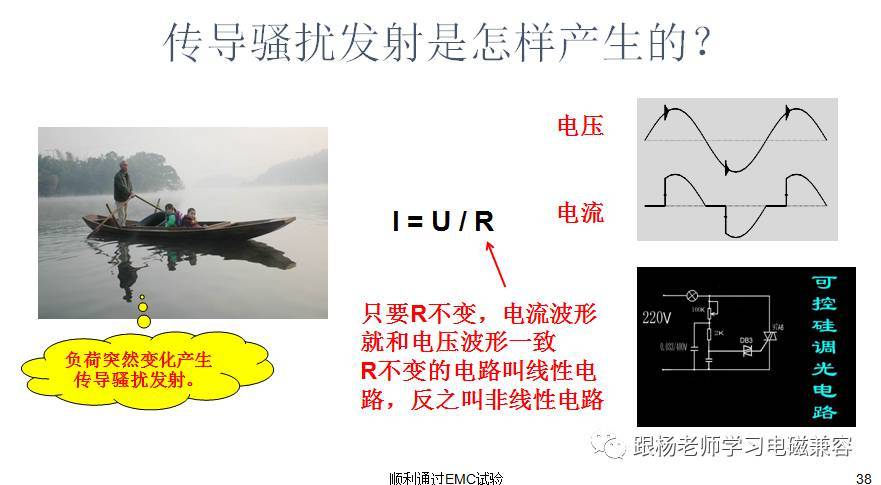

图中给出了欧姆定律的公式，从这个公式中可以看出，只要电阻R是一个常数，电流的波形一定和电压的波形相同。如果R是一个变量，电流波形和电压波形肯定不同。

我们打个通俗的比喻，一个飘在水面的小船。如果船上的人安静的坐着，小船周围的水面 会很平静。如果，船上的人剧烈动作，例如跳舞，小船周围的水面会波浪起伏。这里，小船相当于负载，水面相当于电源。

右下角的图是一个调光台灯的电路，调光台灯电路通过控制负载的导通时间来控制灯的明亮程度，导通时间越长，台灯越亮。如果电路永远导通，台灯处于最亮的状态。

右上角的图是这个调光台灯的电压和电流波形。这里，显然电压波形和电流波形不同，因此产生传导骚扰。

台灯最亮时，电流波形与电压波形基本相同，没有骚扰发射。

右上角的电压波形中，我们看到，在负载突然导通时，电压出现了毛刺，这是因为电源线的电感在电流突变时，产生了感应电动势。因此，这时的电压波形与原来电源的电压波形也是不同的，因此，电源上也有电压骚扰。

实际上，正是这种电压骚扰对电网上的其他设备产生了不良影响。

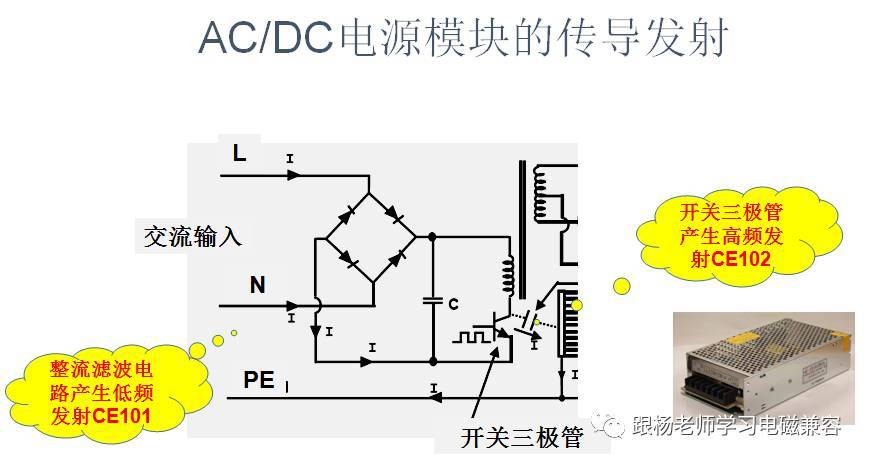

开关电源模块是每台设备中不可缺少的部件。我们以AC/DC分析一下传导骚扰的产生过程。

图中一个AC/DC模块的原理图。首先，整流桥将交流电压整流成直流电压，然后开关三极管对直流电压进行斩波，获得宽度不同的脉冲电压，通过控制脉冲电压的宽度，就可以控制输出直流电压的有效值。

这里，有两个骚扰产生电路。一个是整流+平滑电容电路。这里产生的电流波形就是前面看到的尖脉冲波形。这种波形主要包含电源电压的奇次倍谐波频率，例如50Hz工频电压，就会产生150Hz、250Hz 、• • • •。这就是谐波电流发射，在GJB151中就是CE101发射，安装在舰船上的设备必须满足这个传导发射的限制。

另一个骚扰源电路是对直流电压进行斩波的开关三极管所产生的。它的工作状态是周期性的通断，因此，产生了周期性变化的电流，这就是传导骚扰发射。传导骚扰发射的频率与开关的周期有关，周期越短，频率越高。这种骚扰就是我们通常说的传导骚扰发射，在GJB151中就是CE102发射。所有的电子设备都要满足传导发射的要求。

需要注意的是，这种高频的传导发射，会同时产生辐射发射。电源线的传导发射往往是导致辐射发射的重要原因之一。
