思考题（二十一）分析：

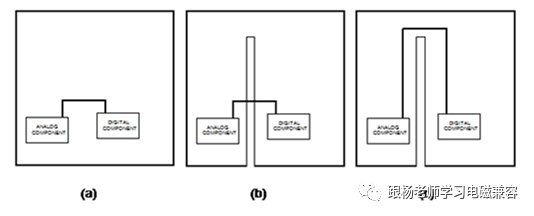

分析下面是三种数字地/模拟地的处理情况的优劣。

(a)数字地与模拟地连成一片

(b)两种地分开，两种电路之间的信号连线按照走线最短的原则布线；

(c)两种地分开，两种电路之间的信号连线没有走最短路径；

思考题分析:

这三种地线，(a)的情况最好，(b)的情况最差，(c)的情况较好。理由如下。

因为信号地线的主要功能是为电源、信号源提供一个回流路径。因此，地线与电源线，或者地线与信号线构成了一个电流回路。

在电磁兼容设计中，一个基本的原则就是要尽量使电流回路面积最小，这样，对于控制电磁辐射，降低对电磁场的敏感性，都有好处。

从这个观点看，就不难看出(a)是最好的情况。

但是，在用(a)这种地线结构时，要注意数字电路器件和模拟电路器件在布局上严格分开。否则，会出现数字地与模拟地耦合的问题。
