思考题（四十一）分析

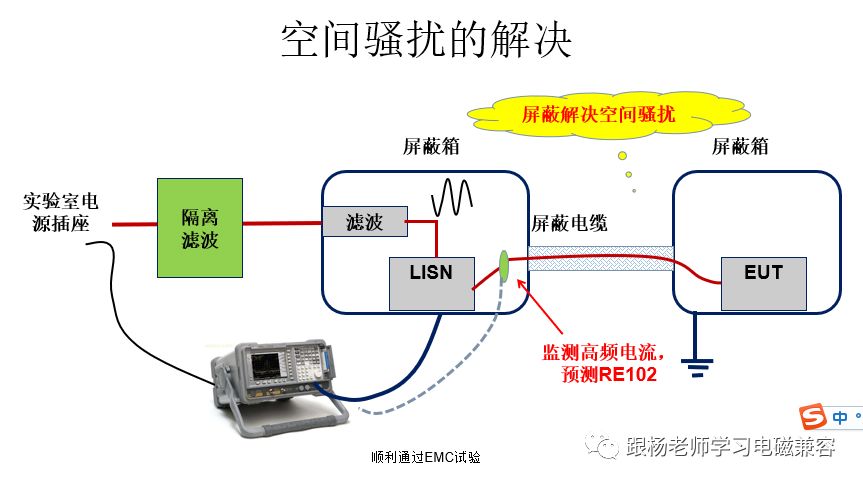

在本节介绍的实验配置方案中，用电流卡钳检测电源线上的共模电流。请分析，将电流钳卡在电源线靠近LISN的一端，和卡在靠近EUT的一端，测量结果有什么不同？

思考题分析：

由于实验的目的是，通过电源线上的共模电流预测电源线的电磁辐射，因此，产生共模电流的骚扰源在EUT内部。

这意味着，共模电流从电源线流出，必然要通过地线返回，这里的地线就是电源线外边的屏蔽层。

将电流卡钳放在LISN一侧时，由于电源线上一部分共模电流已经通过电源线与屏蔽层之间的杂散电容分流，因此，会比较小。

所以，要预测RE102等辐射发射，应该将电流卡钳卡在EUT一侧，获得最大的共模电流值。
