射频怎么学?

1年前浏览106

射频怎么学?相信很多工程师都会遇到这个困惑,射频的理论太复杂,没有很好的功底,连公式都看不懂。

好不容易看懂了,发现,用不上!

好不容易弄通了ADS的PA仿真,到单位才发现,槽,都是直接就调,完全不按照仿真路数来。

调了两年,功放也调的很有心得了,终于可以自己做设计了,却发现怎么和我做的不一样。

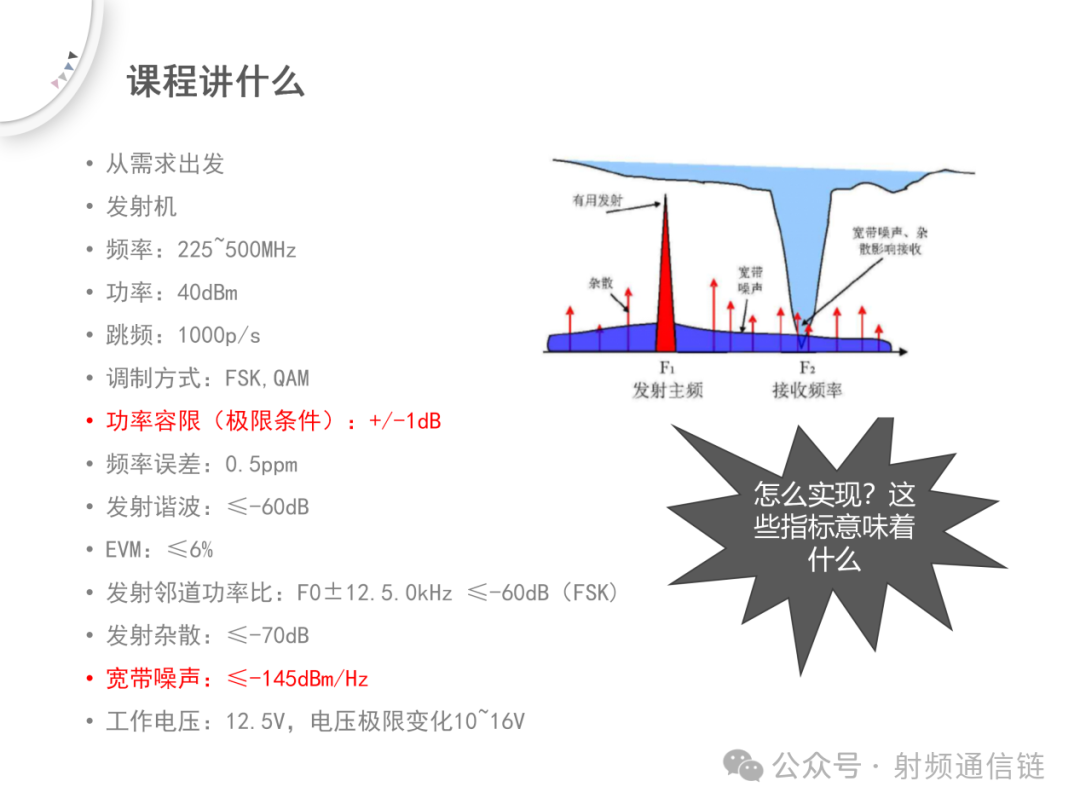

功放要求上电时间小于100us——怎么做?

GAN要先上负电,再上正压——怎么保证不上错?

ACLR左右不一样高——怎么办?

功率全温要求±1——这么苛刻,做不到!

宽带噪声小于-145dBm/Hz——啥?不要来找功放,与我无关!!



相信很多人都遇到过类似的情况,不是说好了1000跳的吗?干嘛非要小于100us!

接收增益为什么要设计这么大?AGC控制为什么要放在这个位置?







射频不玄,找到跟结才是关键。



祝好!

来源:射频通信链
