接收机灵敏度评估—解调信噪比的仿真

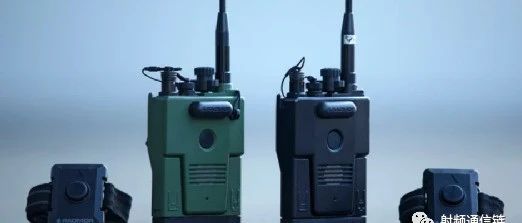

信息化战争不只是战斗机、坦克之间的信息交流，美军追求的是单兵之间也能普及信息技术，单兵电台就在这样的背景下诞生了。电台不同于对讲机，它能确保多个成员之间的实时通讯。单兵电台与步话机、对讲机最大的区别就在于抗干扰强、安全性高，因为它可以加密通讯信息，不容易被对方干扰或者截获，更不会在多个人使用时串台，影响交流工作。今天我们来认识一下RADMOR的单兵电台——R35010。R35010是一款2405-2480 MHz频段的个人无线电，包括数字语音，数字传输和简单/全双工（会议模式）。它还具有用于无线电安装的无线PTT和适配器。 R35010的具体参数工作频率范围 2405 -2480 MHz（ISM 频段）额定输出功率 650 mW;400mW;100mW尺寸：116 x 69 x 37 mm重量（不含电池）345 克频率从2405 MHz到2480 MHz，用户可以参考 在 16 个预编程预设之一上进行通信。R35010无线电在具有频谱散射DSSS（直接序列扩频），具有脉冲接收和传输功能信息。脉冲操作可让您从根本上将风险降至最低检测敌人的传播。无线电台提供的无线电通信类型单工数字音频通信，通过内置 PTT 按钮或无线 PTT （WPTT）传输具有自动重传功能的单工数字音频通信双工数字音频（会议模式），带WPTT或语音（VOX）广播，同时数据传输（19.2 kbps）;给定网络中最多可以同时广播4个广播电台，收听用户数量不受限制数据传输速率高达 125 kbps。R35010解析从资料上来看，R35010参数并不复杂，功率比较小，选用WiFi的公网功放足以设计。并且可以看到R35010是干电池供电，也就是整版电压在3V.所以R35010对功耗的要求应该非常高，整个电路的架构应该非常简单，一个主控+2.4G收发芯片+射频外设，没什么设计难度。这里我们重点看一下这个功能——双工数字音频（会议模式）会议模式是指班组成员可以同时讲话，同时收听。看R35010的频率范围，应该是不能支持FDD工作模式的，同时FDD的模式对于采用干电池供电的R35010应该也是不合算的。那这个全双工讲话，收听怎么理解？ 现行的单兵电台都非常流行“会议模式”，这个功能，但是对功耗要求特别高的单兵电台来说FDD显然是行不通的。这里我们可以看一下JTIDS的时隙设计。JTIDS 时隙采取射频脉冲串发射方式，让所有设备接入。我们再看R35010也是具有脉冲接收和传输功能信息.所以R35010应该是与JTIDS的时隙模式类似，它的会议模式是一种时隙分配式，看似全双工，实则TDD。 来源：射频通信链
