噪声功率比怎么测试
噪声功率比（NPR）是射频（RF）和微波放大器线性性能的一个重要指标。NPR用于衡量多通道系统中当其他通道上存在随机活动时，某个闲置通道的“安静”程 度。噪声和交调失真产物进入该闲置通道，从而降低性能。在多载波系统中，它是一个非常有用的度量标准，能够指示多个载波在其他信道上引起的带内失真。
那么这个指标怎么测试？
一种方法是使用模拟宽带噪声源作为输入，另一种是使用多载波。
以功放为例，功率放大器（PA）的线性度可以通过多种方式测量，例如互调失真（IMD）或 1dB 压缩点（P - 1dB）。当使用多载波宽带信号时，NPR更直观的体现线性度。噪声输入模拟了具有多个载波的宽带波形，比 IMD 测量中使用的双音信号更具代表性。

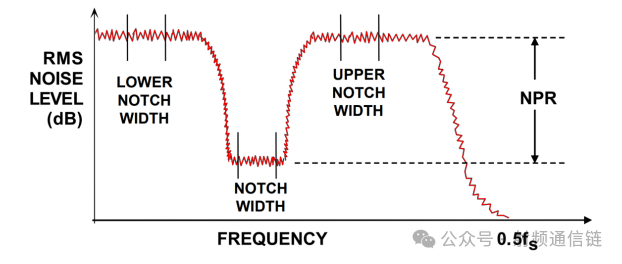

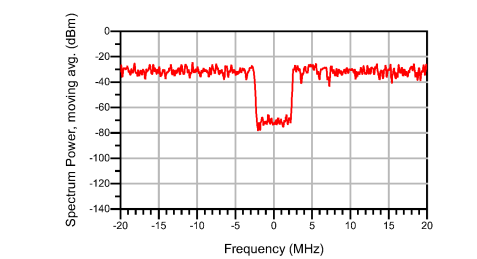

为了测量 NPR，功率放大器通常由一个带限白噪声信号驱动，该信号在有用频带内包含一个窄陷波。放大器的非线性会产生互调产物，填充陷波。NPR 是信道中的噪声功率密度与陷波中的噪声功率密度之比。
噪声源测试方法

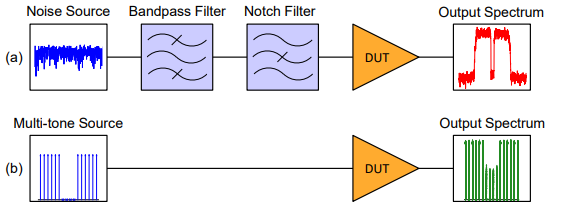

单音电压源和 IQ 调制器产生宽带噪声信号，该信号通过带通滤波器和陷波滤波器，充当被测设备（DUT）的输入信号。
多载波测试方法

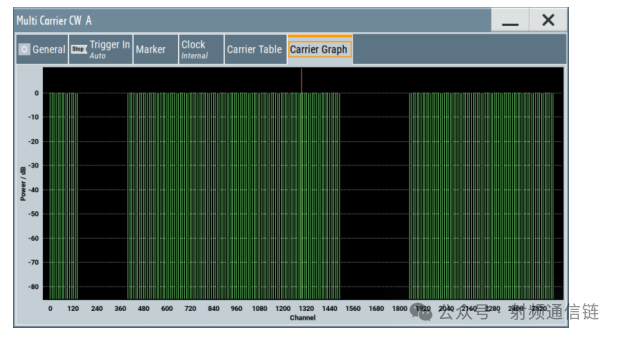

输入测试信号源为多个均匀间隔音调组成的单个多音源，

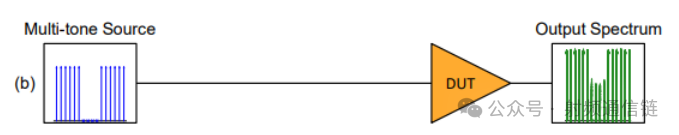

测试框图如下

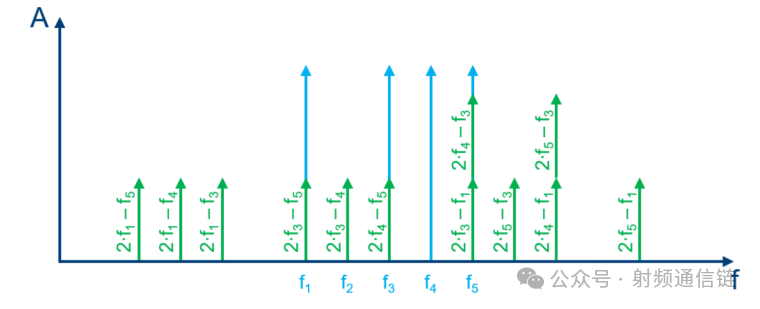

经过功放会在间隔区域产生互调产物
测量限制
NPR 测量范围可能受到几个因素的限制，主要是频谱分析仪的热噪声底，在低信号功率下，它主导着 NPR。显示了由于固定噪声底，随着 DUT 输入信号功率的增加，测量的 NPR 呈线性增加。
最终，功率放大器产生的互调失真（IMD）产物的功率将等于噪声底的功率；这里获得了第一个实际的 NPR 测量值（峰值 NPR）。随着信号功率进一步增加，功率放大器产生的 IMD 开始填充陷波，降低 NPR。
在高端，测量范围可能受到几个因素的限制，具体取决于分析仪的设置：分析仪混频器中的失真、中频 / 模数转换器过载或参考电平引起的衰减。
NPR 是评估使用宽带多载波信号的功率放大器线性度的一个度量标准。NPR 可以通过多种方式进行模拟，包括使用噪声源，或使用具有随机相位的多个 CW 音调来近似噪声。
