接收机各模块功能解析

1年前浏览404

前沿

一个接收机的组成包括放大器、混频器、滤波器、检波器、衰减器等器件,那么这些器件在电路中的作用是什么呢?

接收机框图

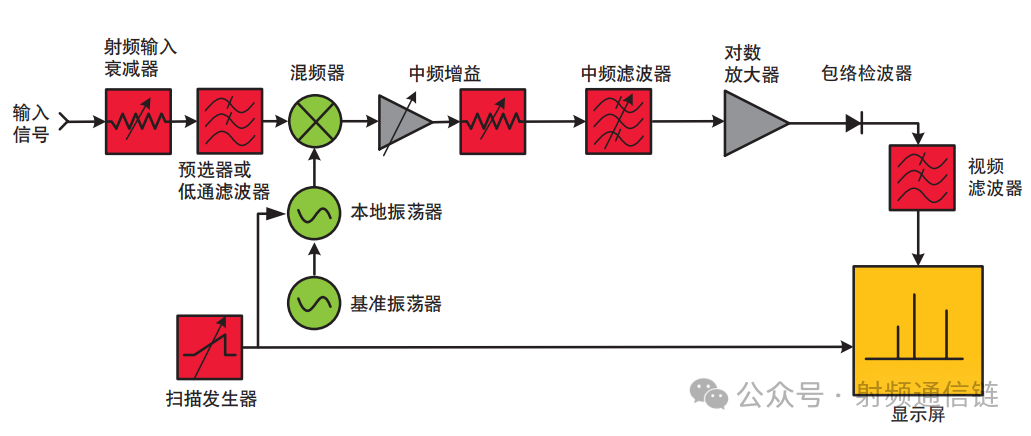

下图是一个超外差频谱分析仪的简化框图。“外差”是指混频,即对频率进行转换,而“超”则是指超音频频率或高于音频的频率范围。从图中我们看到,输入信号先经过一个衰减器,再经低通滤波器到达混频器,然后与来自本振(LO)的信号相混频。由于混频器是非线性器件,其输出除了包含两个原始信号之外,还包含它们的谐波以及原始信号与其谐波的和信号与差信号。若一个混频信号落在中频(IF)滤波器的通带内,它都会被进一步处理。基本的处理过程有包络检波、低通滤波器进行滤波以及显示。

一、射频输入衰减器

频谱仪第一个器件是射频输入衰减器,它的主要作用是防过载,过载的情况为,信号过大导致后级电路失真。从频谱仪上看到就是输入信号超出频谱显示上限,调节的按键就是“amplitude”。

二、预选器和中频滤波器

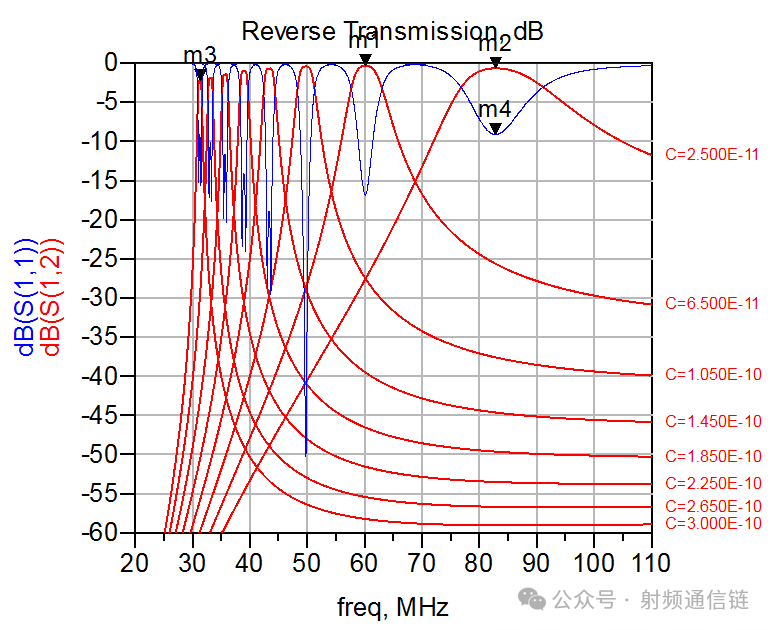

预选器即可调谐滤波器,一个宽带接收机要求输入范围宽,那么可能会导致过多的杂散进入接收机,实际设计可根据输入的频率进行有选择的接收信号。实现的方式就是可调谐滤波器。

作用是阻止高频信号到达混频器。从而可以防止带外信号与本振相混频,在中频上产生多余的频率响应。

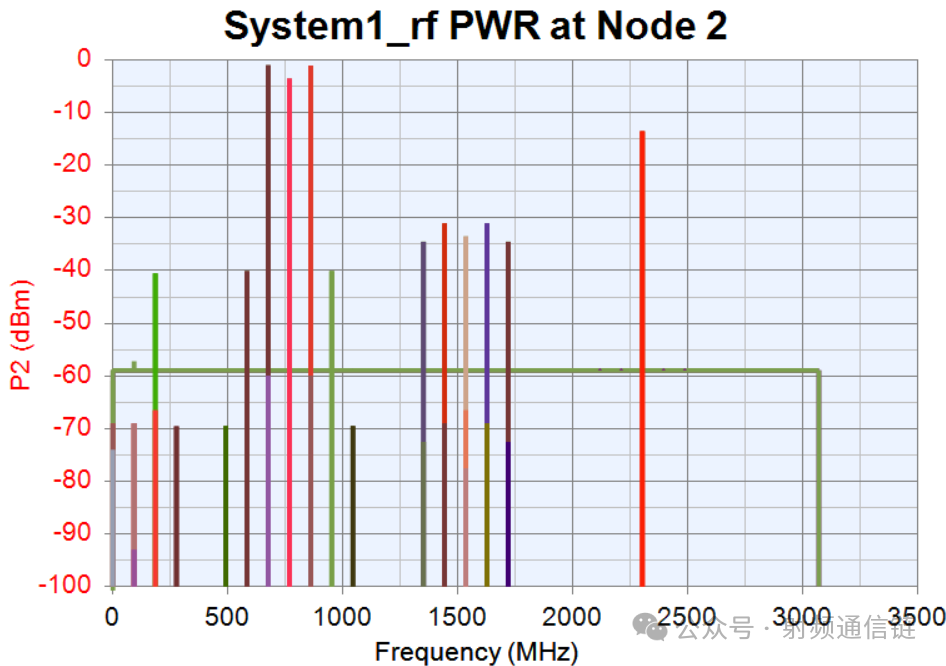

射频端的滤波仅是初步滤波,最终的信号处理或者显示在于中频的滤波。我们在前面的文章中讲过,混频器是杂散之源。中频滤波器之外的被抑制,不显示或者显示小。中频滤波器内的信号将被当做信号被处理。

以频谱仪为例,频谱仪的作用是显示输入信号的状态,但是不能引入频谱仪本身的状态(本振)所以频谱仪的本振是随着中频的选择在变化。SPAN是射频的输入频率范围,中频的带宽就是RBW。本振的频率随着SPAN的变化而变化。

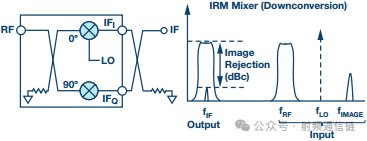

这里预选器结合中频滤波器实现了接收机的中频抑制、镜像抑制、本振抑制、互调抑制等抗干扰指标。

三、数控衰减器和对数放大器

这一对器件是联动器件,对于普通接收机而言需要保证射频端的信号不失真同时要能被ADC采集。需要根据输入信号的强度大小实时调节两个器件,以保证信号大小的合理性。

对于频谱仪而言,频谱仪需要的是显示信号的强度、状态。射频端的衰减器变化了多少,中频的放大器需要相应的跟着变。

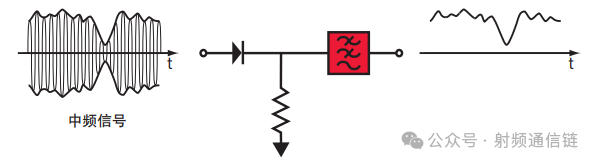

四、检波器

检波器是射频电路中常用的器件,主要作用是显示调制信号的状态。在接收机中可用于解调、显示信号强度、结合数控衰减器和可变增益放大器实现AGC的功能。

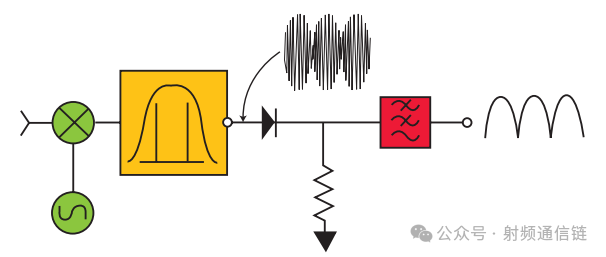

对于频谱仪而言,主要是要显示信号的状态,那么包络检波器就可以恢复信号的形状、大小。结合中频滤波器使用,即可分析信号的杂散。

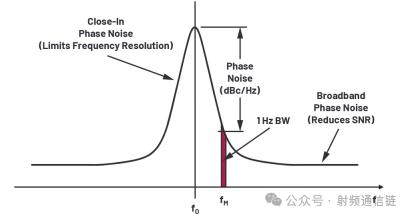

五、相位噪声

相位噪声是一个接收机的核心,相位噪声的高低决定了接收机的噪底范围。噪相位声分为随机噪声和确定性噪声,反映在频率特性上就是随机杂散与确定性杂散。这些杂散如同潜藏在系统中的 “暗礁”,会恶化相位噪声,干扰邻道信号,降低信噪比(SNR),严重影响整个系统的通信质量。

接收机是器件按特定目标集成的系统,设计需综合考虑:

器件选型 :根据噪声、增益、线性度等参数匹配需求。

架构优化 :通过级联公式和仿真工具(如ADS、HFSS)验证性能。

协同调试 :解决器件间的阻抗匹配、干扰耦合等实际问题。

标准合规 :确保器件和系统符合通信协议。





来源:射频通信链
