趋肤效应的影响及解决办法
射频微波设计中，经常会听到高频趋肤效应显著，需要降低高频趋肤效应的影响，那么什么是趋肤效应呢，怎么降低影响？
一、趋肤效应的本质与数学描述
物理本质：
当交变电流通过导体时，电流产生的交变磁场在导体内感应出涡流。涡流在导体中心区域与主电流方向相反，削弱中心电流；在表面区域与主电流方向相同，增强表面电流，最终导致电流集中于导体表层。这一现象由电磁感应定律（法拉第定律）和楞次定律共同作用产生。
数学表达 —— 趋肤深度计算：

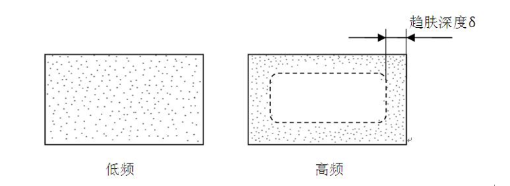

趋肤深度 δ是衡量电流集中程度的关键参数，定义为电流密度衰减至表面密度 1/e （约 37%）时的深度，公式为：
能量损耗 ：中心区域的涡流与原电流的相互作用会产生额外的焦耳热，使得导体内部能量损耗更大，迫使电流更多地分布在电阻更小的表面路径。
实例对比：
•铜导体在工频（ f=50 Hz）时， δ≈ 9.2 mm，电流几乎均匀分布；
•当 f=1 MHz 时，δ≈ 0.066 mm，电流集中在表面极薄一层。
二、趋肤效应的影响
电气性能劣化
◦交流电阻激增：
由于有效导电截面积 A 减小，交流电阻 RAC远大于直流电阻 RDC 。
例如，1mm 直径铜线在 1MHz 时的 RAC 约为 RDC 的 12 倍。
◦功率损耗增大：
损耗 P = I2 RAC 随频率升高呈指数增长，高频变压器、射频放大器等设备需额外散热设计。
信号传输质量下降
◦高频信号衰减加剧：
射频电缆（如同轴电缆）中，趋肤效应导致信号能量沿传输方向快速衰减，例如 50Ω 同轴电缆在 1GHz 时的衰减可达 0.1 dB/m 以上。
◦波形失真：
信号中高频分量的衰减比低频更严重，导致数字信号上升沿变缓、模拟信号谐波失真，影响通信系统的信噪比（SNR）。
材料利用率降低
◦粗导线在高频下中心区域几乎无电流流过，例如直径 10mm 的铜导线在 100kHz 时，中心 80% 的材料未被有效利用，造成成本浪费。
三、工程解决方案
导体结构优化
◦利兹线（Litz Wire）—— 高频场景的核心方案：
将多股绝缘细导线（直径通常小于 δ/2 ）按特定规则绞合（如分层绞合、换位绞合），使每根细线的电磁场分布均匀，避免 “集肤” 效应。例如，1MHz 下使用 0.1mm 直径的利兹线，有效电阻可比单股导线降低 80% 以上。
◦扁平导体与空心结构：
扁平电缆（如 PCB 铜箔）通过增大表面积 / 体积比，使电流分布更均匀；空心铜管（如微波波导）在不降低导电能力的前提下减轻重量，常用于射频天线和高频传输线。
材料与工艺改进
◦高导电率材料与表面镀层：
银的趋肤深度比铜大 10%；铜导线表面镀银（厚度 >δ）可降低表面电阻，同时抗氧化。
◦低磁导率材料选型：
避免使用铁磁材料（如铁、镍）作为导体，改用铜、铝等非磁性材料，以增大δ 。例如，变压器绕组若用铁导线，其交流电阻可达铜导线的数十倍。
传输线与系统设计优化
◦同轴电缆与波导结构：
同轴电缆的外导体屏蔽层利用趋肤效应限制电磁场泄漏，同时内导体直径按 δ 设计（如 50Ω 电缆内导体直径常取 2δ ）；微波段（>1GHz）采用波导，利用电磁波在金属壁表面的传导特性，避免实体导线的趋肤损耗。
◦分布式参数设计：
在高频电路中，将导线视为分布参数网络（电感、电容、电阻的串联 / 并联），通过阻抗匹配（如 50Ω 标准）减小反射，间接降低趋肤效应的影响。
频率与系统架构调整
◦若系统允许，降低工作频率（如将射频信号下变频至中频）可直接增大δ ，但受限于带宽需求（如 5G 通信无法通过降频解决趋肤效应）。
四 、总结
趋肤效应的本质是电磁场与导体的动态相互作用，其影响随频率升高呈非线性增长。解决该问题的核心逻辑是：通过增大有效表面积（利兹线、扁平导体）、优化材料导电特性（银镀层、低磁导率材料）和重构传输路径（同轴电缆、波导），在电流 “被迫” 集中于表面的前提下，最大化利用导体表层的导电能力。这一过程体现了电磁理论从基础现象到工程应用的转化，也是高频电路设计中必须掌握的关键知识点。
