GPS传导测试

一、工具准备：

1、测试样机两台（含电池）；

2、 GPS信号发生器1台（E4438C）；

3、连接线若干（GPS引线2跟，衰减器1个，连接引线1个）；

4、GPS测试软件（GPS Test）。

二、判断标准：

1）定位时间（冷启动/暖启动/热启动）小于等于 60s ；

2）定位精度小于等于30m ；

3）接收灵敏度小于等于-155dBm；

三、概念理解：

1） GPS接收灵敏度分为追踪灵敏度，捕获灵敏度；

追踪灵敏度：GPS接收机搜到星后，能定位的卫星信号的最低发射功率；（目前我们测试的是追踪灵敏度）

捕获灵敏度：GPS接收机冷启动后，能搜到星的卫星信号的最低发射功率；

2） GPS启动分：冷启动、温启动、热启动；

冷启动：GPS存储器清空了所有历史信息并重启，然后其尝试定位并锁定卫星。由于没有保存先前信息，其搜索时间较长；

温（暖）启动：GPS存储器保存有最后计算的卫星的位置、历书、UTC（世界统一时间）时间等，但是其保存的信息不是当前可视卫星的位置；

热启动：GPS存储器保存有其最后计算的可视卫星的位置、历书、UTC（世界统一时间）时间等，在重新启动以后，GPS存储器以保存的上诉信息为基础，去获取和计算其最新位置；

四、操作步骤：

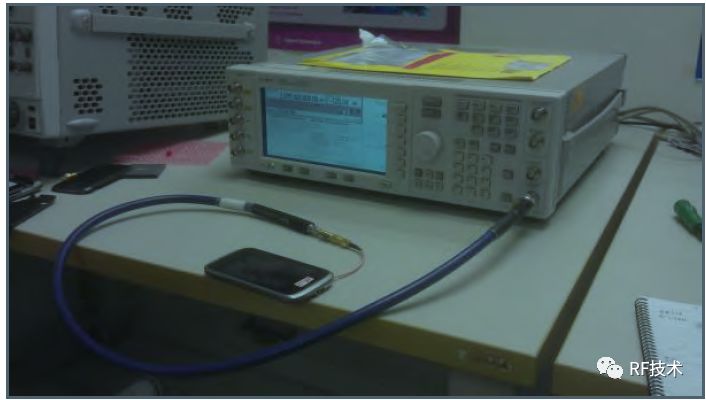

1、连接如下图所示设备：

2、手机开机，打开GPS Test软件;

3、对设备（ E4438C ）设置参数;

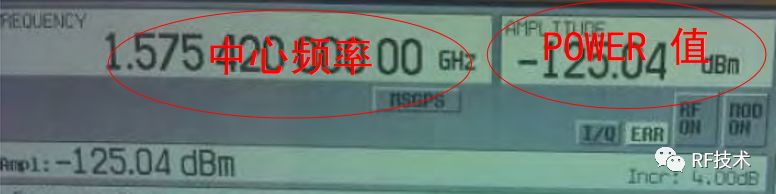

设置中心频率为：1.57542000000GHz（如下图）;

设置不同的Amplitude（Power值），如-125.04dBm（如下图）;

3、参数设置完毕，由RF off--》 RF on;

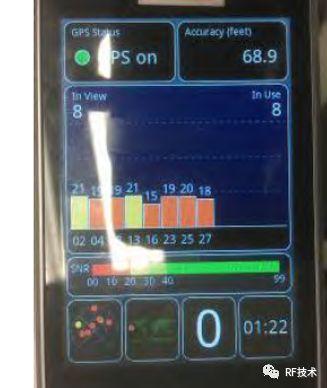

4、看手机打开的GPS Test能搜索到多少星，并能否进行定位。（如右图）;
