工程师必须知道的事--PCB线路制作流程及工艺

1年前浏览345

同事分享的PCB制作工艺，感兴趣的同学可以了解一下，想看视频版本的可以去b站了解，现在的工艺流程讲解拆分的非常细，硬件工程师必备啊。

ppt文档分为三部分讲解：

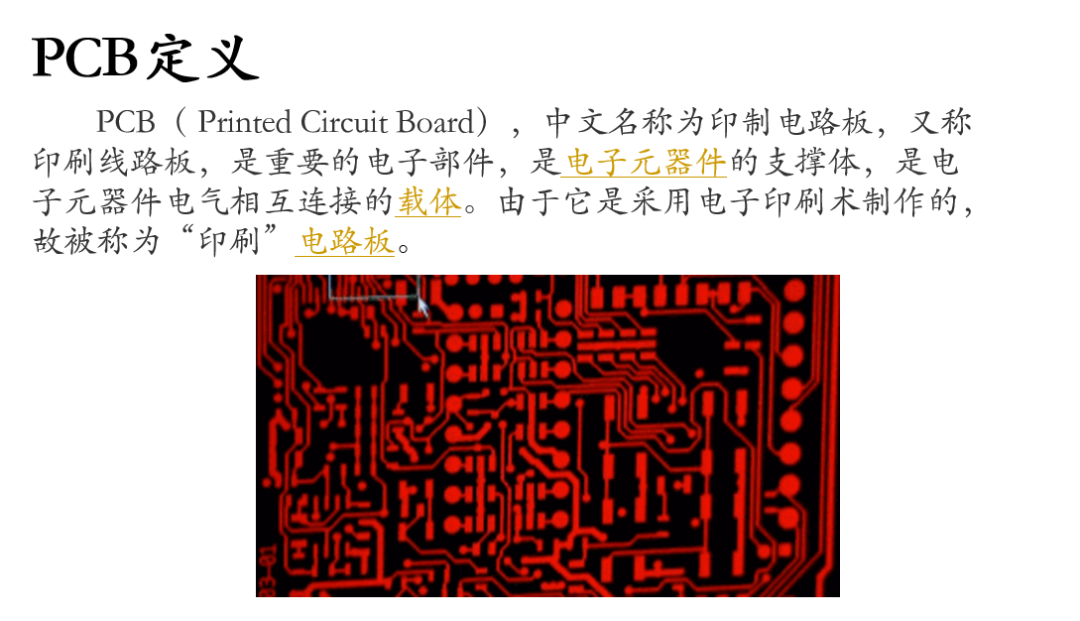

1. PCB定义

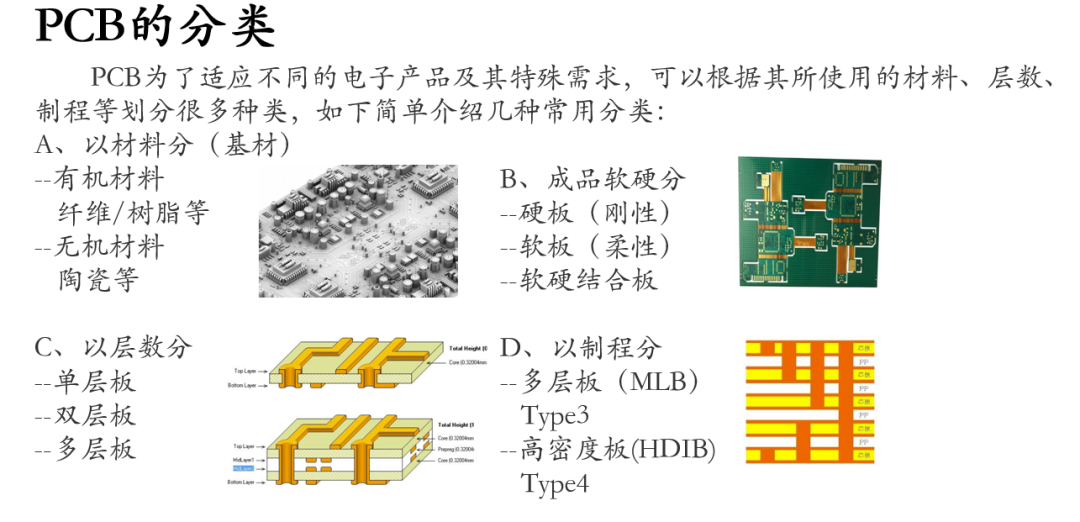

2. PCB分类

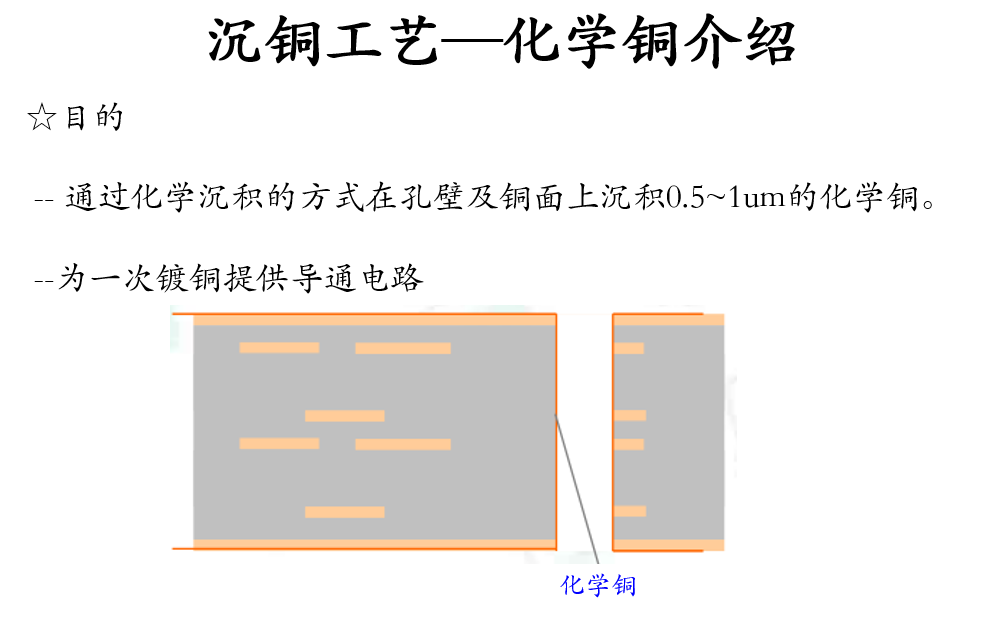

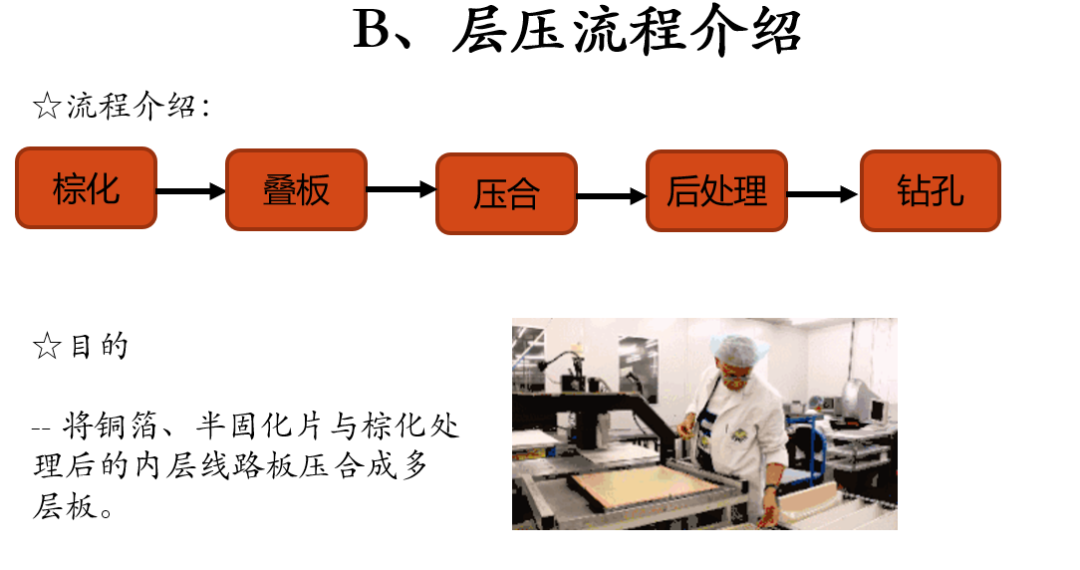

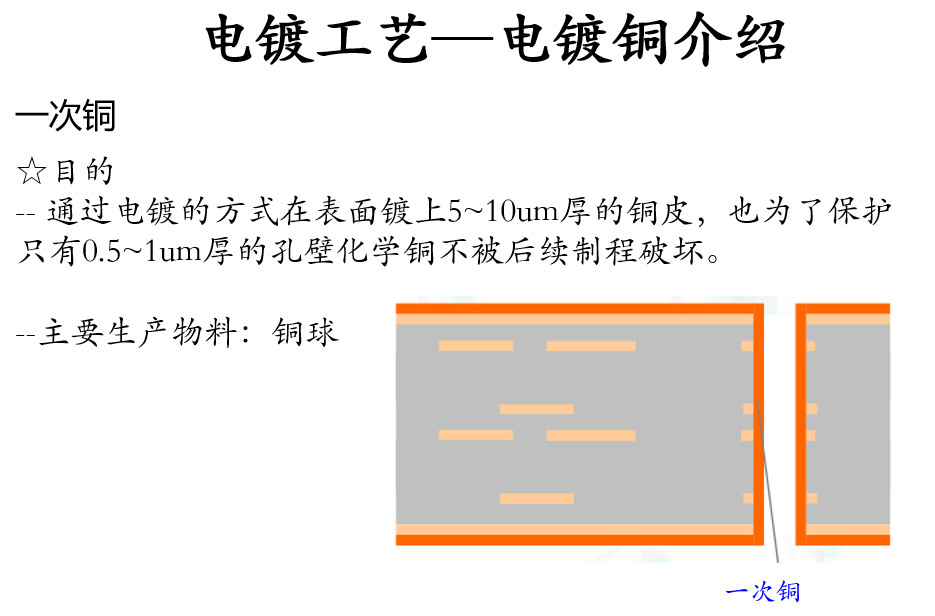

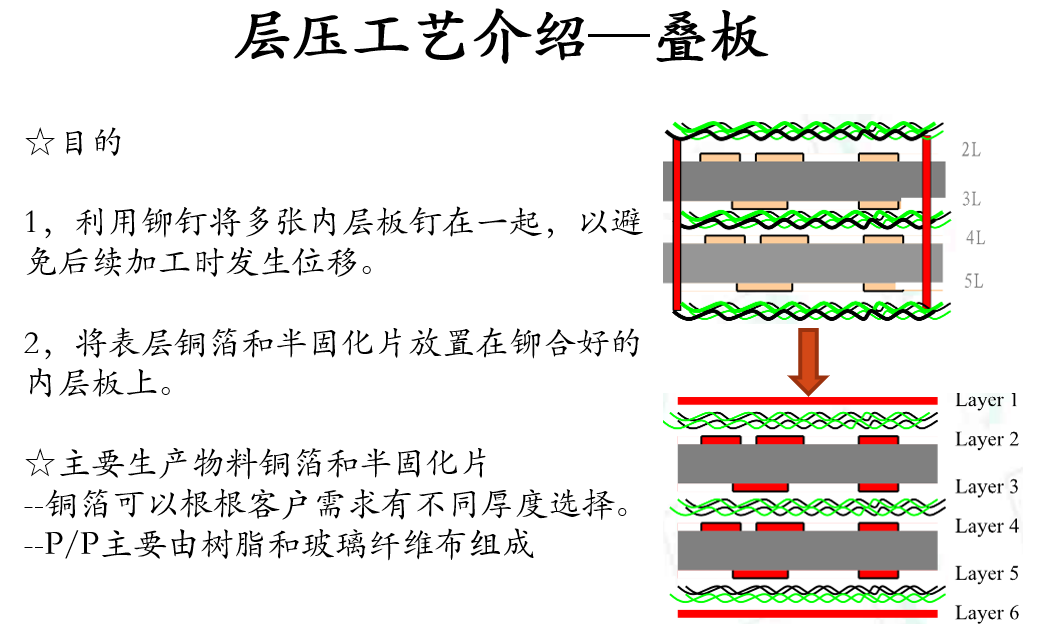

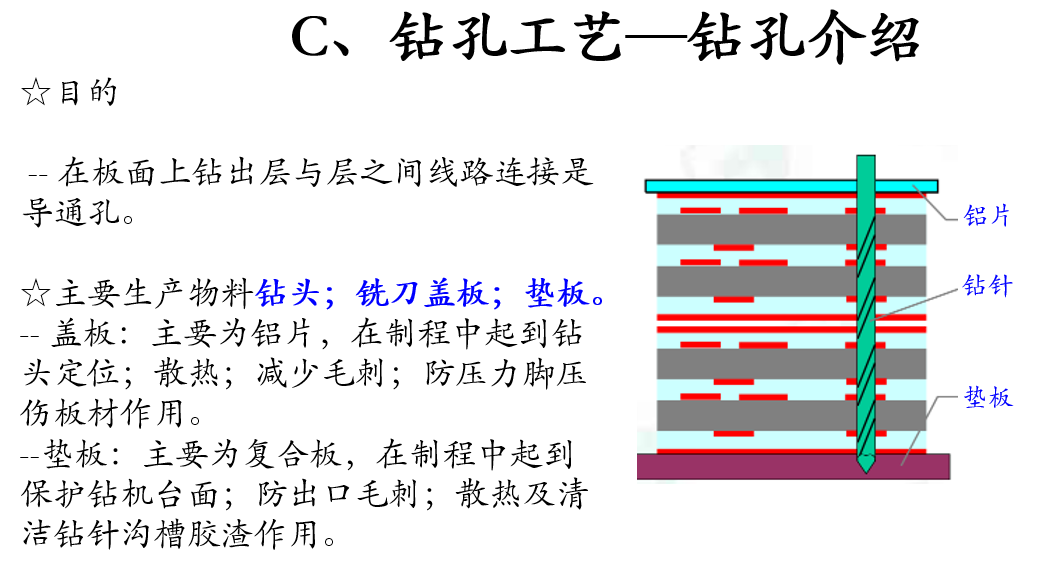

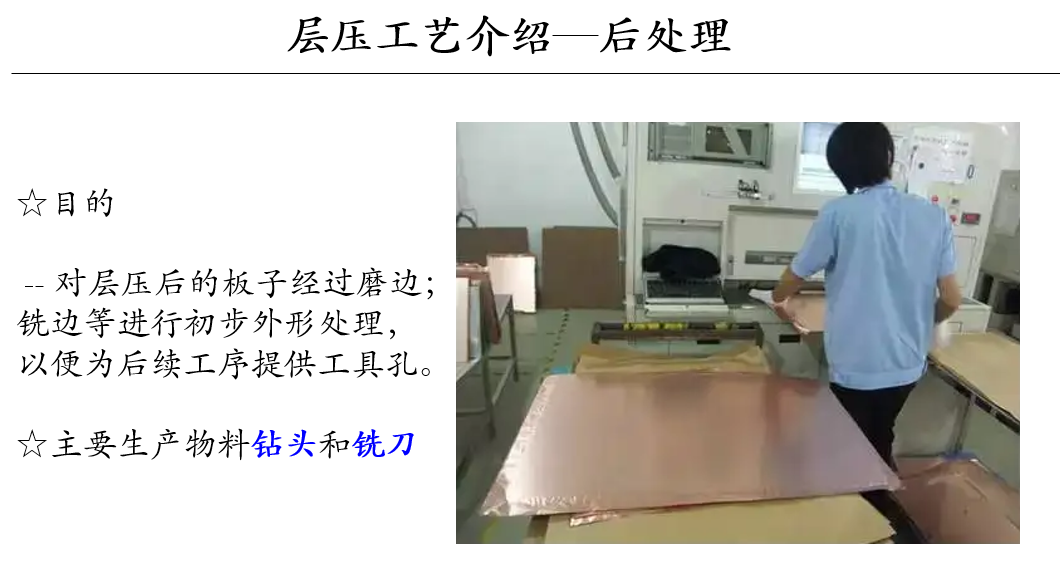

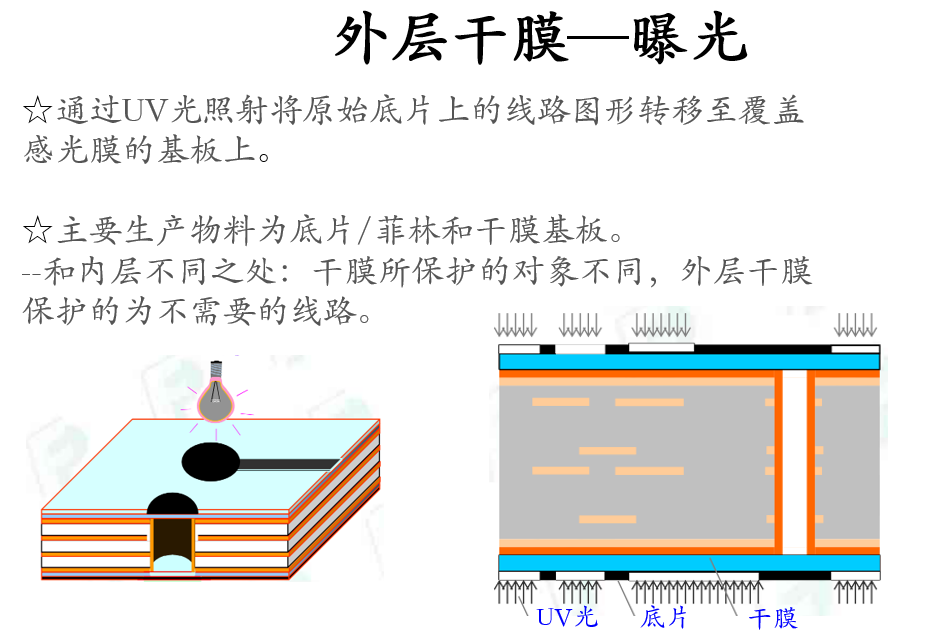

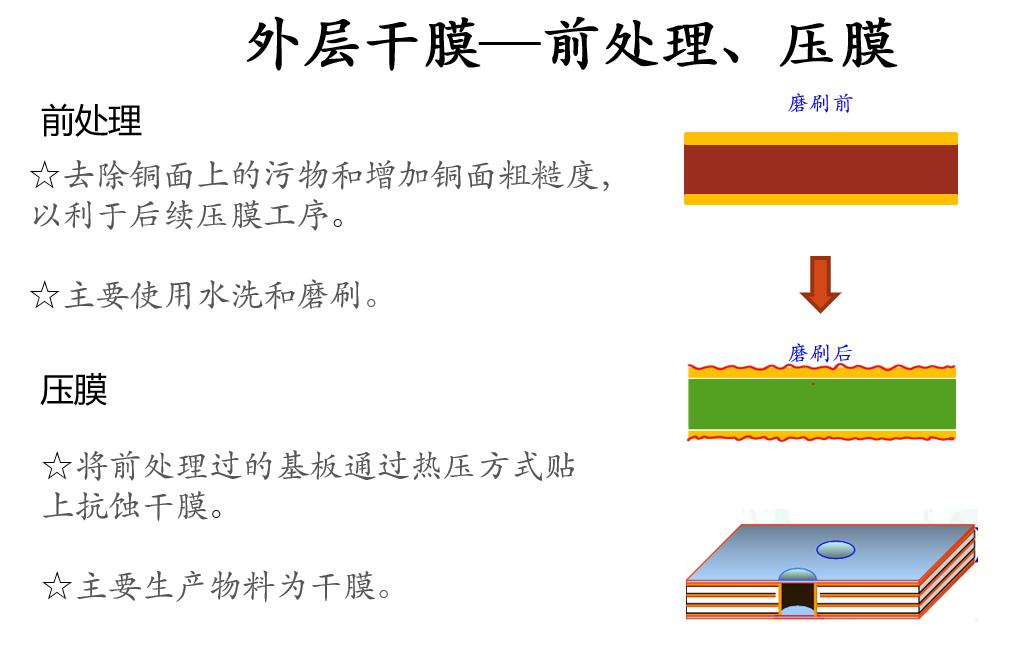

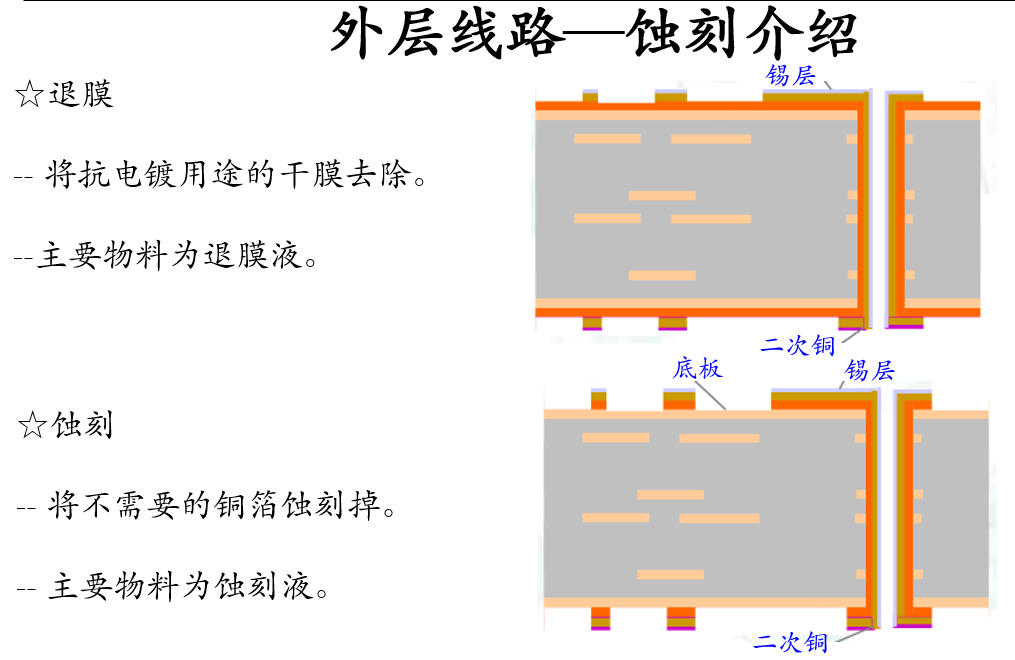

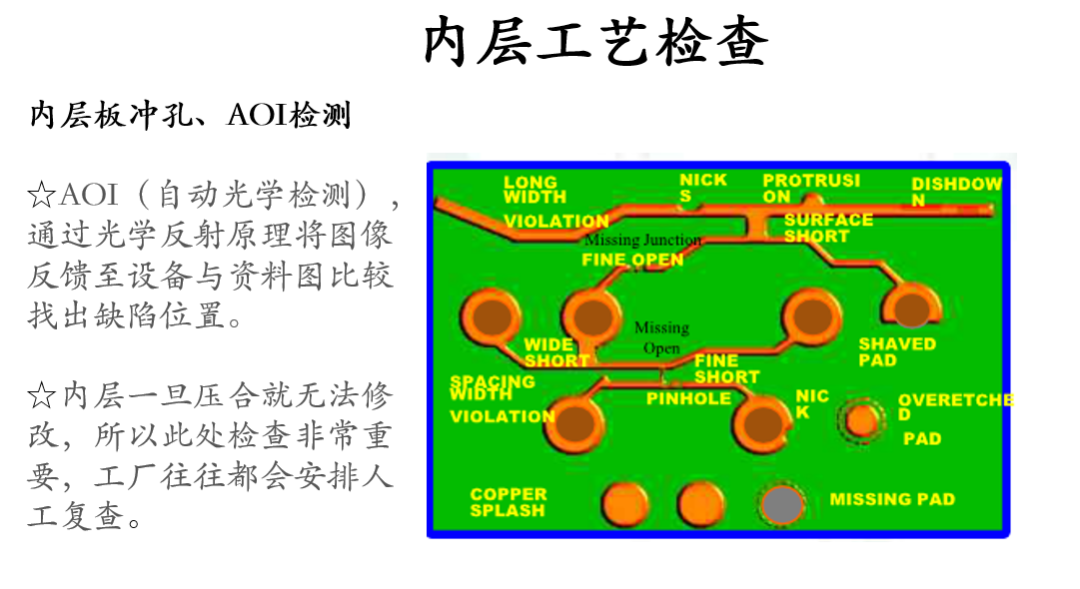

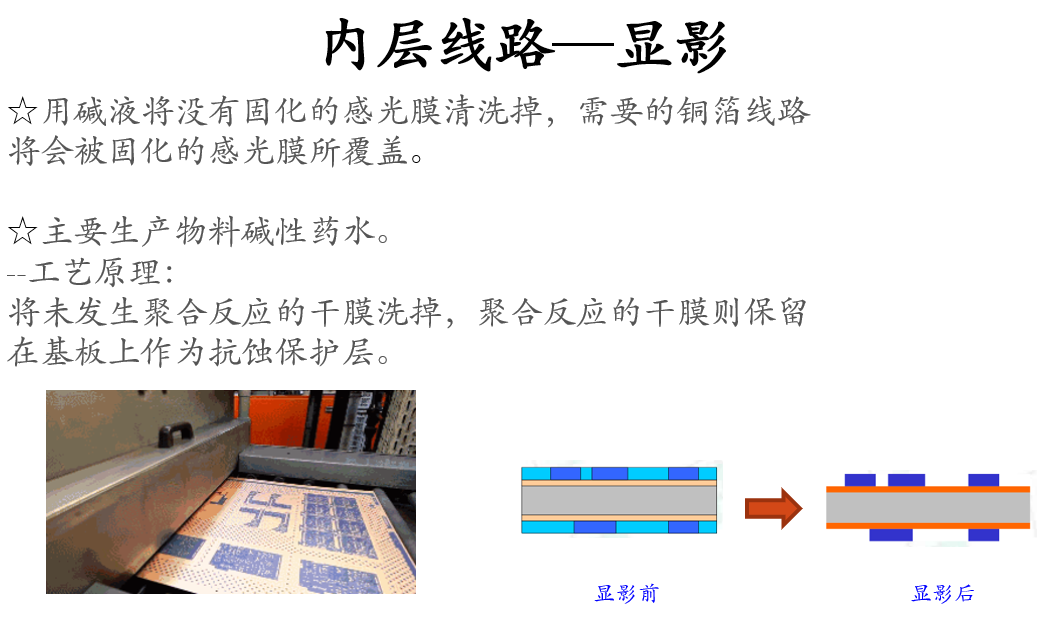

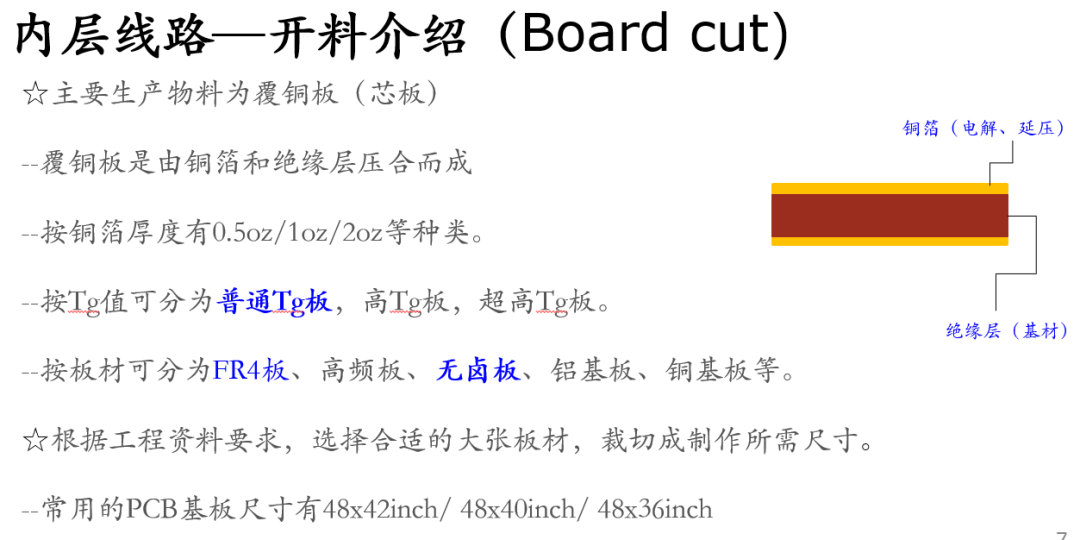

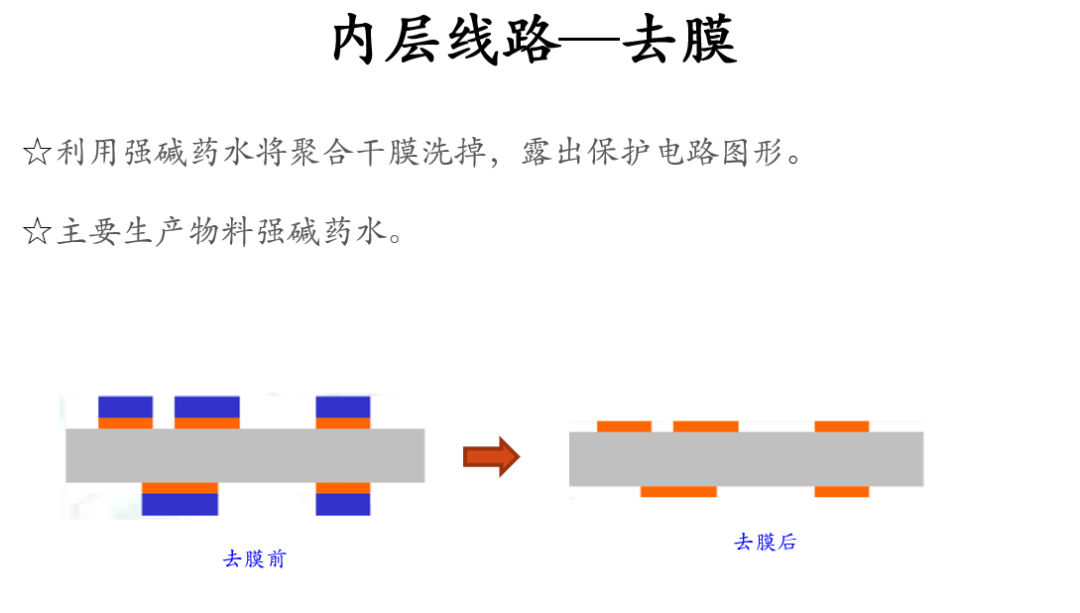

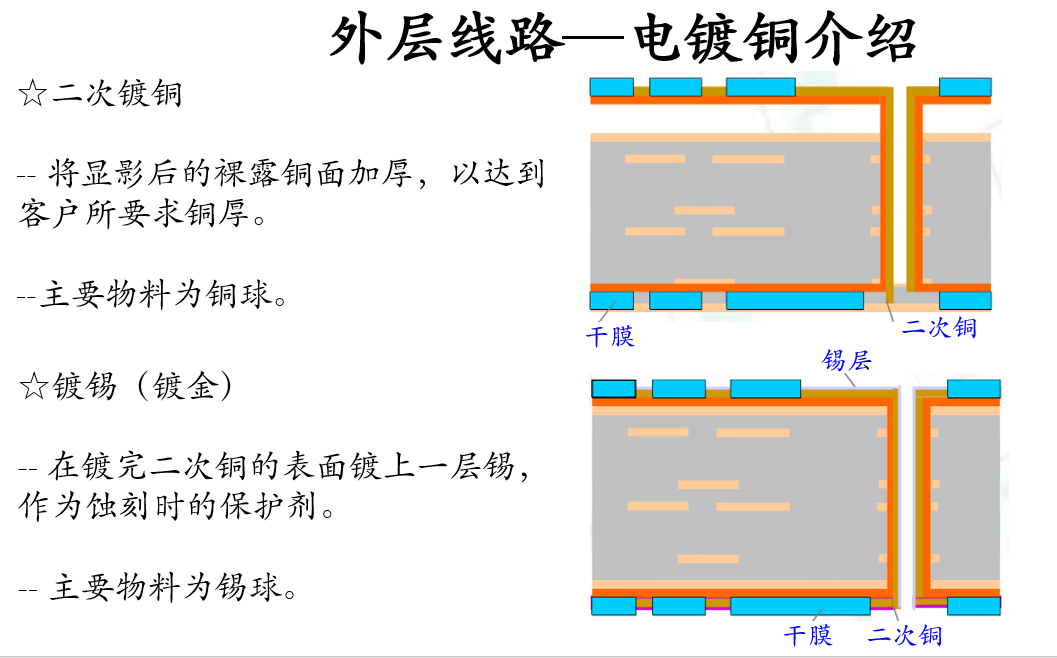

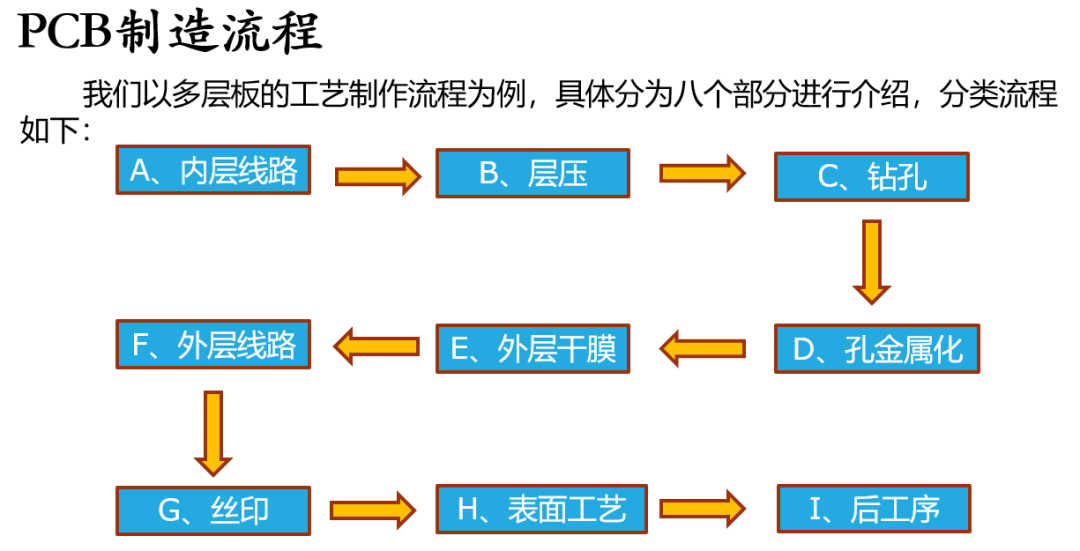

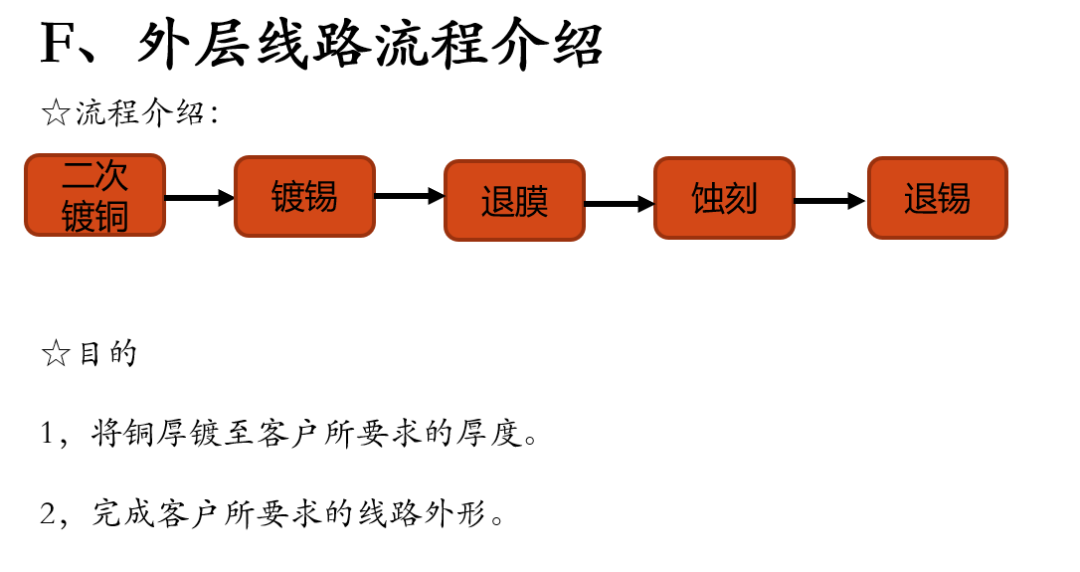

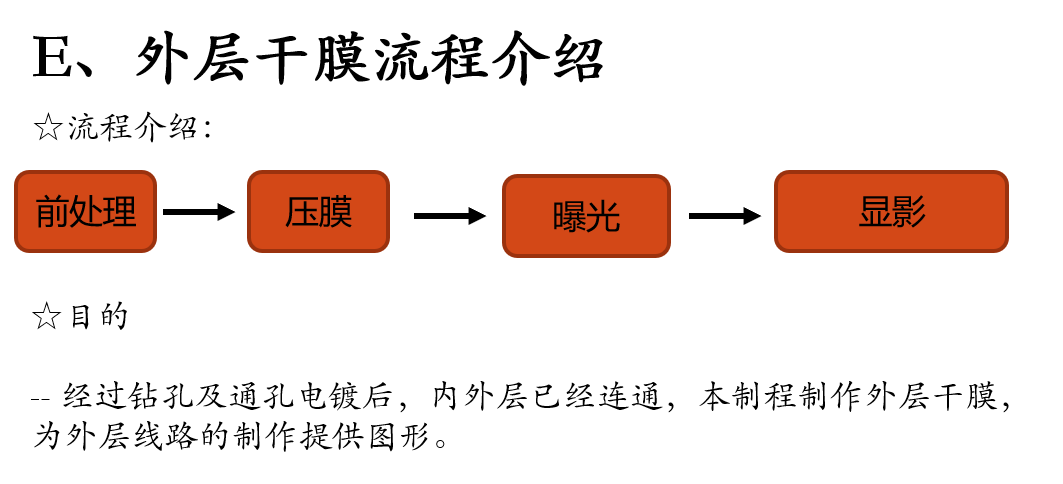

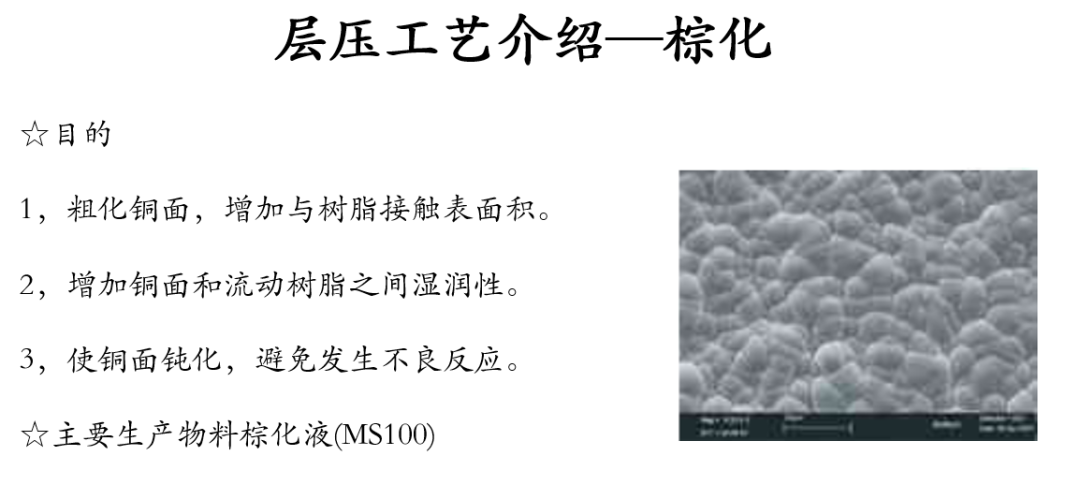

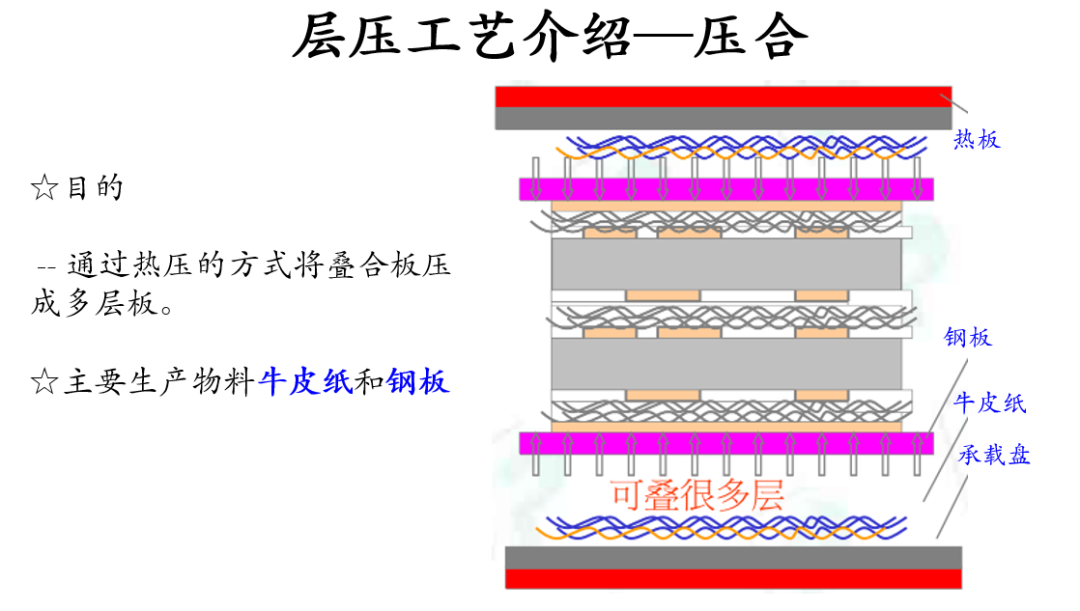

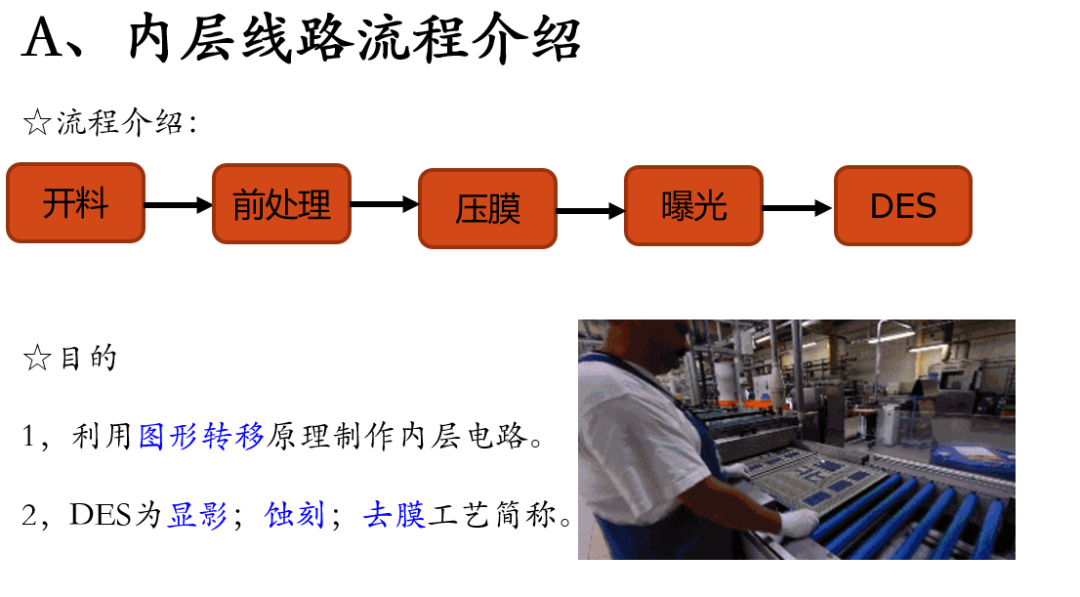

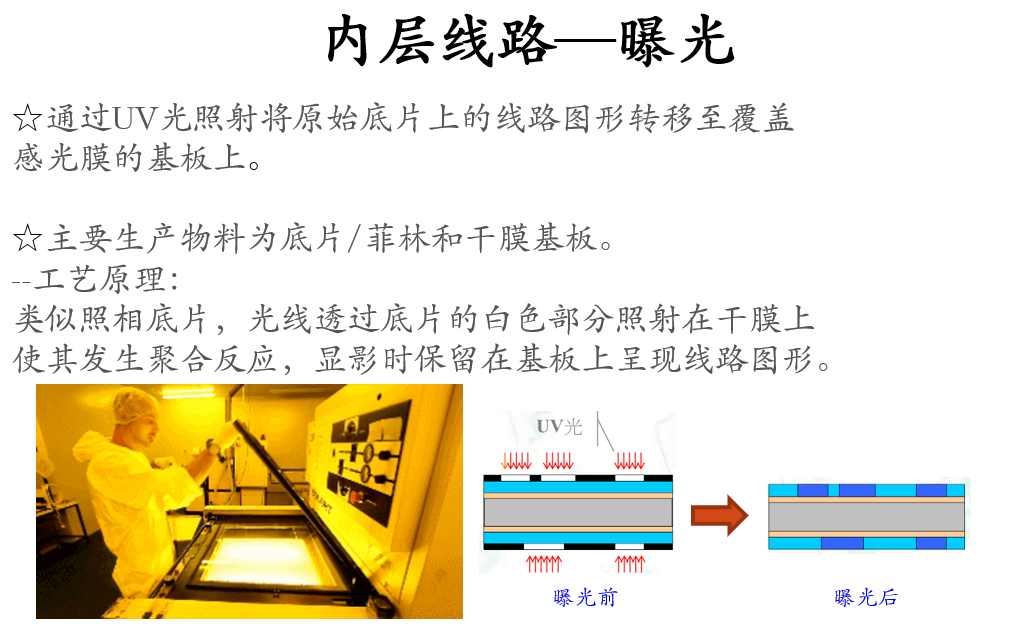

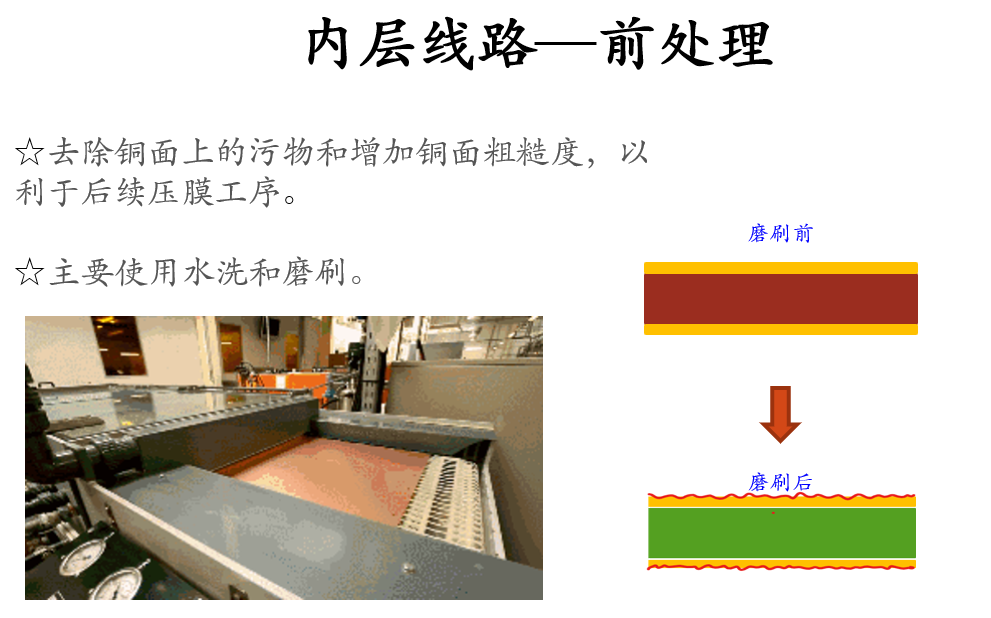

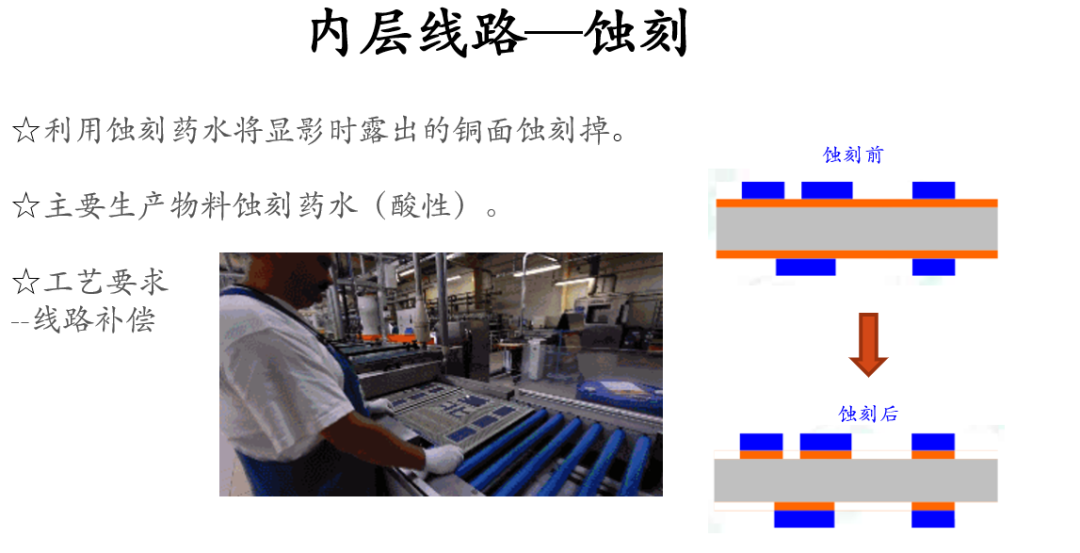

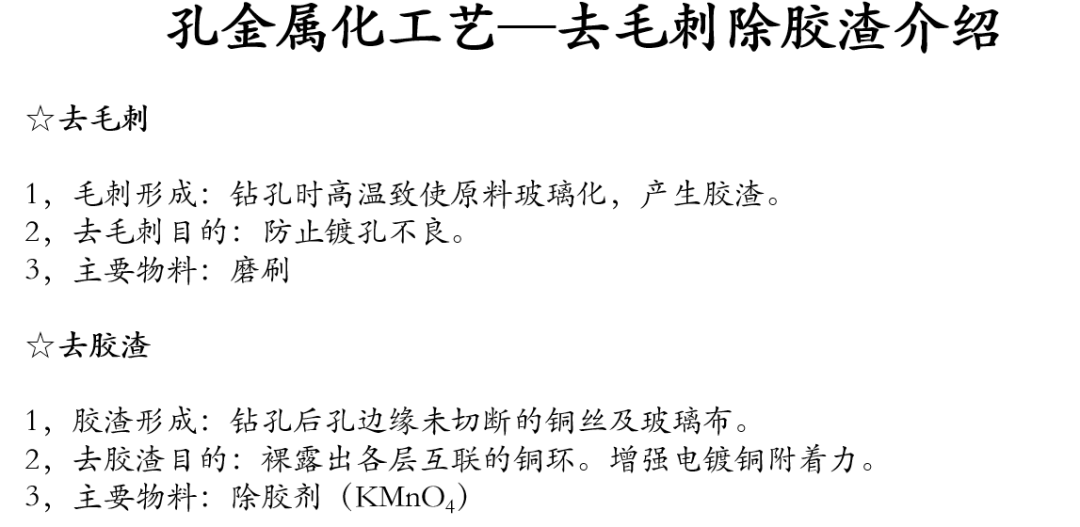

3. PCB线路制作流程与工艺

来源：EEDesign

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2025-07-16

最近编辑：1年前
