电阻施加脉冲浪涌功率计算

电阻器具有由额定功率和电阻值决定的“额定电压”。基本上，不能施加超过此额定电压的电压，但有些公司可能会指定自己的脉冲/浪涌容差范围。

我们对产品的内部规定如下。如果满足条件，我们的产品可以在超过额定电压的情况下使用。

1. 最大过载电压 → 我们有规定短时过载为2.5秒。
2. 单脉冲 → 我们有规定单脉冲为 1 秒或更短。
3. 重复脉冲

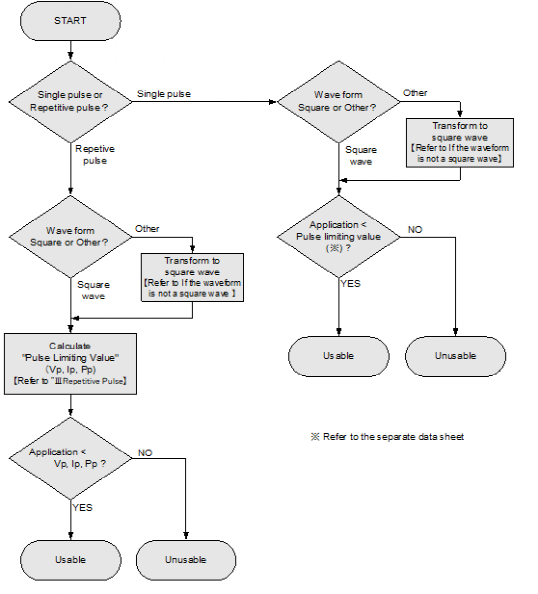

如果加载了任何脉冲，请考虑使用以下流程图使用电阻器。
但是，请仅将流程图用作指南。设计时请务必使用实际设备检查电阻器。

二、单脉冲

施加到电阻的脉冲通常以电压或电流波形来测量。“单脉冲限制功率”被指定为方波，因此如果测量的波形不是方波，则应将其转换为方波。

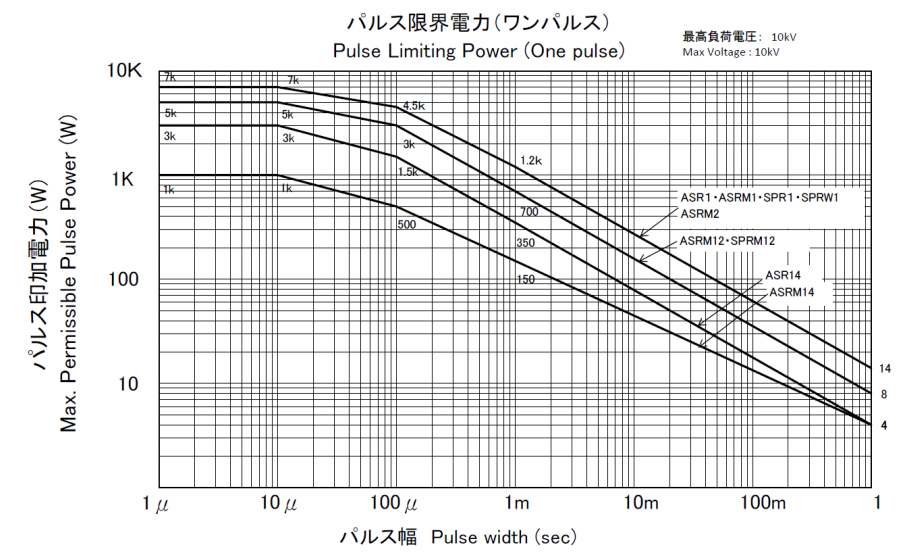

从脉冲持续时间获得脉冲限制功率，并使用负载低于脉冲限制功率的电阻器。

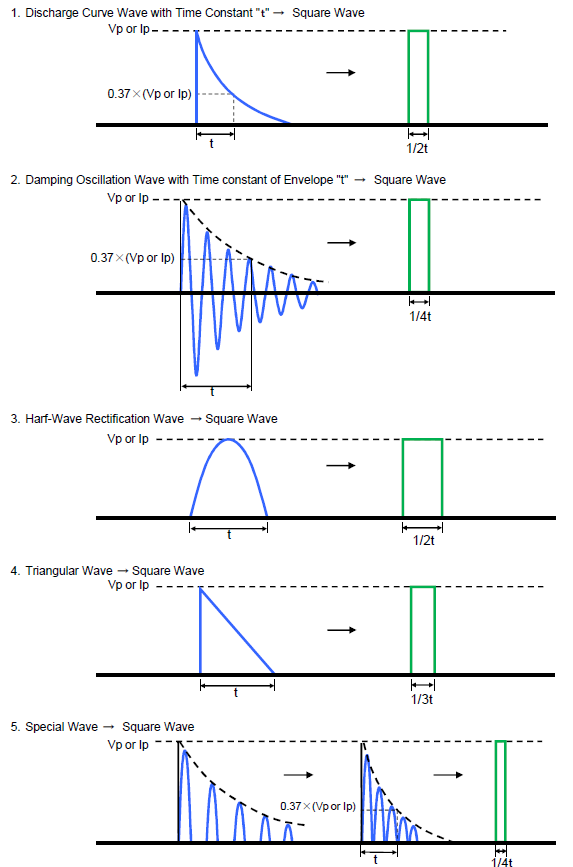

如果应用的波形不是方波，请参考以下内容进行转换，以下内容也适用于重复脉冲。

三、重复脉冲

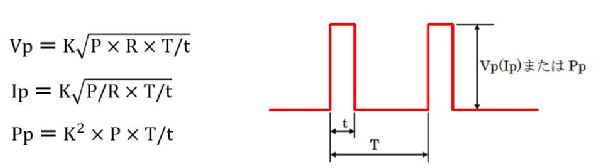

如果加载重复脉冲，则施加到电阻器的电压、电流或功率必须小于由以下公式计算的“脉冲限制电压（电流）”或“脉冲限制功率”：

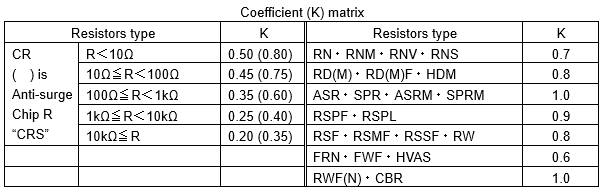

我们主要产品每个系列的系数K如下：

 由于有很多注释，因此看起来很复杂。但是Vp计算公式的含义一言以蔽之，不要用一个脉冲破坏电阻器，脉冲平均功率应低于电阻器的额定功率并确保一定的裕量。
