硬件工程师设计出错是什么体验？

这真是一个辛酸的话题，想起以前刚工作画的第一块板子，对晶振一点概念没有，只知道照着网上给的图纸一通抄，结果错把有源晶振画成无源的，没有留电源输入引脚，回板后上电没有信号输出，一脸懵逼，最后请同事帮忙才发现了这个问题，飞线后解决。后来每次画好图纸后都请同事帮忙看看，但是飞线的事情还是常有，稀奇古怪的问题一大堆。

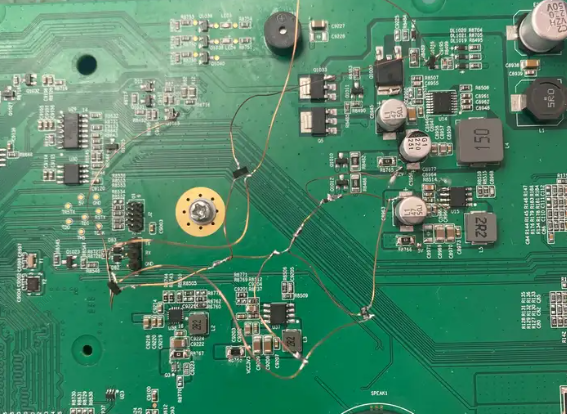

如果在打样的过程中发现，还是很容易解决这些小问题，量产的时候就歇菜了，不光心酸，而且飞线手也酸，哈哈。

下面看看网友的神操作，你有没有出过同样的错误呢？

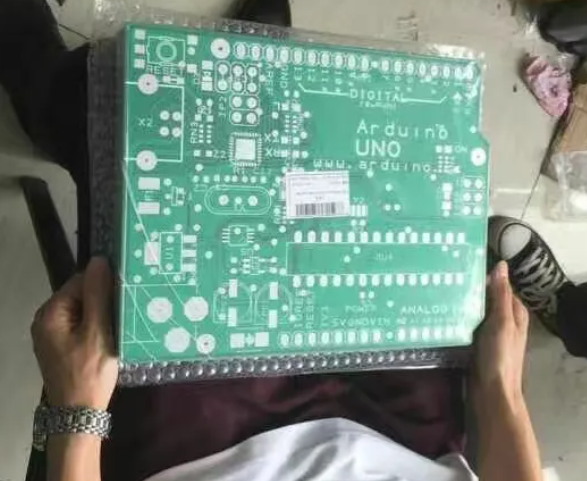

1. 错把mm当mil，画板的时候一定要特别注意单位！！！这板子你让结构怎么办！

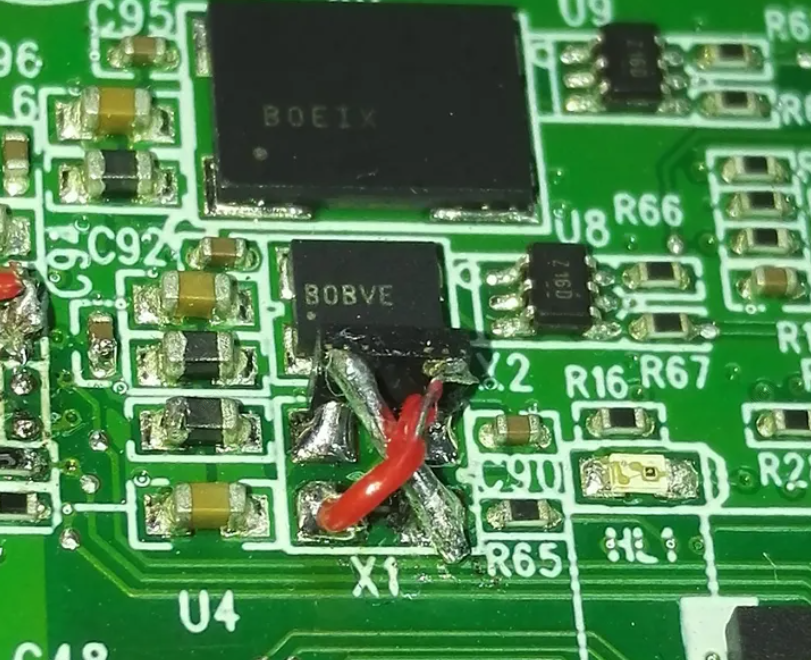

2. 晶振2个引脚画反了！！！又到了飞线大 法的时候！

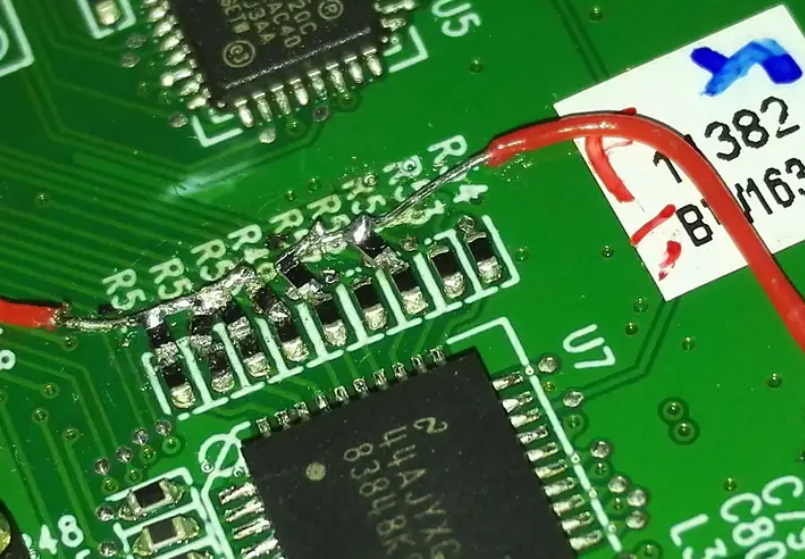

3. 硬件配置字不匹配？继续飞









4. 电源引脚画反了。。。

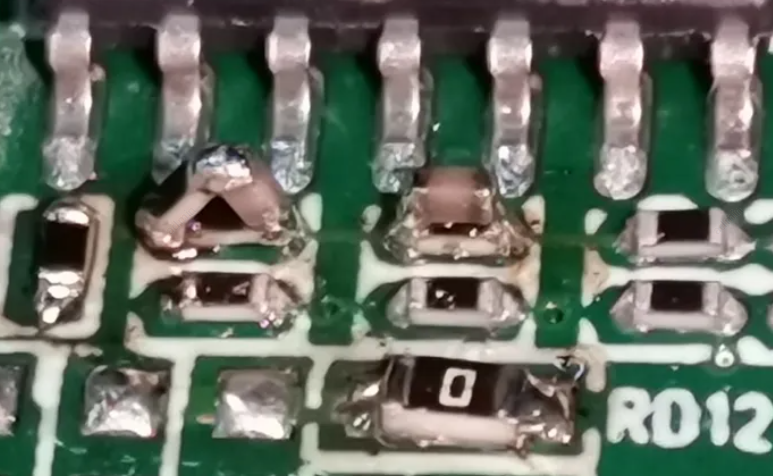

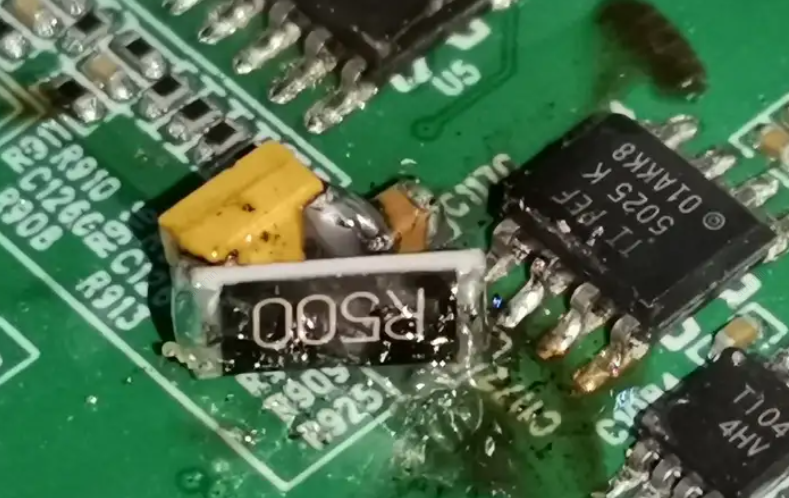

5. 你是懂叠罗汉的！

6. 哥，咱不能换个小封装的吗？

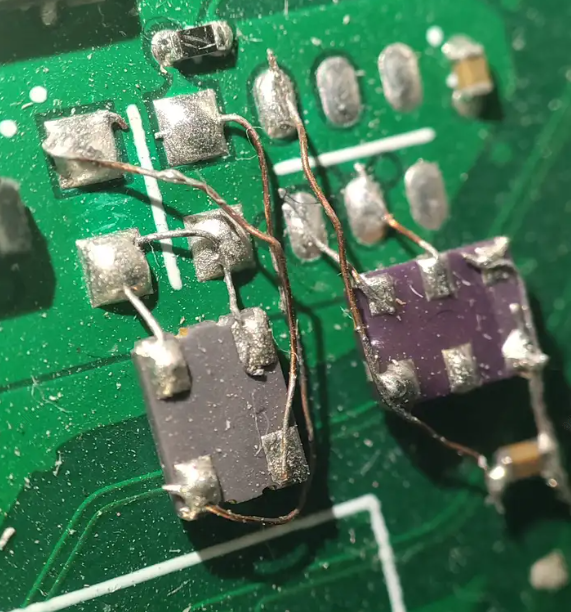

7. 这焊工绝对国家级的！！

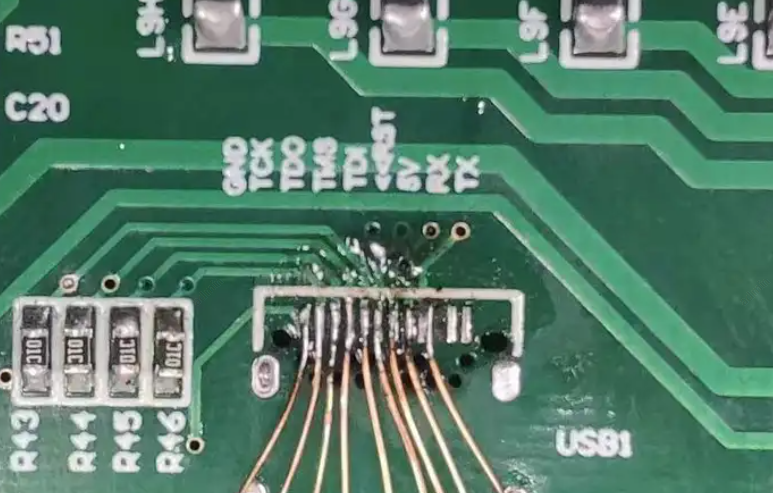

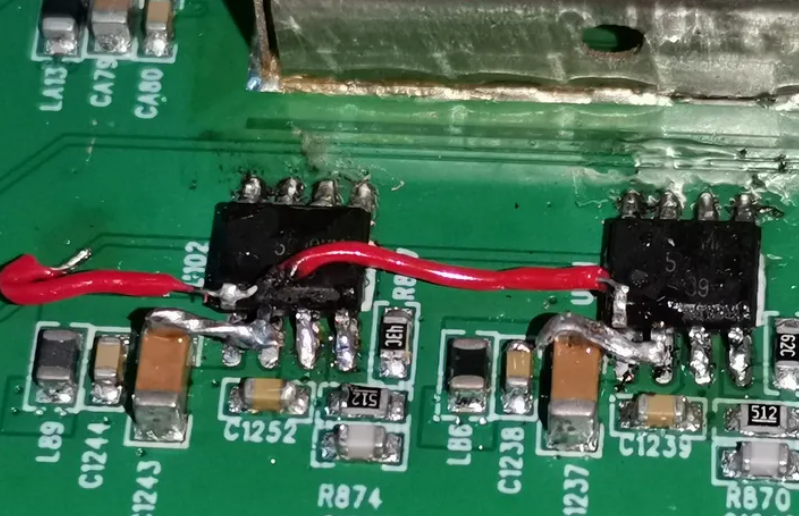

8. 连接器引脚错了怎么办？没有不能飞的线

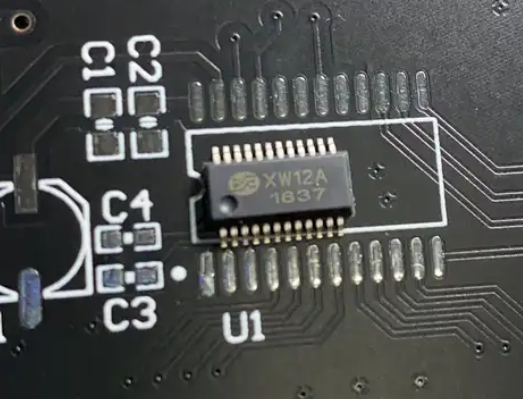

9. 不按套路出牌呀，封装怎么放大了这么多！！！

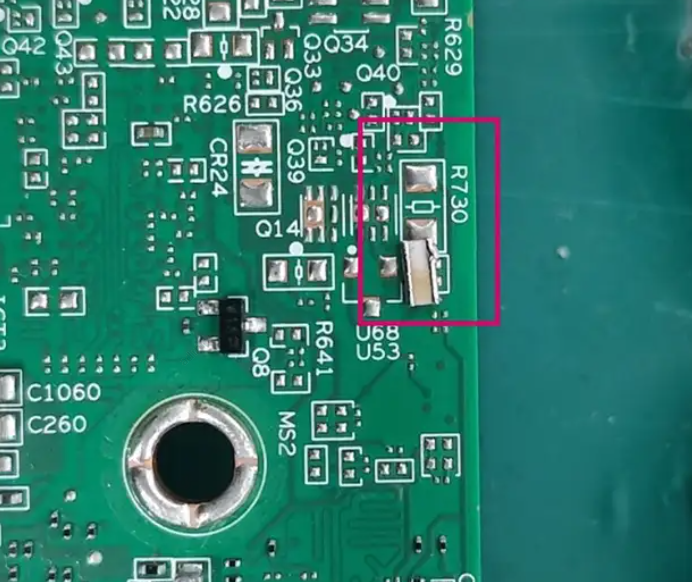

10. 就这封装也太反常规了吧，我叫0805，你叫0508！！！

11. 晶振引脚错了，反过来发现照用，什么PCB设计规则，几十兆的晶振照样引线，没有包地，还不是一样用，哈哈

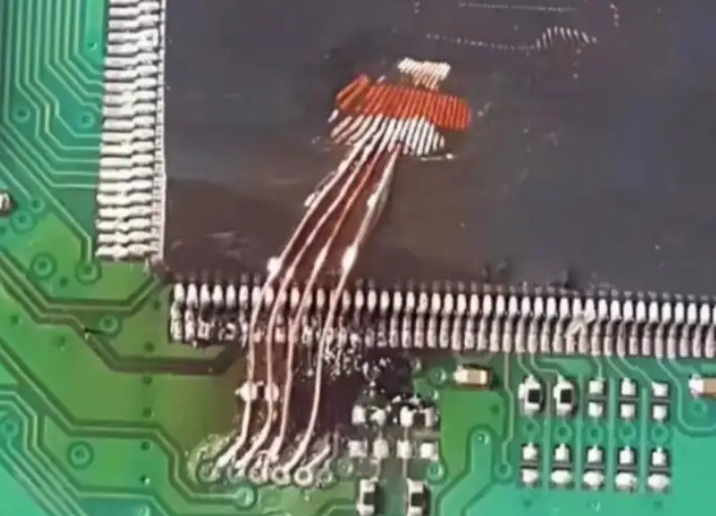

12. 好家伙，空中飞线！

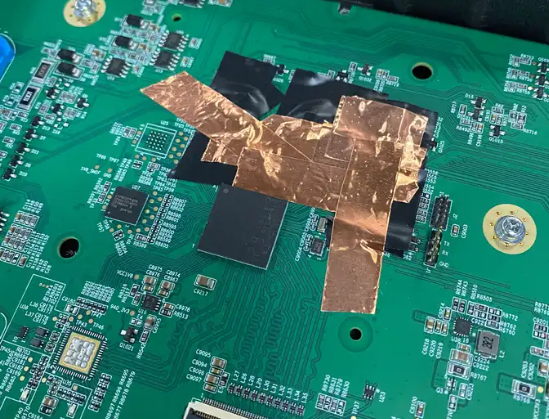

13. 铜箔封印大 法，EMI哪儿跑，哈哈

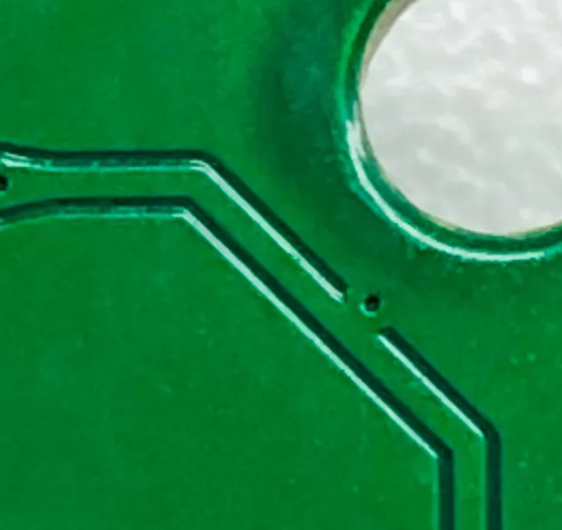

14. 过孔直接打到线上！！！赶紧割线

最后说一句，硬件设计水平和个人成长强相关，在个人成长的过程中，出错不可避免，调试经验都是在出错的过程中获取的，没有问题反而对电路、产品的理解并不深刻，神枪 手都是子弹喂出来的，如果没有投入，不产生这些问题，好多工程师的水平永远只停留在原理图设计阶段，不能确切的知道实际使用场景对电路设计的影响，只会空谈理论而已。

也许最后我们会感谢那些犯过的错误！
