TI的工程师每天都打的什么硬仗？电源偶发故障问答全记录

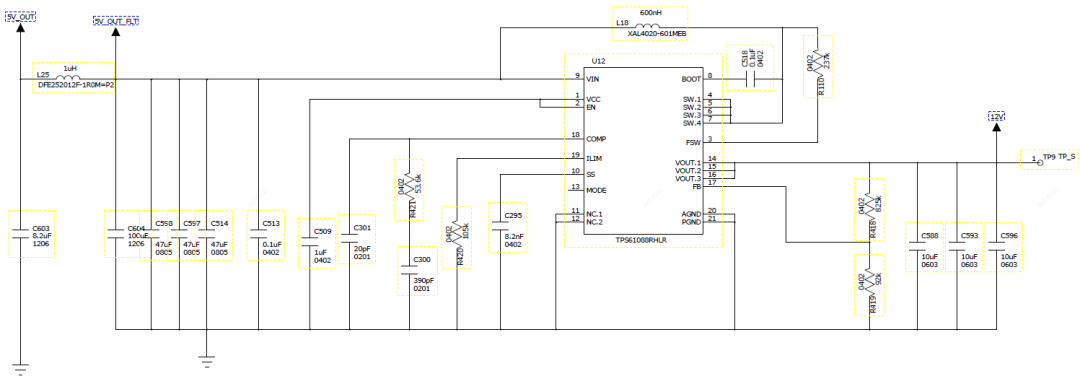

A：原理图如上所示，我们遇到了一个偶发故障。芯片为TPS61088，电路设计为输入5V，输出12V。后级电路都是12V供电。但是电流大了，就升压不成功，VOUT=4.4V。请教一下是什么原因导致？
TI: 您的补偿网络参数很奇怪，请将其更改为10kΩ+10nF，然后再次检查。

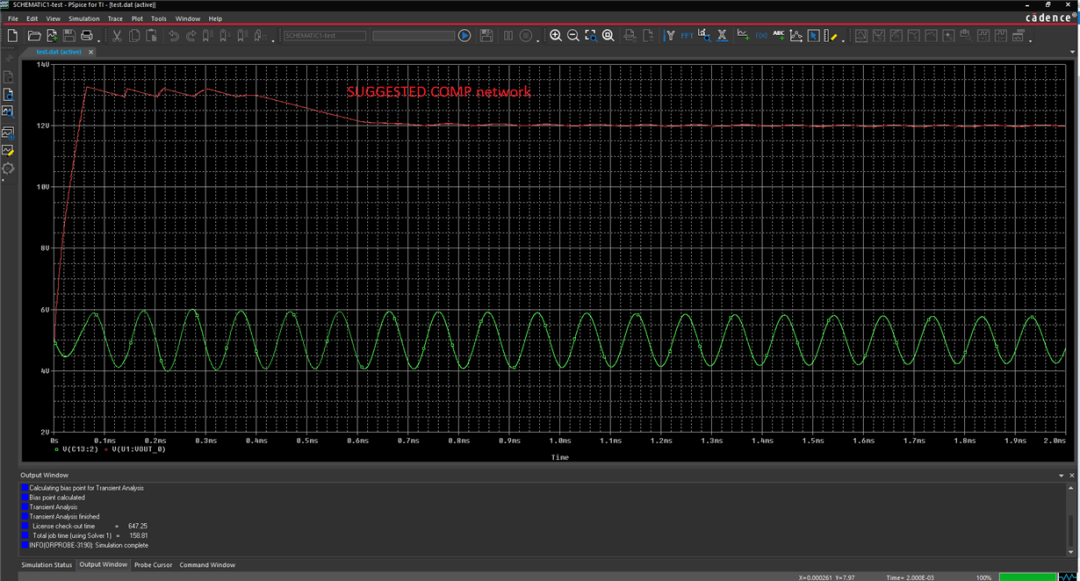

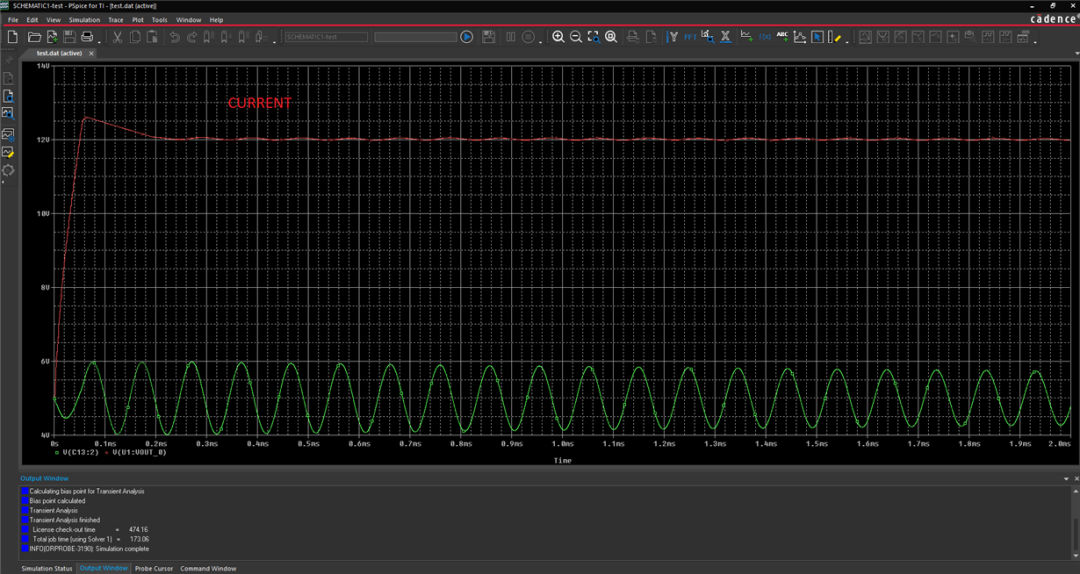

A: 谢谢你的建议。我已经使用我们目前的示意图在TI-SPICE中进行了模拟测试，但结果并不理想。
TI : 我不知道你在仿真中使用了多大的输出电容。在实际应用中，有效输出电容将远小于额定值，并且该电容会影响环路响应，建议你在实际的PCBA上面测试。
A：好的，我们来做测试。你能在这个设计上看到其他与你有关的东西吗？你认为只有补偿网络才能解释我们所看到的问题吗？
TI：您的原始参数会导致稳定性问题，因此会导致输出侧/电感出现振铃。所以我想先检查一下你的问题是否是由补偿引起的。

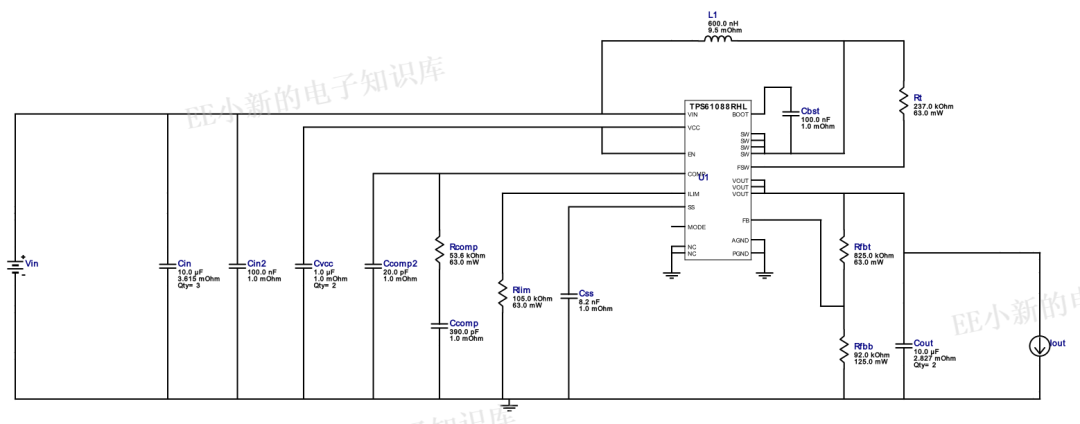

A：你提到我们的补偿网络很奇怪，但这是TI的webench向我们推荐的。如下图所示，你能给我建议吗？
TI : 是的，有时webench的结果太理想了。它在计算过程中使用了较大的交叉频率，没有考虑直流偏置下的输出降额。所以请听从我的建议。谢谢
A：谢谢海伦。只是等待零件到达，然后我会做测试。
您能帮助我们了解如果TPS61088电气过载（牵引力超过其供电能力），预期的行为是什么吗？
它的输出电压会自动下降，直到它能够提供该电压，然后保持在该状态，直到需求减少，此时电压再次上升到设计值吗？
或者它会进入某种故障状态，需要进行电源循环才能恢复？
A：我们已经用您的建议值测试了一块经过修改的板，但这并没有解决我们的问题。电感产生了啸叫，这让我开始怀疑PWM和PFM模式。
我们目前正在使用PFM模式，我想知道是否值得测试PWM模式，看看这是否能解决我们的问题。在轻负载条件下，不会出现由低开关频率可能引起的可听噪声和其他问题。你能详细说明一下在轻负载条件下，开关频率低还会导致哪些其他问题吗？
TI：当负载电流为0A时，你能得到稳定的12V输出电压吗？

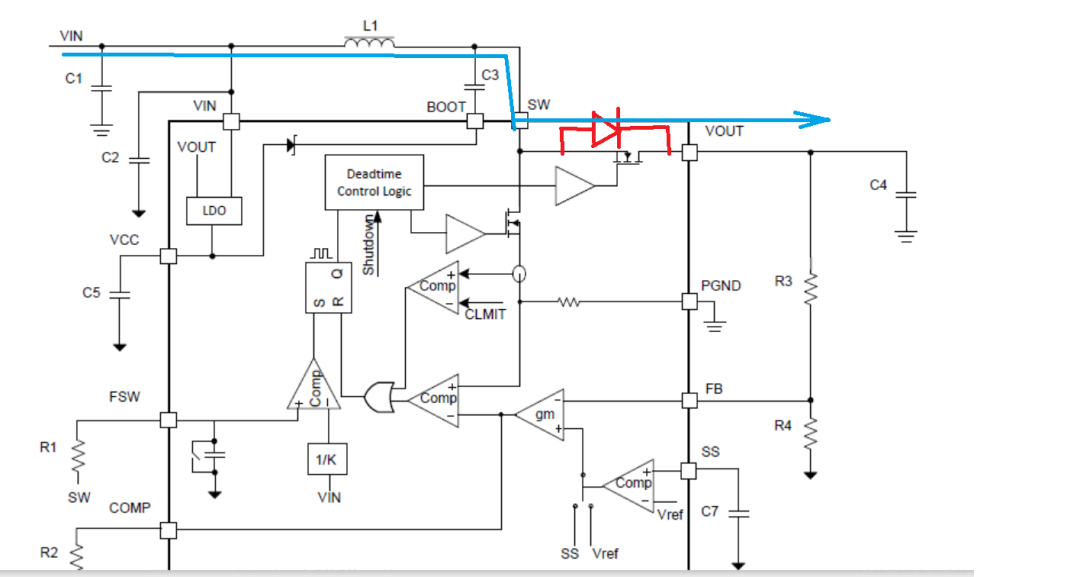

对于TPS61088，如果触发电流限制，Vout将降至目标值以下。通常在Vout_target和Vin之间不能下降到0V。因为Vin和Vout通过体二极管连接在一起。见下图：
A： 我知道Vout不能降到零，我已经能够通过使用TPS61088背面的可编程直流负载来重现我们问题的症状，我通过向TPS61088添加恒定瓦数负载，然后逐渐增加负载来重现这个问题。
我将不得不修改一块板，以测试0A负载电流。
我有一些问题：
1） 对于Webench的设计，Rlim的值为105kOhm，其iLim为11.3A，然而，我们的设计仅适用于1.2A的输出。iLim的值太高了吗？感觉太高了？你推荐什么价值？降低Rlim的价值会对我们的问题有所帮助吗？
2） 对于我们的设计，Css建议为8.2nF，但我在数据表中看到，典型应用为47nF。增加软启动时间会帮助我们解决问题吗？
3） PFM模式还可能导致哪些其他问题？我们看到的问题是否有可能与PFM模式有关？
TI：你测量电感的波形了吗？我注意到Rfsw=237k，而电感器只有680nH，通常情况下，应该根据Rfsw＝237k选择>1uH的电感器。
如果你改变了补偿网络，在测试前改变它，参数就会不稳定。
根据我们的实验室测试，TPS61088可以在移除OCP后自动恢复。今天晚些时候我会在实验室再次检查。
A：是的，我们有5块修改过的板，上面的补偿网络已经更改。一定要在上面做测试。对我关于Css和RiLim的问题有什么建议吗？600nH和237k直接来自Webench设计。
TI：当Rsw=237k时，应选择>1uH电感器。1.2uH-2.2uH是一个不错的选择。Webench的结果不好。有时Webench推荐错误的值。

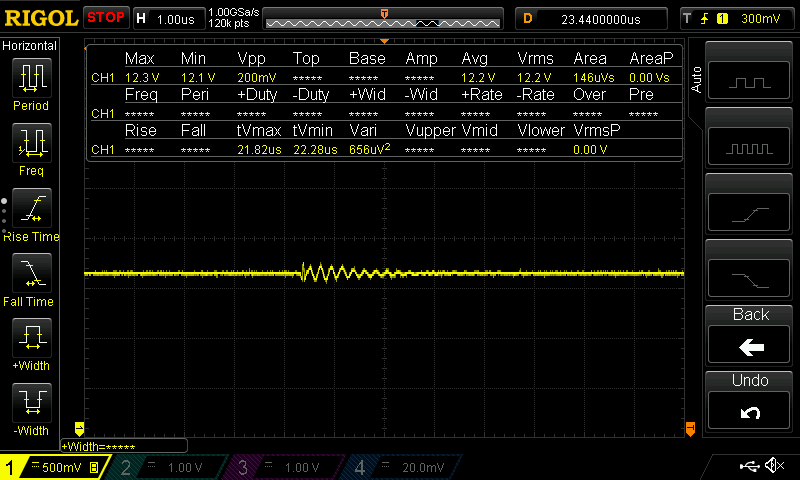

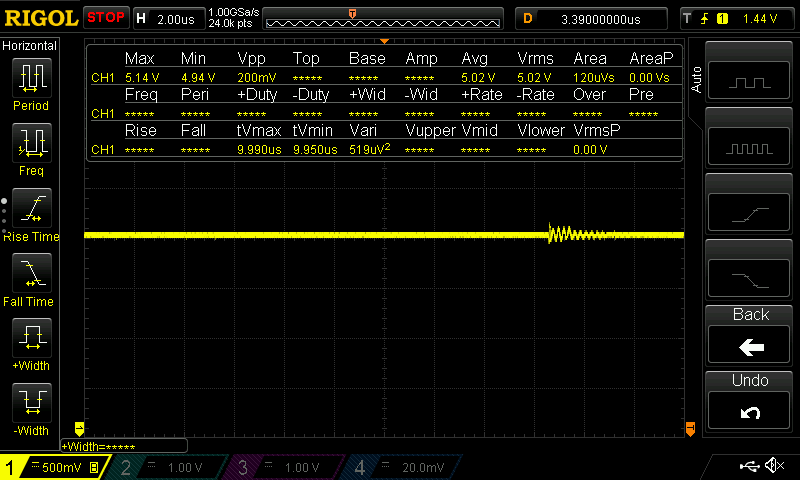

A：谢谢。请查收轻载的图片，此时12V输出稳定，即使负载为0A。但下面还是显示了一些振铃。
Pictures:

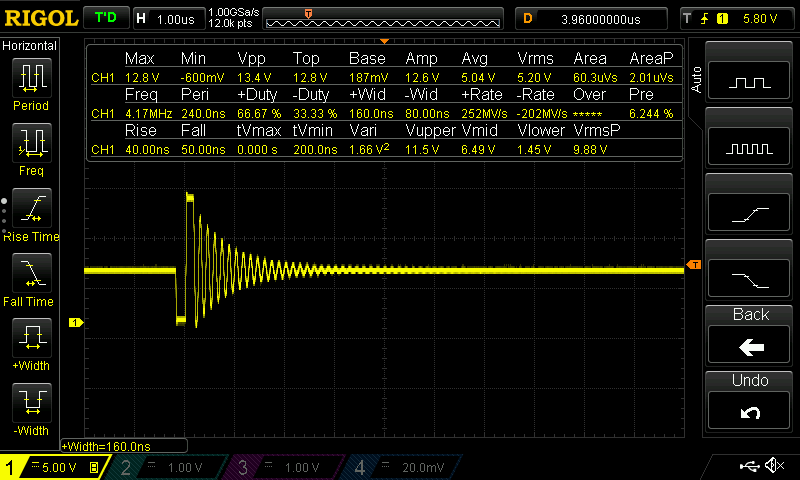

Inductor (12V side):
Inductor (5V side):
TI：看来TPS61088在PFM模式下工作稳定。在空载条件下，PFM模式的工作频率非常低，低于20kHz。
SW环正常。对于Vout纹波，您可以使用最小的环路进行测量，否则噪声将耦合到探针中。
A：根据你在这些图片中看到的情况，你还会建议增加电感器的电感吗？
您还建议进行其他更改吗？
TI：最好换成1uH电感器。但无论如何，除了轻载条件外，您还需要检查满载条件。
A：请问增加电感的主要原因是什么？是为了降低Ipp和Ilpeak，从而降低Vripple吗？或者还有其他好处吗？
TI：具有较低的电流纹波，因为铁芯损耗较小。
