要说去年画PCB最严重的翻车，我不得不再次把这个案例写出来。

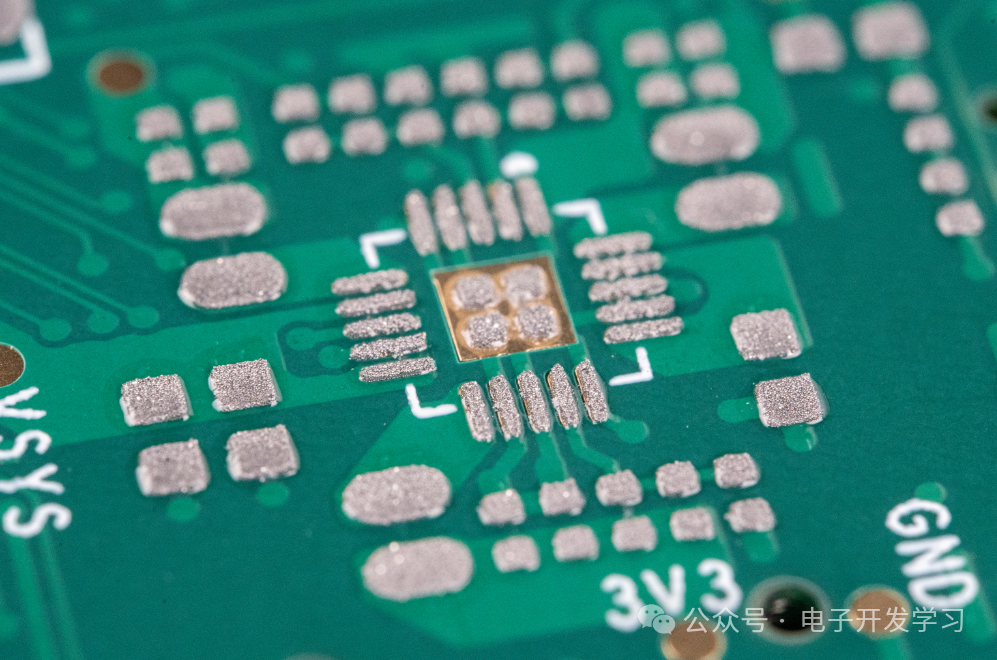

有一天，产线的人来找我：马工，你芯片封装画错了，这个EA3036是3x3mm的，你板子上怎么画成4x4mm了？我把锡膏都上了，才发现尺寸错了，这怎么办呢？

我一看心里顿时慌得一批，但是，越是这个时候，越是要强装镇定，于是我慢悠悠地说：别叫我马工，请叫我皇帝陛下。事情这样的，我得向你知会一下，芯片厂做器件的时候出现了失误，原本应该做成4x4mm的芯片，因为某种不可抗因素导致最后封装成了3x3mm的芯片。你先把其他的焊接了，这个我来处理。

产线的人哦了一声转身就走，我隐约听见他在嘀咕：板子画错就画错了，还非要甜蜜的说是芯片做错了，我看你真是一针没绕过的打了三针开心，脑子坏掉了。

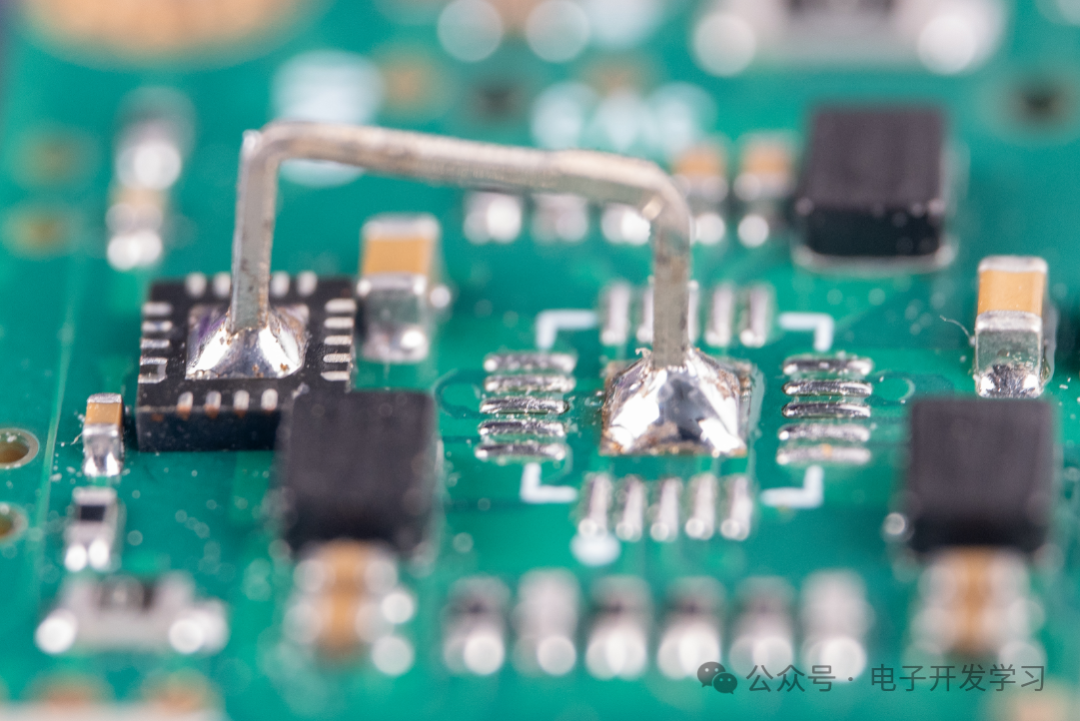

说实话，这个问题根本难不倒我，先采用一柱擎天大 法，把芯片固定好。

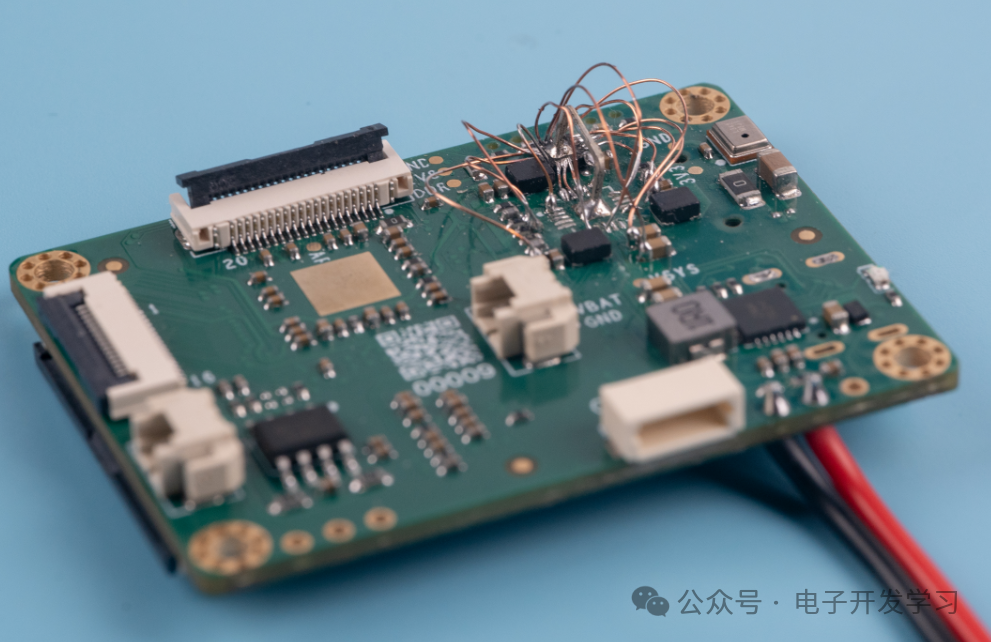

接下来就好办了，慢慢飞线呗。飞好线一测，嗯，没问题，原理图没错。但是测试了一下，电源纹波有点不在掌控。看来飞线还是有点影响啊。那咱们换个方式来解决。

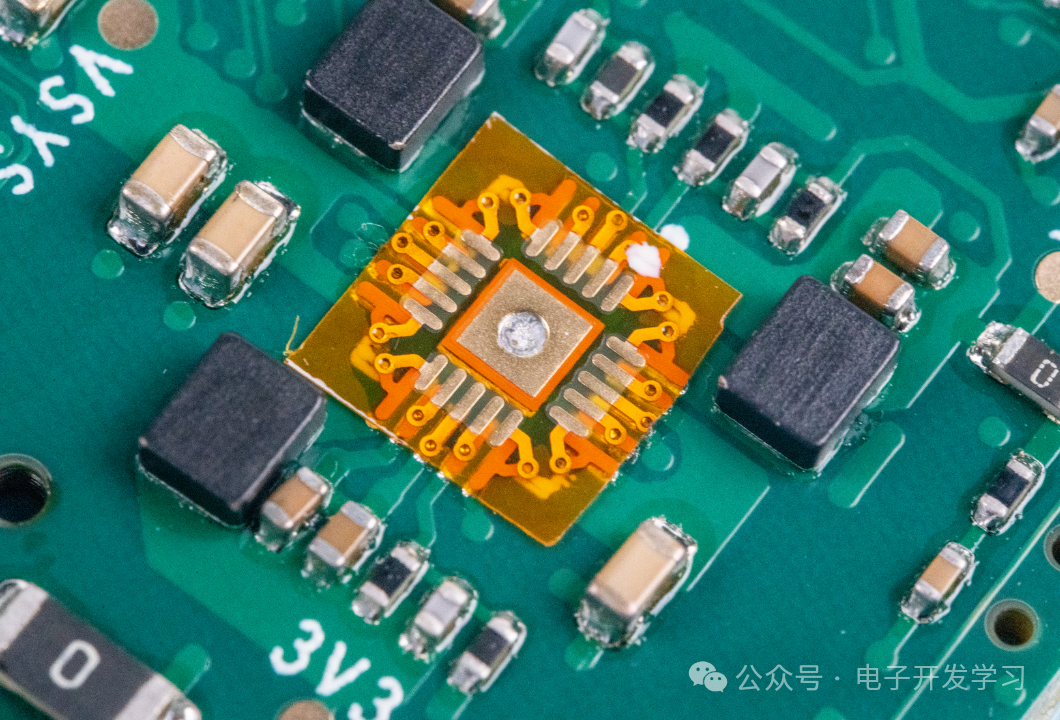

画一个小的FPC转接板。其实原本打算画个FR-4转接板的，但是无奈5mm的尺寸，没有几家板厂能做这么小的板子，当然，我感觉最主要的原因是钱没给够，不然1mm尺寸的板子也能做出来。

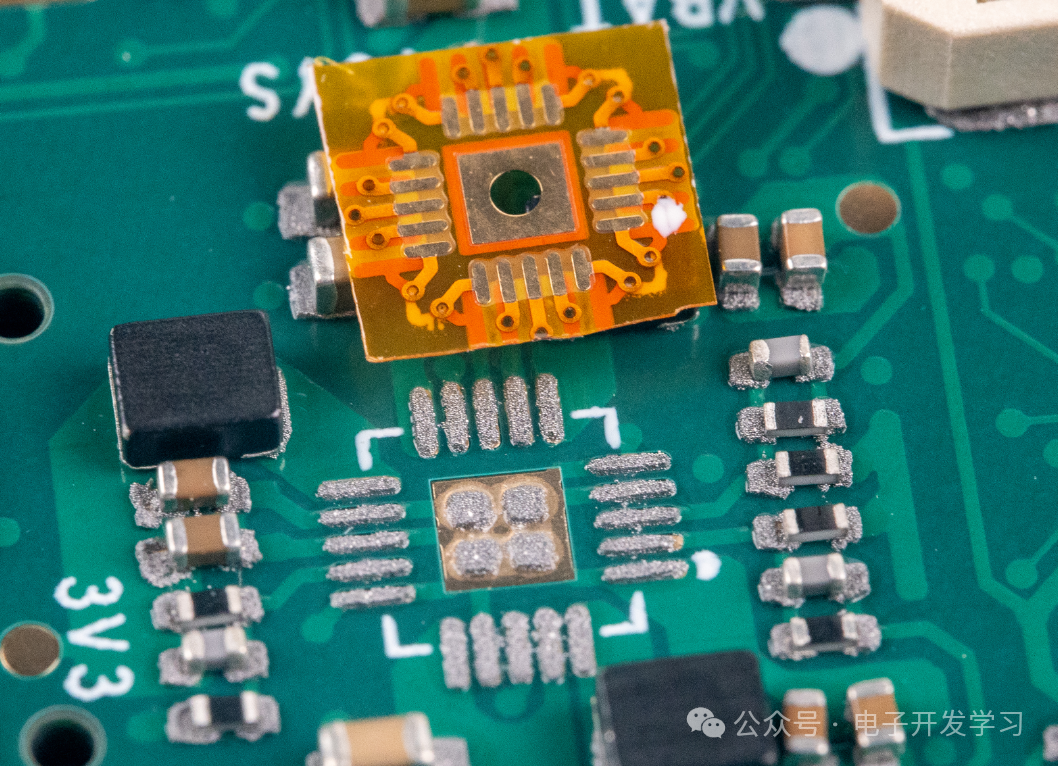

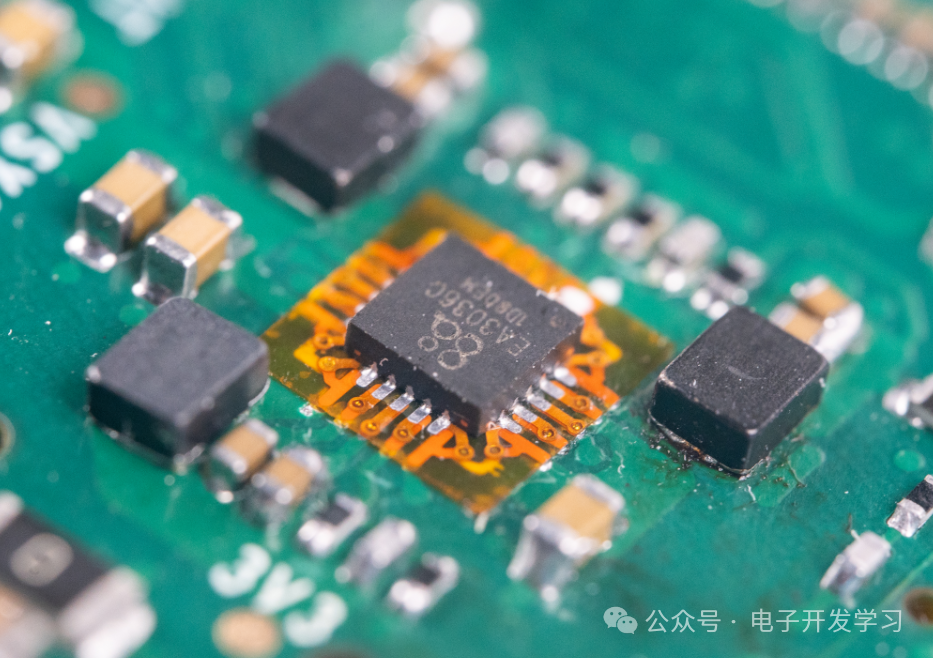

先把转接板通过SMT的方式焊接在板子上，再给FPC转接板上面的焊盘上加上焊锡，使用风枪把芯片吹上去。

一番苦哈哈的操作，总算成功搞定了，接下来开始正经改封装，改板子，哈哈，芯片封装厂犯的错，总要我这下游的牛马来背锅对吧

作为硬件工程师，这种翻车是不是每个从业者都经历过啊。你作为硬件工程师，做硬件设计或者画PCB有过严重的翻车经历吗？欢迎留言讨论。
