惯性释放介绍

惯性释放是一种用于结构动力学分析的技术，主要用于模拟无约束结构在惯性力作用下的响应。它允许工程师在没有外部约束的情况下评估结构的动态响应，从而更准确地预测其在真实工作环境中的性能。

在结构动力学中，惯性释放的核心是牛顿第二定律的扩展形式，即运动方程：

结构动力学的基本方程

   其中：

•     是质量矩阵，
•     是阻尼矩阵，
•     是刚度矩阵，
•     是位移向量，
•     和      分别是速度和加速度向量，
•     是外力向量。

在惯性释放分析中，外力      通常由平动和转动加速度组成，这些加速度分布在整个结构上，使作用在结构上的总载荷为零。

OptiStruct中有两种方法可以进行惯性释放分析：

采用PARAM，INREL，-1进行惯性释放分析时，需要手动设置虚拟约束SUPPORTi；

采用PARAM，INREL，-2进行惯性释放分析时，系统自动施加虚拟约束。

若设置PARAM，INREL，0，则与静力学分析没有本质区别。

2. 公式

惯性释放的基本公式可以表示为：    其中：

•     是修正后的外力，
•     是原始外力，
•     是质量矩阵，
•     是刚体模态矩阵，
•     是刚体 位移向量。

在惯性释放中，刚体模态（    ）是关键参数，它表示结构在无约束状态下的自由运动模式。通过将外力      修正为     ，可以确保结构在惯性力作用下的平衡。

3. 应用场景

惯性释放的核心概念是允许结构在没有外部约束的情况下自由运动，正常我们为了保证力的平衡，载荷和约束需要同时施加。

线性静力分析：手算有限元矩阵

这在模拟真实环境中的动态响应时尤为重要，例如飞行中的飞机、汽车碰撞或卫星发射等场景，这些场景提取不了输入载荷。

惯性释放技术特别适用于需要考虑惯性效应的动态分析，如振动和碰撞。以航空航天领域举例，惯性释放技术用于模拟飞行器部件(导弹)在发射或飞行过程中的动态响应。

例如，卫星在发射过程中会受到巨大的加速度作用，惯性释放分析可以帮助工程师评估卫星结构在无约束状态下的应力和变形。

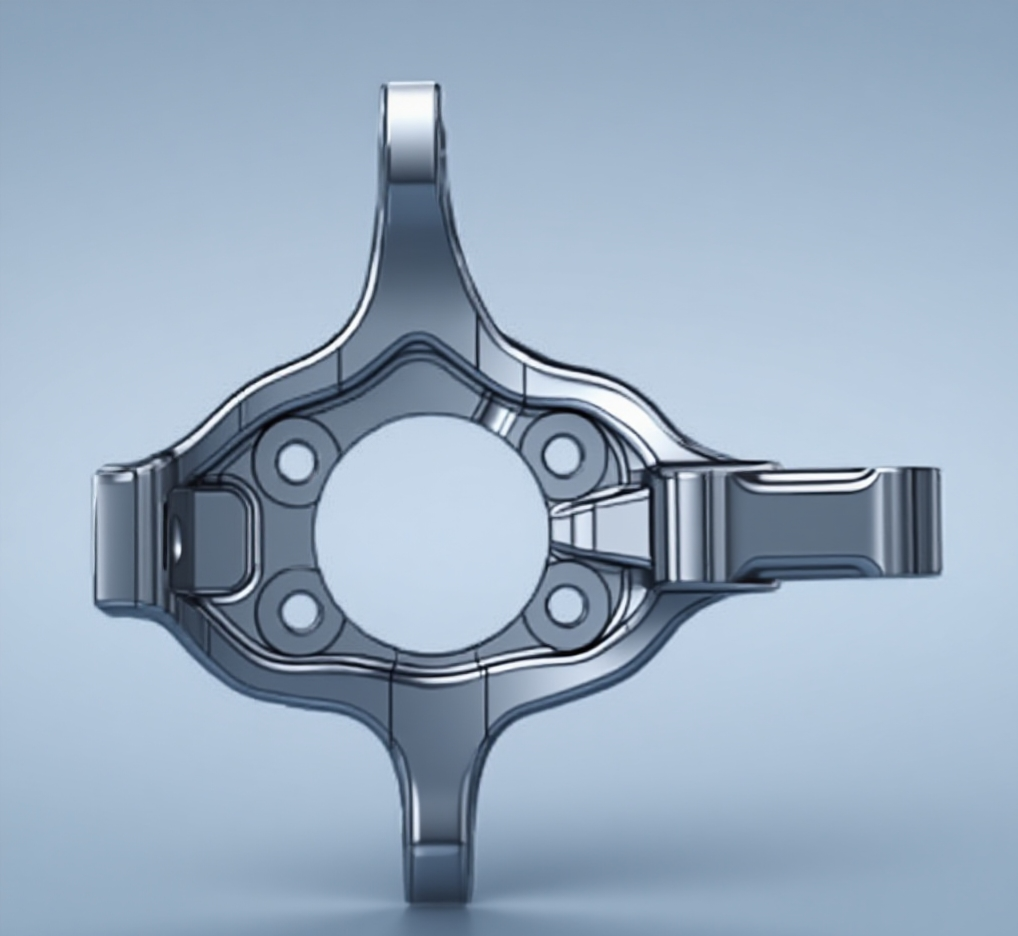

例如，汽车底盘强度工况，通常考核轮心上下移动、左右转弯、前进制动、后退制动。通过多体动力学提取载荷，前后副车架一般采取带约束仿真分析，其余悬架结构件一般采用惯性释放方法进行仿真分析。
