发动机高压燃油系统NVH性能优化

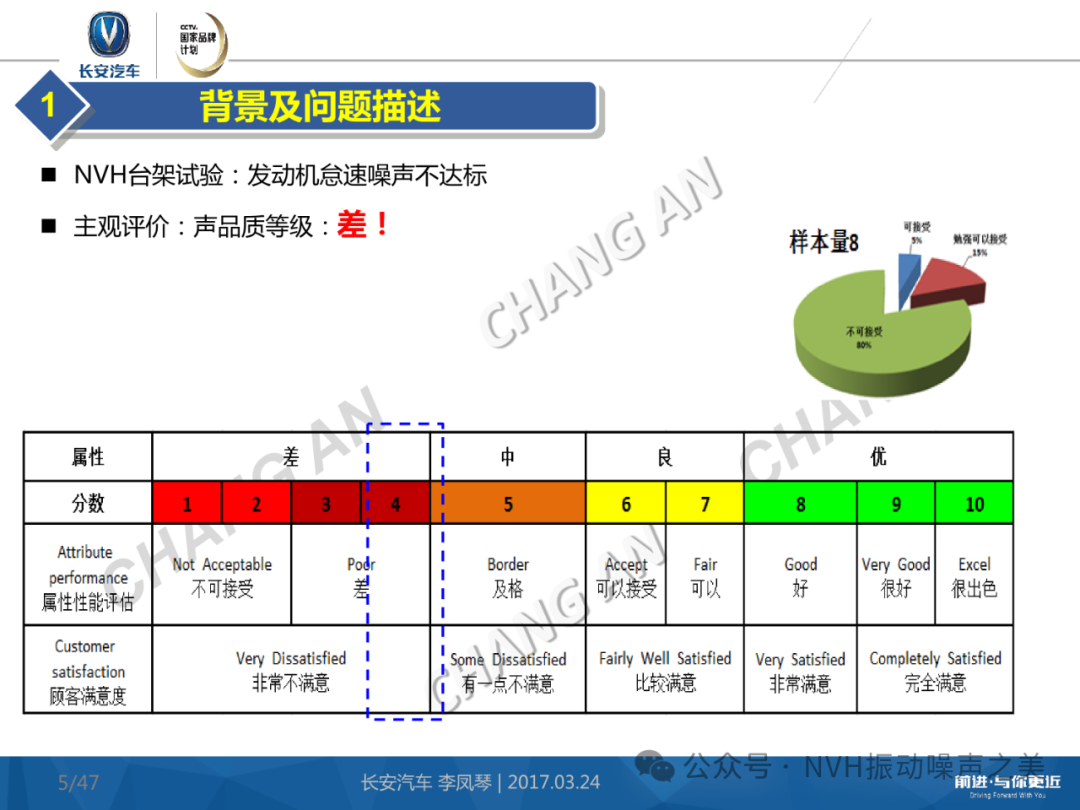

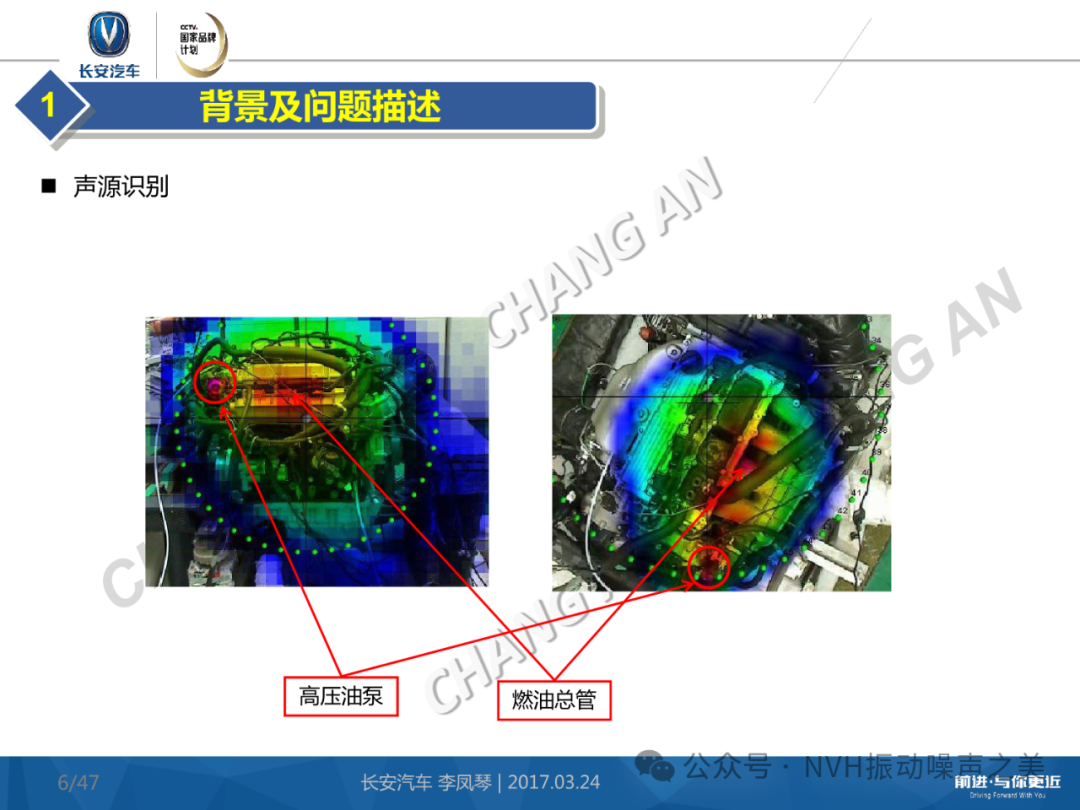

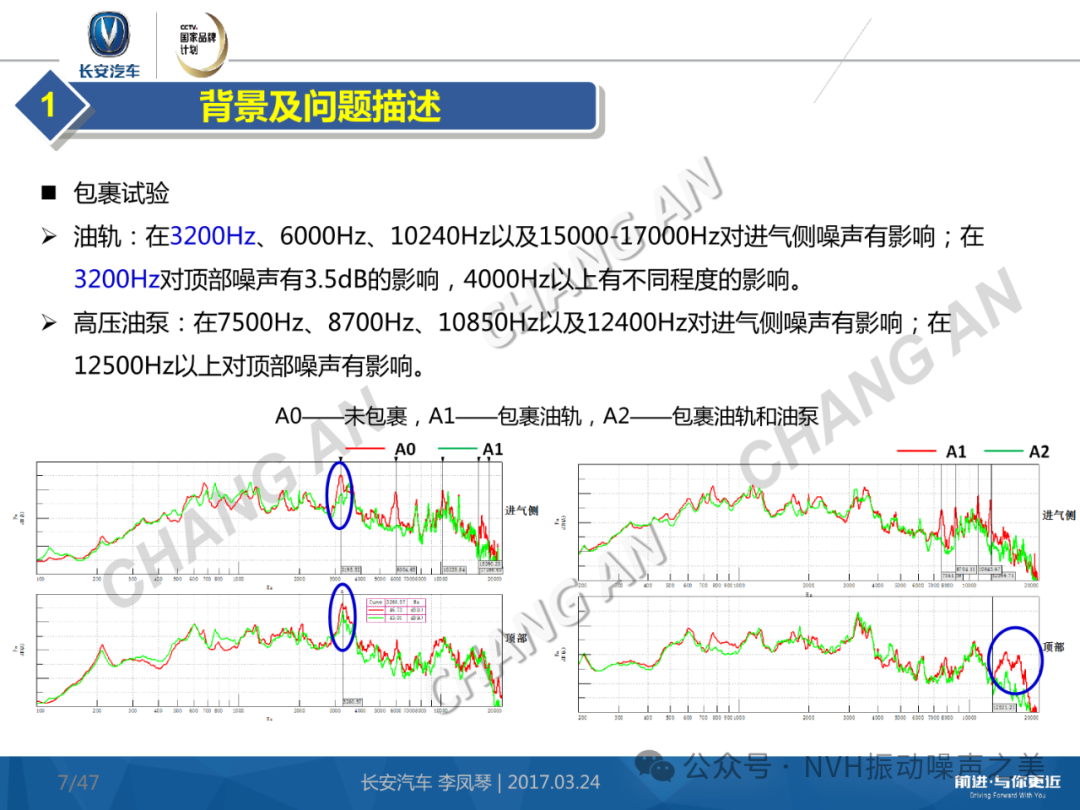

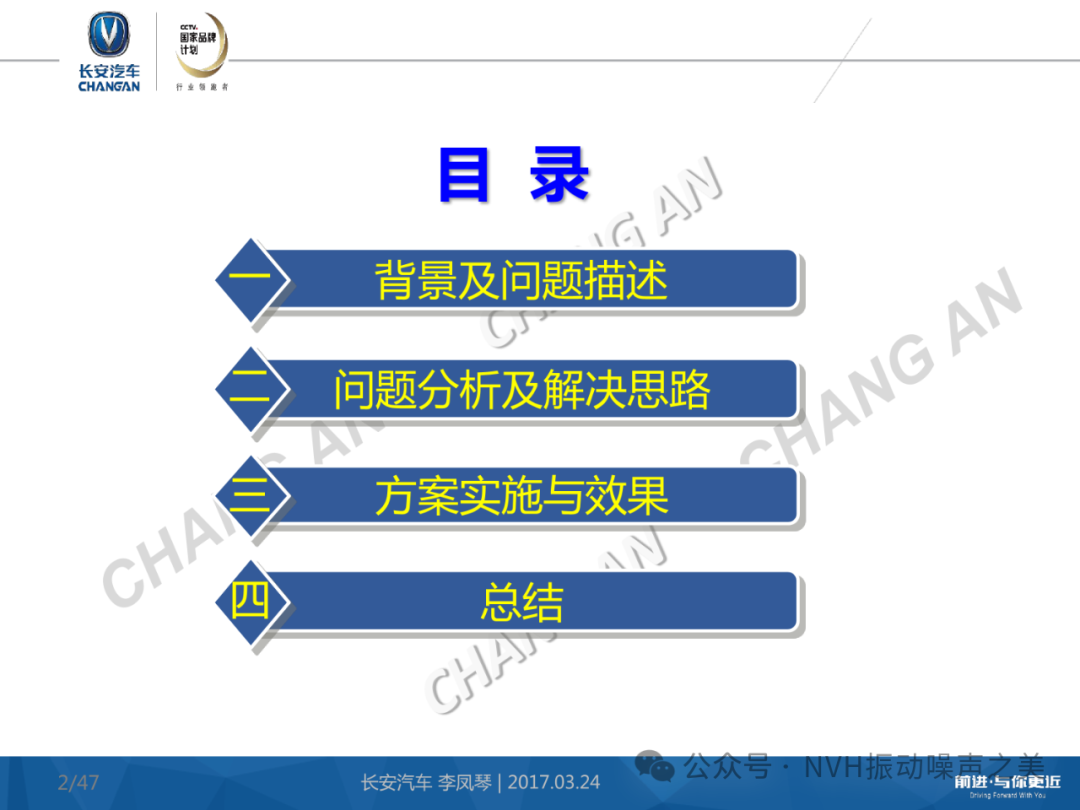

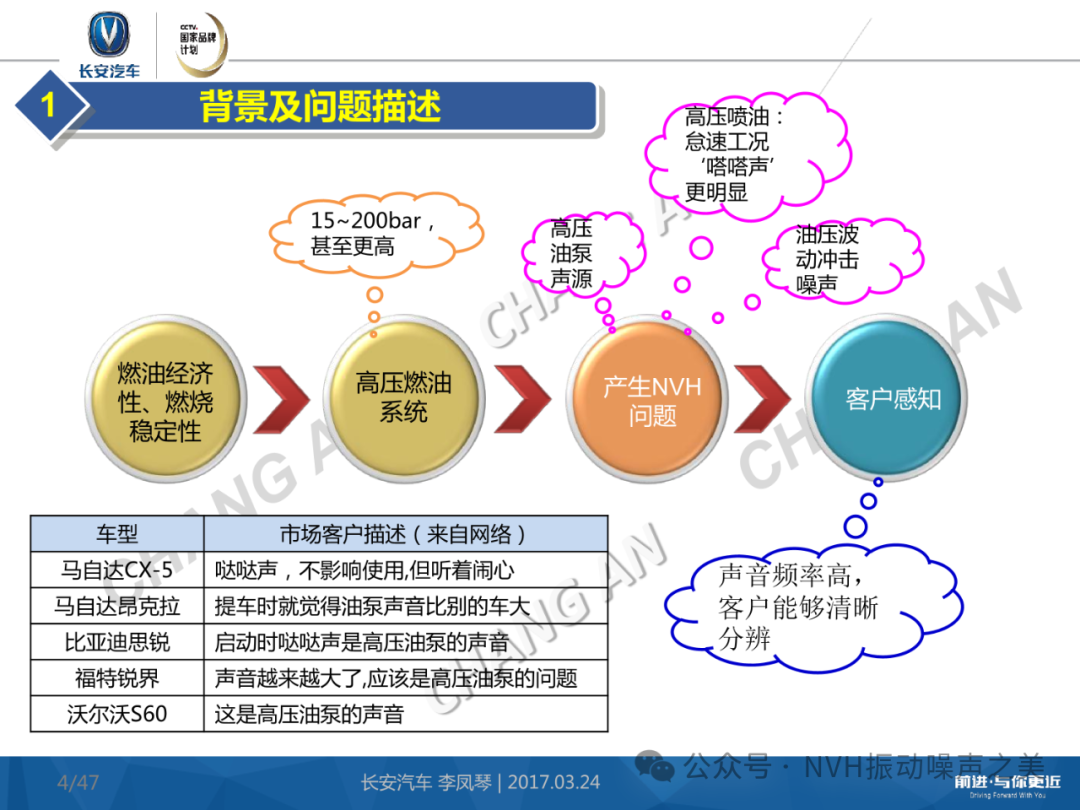

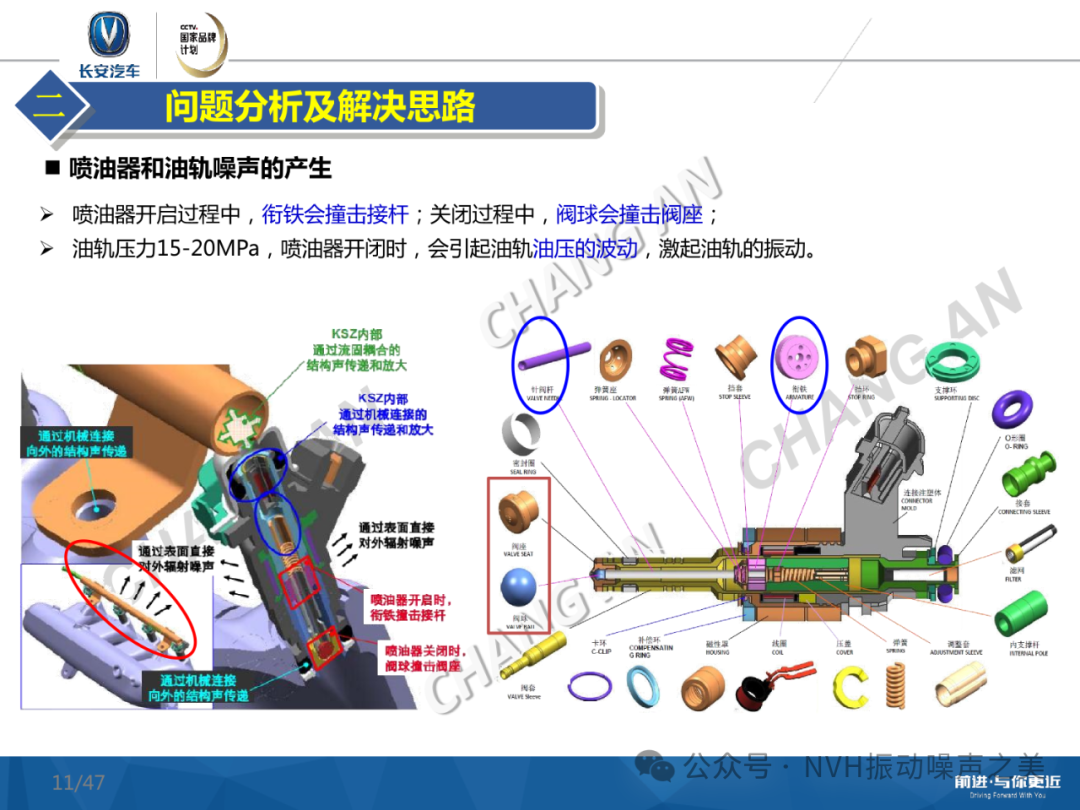

1. 背景及问题描述：介绍了高压燃油系统产生NVH问题的原因，如高压油泵和喷油器的高速撞击产生噪声，压力波动导致零件振动，以及油泵和缸盖的共振等。同时，提供了背景噪声测试数据，确定了高压油泵和油轨是主要的噪声源。

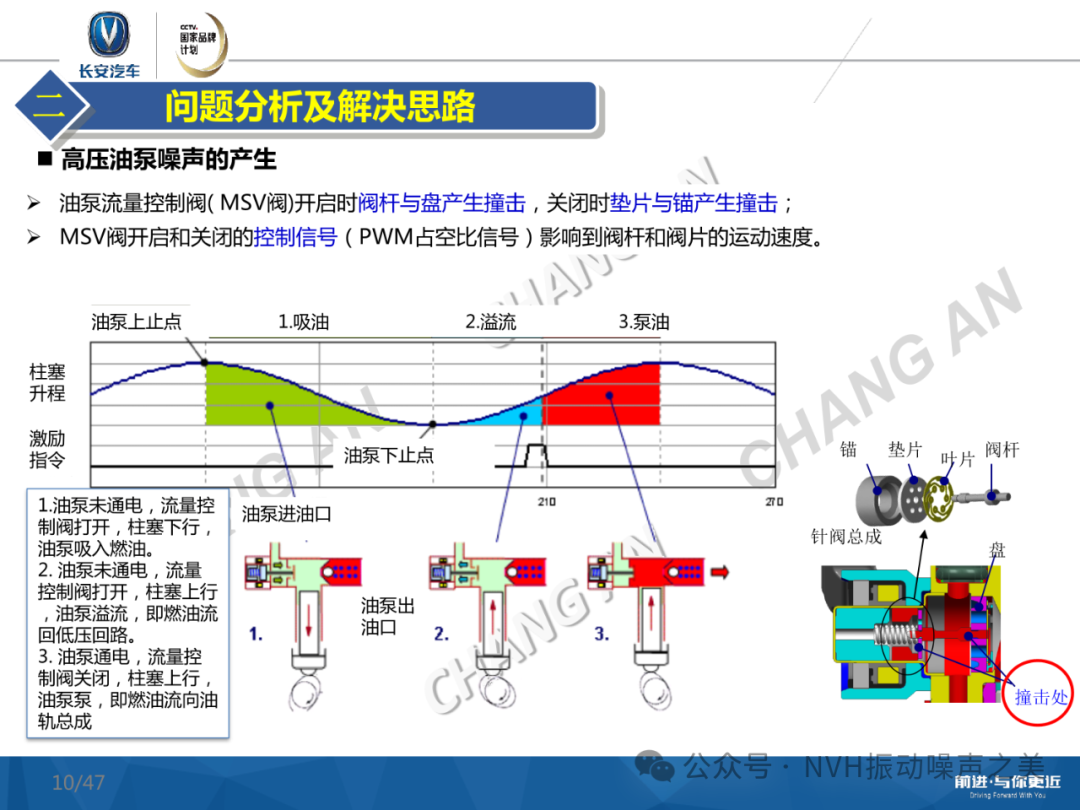

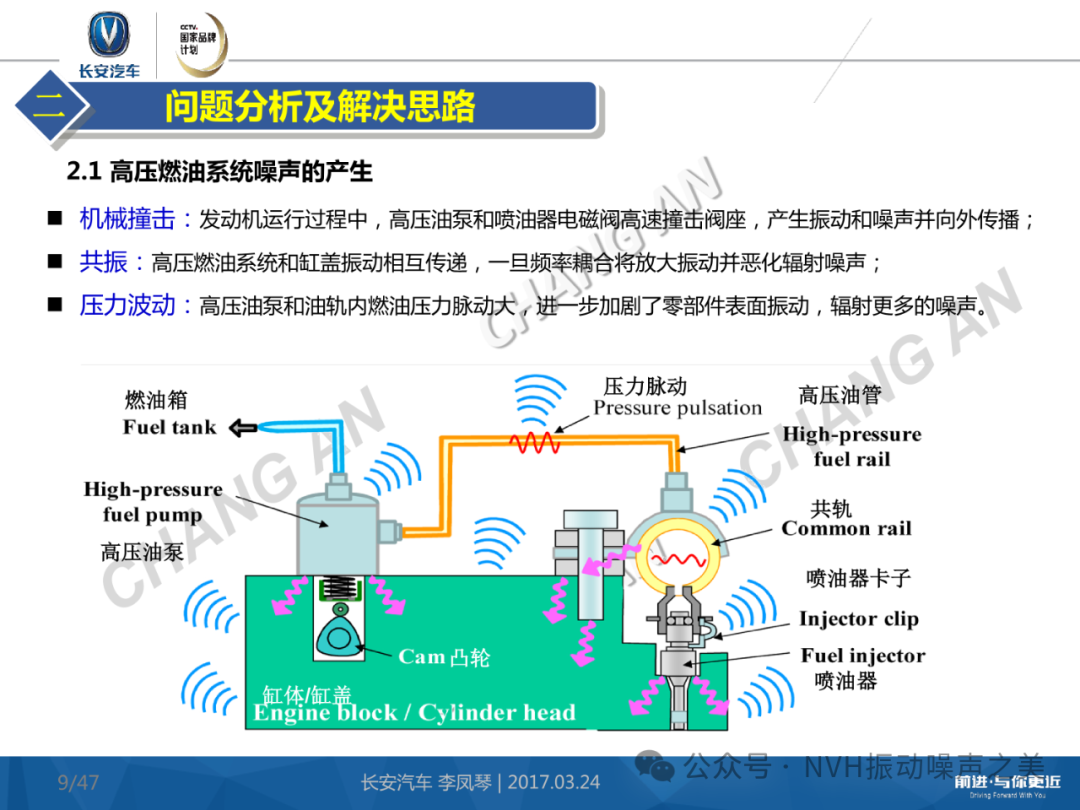

2. 问题分析及解决思路：分析了高压燃油系统噪声的产生机理，包括机械撞击、共振和压力波动等。提出通过优化油泵结构、喷油器结构、增加稳压器、优化油轨结构等途径来降低噪声。强调了仿真分析和试验验证相结合的重要性。

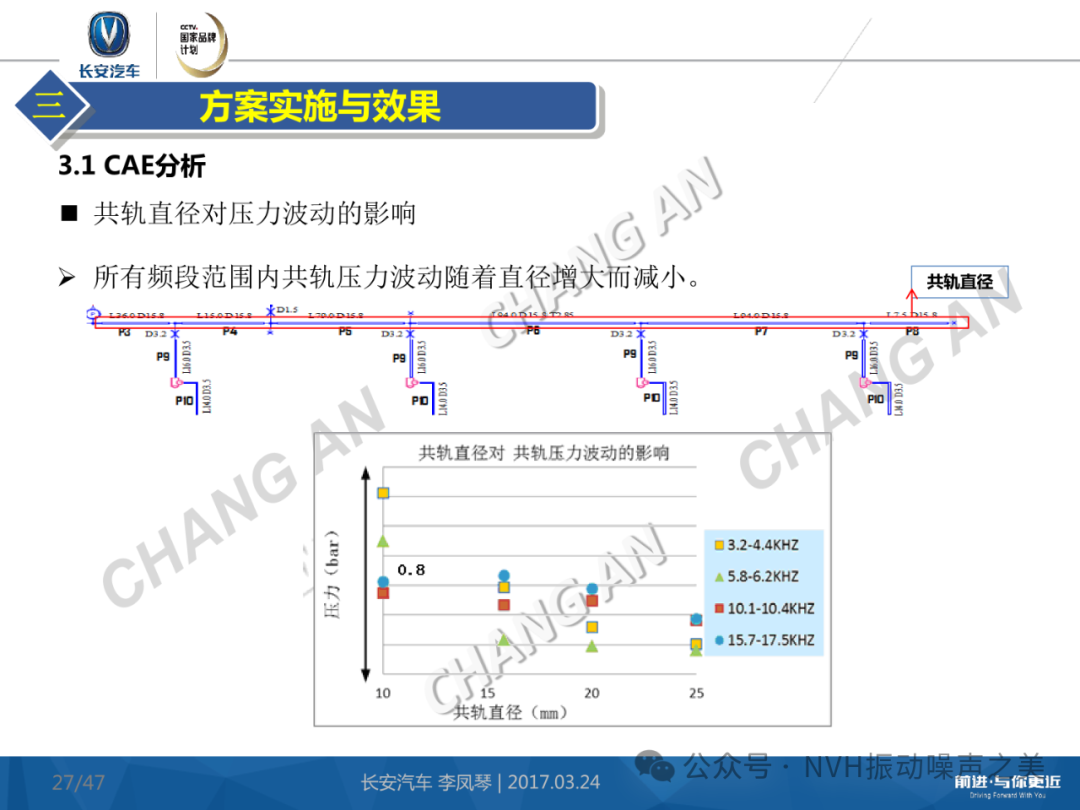

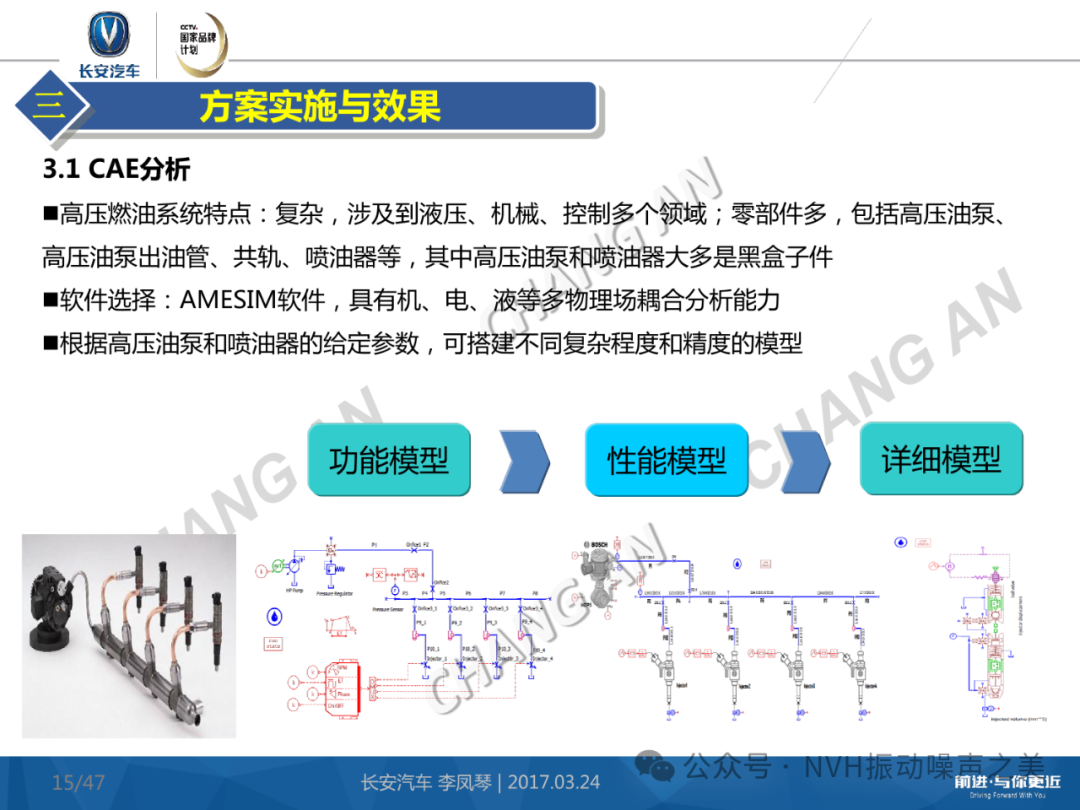

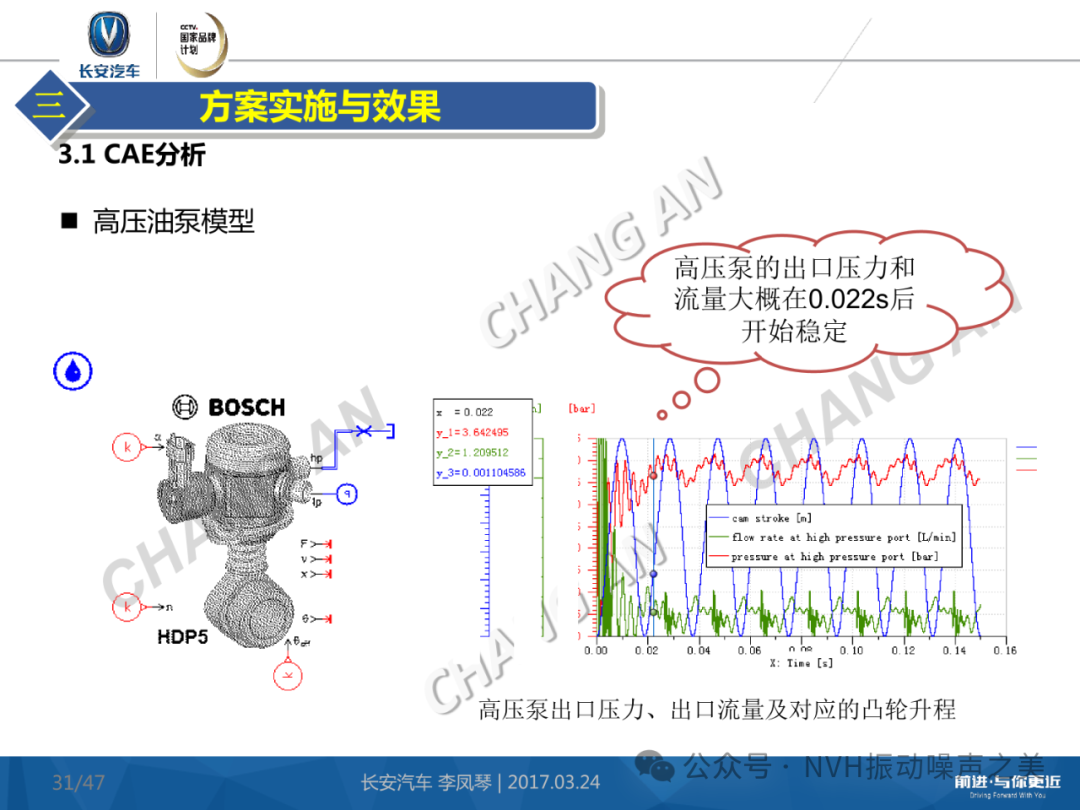

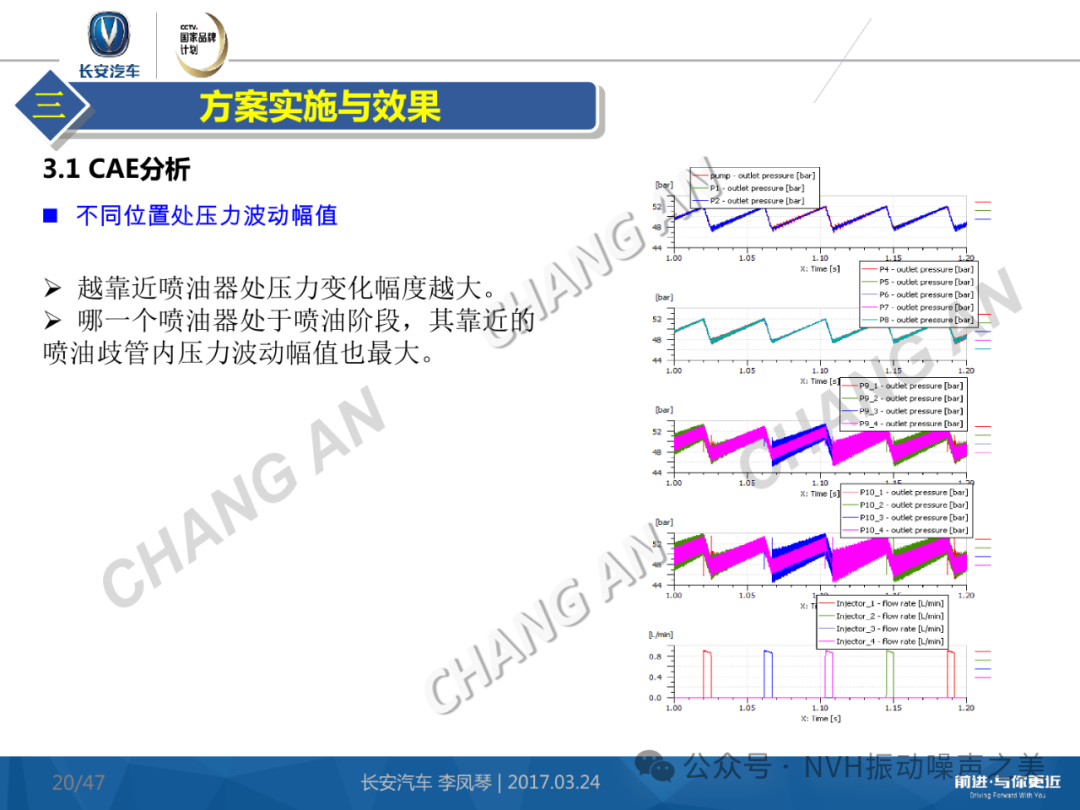

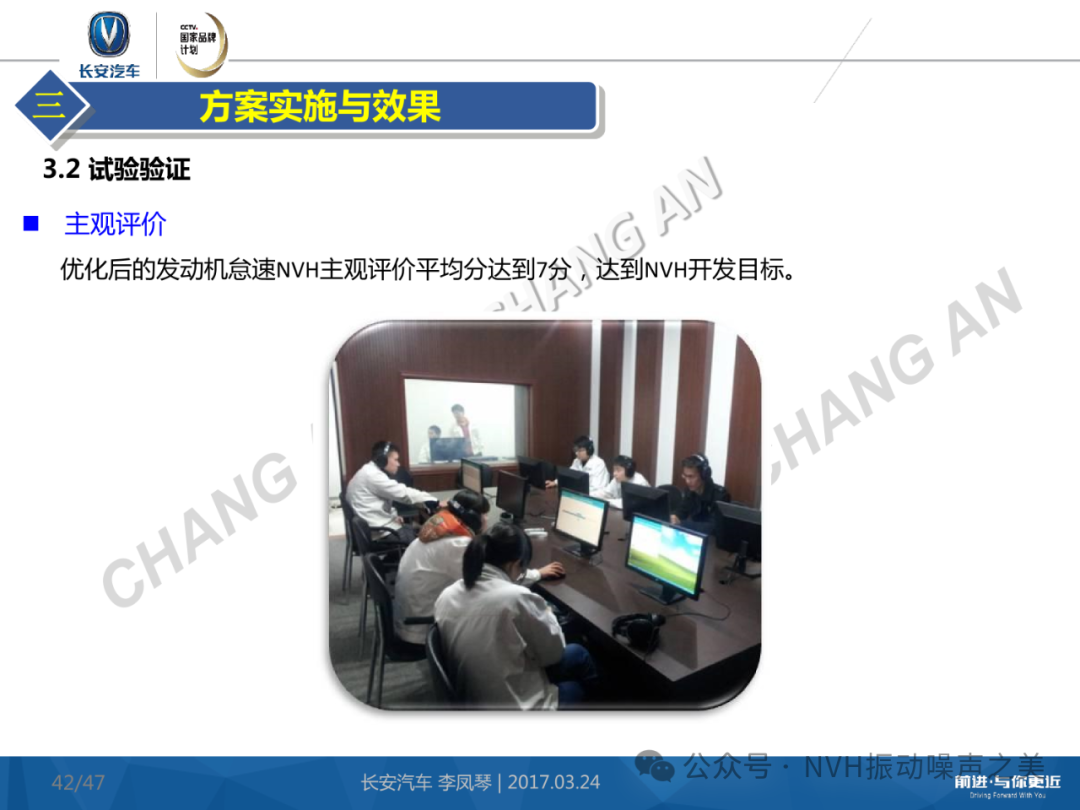

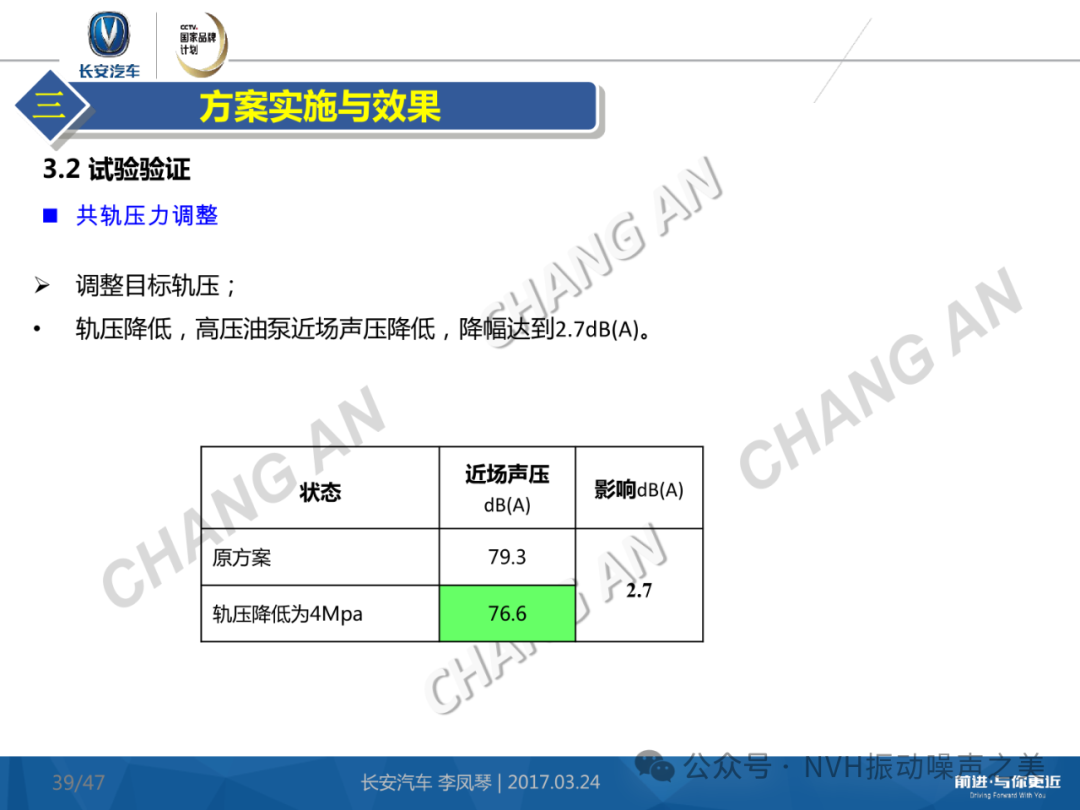

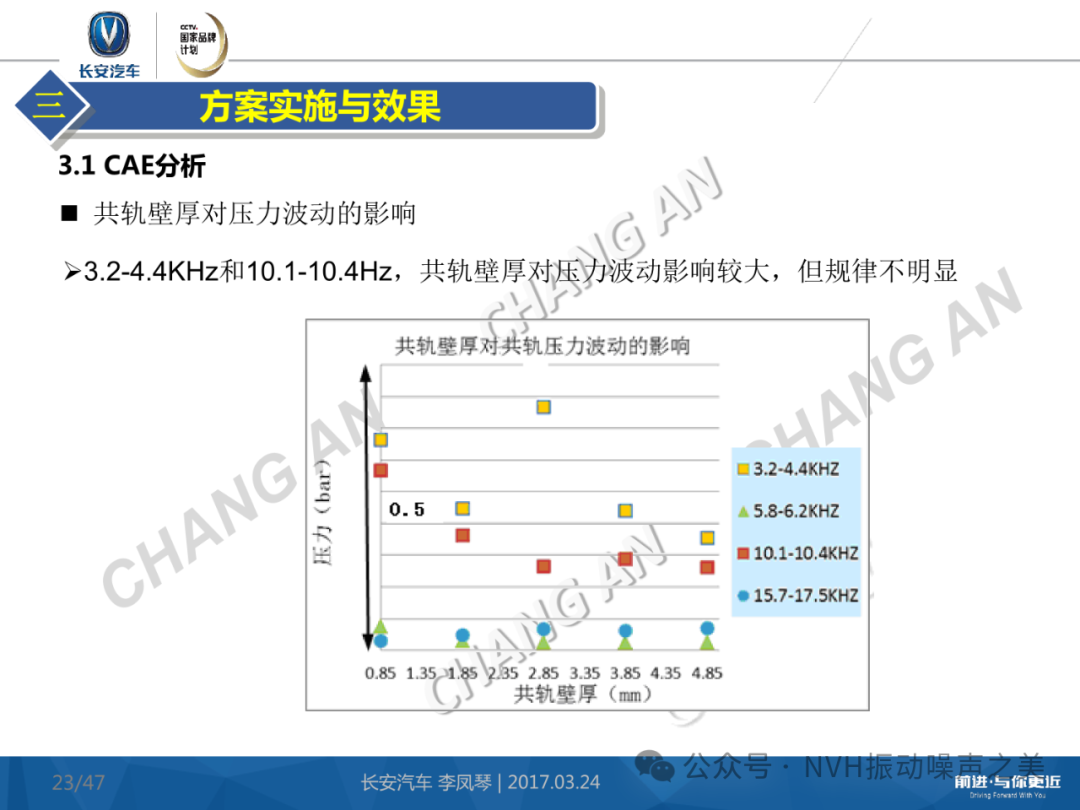

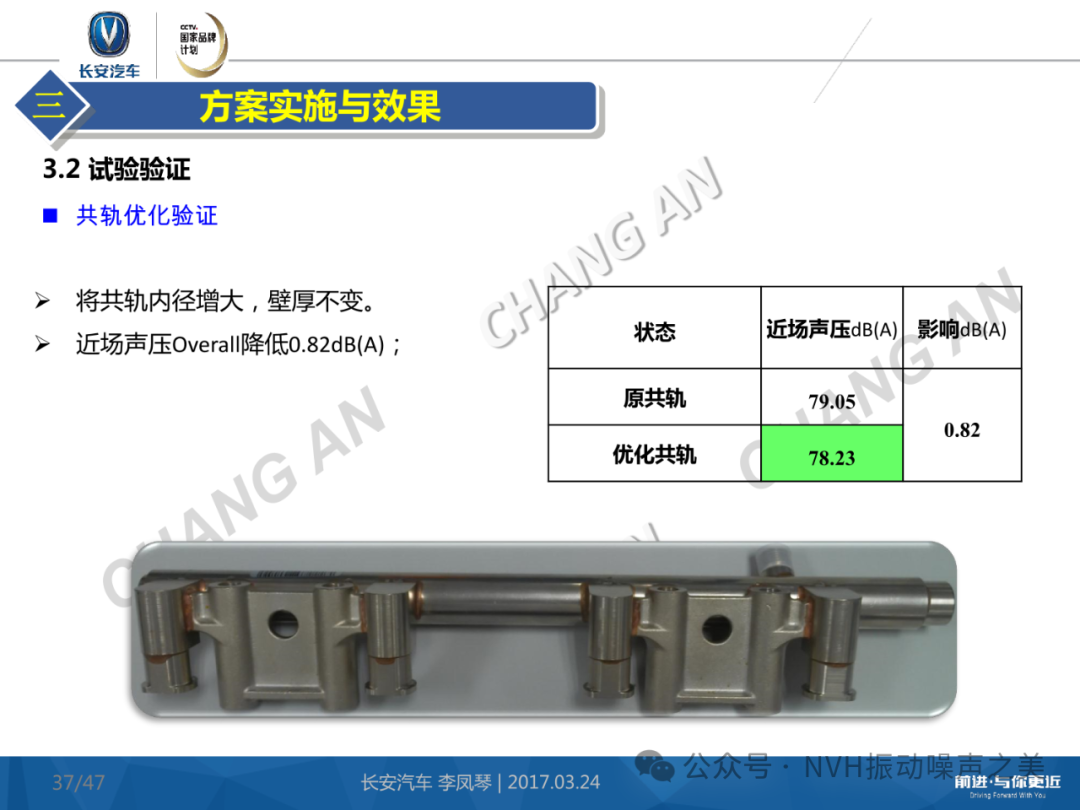

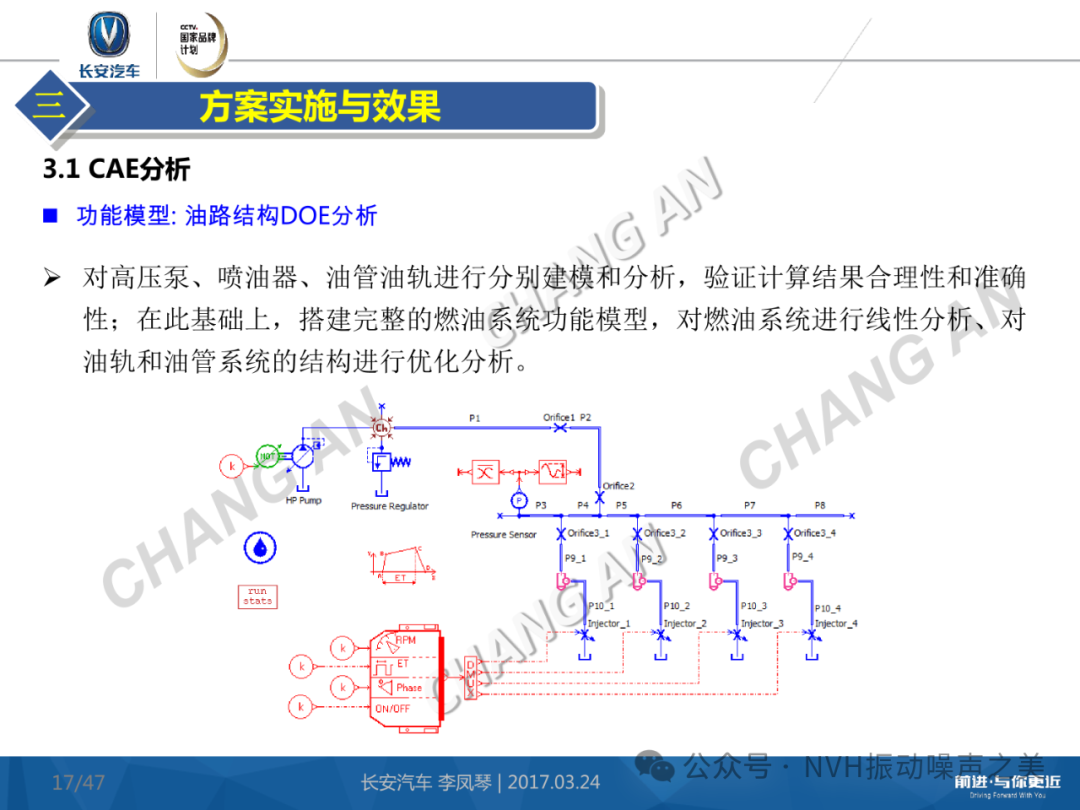

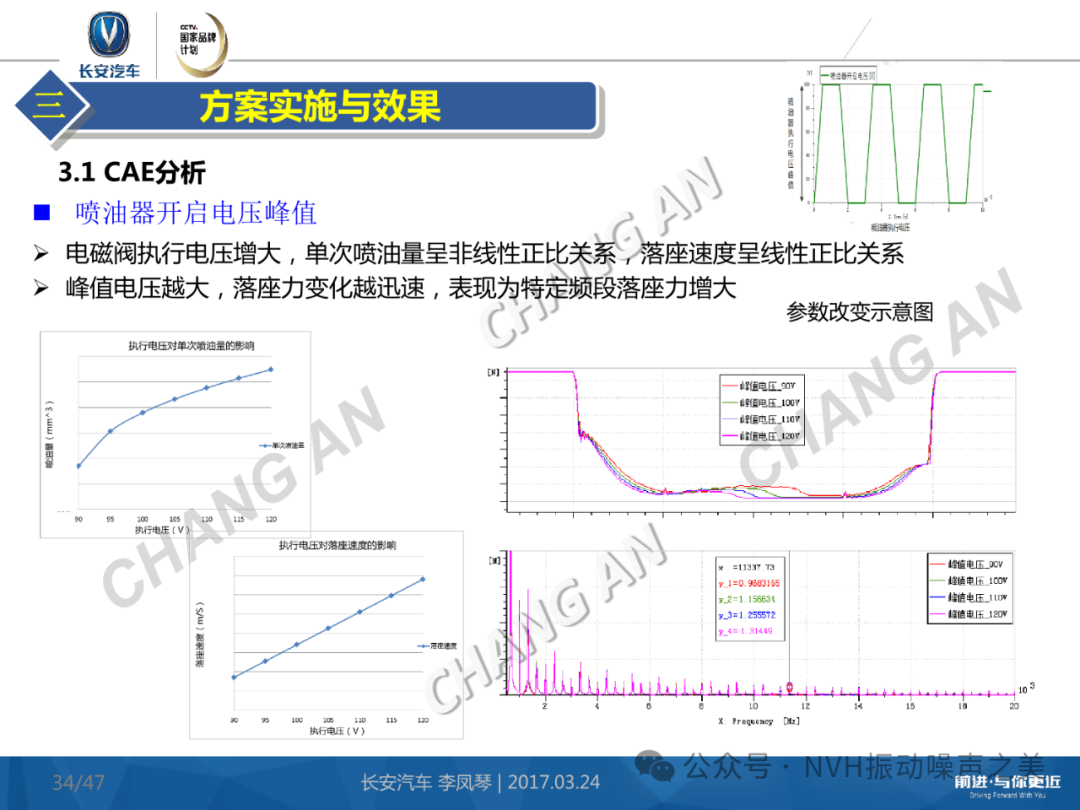

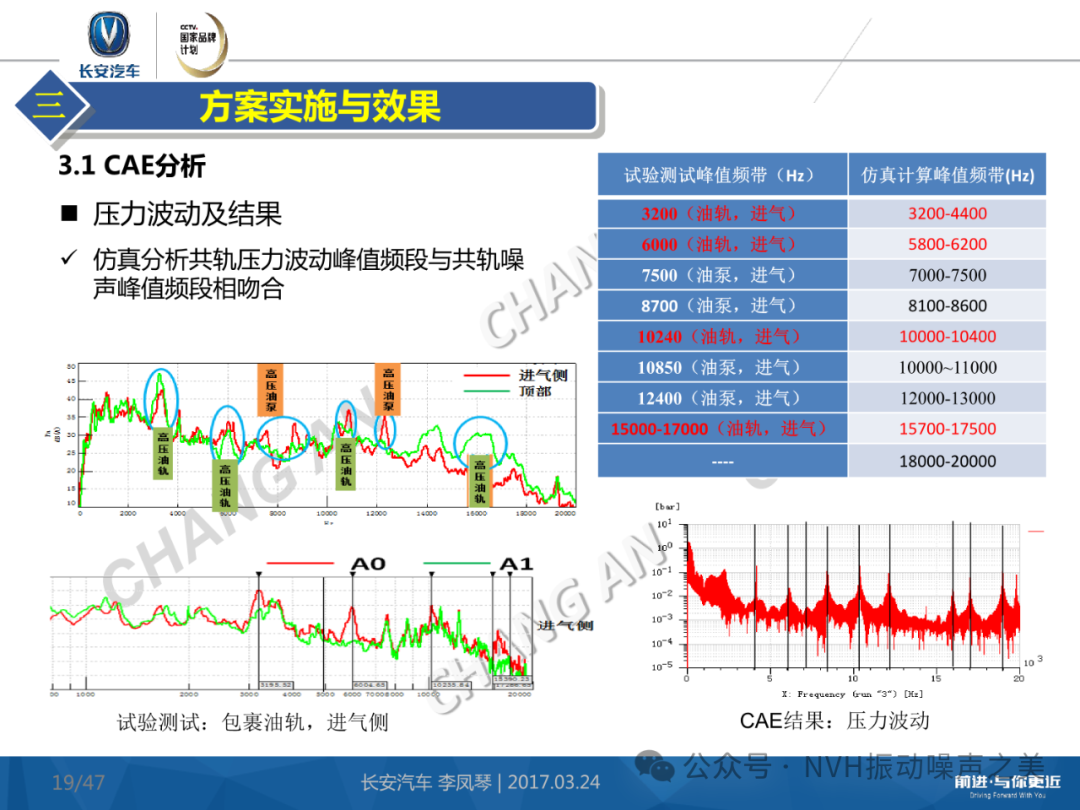

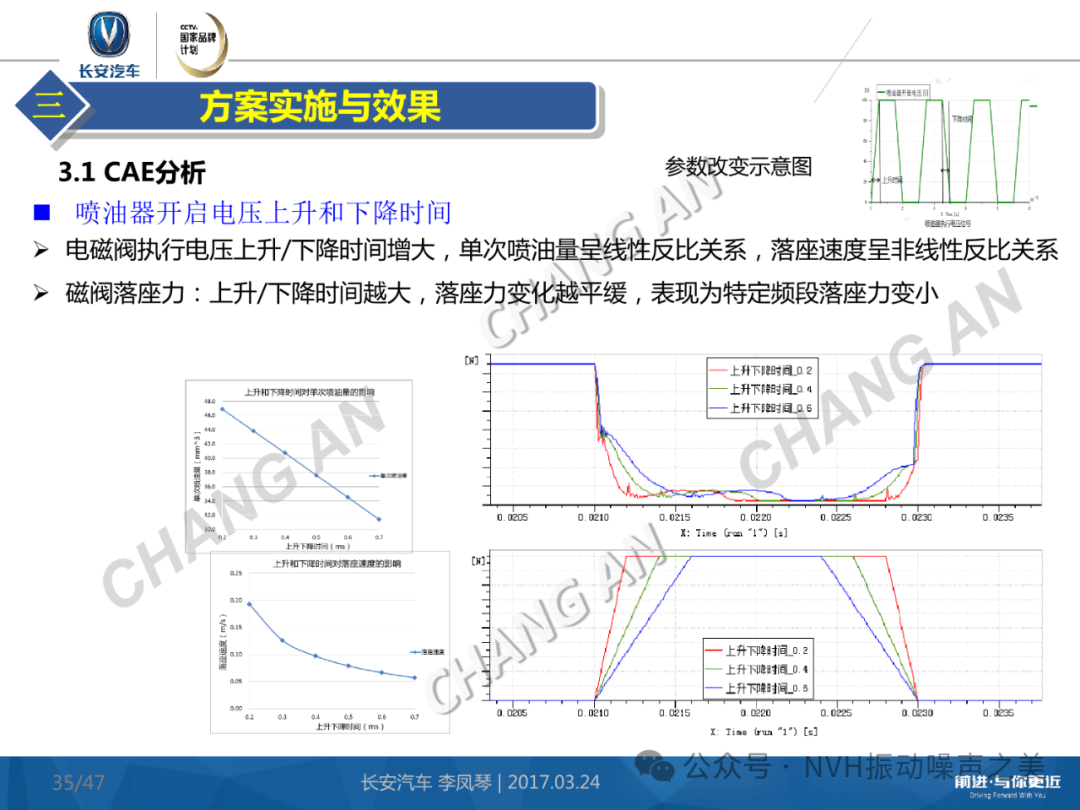

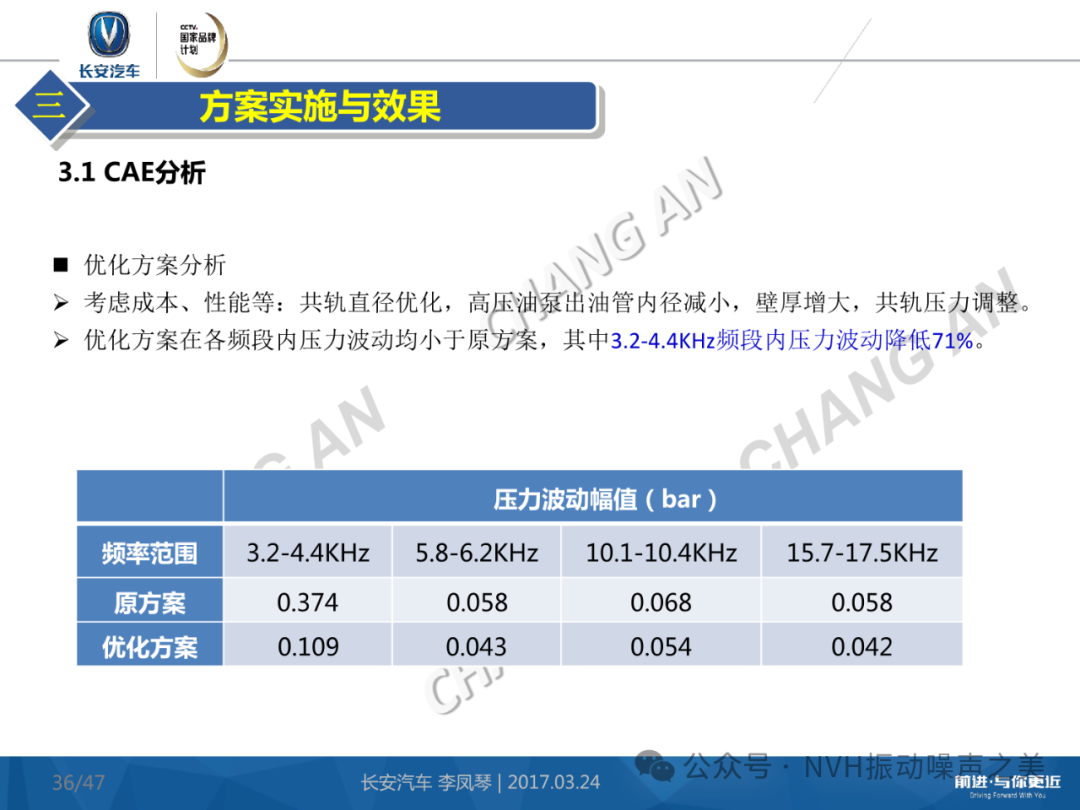

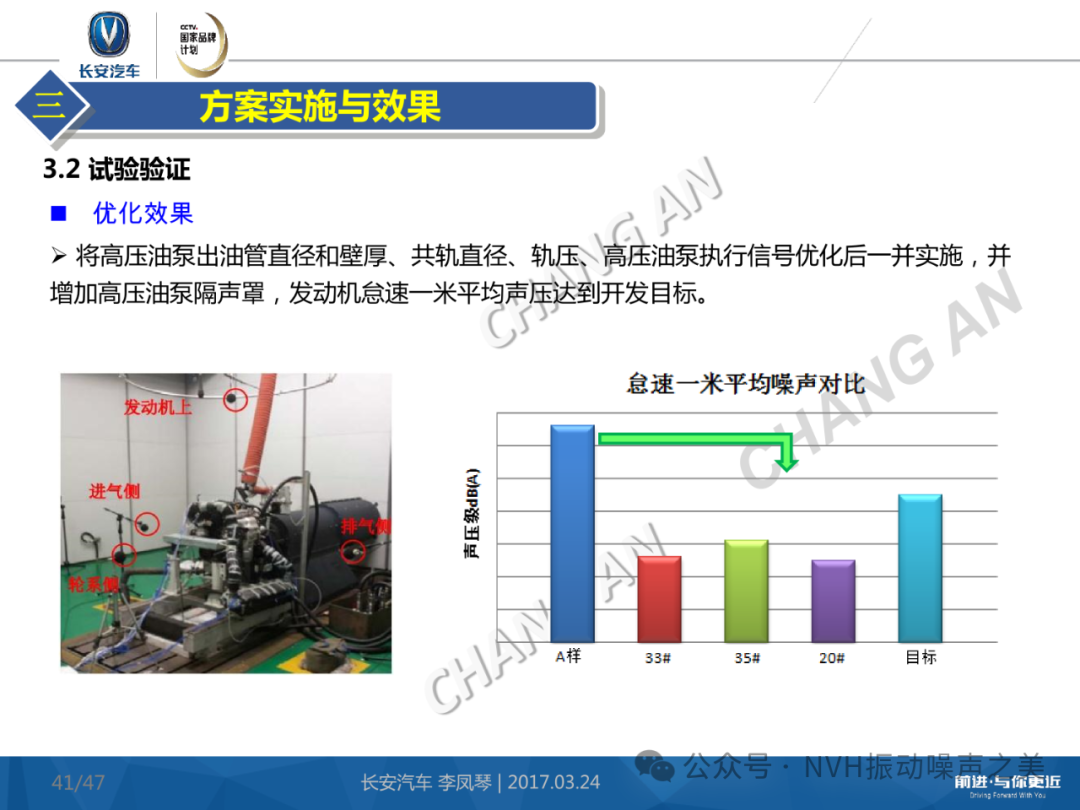

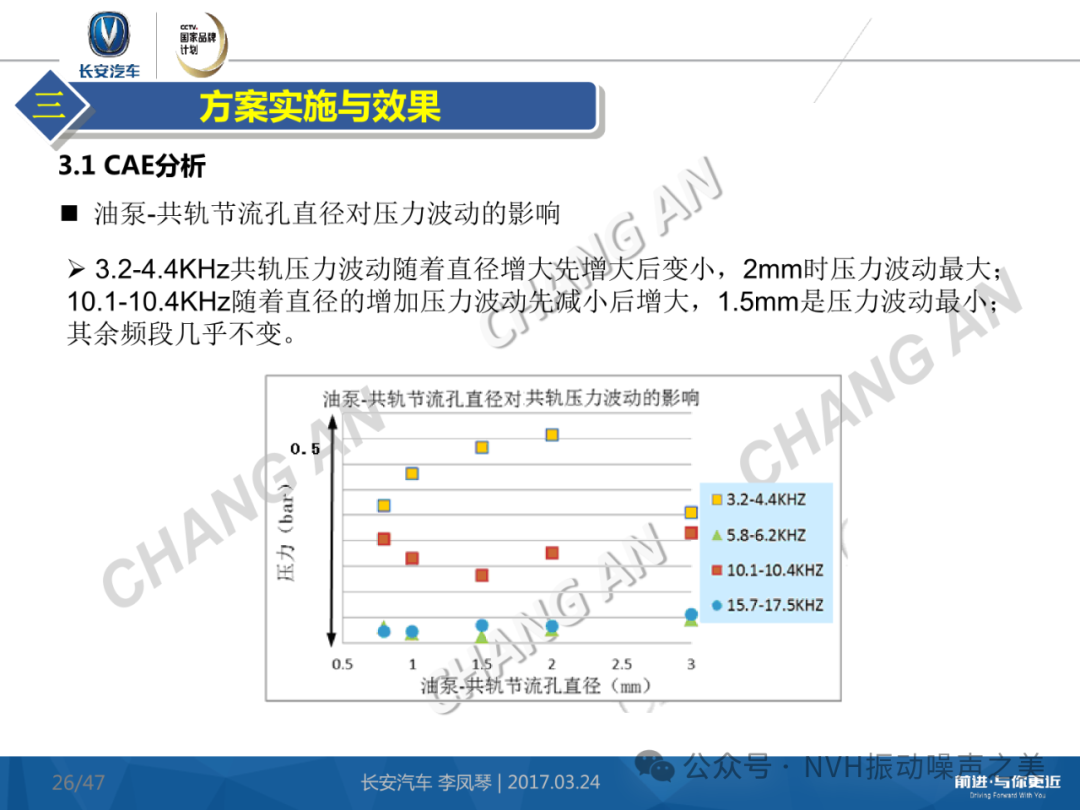

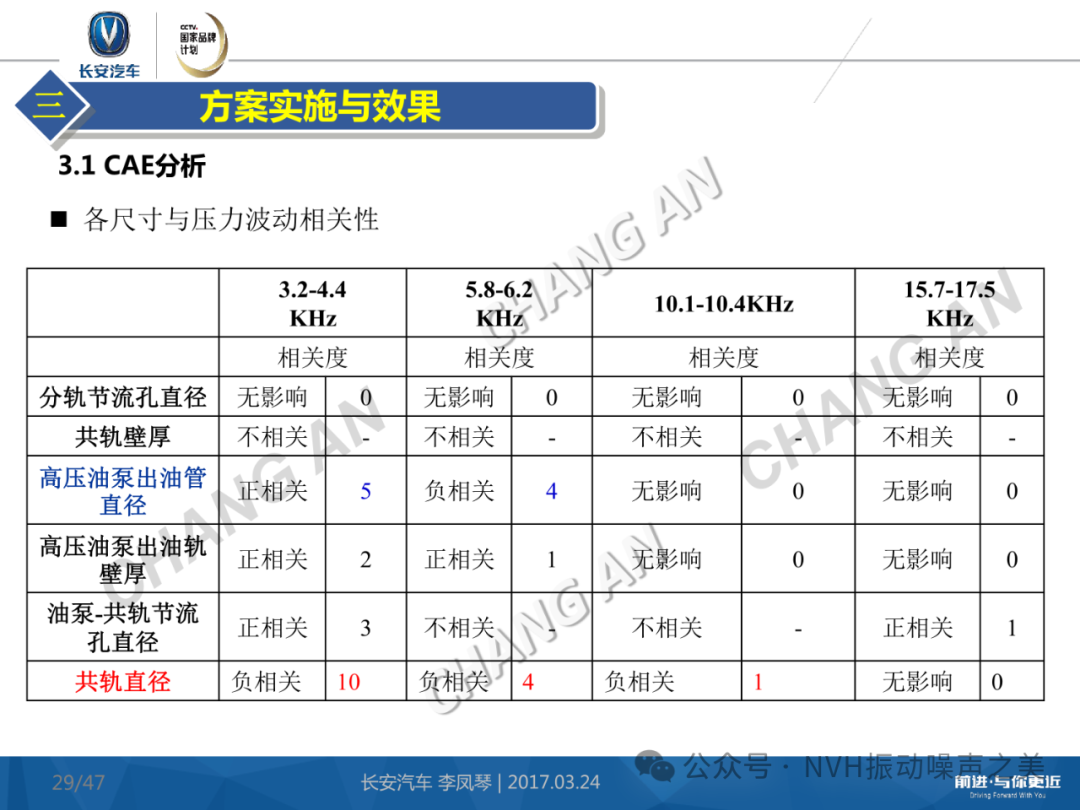

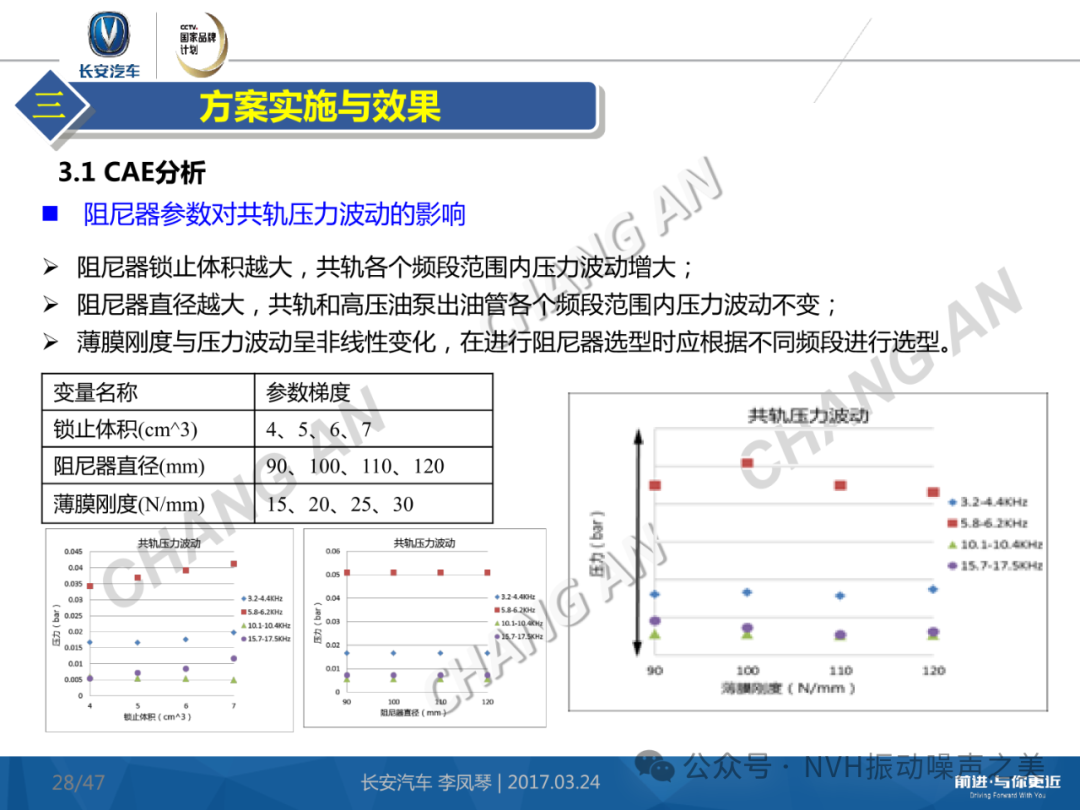

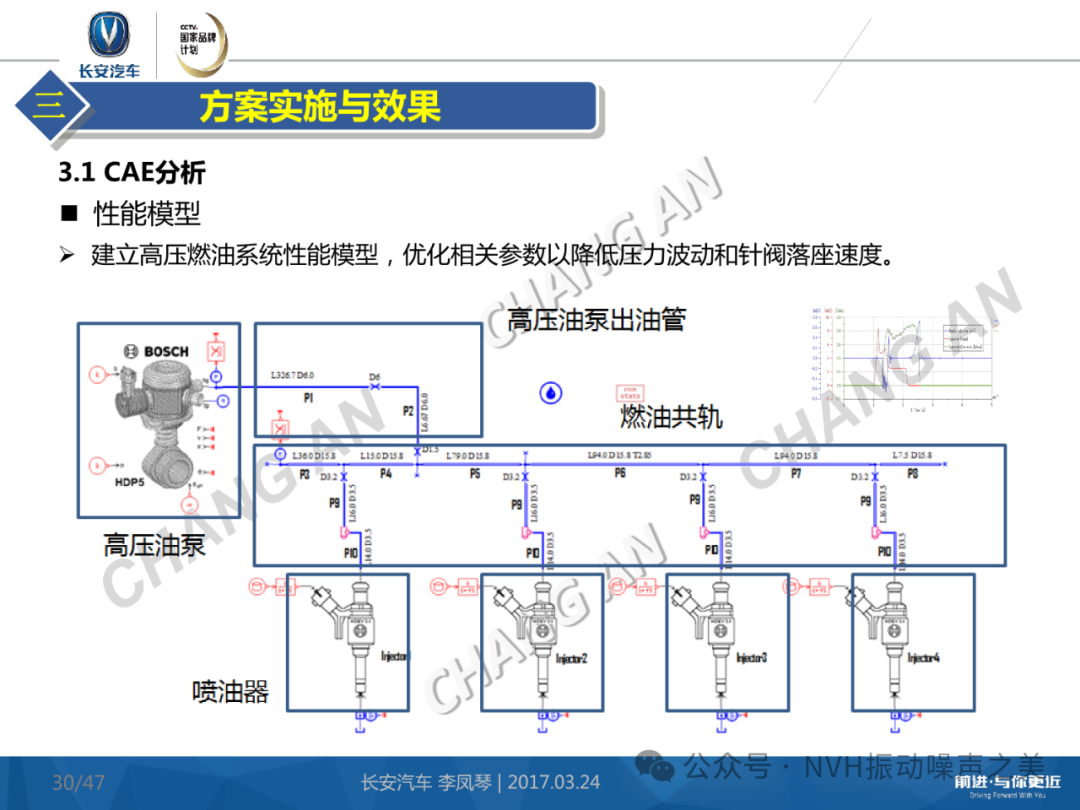

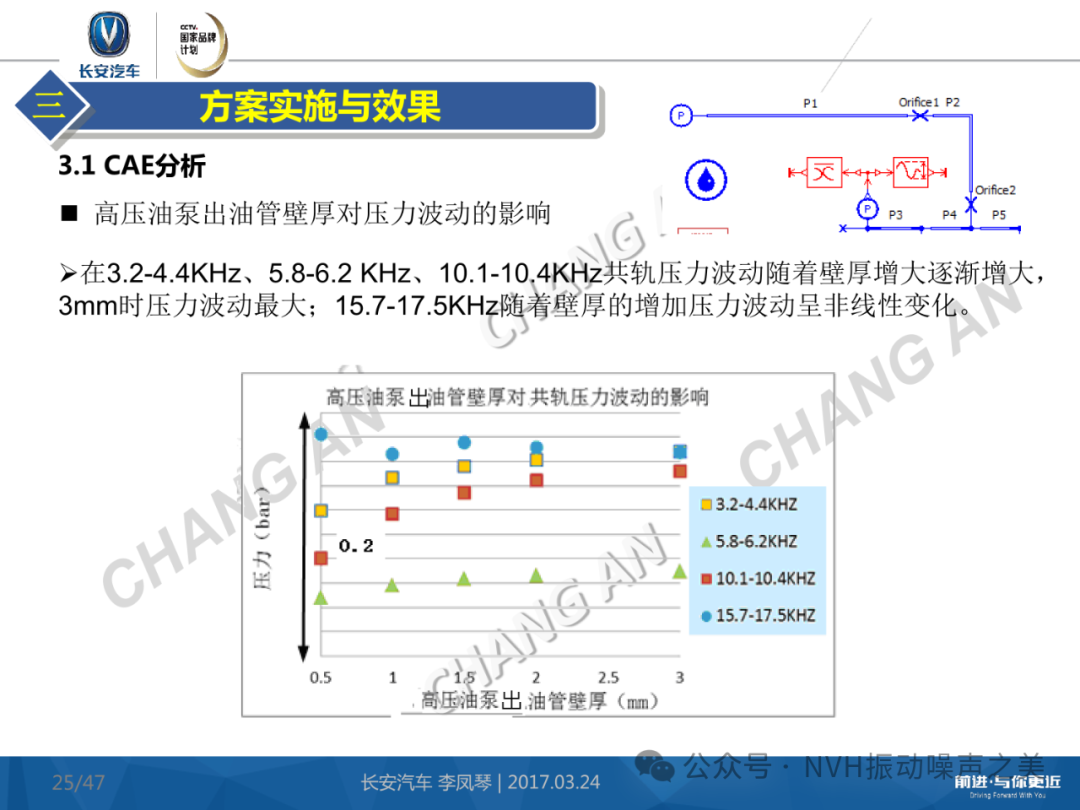

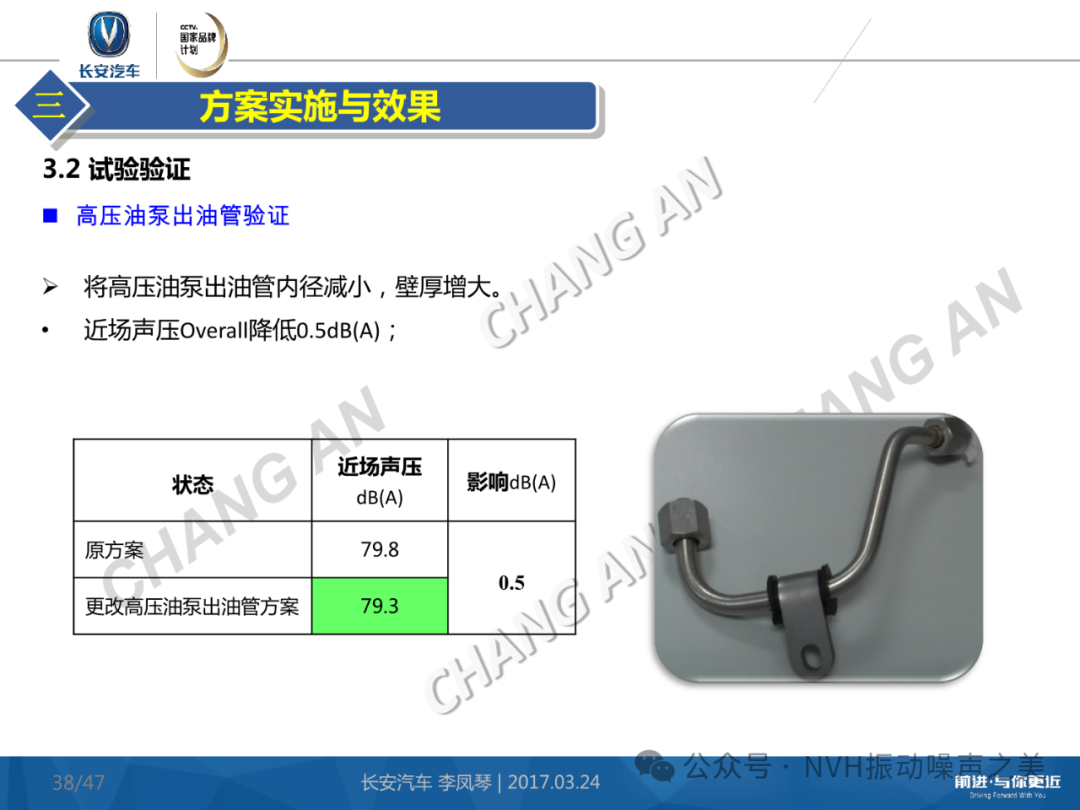

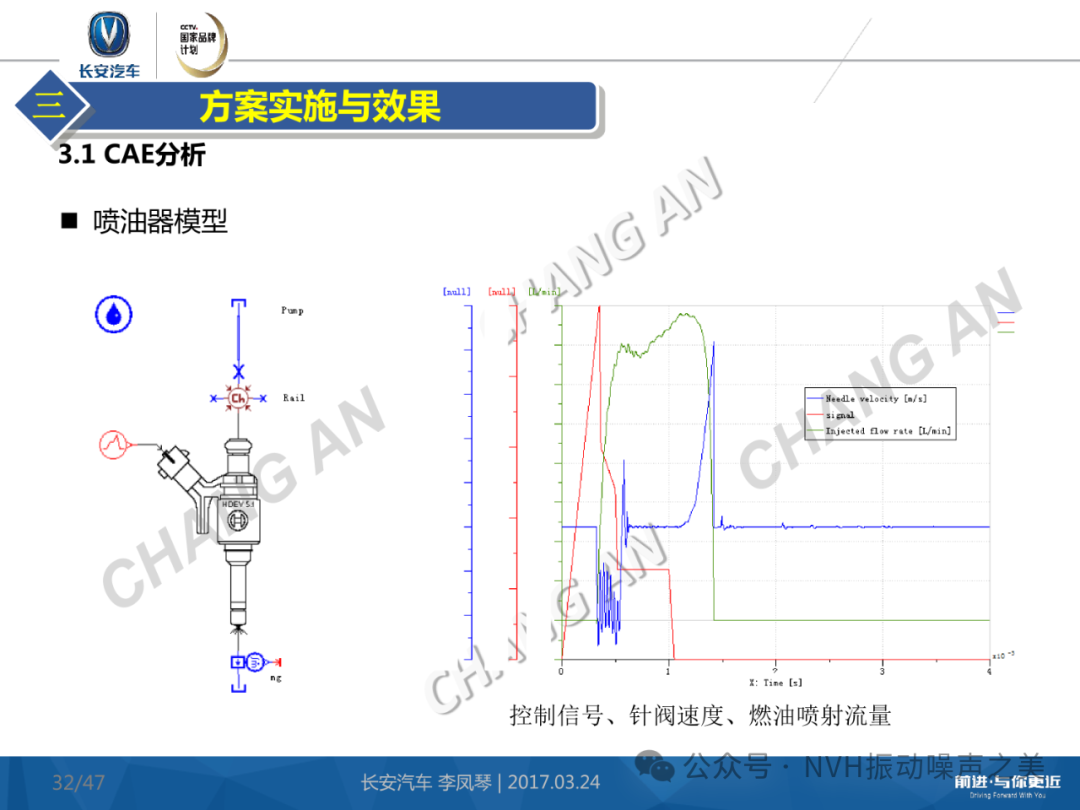

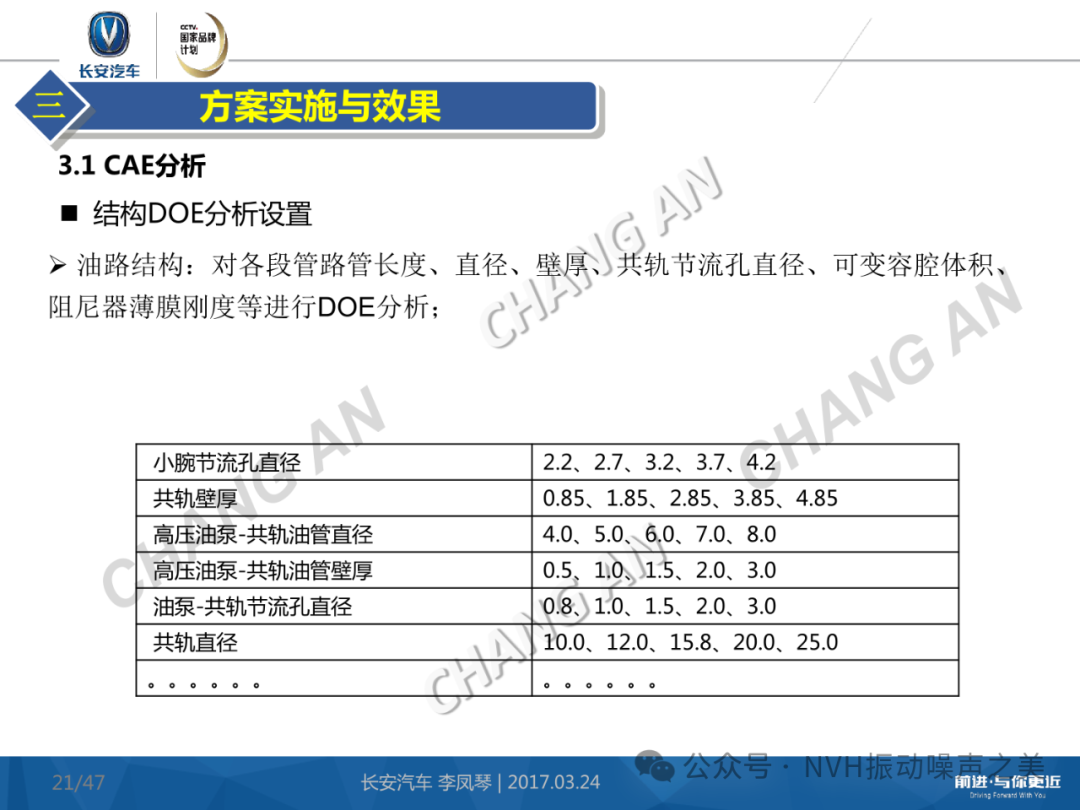

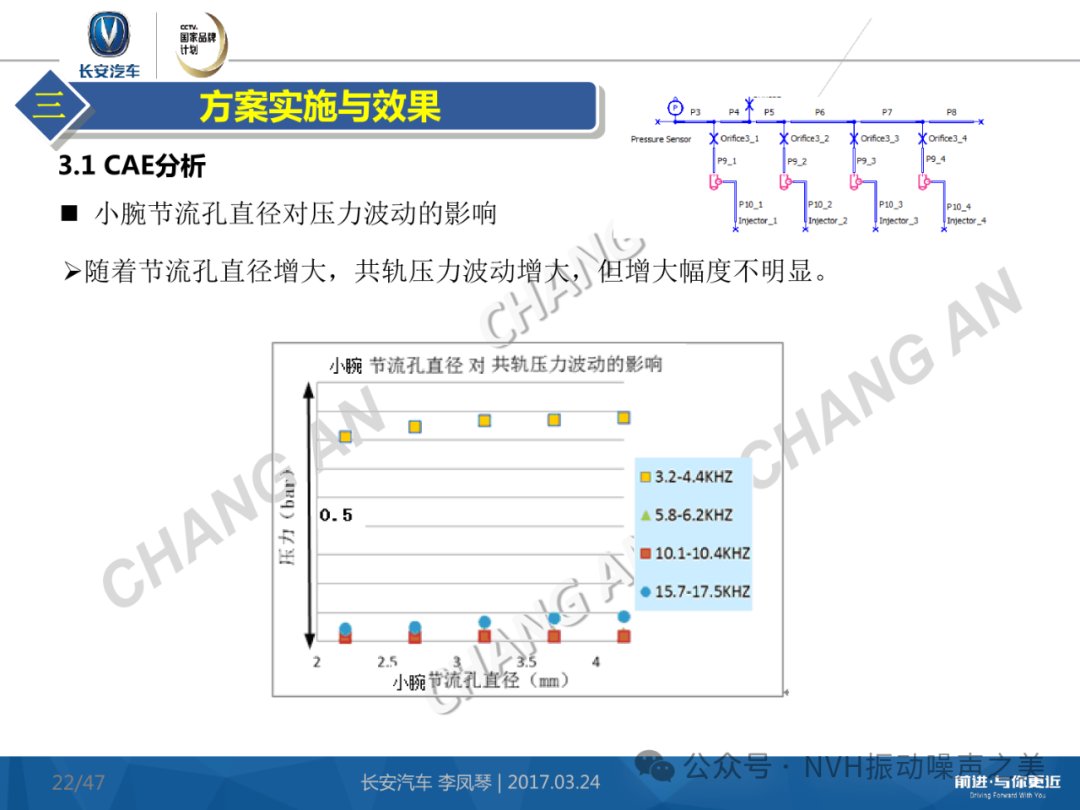

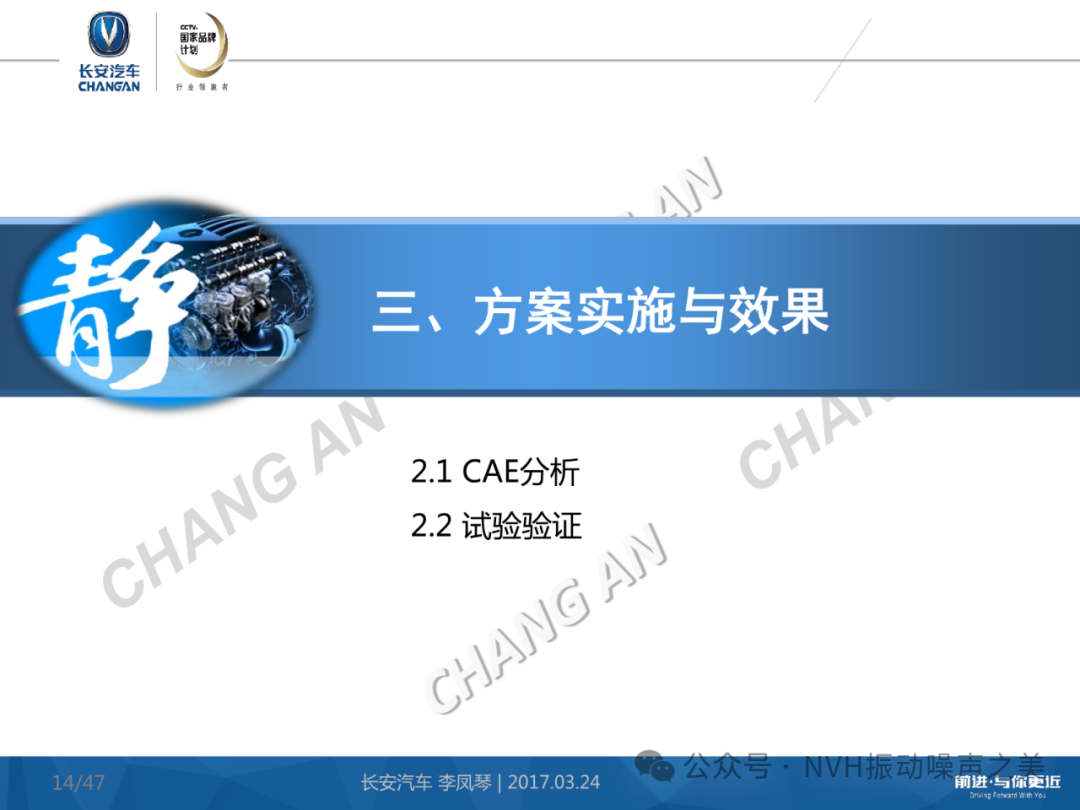

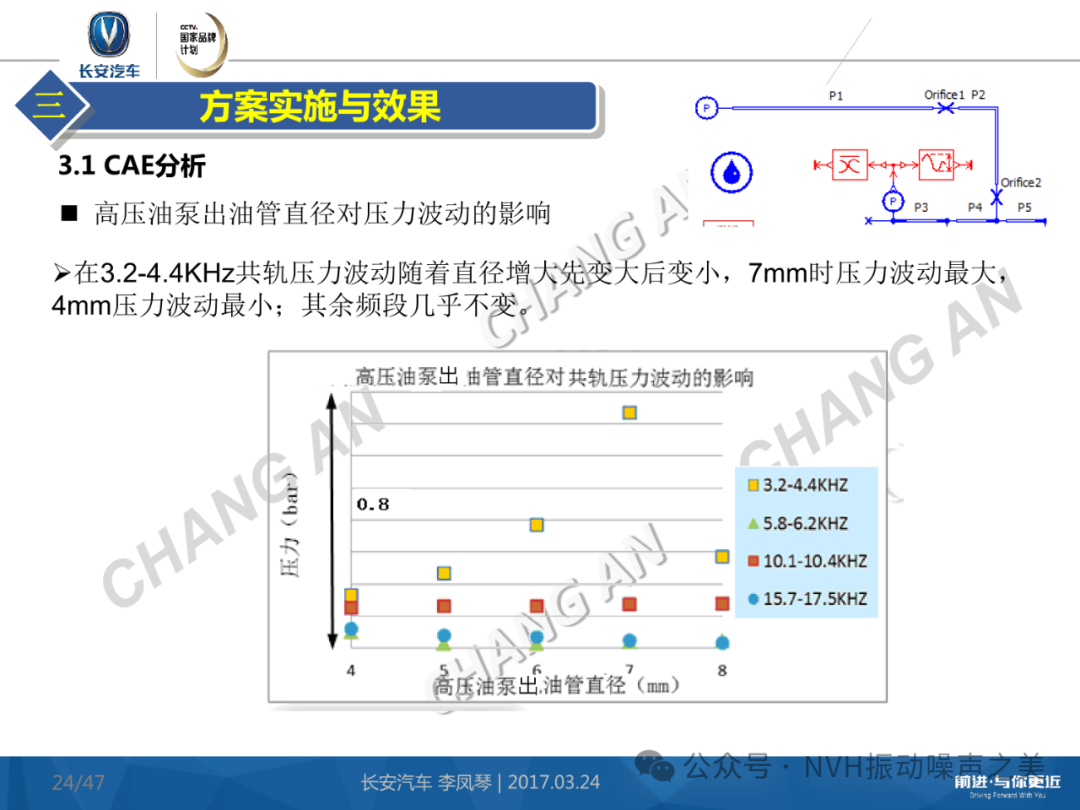

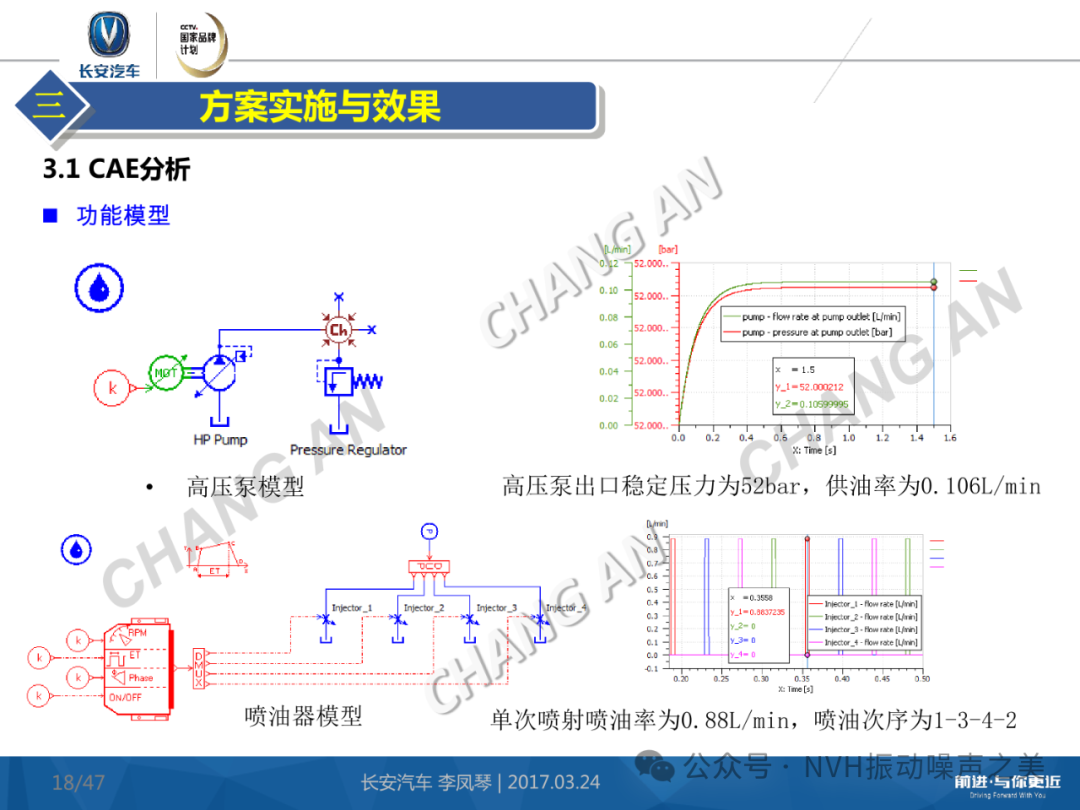

3. 方案实施与效果：利用仿真软件AMESIM建立了高压燃油系统的模型，分析了不同参数对压力波动的影响。通过仿真和试验确定了优化的方案，并进行了验证。结果表明，优化后的高压油泵出油管、共轨、轨压等参数显著降低了噪声，达到了开发目标。

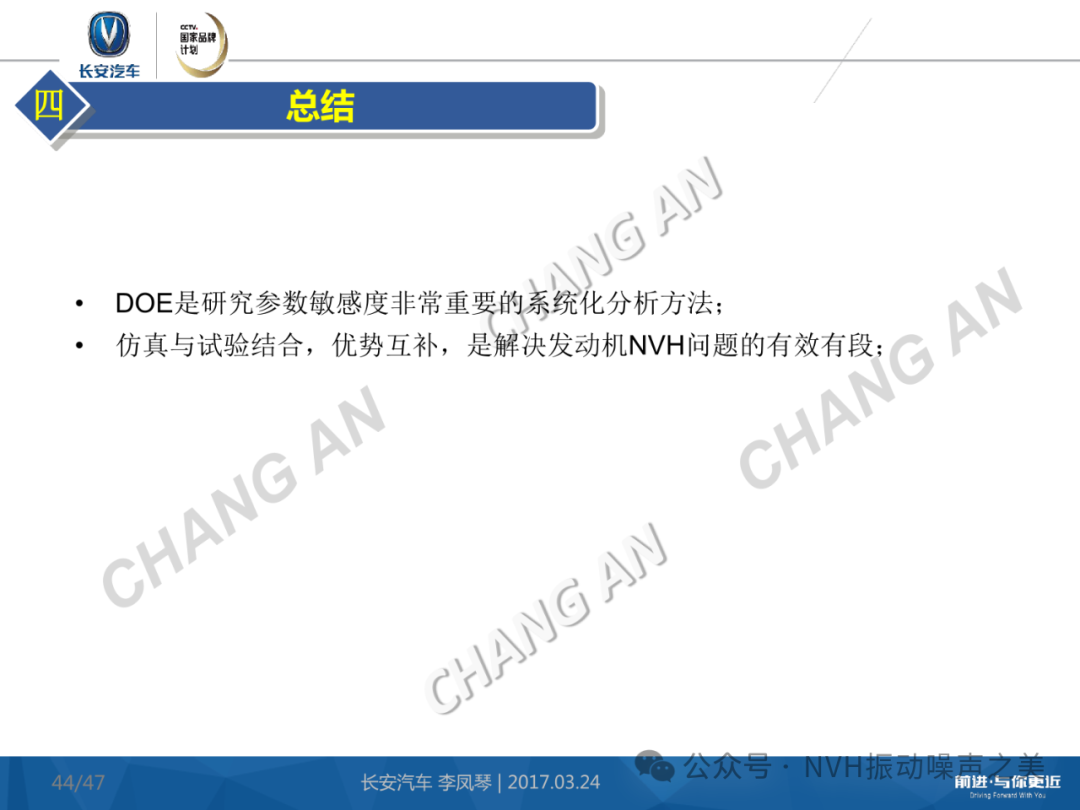

4. 总结：总结了仿真和试验相结合在解决发动机NVH问题中的重要性，以及DOE方法在研究参数敏感度方面的重要性。

总体来说，这篇文档通过详细的仿真分析和试验验证，成功解决了高压燃油系统NVH问题，展示了仿真分析和试验相结合的有效性。

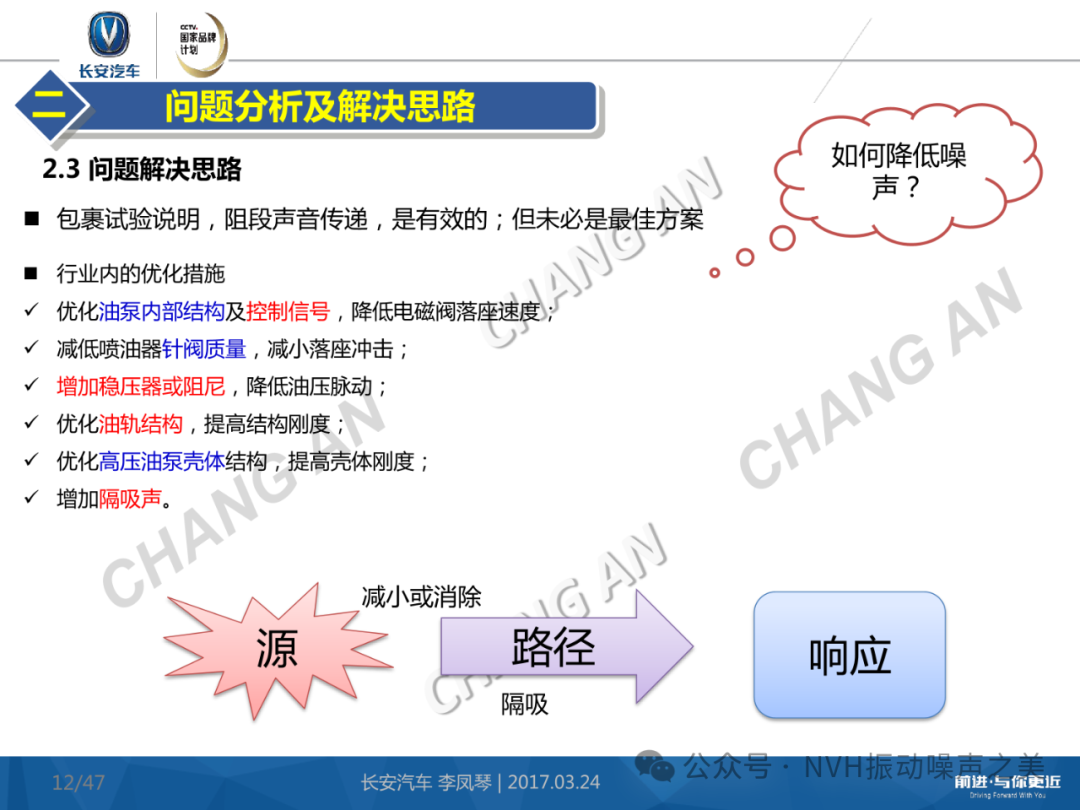

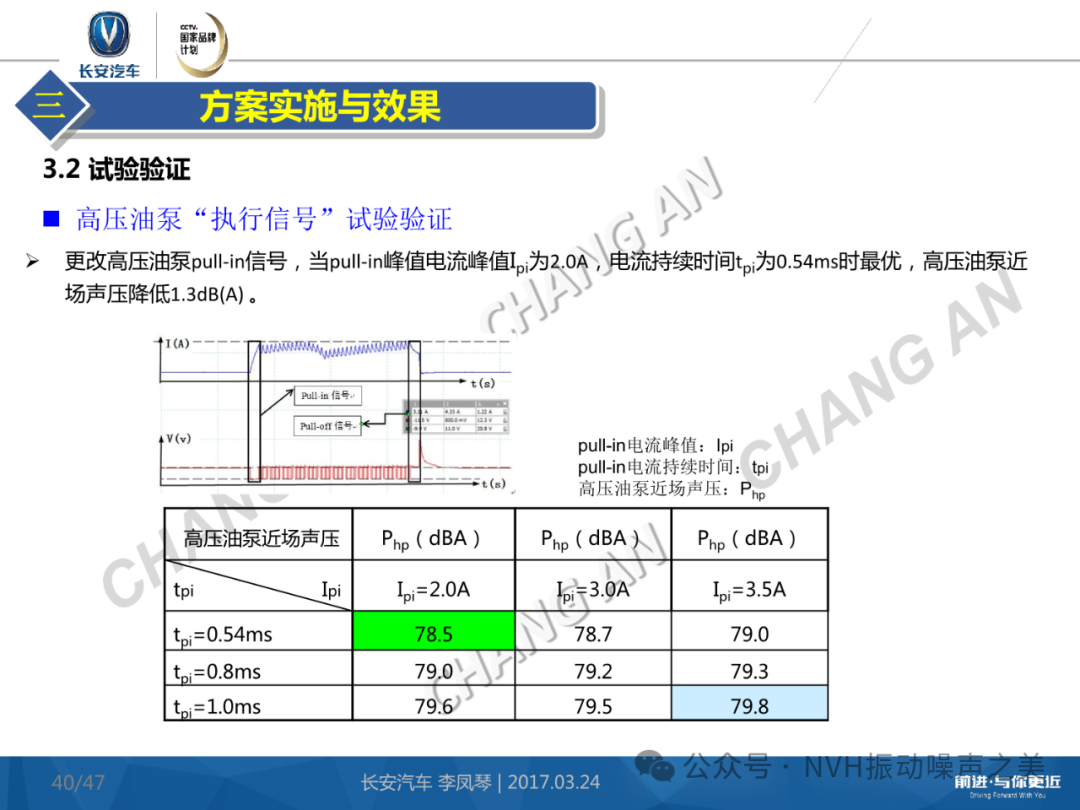

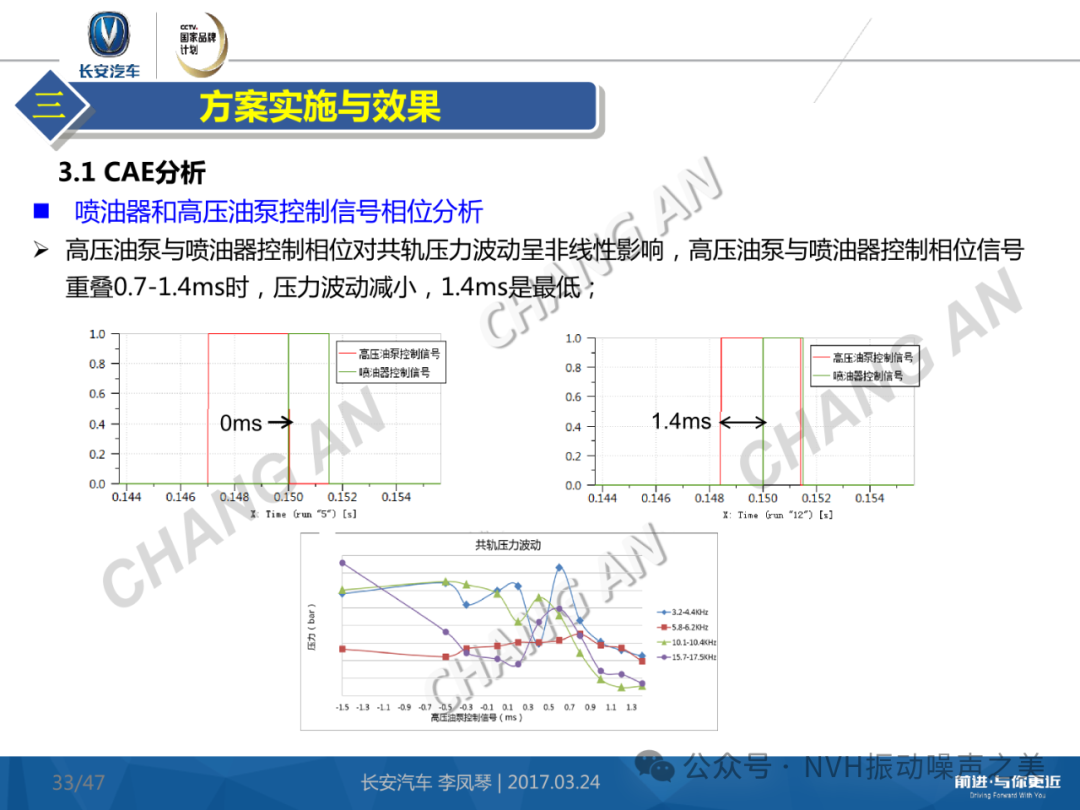

高压燃油系统NVH问题的解决思路包括优化油泵内部结构及控制信号、减小喷油器针阀质量、增加稳压器或阻尼以降低油压脉动、优化油轨和高压油泵壳体结构以提高刚度、增加隔吸声等措施。通过调整喷油器和高压油泵的执行信号和轨压，减小压力波动和针阀落座速度，从而降低系统噪音水平。

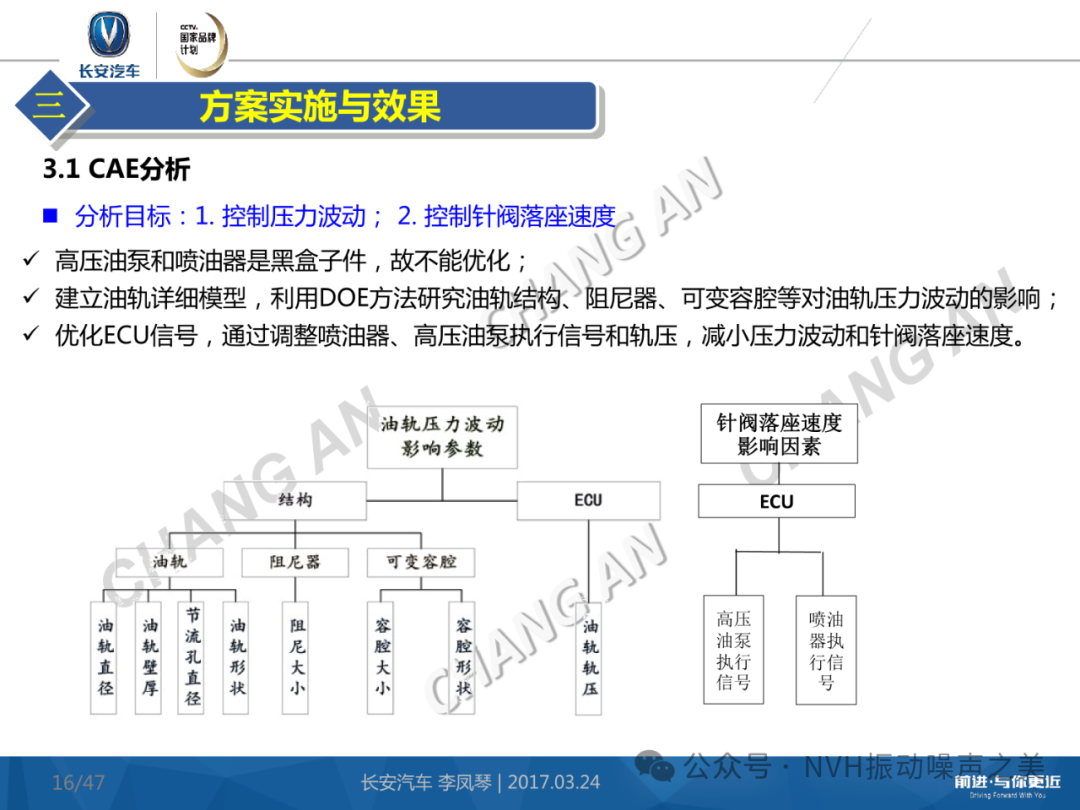

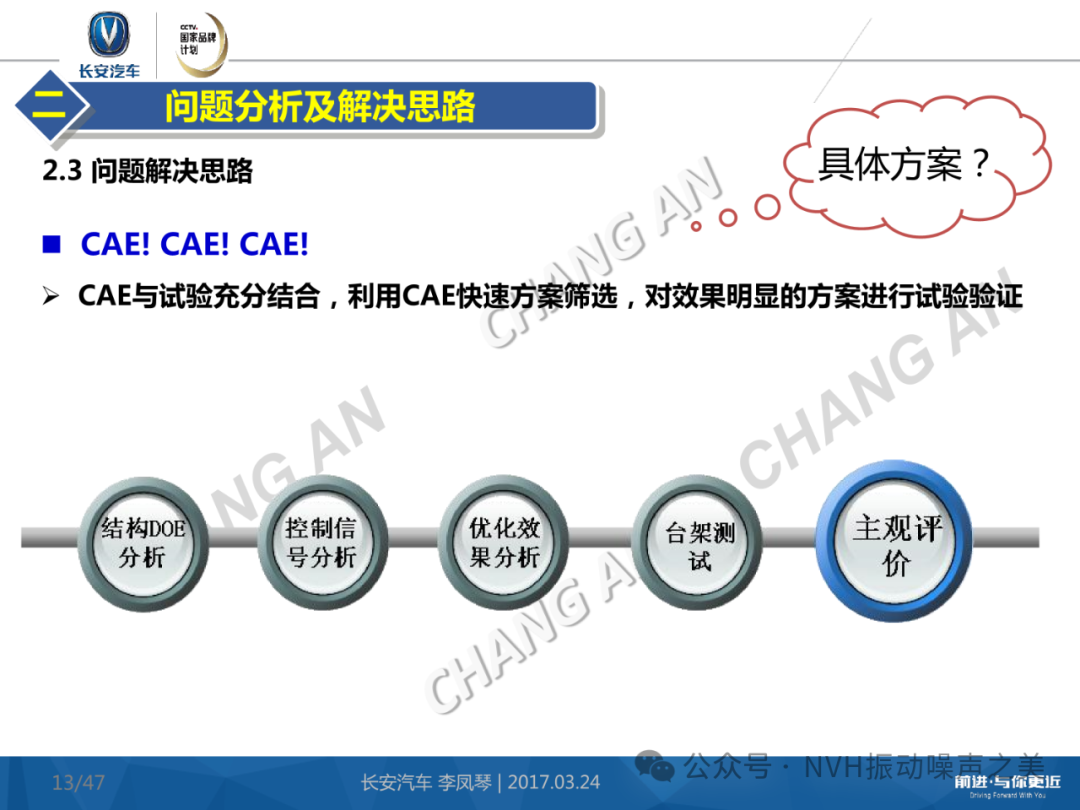

CAE分析在优化高压燃油系统中的作用是通过建立系统性能模型，对各参数进行敏感度分析，快速筛选有效方案并进行仿真验证。通过CAE分析，可以控制压力波动、针阀落座速度等关键因素，优化油路结构、阻尼器、油轨压力等参数，从而降低系统噪音水平。CAE与试验相结合，为解决高压燃油系统NVH问题提供了有效的方法和技术支持。
